Обзор и тестирование материнской платы MSI MPG Z390 GAMING PLUS: только самое необходимое
23-10-2018

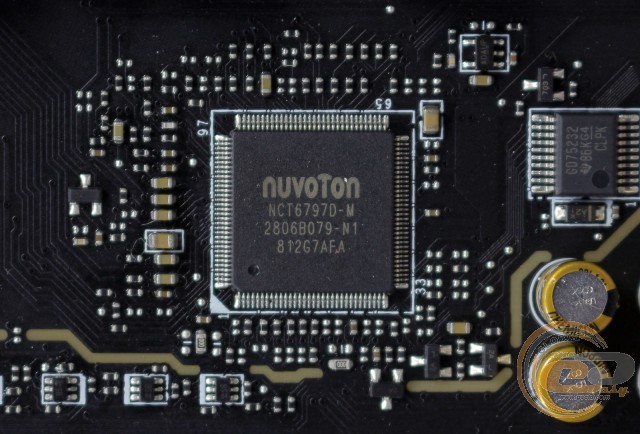

Возможности Multi I/O возложены на микросхему NUVOTON NCT6797D-M, которая обеспечивает мониторинг и управляет портами COM и PS/2.

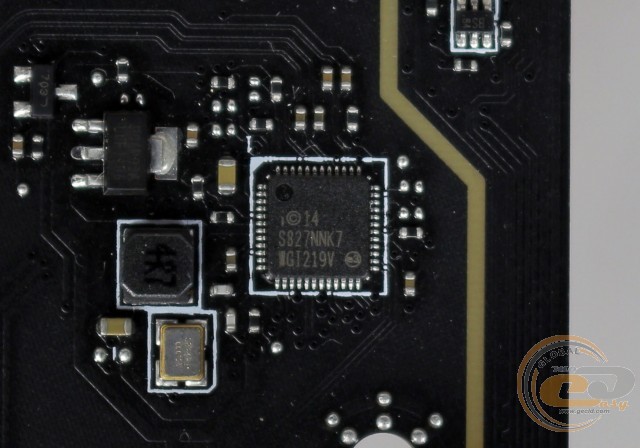

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V. А с помощью утилиты MSI GAMING LAN вы сможете задать приоритеты на доступ к сетевым ресурсам.

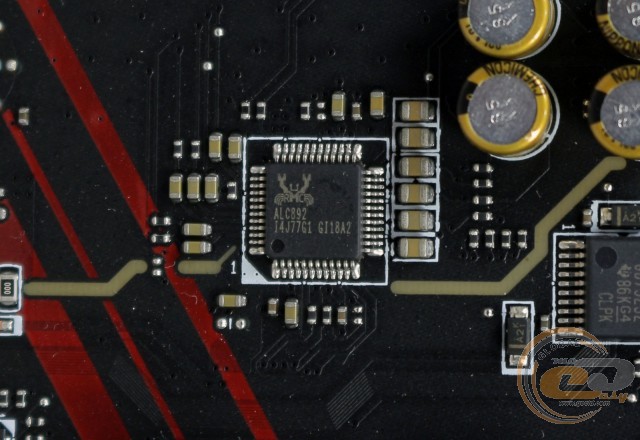

Звуковая подсистема основана на 8-канальном HDA-кодеке Realtek ALC892 со встроенным усилителем для наушников с импедансом до 600 Ом. Также она включает в себя аудиоконденсаторы Nippon Chemi-Con и технологию экранирования от наводок других комплектующих. Для повышения качества аудиосигнала левый и правый каналы расположены на разных слоях печатной платы.

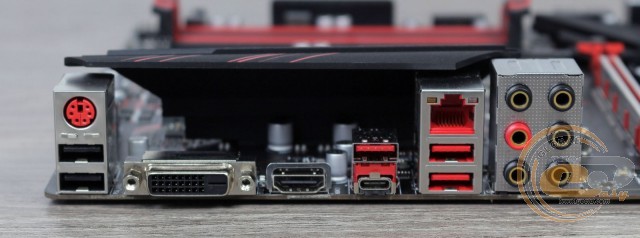

На интерфейсную панель выведены следующие порты:
- 1 x PS/2 Combo;
- 1 x HDMI;
- 1 x DVI-D;
- 1 x RJ45;
- 2 x USB 2.0;
- 2 x USB 3.1 Gen 1;
- 1 х USB 3.1 Gen 2 Type-C;
- 1 х USB 3.1 Gen 2 Type-A;
- 6 x аудиопортов.
Интерфейсная панель новинки предлагает достаточное количество портов USB, включая два высокоскоростных USB 3.1 Gen 2, два видеовыхода и удобное подключение многоканальной акустики.
Что же касается возможностей организации охлаждения, то они представлены семью 4-контактными разъемами для подключения вентиляторов: один предназначен для охлаждения центрального процессора, один используется для подключения водоблока СВО и еще пять пригодятся для системных вертушек.
UEFI BIOS
В тестируемой модели используется фирменный предзагрузчик ClickBIOS 5, основанный на интерфейсе UEFI. Он отличается привлекательным графическим интерфейсом и удобством процесса внесения изменений в настройки. Опции, необходимые для тонкого конфигурирования системы, сгруппированы в разделе «OC», где при необходимости можно получить доступ к регулировке напряжений на различных компонентах. Также поддерживается сохранение пользовательских настроек BIOS в шести различных профилях и возможность загрузки необходимого профиля с USB-накопителя.
В разделе «Hardware Monitor» открывается доступ к наблюдению за системной температурой, температурой процессора и скоростью вращения установленных вентиляторов. Здесь же можно задавать вручную требуемую частоту вращения лопастей вертушек. Дополнительно можно следить за напряжением на ядре процессора, модулях памяти и на линиях питания +12В и +5В.
Возможности разгона

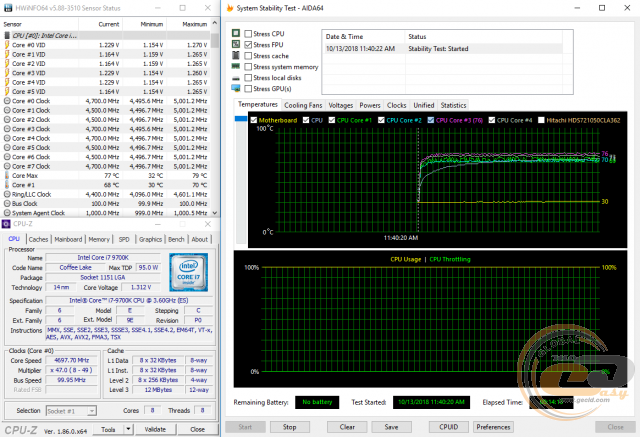

По итогам ручного разгона рабочая частота тестового процессора Intel Core i7-9700K составила 4700 МГц, хотя в BIOS мы выставили коэффициент «х50» при напряжении 1,3 В. В стресс-тесте AIDA64 максимальная температура ядер достигала 79°С при критическом показателе в 100°С, поэтому никаких проблем со стабильностью работы не было.

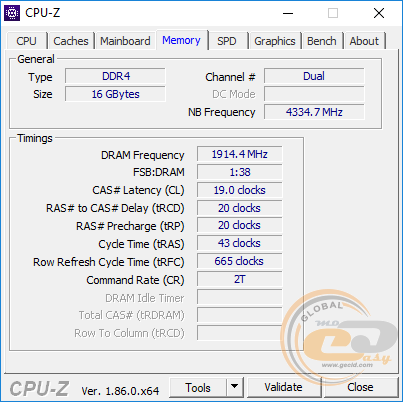

Тестовая оперативная память DDR4-3200 G.SKILL Trident Z работала на скорости DDR4-3800 МГц.
Тестирование
Для проверки возможностей материнской платы MSI MPG Z390 GAMING PLUS использовалось следующее оборудование:
Процессор |
Intel Core i7-9700K (Socket LGA1151, 3,6 ГГц, L3 12 МБ) |
Кулер |
Noctua NH-U14S |
Оперативная память |
2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW |
Видеокарта |
ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum |
Жесткий диск |
WD Purple (WD10PURX, 1 ТБ) |
Оптический привод |
ASUS DRW-1814BLT SATA |
Блок питания |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув) |
Монитор |
Philips Brilliance 240P4QPYNS |

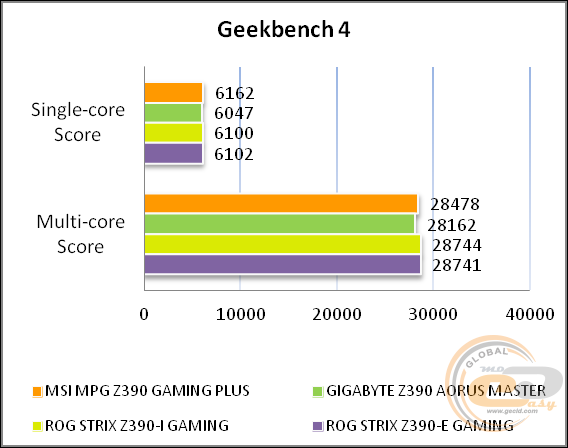

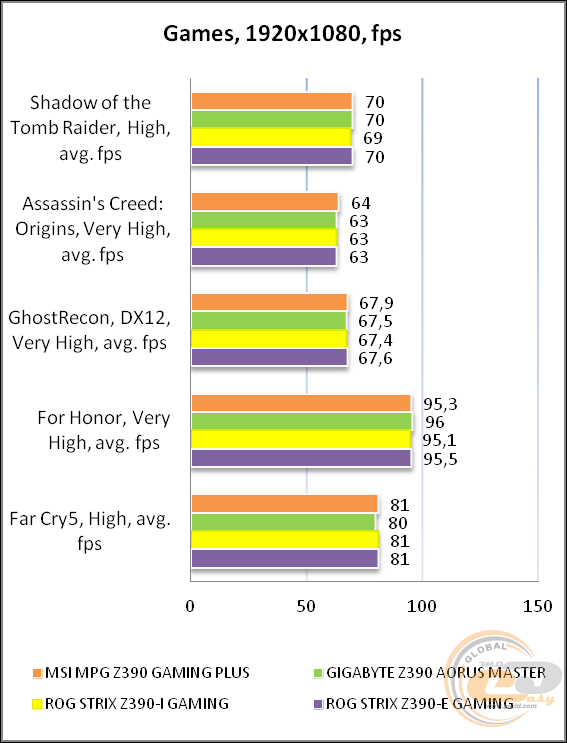

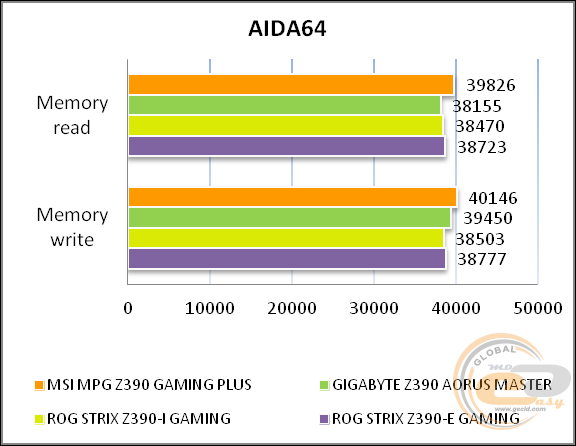

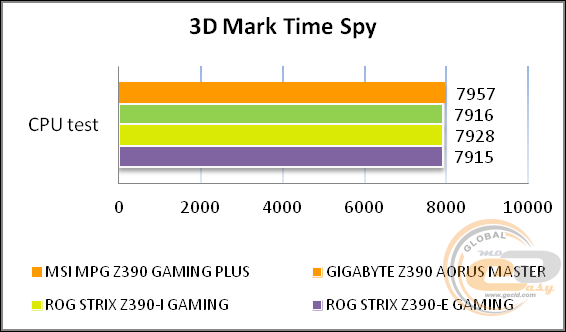

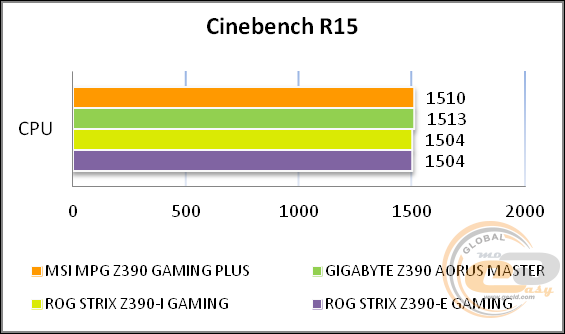

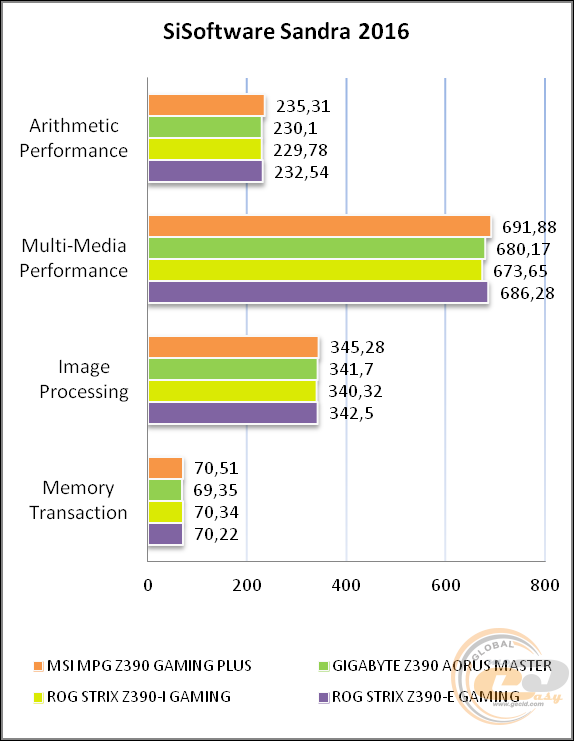

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.
Тестирование звукового тракта на основе кодека Realtek ALC 892
Отчет о тестировании в RightMark Audio Analyzer
Режим работы 16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.01, -0.05 |
Отлично |
Уровень шума, дБ (А) |
-85.9 |
Хорошо |
Динамический диапазон, дБ (А) |
85.9 |
Хорошо |
Гармонические искажения, % |
0.0044 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-76.8 |
Средне |
Интермодуляционные искажения + шум, % |
0.017 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-86.1 |
Отлично |
Интермодуляции на 10 кГц, % |
0.017 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Режим работы 24-bit, 192 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.02, -0.06 |
Отлично |
Уровень шума, дБ (А) |
-88.8 |
Хорошо |
Динамический диапазон, дБ (А) |
88.7 |
Хорошо |
Гармонические искажения, % |
0.0029 |
Отлично |
Гармонические искажения + шум, дБ(A) |
-78.8 |
Средне |
Интермодуляционные искажения + шум, % |
0.013 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-83.8 |
Очень хорошо |
Интермодуляции на 10 кГц, % |
0.012 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Несмотря на использование далеко не самого современного аудиокодека, возможности звуковой подсистемы находятся на достойном для повседневной эксплуатации уровне.
Выводы
Возможности материнской платы MSI MPG Z390 GAMING PLUS полностью соответствуют ее ценовому позиционированию. За ориентировочно $170 вы получаете модель с симпатичным дизайном, усиленной 9-фазной подсистемой питания, поддержкой быстрых модулей ОЗУ стандарта DDR4-4400, достойной дисковой подсистемой, гигабитным LAN-контроллером от Intel и возможностью установки модуля Intel Wireless-AC (CNVi). Хорошее впечатление оставил набор внешних и внутренних интерфейсов, а также возможности разгона.
К особенностям можно отнести ограничения по одновременной работе интерфейсов дисковой подсистемы, отсутствие радиатора над частью фаз подсистемы питания и отказ от LED-подсветки. Хотя на плате предусмотрены коннекторы для подключения светодиодных лент.
В итоге MSI MPG Z390 GAMING PLUS выделяется хорошим соотношением цены и возможностей на фоне других моделей на Intel Z390. Она отлично впишется в производительную игровую систему с новым процессором линейки Intel Core 9000 и одной видеокартой.
Достоинства:
- усиленная 9-фазная подсистема питания;
- эффективная система охлаждения;
- поддержка быстрых модулей оперативной памяти;
- симпатичный дизайн даже без LED-подсветки;
- возможность подключения светодиодных лент;
- гигабитный LAN-контроллер от Intel с возможностью приоритизации трафика;
- возможность установки M.2-модуля беспроводных интерфейсов Intel Wireless-AC (CNVi);
- поддержка портов USB 3.1 Gen 2;
- хорошие возможности по организации дисковой подсистемы;
- хорошие возможности для разгона;
- поддержка ряда полезных фирменных технологий.
Особенности:
- ограничение по одновременному использованию ряда интерфейсов;
- отсутствие второго радиатора для элементов подсистемы питания;
- отсутствие LED-подсветки.
Автор: Константин Шорохов
