Обзор материнской платы MSI Z68A-GD80 (B3)
27-08-2011
Сегодня мы продолжим разговор о материнских платах от компании MSI, основанных на недавно представленном наборе системной логики Intel Z68 Express. Подробно особенности данного чипсета описаны в обзоре ASUS P8Z68-V PRO, но вкратце отметим, чипсет Intel Z68 Express представляет собой некий «симбиоз» чипсетов Intel P67 и H67 Express, то есть располагает широкими возможностями разгона системы, и в то же время позволяет работать с интегрированным в современные процессоры Intel графическим ядром. Но самое главное заключается даже не в этом факте, а в поддержке ранее не существовавших программных возможностей в виде SSD-кэширования «Intel Smart Response Technology» и технологии LucidLogix Virtu, которая позволяет динамически переключатся между встроенным графическим ускорителем Intel HD 2000/3000 и дискретной видеокартой. Разработчики рассматриваемой сегодня материнской платы позаботились о том, чтобы она была интересна покупателю не только наличием упомянутых возможностей нового чипсета, и наполнили ее достаточно богатым набором различных дополнительных функций. Каких? Вы узнаете в обзоре материнской платы MSI Z68A-GD80 (B3).
Спецификации материнской платы MSI Z68A-GD80 (B3):
|
Производитель |
MSI |
|
Модель |
Z68A-GD80 (B3) |
|
Чипсет |
Intel Z68 Express |
|
Процессорный разъем |
Socket LGA 1155 |
|
Поддерживаемые процессоры |
Intel Core i7/ Core i5 / Core i3 |
|
Используемая память |
DDR3 1333/1066/1600*/2133*(OC) |
|
Поддержка памяти |
4 x 240-контактных DIMM двухканальной архитектуры до 32 ГБ |
|
Слоты расширения |
3 x PCI-E x16 (x16/x8/x4) |
|
Дисковая подсистема |
4 x SATA 3.0 Гб/с |
|
LAN |
Два гигабитных сетевых контроллера Realtek 8111E |
|
Звуковая подсистема |
Realtek ALC892, 8-канальный High-Definition Audio кодек поддерживает внутренний порт S/PDIF |
|
Питание |
24-контактный разъем питания ATX |
|
Охлаждение |
Два алюминиевых радиатора на MOSFET, соединенных тепловой трубкой |
|
Разъемы для вентиляторов |
1 x CPU |
|
Внешние порты I/O |
1 x PS/2 (клавиатура/мышь) |
|
Внутренние порты I/O |
3 x USB 2.0 |
|
BIOS |
32 Мб ПЗУ |
|
Комплектация |
руководство пользователя и несколько информационных буклетов; |
|
Форм-фактор, размеры, мм |
ATX |
|
Сайт производителя |
Новые версии BIOS и драйверов можно скачать со страницы поддержки. |
Коробка, в которую упакована материнская плата, оформлена стандартно для современных материнских плат MSI, но в случае с MSI Z68A-GD80 (B3) на упаковку добавлена сеть голографических черточек, которые переливаются различными цветами в зависимости от угла зрения, что придает упаковке некий оттенок шика. Центральную часть лицевой стороны упаковки занимает эмблема концепции Military Class II, ниже находится наименование модели материнской платы с указанием используемого степпинга чипсета, а в правой части отмечается наличие технологии авторазгона OC Genie II и поддержка стандартов USB 3.0 и SATA 6Гб/с. Пиктограммы, расположенные в верхней части коробки, позволяют убедиться, что данная материнская плата поддерживает технологии ATI CrossFireX и NVIDIA SLI. Также здесь можно заметить пиктограмму реализуемой вместе с набором логики Intel Z68 функции виртуализации видеоядра - LucidLogix Virtu.
Лицевая сторона упаковки, как и в случае с некоторыми другими элитными материнскими платами, играет роль откидной крышки, правда прозрачного окошка, чтобы взглянуть на саму плату, она не имеет. Вместо этого на коробке приведена большая фотография платы со сносками на некоторые важные ее элементы.
Обратная сторона откидной крышки повествует об особенностях реализации на данной плате интерфейсов USB 3.0 и SATA 6Гб/с, рассказывает о графическом интерфейсе Click BIOS, а также представляет еще одну концепцию - Extreme Power Design - при помощи фотографий.

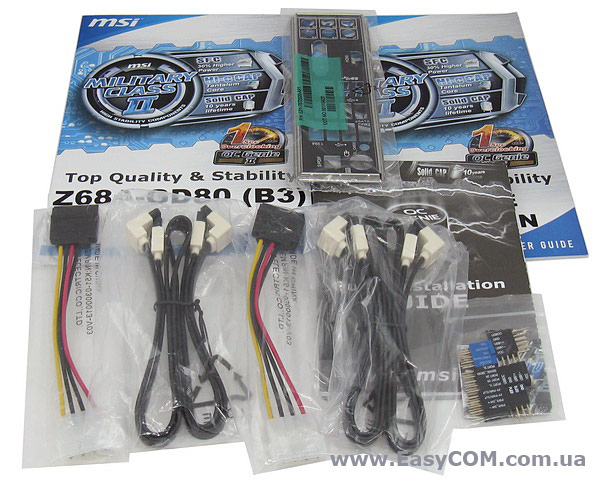

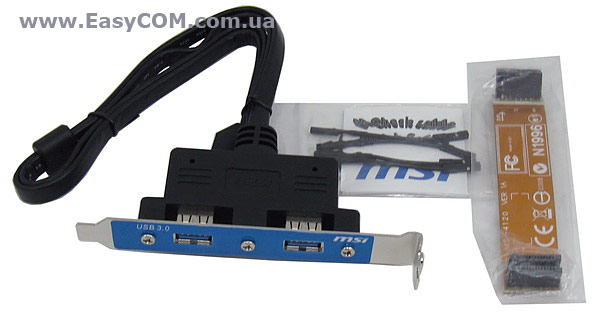

Вместе с материнской платой MSI Z68A-GD80 (B3) производитель поставляет следующий комплект аксессуаров:
-
руководство пользователя и несколько информационных буклетов;
-
диск с драйверами и утилитами;
-
4 x SATA-кабеля SATA 6 Гб/с;
-
2 x переходника питания Molex - SATA;
-
набор коннекторов;
-
модуль с двумя разъёмами USB 3.0;
-
набор V-Chek для подключения мультиметра;
-
SLI-мост;
-
заглушку интерфейсной панели.
Довольно богатая комплектация, в которой присутствует как все необходимое для сборки ПК и начала работы, так и более специфическое оборудование для компьютерных энтузиастов - словом, комплект поставки вполне соответствует статусу материнской платы.

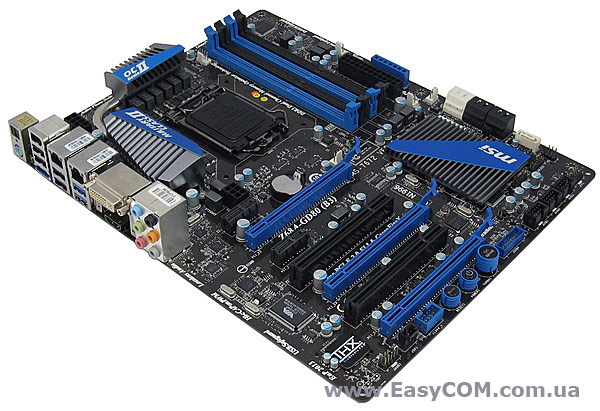

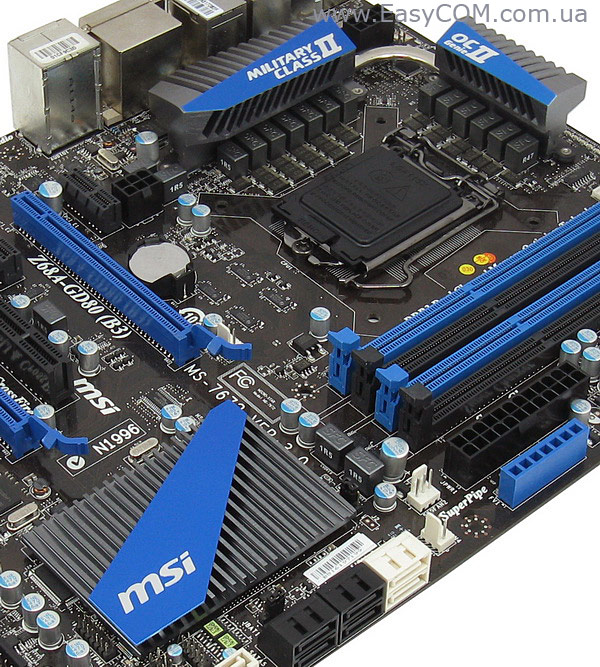

Рассматриваемая сегодня материнская плата MSI Z68A-GD80 (B3) принадлежит к форм-фактору ATX и имеет достаточно проработанный дизайн PCB – компоновка платы хорошо продумана, стратегические порты и разъемы расположены довольно удобно. Из особенностей дизайна PCB отметим наличие сразу трех слотов PCI-Express x16 с дополнительным шестиконтактным разъемом питания. Также обратим внимание на присутствие некоторых оверклокерских удобств, а именно: специальной панели с контрольными точками для замеров напряжения (она расположена рядом с основным разъемом питания), двух микросхем BIOS и кнопок со встроенными светодиодами «Power», «Reset» и «OC Genie», которые можно встретить только на наиболее престижных платах MSI.

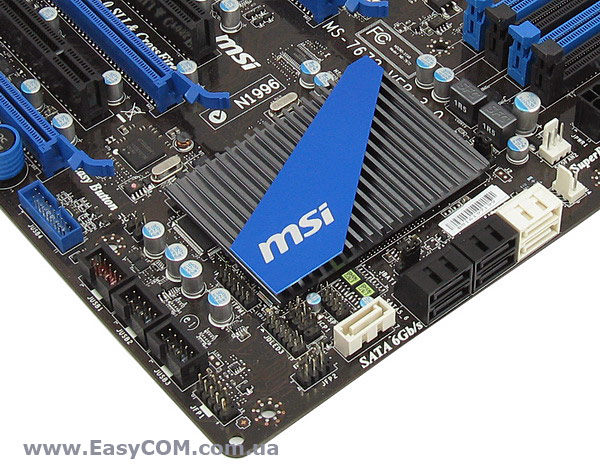

Дисковая подсистема материнской платы MSI Z68A-GD80 (B3) основана на чипсете Intel Z68 Express, который поддерживает четыре порта SATA 3 Гб/c и два SATA 6 Гб/c (белого цвета) с возможностью организации RAID массивов уровней 0, 1, 5 и 10.
Расширяет возможности дисковой подсистемы контроллер Marvell 88SE9128, который отвечает за работу еще одного внутреннего порта SATA 6 Гб/c и внешнего eSATA 6 Гб/c.

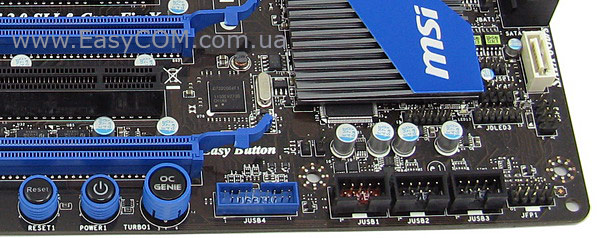

Кроме того, хотя набор логики Intel Z68 Express поддерживает до 12 портов USB 2.0, на материнской плате MSI Z68A-GD80 (B3) их реализовано десять штук. Четыре порта выведены на интерфейсную панель, еще шесть можно подключить при помощи находящихся на плате колодок.

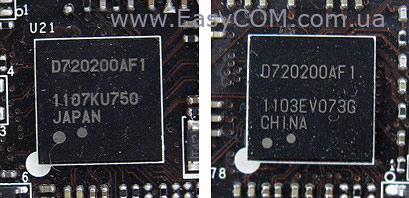

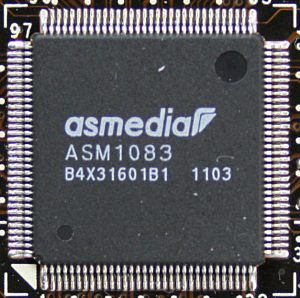

Само собой разумеется, что плата такого уровня обеспечена поддержкой стандарта USB 3.0. MSI Z68A-GD80 (B3) и имеет сразу два контроллера NEC D720200AF1, первый обеспечивает вывод двух портов USB 3.0 на интерфейсную панель, а второй реализует специальный разъем на самой плате, к которому можно подключить идущую в комплекте панель.

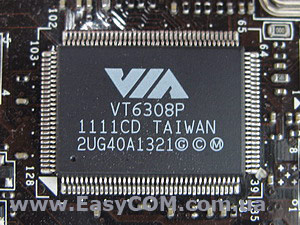

Помимо всего прочего, на материнской плате MSI Z68A-GD80 установлен контроллер VIA VT6308P, который поддерживает два порта IEEE 1394a - внутренний и внешний.

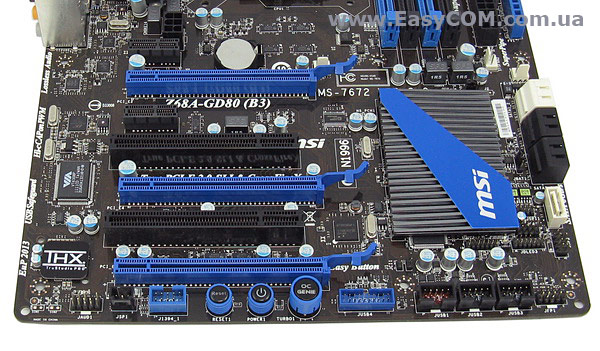

Материнская плата MSI Z68A-GD80 (B3) имеет семь слотов расширения: три PCI-Express x16, и по два PCI-E x1 и PCI. Первые два слота PCI-E x16 делят между собой 16 линий PCI-E: полноценные 16 линий на первый слот, при единственной установленной дискретной видеокарте, или по 8 линий в случае использования двух слотов при поддержке технологий ATI CrossFireX или NVIDIA SLI. Третий же слот PCI-E x16, при установке в него устройства, заимствует четыре линии PCI-E у периферийных устройств, таких, как USB 3.0, SATA 6 Гб/с, слоты PCI-E x1. При установке третьей видеокарты последние работать не будут, поэтому третий же слот PCI-E x16 специфическая опциональная возможность, которая мало кому пригодится.
Так как поддержки PCI-устройств системная логика Intel Z68 не имеет, то производители материнских плат зачастую используют мосты между линиями PCI-E и шиной PCI. Данная материнская плата использует хорошо известный контроллер ASMedia ASM1083.

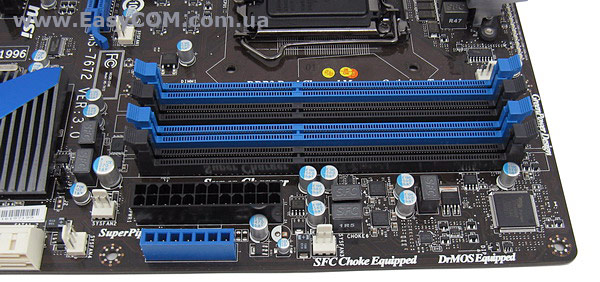

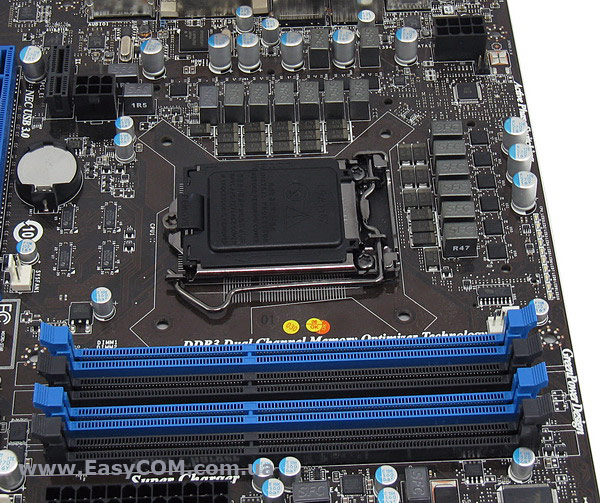

На материнской плате MSI Z68A-GD80 (B3) установлено четыре 240-контактных разъема DIMM двухканальной архитектуры под оперативную память стандарта DDR3. Максимальный общий объем банков памяти может достигать 32 ГБ при установке четырех модулей емкостью 8 ГБ. Максимально возможная гарантированная частота оперативной памяти составляет 2133 МГц в режиме разгона. Для организации работы памяти в двухканальном режиме необходимо заполнять слоты одного цвета.
Также здесь мы можем видеть панель с контрольными точками «Voltage Check Point» для измерения напряжения на различных компонентах системы при помощи мультиметра. Для осуществления замеров в комплектации материнской платы предусмотрен набор проводов «V-Check» для соединения с мультиметром.
Питание ядра процессора и встроенного в него контроллера памяти организованно по 12-фазной схеме, которая основана на контроллере с маркировкой UT257. Узел стабилизатора питания процессора построен с применением качественной элементной базы Military Class II, в состав которой входят: танталовые конденсаторы, дроссели с ферритовым сердечником, высококачественные твердотельные конденсаторы. Кроме того, узел стабилизатора питания процессора выполнен с применением элементов DrMOS и поддержкой функции APS (Active Phase Switching), которая может отключать незадействованные фазы при малой нагрузке, что позволяет значительно снизить энергопотребление системы, когда от нее не требуется высокая производительность. Проконтролировать количество активных в данный момент фаз стабилизатора питания можно по светодиодным индикаторам, которые расположены на верхней стороне платы. Питание процессора обеспечивает 8-контактный разъем ATX12V. Все эти особенности позволяют материнской плате экономить энергию в режимах работы с малой нагрузкой, и в то же время достигать очень хороших показателей разгона.

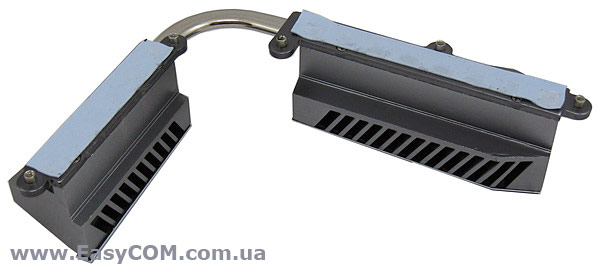

Пассивная система охлаждения материнской платы MSI Z68A-GD80 (B3) вполне соответствует возможностям устройства. Для охлаждения чипсета используется широкий низкопрофильный алюминиевый радиатор, который хорошо справляется со своими обязанностями - во время тестирования платы температура на радиаторе чипсета не поднималась выше 49°C. Охлаждением силовых элементов стабилизатора питания процессора занимаются два алюминиевых радиатора, соединенные тепловой трубкой. Крепление всех радиаторов осуществлено при помощи удобных для демонтажа винтов. В качестве термоинтерфейса на радиаторе чипсета используется вязкая термопаста, остальные два радиатора контактируют с компонентами через термопрокладки.

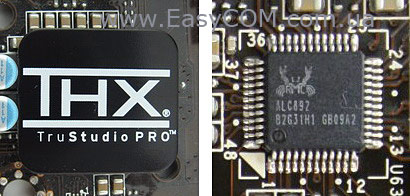

Под солидной алюминиевой пластиной, своего рода «завлекалочкой», скрывается стандартный звуковой HDA-кодек 8-канального звука Realtek ALC892.

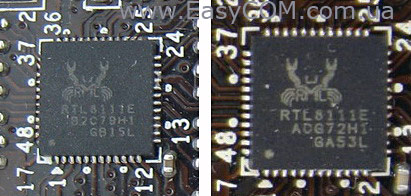

Для обеспечения двух сетевых подключений используются два гигабитных сетевых контроллера Realtek 8111E.

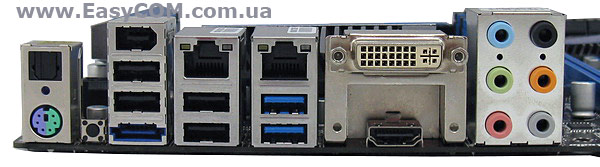

На интерфейсную панель MSI Z68A-GD80 (B3) выведены следующие порты:
- 1 x PS/2 (клавиатура/мышь)
- 1 x DVI-D
- 1 x HDMI
- 2 x LAN (RJ45)
- 2 x USB 3.0
- 4 x USB 2.0
- 1 x eSATA
- 1 x IEEE1394
- 1 x кнопка сброса CMOS
- 1 x оптический SPDIF
- 8-канальный аудио выход
В конфигурации интерфейсной панели присутствуют все необходимые порты и разъемы. Единственной небольшой к ней претензией может служить наличие всего четырех портов USB 2.0 - некоторым пользователям этого может оказаться мало. Второй претензией можно назвать отсутствие возможности вывода аналогового видеосигнала с интегрированного видеоядра, так как имеющийся разъем DVI-D транслирует только цифровой сигнал, и переходник DVI/D-SUB тут не поможет, а самого разъема D-SUB на интерфейсной панели нет.
Материнская плата MSI Z68A-GD80 (B3) имеет достаточное количество разъемов для подключения вентиляторов: один 4-контактный для процессорного кулера и еще четыре 3-контактных для корпусных вентиляторов.
EFI BIOS

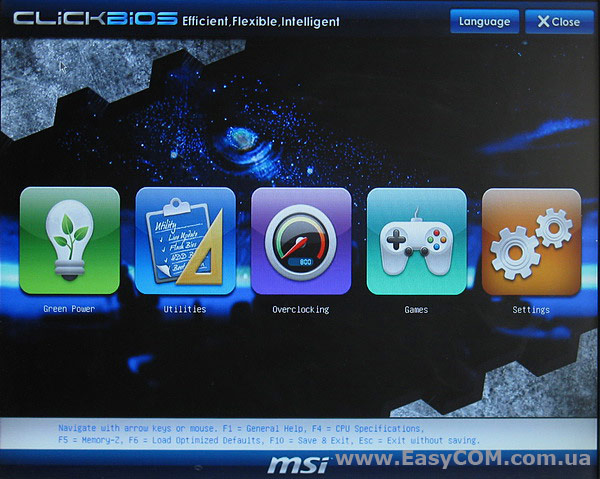

Материнская плата MSI Z68A-GD80 (B3), как и некоторые современные решения других производителей, в качестве предзагрузчика использует EFI BIOS, в котором выбор настроек можно производить с помощью одной лишь мыши. Именно по этой причине интерпретация EFI BIOS от MSI получила название Click BIOS.

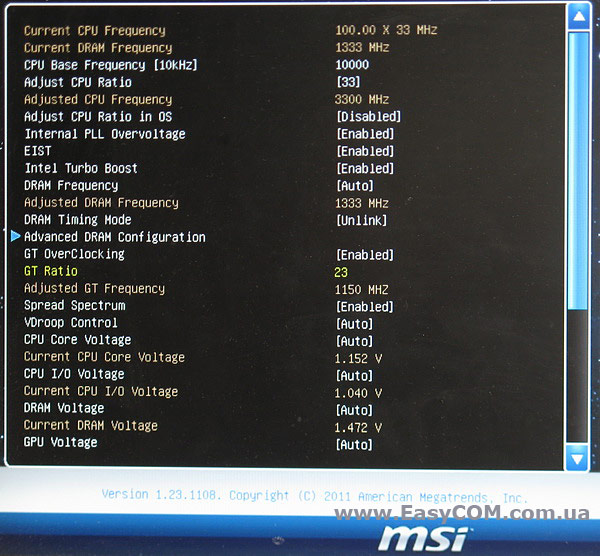

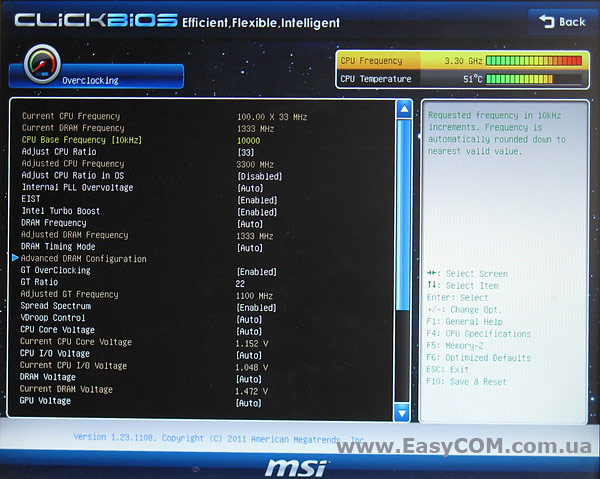

Настройки, необходимые для разгона системы, собраны в специальном разделе «Overclocking», попасть в который можно одним щелчком мыши по соответствующему ярлычку на главном экране BIOS. Здесь в верхнем правом углу отображается текущая частота процессора и его температура при помощи цифровых значений и оригинальной графической шкалы. Как и следует ожидать от решения верхней ценовой категории, данный раздел содержит достаточное количество всевозможных настроек для разгона и оптимизации системы.

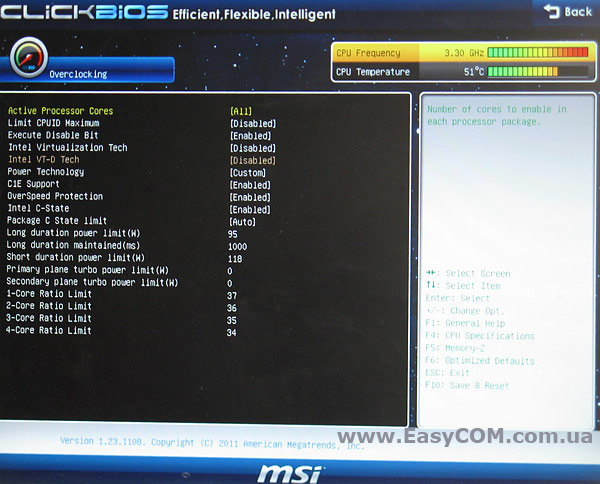

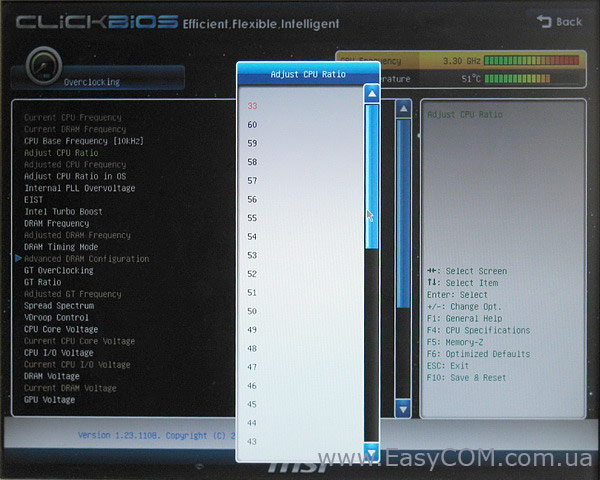

Так, в этом разделе можно регулировать величину процессорного множителя для разгона процессоров в которых он разблокирован.

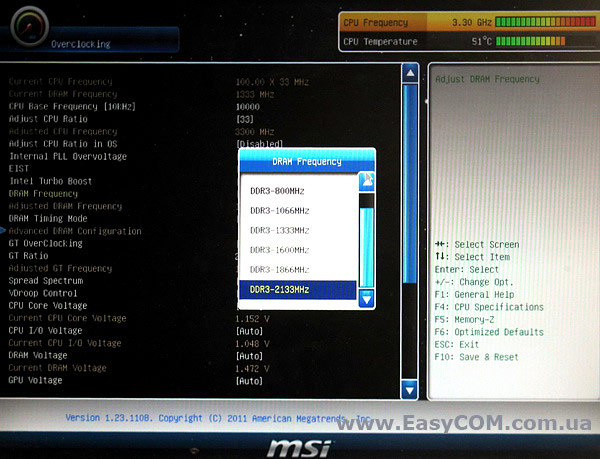

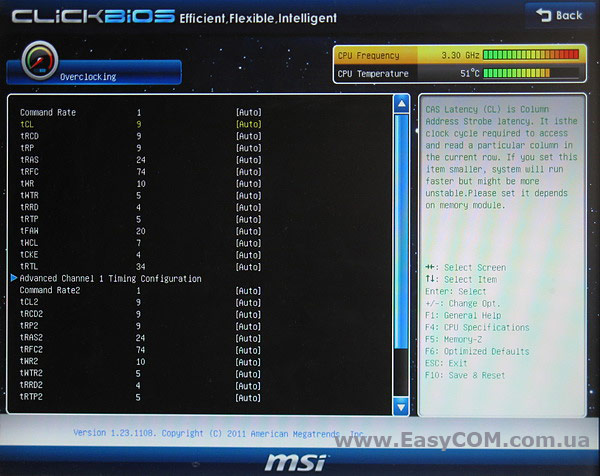

Частоту памяти можно изменять вплоть до 2133 МГц, а так же настраивать все основные ее тайминги.
Коэффициент GT позволяет повысить производительность графической подсистемы.

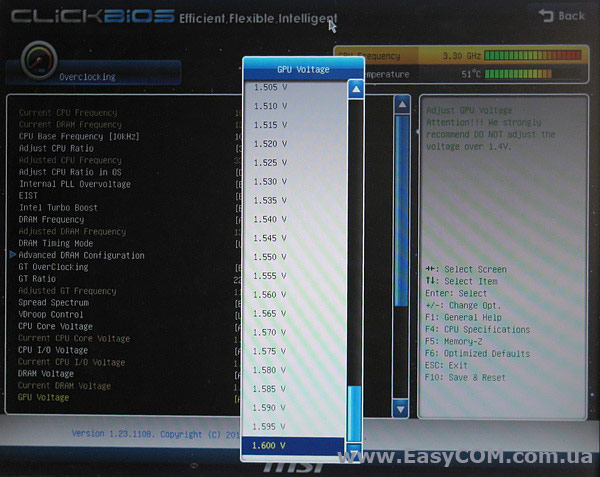

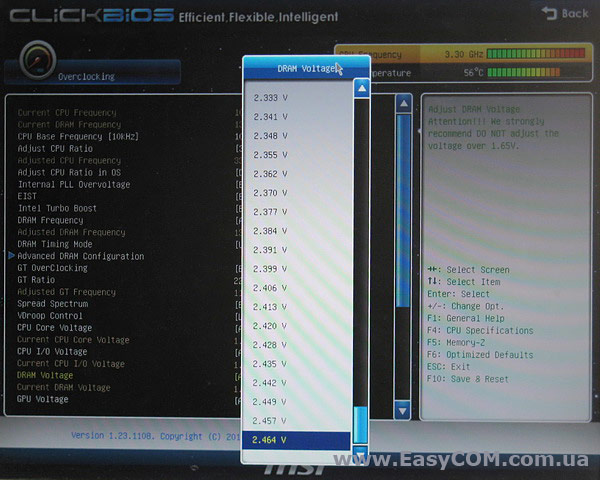

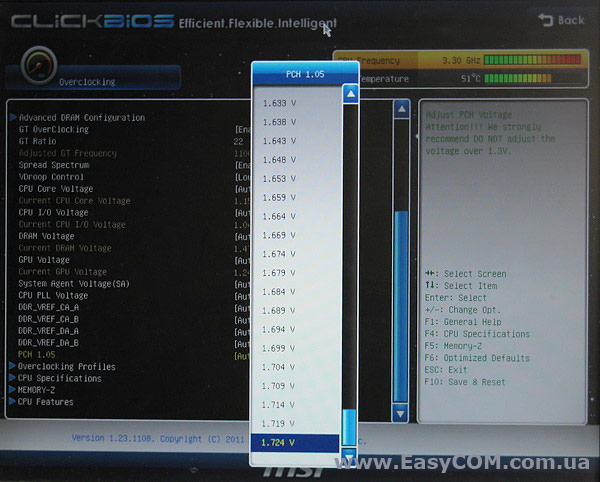

Кроме того, доступны настройки для регулировки напряжений на всех основных компонентах системы.
Доступные настройки, необходимые для разгона и оптимизации системы, сведены в таблицу:
|
Параметр |
Название меню |
Диапазон |
Шаг |
|
Процессорные технологии |
C1E, EIST, Virtualization Technology, |
|
|
|
Частота системной шины, МГц |
CPU Base Frequency |
80 – 300 |
0,1 |
|
Процессорный множитель |
Adjust CPU Ratio |
16 – 60 |
1 |
|
Множитель частоты Turbo Boost |
Core Ratio Limit |
1 – 60 |
1 |
|
Делитель для памяти |
DRAM Frequency |
8, 10.66, 13.33, 16.00, 18.66, 21.33 |
|
|
Задержки ОЗУ |
DRAM Timing Control |
CAS Latency, RAS to CAS, RAS PRE, RAS ACT, COMMAND Mode, RAS to RAS, REF, Cycle, DRAM Refresh, WRITE Recovery, READ to PRE, FOUR ACT WIN, WRITE to READ, CKE Minimum, CAS Write, RTL (CHA), RTL (CHB), tWRDR, tRWDR, tRWSR, tRR, tRRSR, tWW(DD), tWW(DR), tWWSR |
|
|
Коэффициент GT |
GT Ratio |
17 – 60 |
|
|
Ограничение по мощности при длительном ускорении, В |
Long Duration Power Limit |
1 – 255 |
1 |
|
Продолжительность длительного ускорения, с |
Long Duration Maintained |
1 – 32 |
1 |
|
Ограничение по мощности при кратковременном ускорении, В |
Short Duration Power Limit |
1 – 255 |
1 |
|
Напряжение на процессоре, В |
CPU Core Voltage |
0,8 – 1,8 |
0,005 |
|
|
CPU I/O Voltage |
0,95 – 1,55 |
0,02 |
|
Напряжение на модулях памяти, В |
DRAM Voltage |
1,108 – 2,464 В |
0,007 |
|
Напряжение на встроенном видеоядре, В |
GPU Voltage |
1 – 1,6 |
0,005 |
|
|
System Agent Voltage (SA) |
0,925 – 1,585 В |
0,02В |
|
|
CPU PLL Voltage |
1,4 – 2,43 В |
0,01 В |
|
Напряжение на чипсете, В |
PCH 1.05 |
0,775 – 1,724 |
0,005 |
Кроме того, в случае использования процессора с заблокированным множителем есть возможность увеличить его производительность, повысив значения турбомножителя.

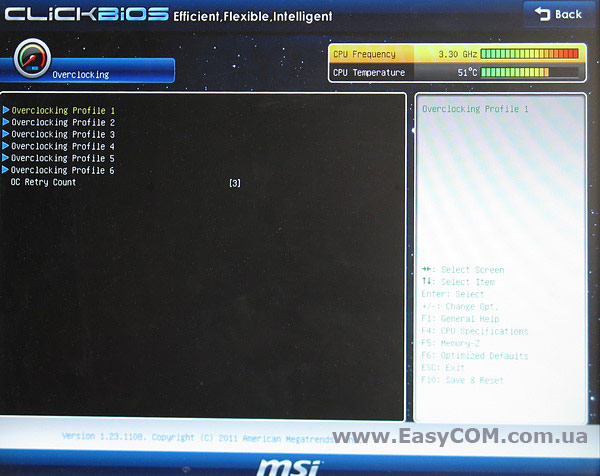

В этом же разделе имеется возможность сохранять различные профили разгона и быстро между ними переключаться.

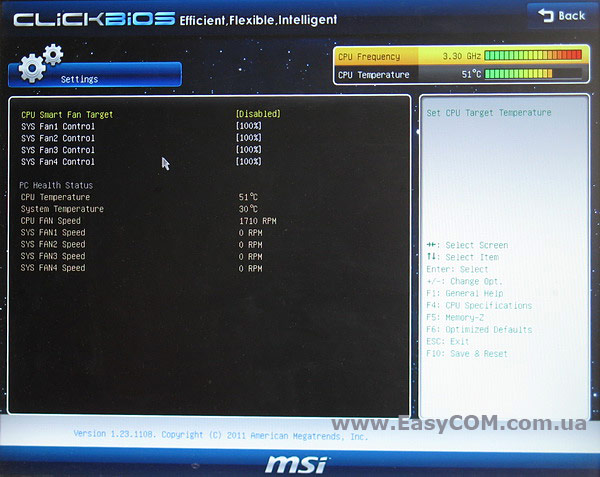

Доступ к мониторингу параметров системы осуществляется в разделе «Settings», попасть в который можно также с главного экрана BIOS. Раздел мониторинга позволяет наблюдать за:
-
температурой процессора и материнской платы;
-
скоростью вращения всех пяти вентиляторов материнской платы;
-
напряжениями на процессоре, памяти, встроенном GPU, а также основных линиях питания +3,3В, 5В и 12 В.
В этом же разделе можно активировать функцию автоматического управления скоростью вращения вентилятора процессорного кулера Smart Fan и установить фиксированную скорость вращения для четырех корпусных вентиляторов.
Тестирование
Для проверки возможностей материнских плат использовалось следующее оборудование:
|
Процессор |
Intel Core i5-2500K (LGA1155, 3,3 ГГц, L3 6 МБ) |
|
Кулер |
Scythe Kama Angle Rev.B |
|
Оперативная память |
2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX |
|
Видеокарта |
MSI R4850-2D1G-OC (Radeon HD 4850, 1 ГБ GDDR3, PCIe 2.0) |
|
Жесткий диск |
Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ |
|
Оптический привод |
ASUS DRW-1814BLT SATA |
|
Блок питания |
Seasonic SS-650JT Active PFC (650 Вт, 120 мм вентилятор) |
|
Корпус |
CODEGEN M603 MidiTower (2х 120 мм вентилятора на вдув/выдув) |

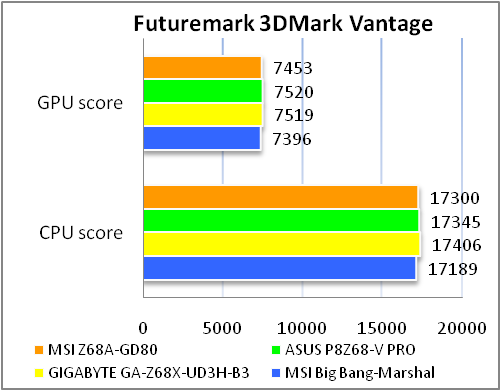

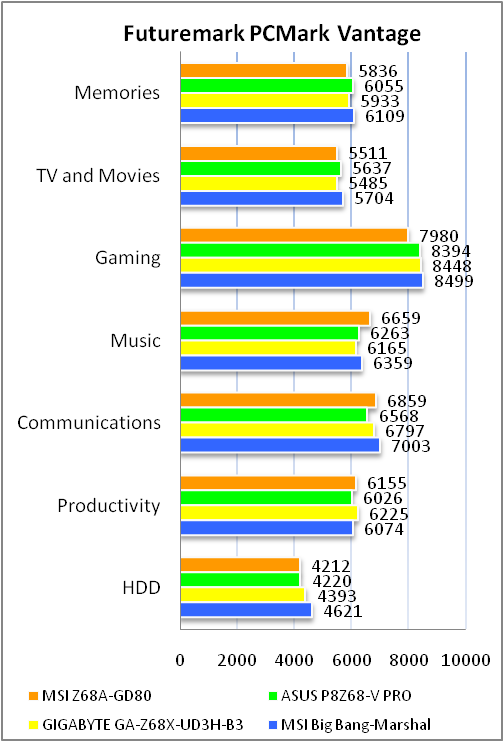

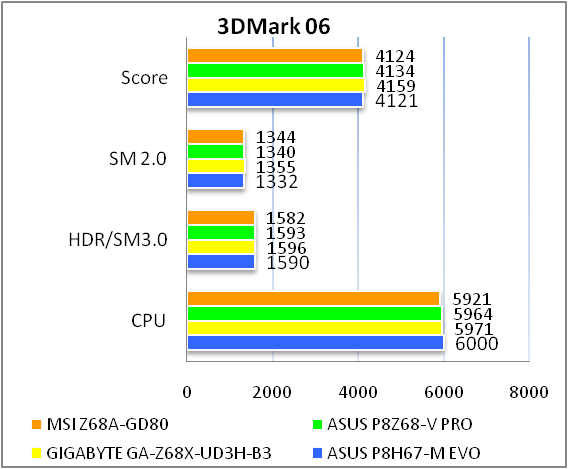

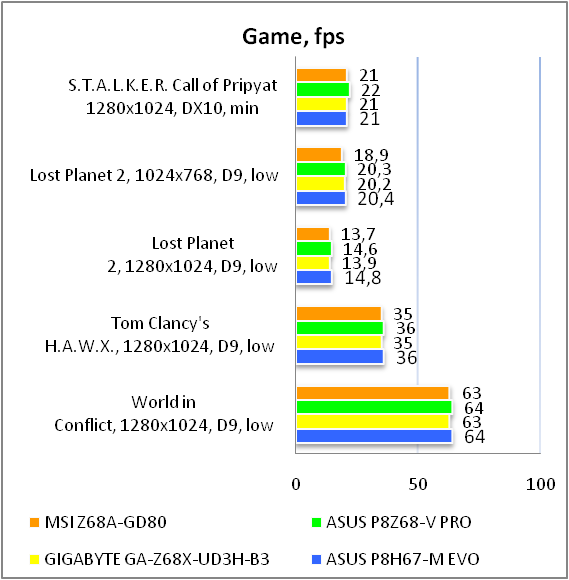

Результаты тестов с дискретным видеоадаптером:
Производительность материнской платы MSI Z68A-GD80 (B3) существенно ничем не выделяется на фоне некоторых конкурентов, что свидетельствует об использовании хорошо отлаженной версии BIOS.

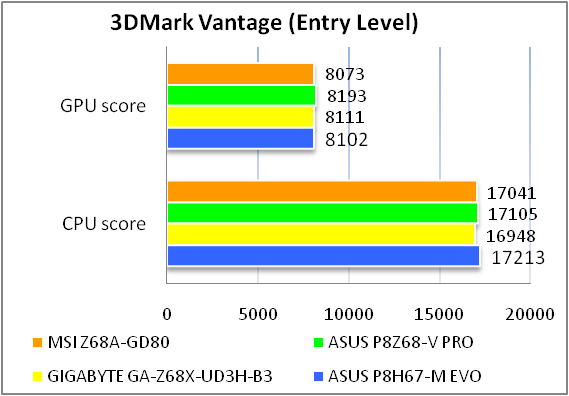

Результаты тестов с интегрированным видеоадаптером:
В режиме работы с интегрированным в процессор видеоядром, производительность материнской платы MSI Z68A-GD80 (B3) также эквивалентна конкурентам. Это еще одно подтверждение хорошей оптимизации платы.
Возможности разгона

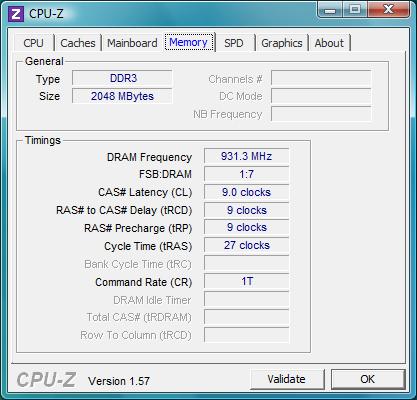

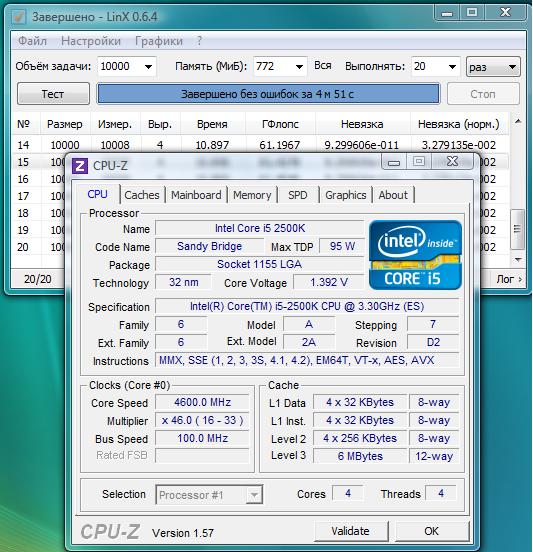

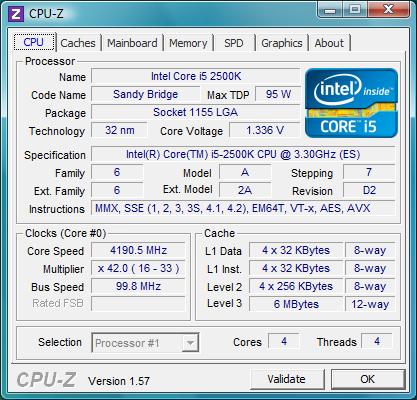

Для того чтобы определить разгонный потенциал материнской платы MSI Z68A-GD80 (B3) мы разгоняли процессор с разблокированным множителем путем повышения последнего в BIOS. В итоге, подняв множитель до 46 пунктов, и не производя при этом каких-либо других настроек системы, нам удалось достигнуть частоты 4,6 ГГц для процессорного ядра. Неплохой результат, который наверняка можно улучшить, отрегулировав дополнительные настройки BIOS.
После проверки возможностей мануального разгона платы, переходим к оценке эффективности функции автоматического разгона OC Genie II, которая позволяет безопасно увеличить производительность системы одним нажатием специальной кнопки на материнской плате или же активировав данную функцию в BIOS. После активации OC Genie II процессор заработал на частоте 4,2 ГГц - почти на гигагерц или 27% быстрее относительно штатной частоты, очень достойный результат для одного движения пальцем. Память во время авторазгона удачно подстраивается под параметры системы.
В итоге, возможности разгона материнской платы MSI Z68A-GD80 (B3) можно охарактеризовать как весьма достойные, как в ручном, так и автоматическом режимах.
Тестирование звукового тракта на основе кодека Realtek ALC892
Общие результаты (RightMark Audio Analyzer)
Режим работы 16-bit, 44,1 kHz
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.19, -0.19 |
Очень хорошо |
|
Уровень шума, дБ (А) |
-86.1 |
Хорошо |
|
Динамические диапазон, дБ (А) |
86.2 |
Хорошо |
|
Гармонические искажения, % |
0.129 |
Средне |
|
Гармонические искажения + шум, дБ(A) |
-52.8 |
Плохо |
|
Интермодуляционные искажения + шум, % |
0.253 |
Средне |
|
Взаимопроникновение каналов, дБ |
-84.3 |
Очень хорошо |
|
Интермодуляции на 10 кГц, % |
0.256 |
Средне |
|
Общая оценка |
|
Хорошо |
Режим работы 24-bit, 192 kHz
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.06, -0.11 |
Очень хорошо |
|
Уровень шума, дБ (А) |
-86.5 |
Хорошо |
|
Динамические диапазон, дБ (А) |
86.6 |
Хорошо |
|
Гармонические искажения, % |
0.0031 |
Очень хорошо |
|
Гармонические искажения + шум, дБ(A) |
-77.1 |
Средне |
|
Интермодуляционные искажения + шум, % |
0.017 |
Очень хорошо |
|
Взаимопроникновение каналов, дБ |
-79.8 |
Очень хорошо |
|
Интермодуляции на 10 кГц, % |
0.015 |
Очень хорошо |
|
Общая оценка |
|
Хорошо |
Звуковой кодек Realtek ALC892, интегрированный на данной плате, получил в тестировании общую оценку «хорошо», а значит, он вполне удовлетворяет потребностям среднестатистического пользователя.
Выводы
Протестированная сегодня материнская плата MSI Z68A-GD80 (B3) основана на наборе системной логики Intel Z68 Express, который сочетает в себе преимущества наборов Intel P67 и H67 Express. То есть располагает широкими возможностями разгона системы, и в то же время позволяет работать с интегрированным в современные процессоры Intel графическим ядром. Поэтому решения на чипсете Intel Z68 Express, как правило, не самые доступные – не исключение и протестированная сегодня материнская плата. Однако стоимость платы, о которой идет речь, может быть полностью оправдана большим количеством дополнительных функций, имеющихся в наличии. Вместе с преимуществами «универсального» чипсета, материнская плата MSI Z68A-GD80 (B3) может порадовать наличием трех слотов PCI-Express x16 с поддержкой технологий AMD CrossFireX и NVIDIA SLI. Кроме того, данная материнская плата использует качественную элементную базу Military Class II, поддерживает интерфейсы SATA 6.0 Гб/с и USB 3.0, имеет функцию авторазгона OC Genie II, и некоторые оверклокерские удобства. В числе последних наличие двух микросхем BIOS и специальной панели с контрольными точками «Voltage Check Point» для измерения напряжений. Принимая во внимание все выше озвученные особенности, материнскую плату MSI Z68A-GD80 (B3) можно рекомендовать пользователям, которые ценят высокую производительность, функциональность и хорошие разгонные характеристики.
Достоинства:
- наличие трех слотов PCI-Express x16;
- поддержка технологий NVIDIA SLI и AMD CrossFireX;
- поддержка четырех портов USB 3.0 и четырех портов SATA 3.0;
- применение высококачественной элементной базы Military Class II;
- хороший разгонный потенциал;
- наличие технологии авторазгона OC Genie II;
- использование более удобной EFI BIOS;
- наличие двух гигабитных сетевых контроллеров;
- поддержка слотов PCI;
- хорошая комплектация.
Особенности:
- отсутствие возможности вывода аналогового видеосигнала.
Автор: Дмитрий Исаев
Выражаем благодарность украинскому представительству компании Micro-Star Int'l Co.,Ltd. за предоставленную для тестирования материнскую плату.
Выражаем благодарность компаниям Intel, Kingston, MSI и Sea Sonic за предоставленное для тестового стенда оборудование.
