Обзор блока питания Aerocool AERO WHITE 700W: а вот и родственник!

Несколько месяцев назад в нашей тестовой лаборатории побывал блок питания Aerocool AERO BRONZE 750W – яркий представитель свежей линейки. Если кратко, то многое в нем понравилось, хотя без компромиссов не обошлось.

Теперь же к нам попала модель с похожим названием – Aerocool AERO WHITE 700W. Из обозначения уже понятно, что речь пойдет о несколько менее мощном решении. Да и к тому же с более низким КПД уровня 80 PLUS 230V EU вместо Bronze. Но насколько данные изменения затронули внутреннее строение новинки и прочие ее характеристики? Давайте узнаем!

Спецификация

Модель	Aerocool AERO WHITE 700W
Тип	ATX12V V2.4
Максимальная мощность, Вт	700
Мощность по каналу +12В, Вт	660
Мощность линий +3,3В и +5В, Вт	130
Количество линий +12В	1
Максимальный выходной ток канала +3,3В, А	20
Максимальный выходной ток канала +5В, А	20
Максимальный выходной ток канала +12В, А	55
Максимальный выходной ток канала -12В, А	0,3
Максимальный выходной ток канала +5Vsb (дежурная линия питания), А	2,5
Входное напряжение, В	200 − 240
Входной ток, А	5
КПД, %	До 87
Сертифицирован 80 PLUS	230V EU
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	>90
PCIe-разъемов	4 (6+2-контактные)
Модульный	Нет
Размеры вентилятора, мм	120 х 120 х 25
Тип подшипника вентилятора	Скольжения (Sleeve Bearing)
Защиты	OPP, OVP, UVP, OCP, SCP, SIP
Размеры (Д х Ш х В), мм	140 х 150 х 86
Сайт производителя	Aerocool Страница продукта

Упаковка и комплект поставки

Качественная упаковка обычно не характерна для столь доступных решений. Но в нашем случае она позволяет ближе познакомиться с новинкой, сообщая множество полезных сведений: КПД до 87%, входные японские (!) конденсаторы, надежные твердотельные емкости во вторичной цепи, кабели-шлейфы и тихая работа при нагрузке до 60%.

В комплекте поставки есть шнур питания, крепежные винты и руководство пользователя – ничего лишнего, лишь самое необходимое.

Внешний вид

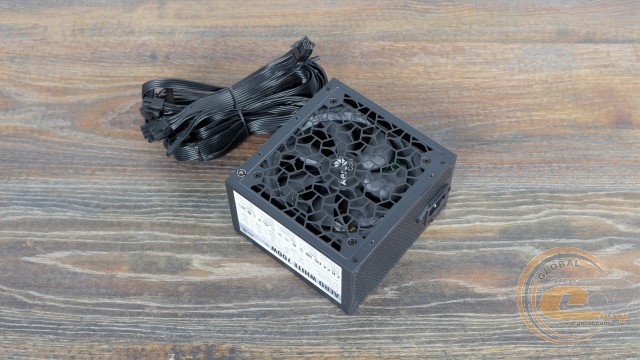

Внешность Aerocool AERO WHITE 700W для нас уже не новая – она полностью копирует вышеупомянутое «бронзовое» решение.

Непривычный дизайн решетки вентилятора смотрится свежо и оригинально по сравнению с другими источниками, даже несмотря на банальный черный матовый окрас корпуса.

Узнать производителя можно по логотипу на вертушке. В этой же плоскости имеем четыре винта, защищающие доступ внутрь. Именно поэтому один из них запечатан гарантийной пломбой.

Тыл украшен мелкими отверстиями в виде сот. Они разбавлены разъемом питания и выключателем – больше ничего интересного.

А вот на боковине традиционно нашлось место для наклейки, сообщающей о вольтах, амперах и ваттах. Так, единственная линия +12В (что уже само по себе хорошо) имеет мощность 660 Вт, что составляет 94% от номинала – не рекордный показатель, но вполне хороший. Максимум 130 Вт для более мелких каналов +3,3В и +5В в современных реалиях также хватит с запасом.

Все кабели у Aerocool AERO WHITE 700W выведены из корпуса. Это одна из причин, благодаря которой столь мощную начинку удалось вместить в компактный корпус размерами 140 х 150 х 86 мм.

Провода выполнены в виде симпатичных и удобных в укладке шлейфов. Привычный калибр 18 AWG (1,024 мм в диаметре с площадью сечения 0,823 мм²) гарантирует некий задел при высокой нагрузке. Да и их длины хватит для скрытой укладки в корпусе ATX.

Полная конфигурация системы кабелей выглядит следующим образом:

Основные коннекторы питания представлены 20+4-контактным ATX и 4+4-контактным ATX12V, что позволит запитать даже топовые Hi-End системы. В наличии также четыре разъема PCIe в 6+2-контактном исполнении для подключения пары видеокарт. А для периферии в общей сложности имеем пять SATA и три PATA на двух отдельных проводах.

Итак, интересная внешность, достойные электротехнические показатели и коннекторы в достаточном количестве – пока придраться не к чему. Но мы-то еще не смотрели внутрь.

Внутреннее устройство

Родственные связи снова дают о себе знать. В этот раз родословную выдает 120-мм вертушка DWPH EFS-12E12H – аналогичную использует «бронзовое» решение. Она же нам ранее встречалась в недорогих блоках питания линейки ZALMAN ZM-LE.

Судя по наличию буквы «S» в названии, внутри применяется недорогой и наименее надежный подшипник скольжения (Sleeve Bearing). Для оптимизации воздушных потоков в наличии прозрачная пластина. Энергопотребление равно 6 Вт (0,5 А при 12 В).

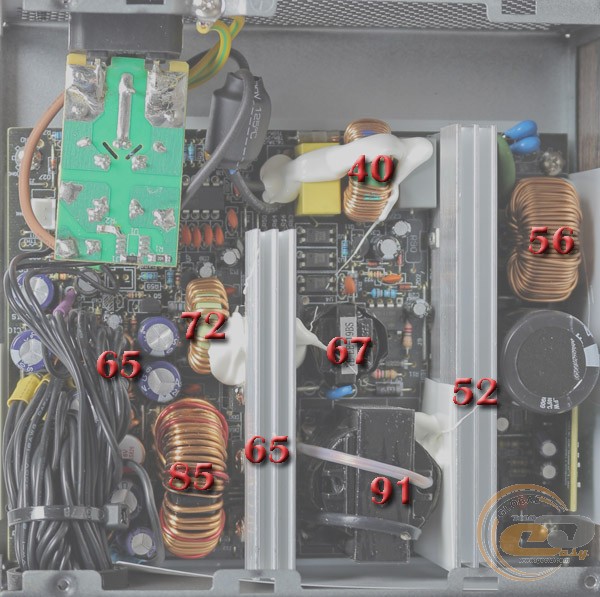

Если же говорить о пассивном охлаждении, то внутри применяются два продолговатых радиатора с тройными гребешками – по одному в первичной и вторичной цепи. Так что силовым элементам здесь должно быть комфортно. Ну а начнем мы нашу ревизию внутреннего наполнения с электромагнитного фильтра.

Входной разъем встречает небольшой дочерней платой с парой дросселей и набором из одного X- и двух Y-конденсаторов.

Остальные ключевые составляющие EMI-фильтра, в том числе плавкий предохранитель, распаяны уже на основной PCB.

Размещенный далее элемент с обозначением «MF 72» является термистором. А вот варистора, который обеспечивает защиту от кратковременных скачков напряжения, здесь нет.

Как-то так получилось, что диодная сборка, распаянная вплотную к радиатору, отогнута от него и полностью лишена контакта с охладителем. В принципе, это некритично даже для столь мощного решения с поддержкой только сетей 230 В. Но сам по себе такой подход выглядит несколько странновато.

Далее на очереди силовые элементы модуля APFC (эти уже посажены на радиатор), крупный дроссель данного узла и конденсатор. На коробке нам обещали использование японского входного электролита, и не обманули. Конденсаторы производства Toshin Kogyo не слишком известные в наших широтах, но они в самом деле родом из Японии. Емкость в 390 мкФ для 700-ваттного Aerocool AERO WHITE 700W является сравнительно небольшой. А вот принадлежность к высокотемпературной серии достойна похвалы.

Еще одна стоящая рядом дочерняя плата несет на себе микросхему Champion CM6805BC. Это универсальное решение отвечает за работу модуля PFC и выступает в качестве ШИМ-контроллера блока питания.

Учитывая ценовой сегмент устройства, реализация первичной цепи в целом порадовала. Посмотрим, что нас ждет дальше?

На другом радиаторе разместились силовые элементы вторичного преобразователя. Стабилизация напряжения организована по групповому принципу: имеем общий крупный дроссель для каналов +5В и +12В, а также отдельный мелкий для напряжения +3,3В.

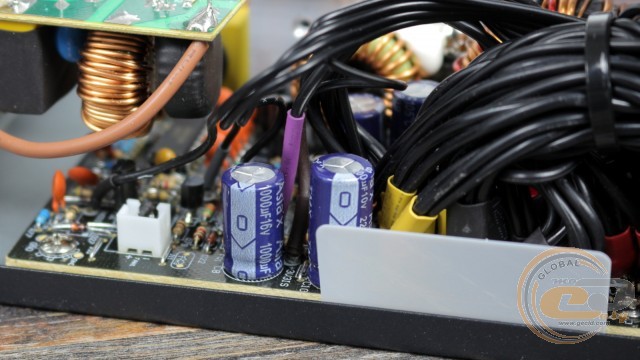

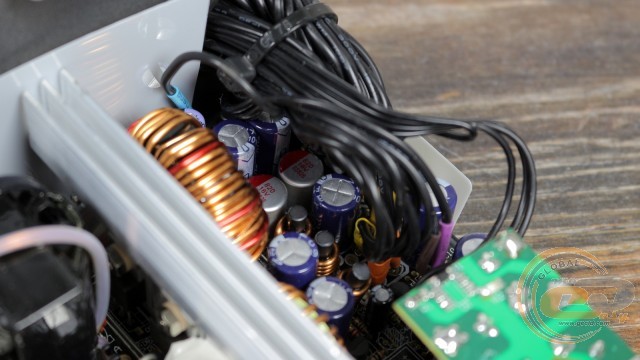

Качество конденсаторов в фильтрующей части весьма разнообразное. С одной стороны, в наличии парочка надежных твердотельных элементов,..

…, с другой же – электролиты представлены далеко не именитыми решениями Asia`X.

Четырехканальная микросхема-супервизор Grenergy GR8329N помогла в реализации ряда защит:

• защита от повышенного выходного напряжения (OVP);
• защита от пониженного выходного напряжения (UVP);
• защита от перегрузки по току каждого канала (OCP);
• защита от короткого замыкания (SCP);
• защита от перегрузки по мощности (OPP);

Для полного списка не хватает защиты от перегрева (OTP), что в целом характерно для сравнительно недорогих устройств.

Кросс-нагрузочные характеристики

А теперь тесты, тесты и еще раз тесты. Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

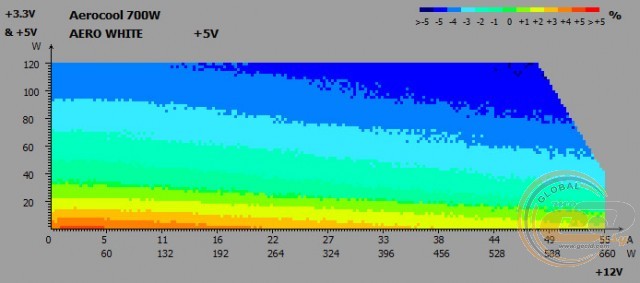

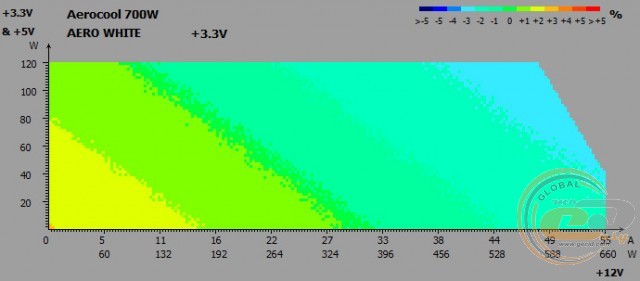

Во время кросс-нагрузочных тестов на основных линиях питания Aerocool AERO WHITE 700W были зафиксированы следующие отклонения:

• линия +3,3В: от -3% до +2%;
• линия +5В: от -5% до +4%;
• линия +12В: от -5% до +4%.

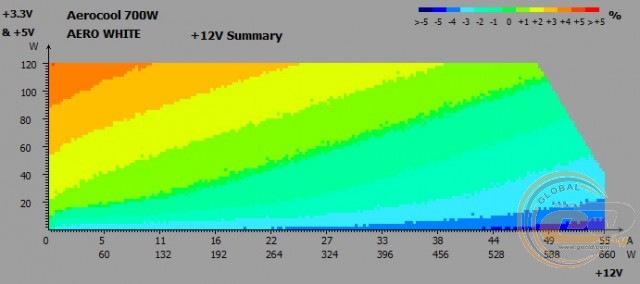

Имеющийся немалый разброс напряжений красноречиво подтверждает использование групповой стабилизации. Тем не менее на всех линиях они не покидают допустимый диапазон стандарта ATX12V.

Шумы и пульсации во всем диапазоне напряжений

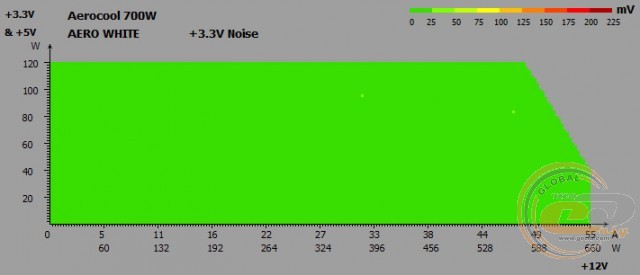

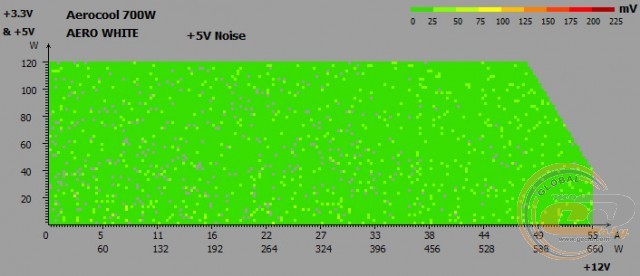

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

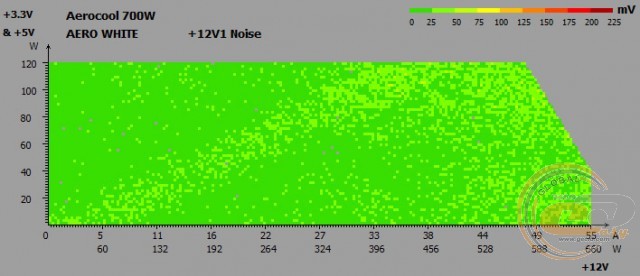

С пульсациями также никаких проблем – на младших каналах все они уложились в требуемые 50 мВ, а на старшем +12В – не превышали 75 мВ при 120-мВ допуске.

Дежурная линия питания +5VSB

Состояние дежурной линии питания в блоке Aerocool AERO WHITE 700W замечаний не вызвало. В зависимости от нагрузки напряжение на ней меняется в допустимых пределах: от 5,14 до 4,87 В (от +3,6% до -2,7%), не выходя за рамки ±5%.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания хорош. При потребляемой мощности в 200 Вт коэффициент PFC достиг 0,92. Максимальное же значение (0,98) зафиксировано при нагрузке 600 Вт и выше.

КПД

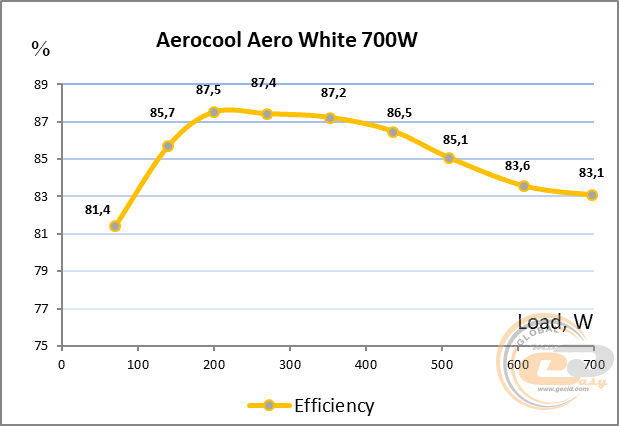

Тест реальной эффективности при разных нагрузках подтвердил соответствие модели Aerocool AERO WHITE 700W стандарту 80 PLUS 230V EU для сетей 230 В. На всем диапазоне нагрузки от 20 до 100% от номинальной мощности КПД блока питания превышал 80%. Пиковое же значение составило 87,6%.

Наиболее эффективным источник оказался при нагрузке от 130 до 420 Вт – в этом диапазоне КПД не опускался ниже 85%.

Система охлаждения и температурный режим

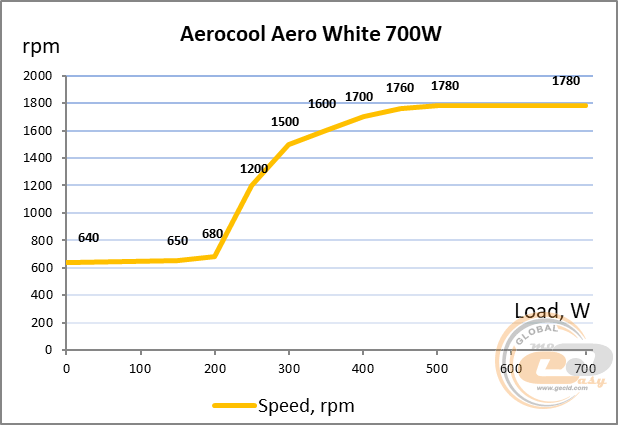

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

«Белая» новинка оказалась шумнее «бронзовой» модели. Да, в самом начале все идентично и до отметки мощности 200 Вт Aerocool AERO WHITE 700W работает очень тихо. Вентилятор вращается в пределах 640-680 об/мин. С увеличением нагрузки от 200 до 350 Вт заметно повышает и уровень шума. При частоте 1600 об/мин его все еще можно охарактеризовать как тихий. Впрочем, даже на отрезке от 350 до 700 Вт (1780 об/мин) он не превышает комфортного среднего уровня.

Несмотря на ускорение вентилятора, нагрев некоторых узлов все же не удалось снизить. Так, главный трансформатор прогрелся до 91°С, а дроссель стабилизации напряжений +12В и +5В – до 85°С. Как и в случае с Aerocool AERO BRONZE, мы не советуем длительное время использовать источник при полной нагрузке.

Посторонние шумы во время работы блока питания

Как показала практика, на всем диапазоне номинальной мощности Aerocool AERO WHITE 700W не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора.

OverLOAD

Учитывая и без того высокий нагрев некоторых составляющих, нагружать тестируемую модель свыше номинала мы не решились.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы задействован мощный 6-ядерный процессор Intel Core i7-4960X в разгоне до 4,4 ГГц. В качестве видеоускорителей использовали модели Palit GeForce RTX 2080 GamingPro OC и Palit GeForce RTX 2060 SUPER GamingPro OC.

Материнская плата	ASUS P9X79 PRO (Socket LGA2011, Intel X79 Express)
Процессор	Intel Core i7-4960X (Socket LGA2011, 3,6 ГГц, 130 Вт TDP) @ 4,4 ГГц, 1,3 В
Кулер	Thermalright TRUE Spirit 120M
Оперативная память	4 x DDR3-1333 4096 MБ Transcend PC3-10600
Видеокарты	Palit GeForce RTX 2080 GamingPro OC 8GB GDDR6 Palit GeForce RTX 2060 SUPER GamingPro OC
Жесткий диск	WD Caviar Blue 1 ТБ (WD10EALX)
Корпус	Spire SwordFin SP9007B с двумя 120-мм вентиляторами
Ваттметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась с помощью стресс-теста FPU+GPUs в AIDA64. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, а напряжение на линиях питания +12В, +5В и +3,3В фиксировалось мультиметром MASTECH MY64.

В результате измерения напряжения питания на выходных линиях были получены следующие значения:

Две современные видеокарты и прожорливый процессор в разгоне – не проблема для 700-ваттника, пускай и с групповой стабилизацией. В простое все напряжения были образцовыми – отклонения оставили от +1,5% до +3,6%. При нагрузке 12-вольтный канал ожидаемо просел, но всего лишь на 0,7% ниже номинала. А повышение значения на линии +5В также было далеко от граничных 5%. В итоге мы в очередной раз убеждаемся, что групповая стабилизация – не приговор. Хотя модели с DC-DC-преобразователями, конечно же, предпочтительнее к покупке.

Энергопотребление в простое и в выключенном состоянии компьютера

Энергопотребление блока питания Aerocool AERO WHITE 700W в выключенном состоянии (3 Вт) компьютера и в спящем режиме (7 Вт) соответствует показателям других близких по мощности решений, побывавших в нашей тестовой лаборатории.

Итоги

Если внешне протестированный нами ранее Aerocool AERO BRONZE 750W и Aerocool AERO WHITE 700W похожи почти как две капли воды, то внутри между ними немало отличий.

Но сперва поговорим об общем. Внешне это компактные размеры, оригинальный дизайн и использование достаточно длинных плоских кабелей с полноценным набором разъемов. А что внутри? Входной конденсатор японского происхождения, несколько твердотельных емкостей во вторичной цепи, множество защит и трехкаскадный EMI-фильтр – все это перекочевало и в младшее решение.

Но вот современные DC-DC-преобразователи напряжений были заменены на более доступную групповую стабилизацию, а КПД опустился с «бронзового» до обычного «белого». Конечно же, большинство пользователей такой разницы не заметит, чего нельзя сказать о более громкой работе вентилятора на большей части диапазона. Хотя в целом шум даже на максимальной скорости 1780 об/мин является сравнительно комфортным для работы за ПК. Другое дело, что некоторые внутренние элементы при этом заметно нагрелись. Поэтому использовать новинку «на полную» мы не советуем – обязательно оставьте некий запас по мощности. Впрочем, даже в системе со 125-Вт процессором в разгоне и топовой видеокартой Aerocool AERO WHITE 700W все еще не будет нагружен на 100%.

Напоследок несколько слов о стоимости. 500-ваттник обойдется в $45, 600-ваттное решение – в $51, а модель на 700 Вт – в $58. С одной стороны, такие ценники нельзя назвать высокими. С другой же, в данных ценовых диапазонах у всех трех версий новинки найдется немало достойных конкурентов.

Достоинства:

• эффективность уровня 80 PLUS 230V EU;
• наличие выделенного канала +12В с нагрузочной способностью до 55 А;
• хорошее состояние напряжения на линиях питания +12В, +5В и +3,3В;
• даже при подключении к мощной конфигурации напряжения изменялись в пределах нормы;
• японский высокотемпературный входной конденсатор и даже парочка твердотельных решений;
• низкие пульсации;
• наличие почти всех видов защит (кроме OTP);
• провода в виде гибких и удобных в работе плоских шлейфов;
• четыре 6+2-контактных разъема PCIe;
• активный метод компенсации реактивной мощности.

Особенности:

• диапазон входных напряжений составляет 200-240 В;
• все кабели выведены напрямую из блока питания;
• вентилятор на подшипнике скольжения;
• более доступные электролиты в фильтрующей части.

Недостатки:

• отсутствие варистора в EMI-фильтре.
