Обзор блока питания ASUS ROG Strix 1000W Gold: и снова здравствуйте!
05-10-2021
Дорогие читатели, продолжаем знакомить вас с ассортиментом блоков питания ASUS ROG. Напомним, в него входят модели с «платиновым» (мощностью 1200 и 850 Вт) и «золотым» (мощностью 550, 650, 750, 850 и 1000 Вт) сертификатами. И хотя разброс в их стоимости довольно весомый (от $135 до $435), общим для всех является использование качественных японских конденсаторов, 135-мм вентиляторов с двойным шарикоподшипником и 100%-го узнаваемого дизайна.
В данном обзоре речь пойдет о самом мощном представителе линейки ASUS ROG Strix – это те, которые с сертификатом 80 PLUS Gold. Источник ASUS ROG Strix 1000W Gold (ROG-STRIX-1000G) стоит около $260, что близко к стоимости 850-ваттного ASUS ROG THOR 850W Platinum. Также у нас есть возможность сравнить новинку с менее мощной 650-ваттной версией. Так что усаживайтесь, ложитесь или ставайте поудобнее – будет интересно!
Спецификация
Модель |
ASUS ROG Strix 1000W Gold (ROG-STRIX-1000G) |
Тип |
ATX12V |
Максимальная мощность, Вт |
1000 |
Мощность по каналу +12В, Вт |
996 |
Мощность линий +3,3В и +5В, Вт |
125 |
Количество линий +12В |
1 |
Максимальный выходной ток канала +3,3В, А |
25 |
Максимальный выходной ток канала +5В, А |
25 |
Максимальный выходной ток канала +12В, А |
83 |
Максимальный выходной ток канала -12В, А |
0,3 |
Максимальный выходной ток канала +5Vsb (дежурная линия питания), А |
3,0 |
Входное напряжение, В |
100 − 240 |
КПД, % |
≤92 |
Сертифицирован 80 PLUS |
Gold |
Метод компенсации коэффициента мощности |
Активный |
Коэффициент мощности (PF), % |
≤98 |
PCIe-разъемов |
6 (6+2-контактные) |
Модульный |
Да |
Размеры вентилятора, мм |
135 х 135 х 25 |
Тип подшипника вентилятора |
Двойной шарикоподшипник (2 Ball Bearing) |
Защиты |
OPP, OVP, UVP, OCP, OTP, SCP |
Размеры (Д х Ш х В), мм |
160 х 150 х 86 |
Гарантия, лет |
10 |
Сайт производителя |
Упаковка и комплект поставки
Упаковка явно рассчитана на покупателя с хорошим знанием английского. Зато здесь описаны все ключевые особенности устройства, список имеющихся коннекторов и электротехнические характеристики.

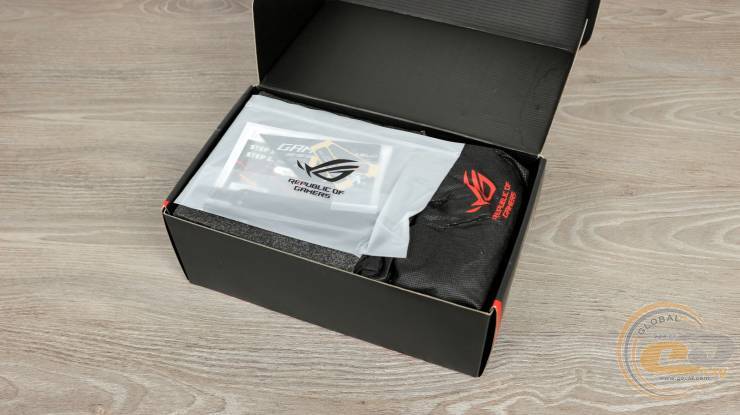

Да и внутри нее источник надежно защищен.

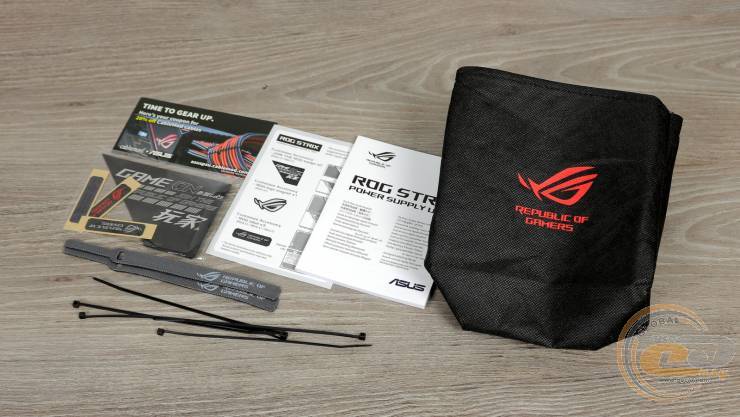

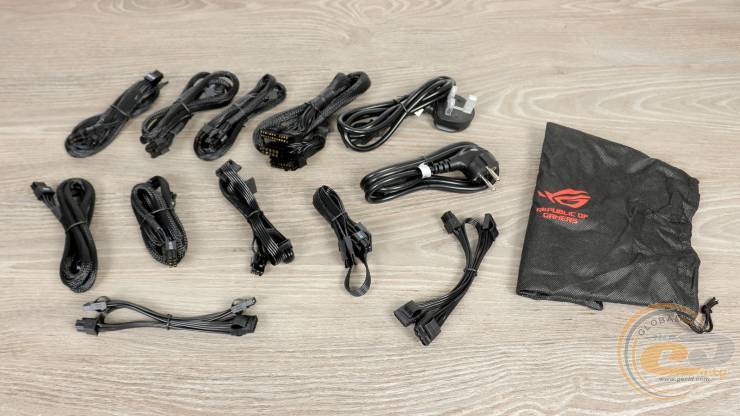

Богатая комплектация включает в себя:
- чехол для БП;
- сетевой шнур питания;
- подключаемые кабели;
- мешочек для хранения неиспользуемых проводов;
- руководство пользователя и прочие бумаги;
- многоразовые стяжки-липучки;
- комплект одноразовых стяжек;
- магнитный логотип ROG и набор наклеек.
Не досчитались мы здесь разве что крепежных винтов, которые обычно идут в комплекте с блоком питания.

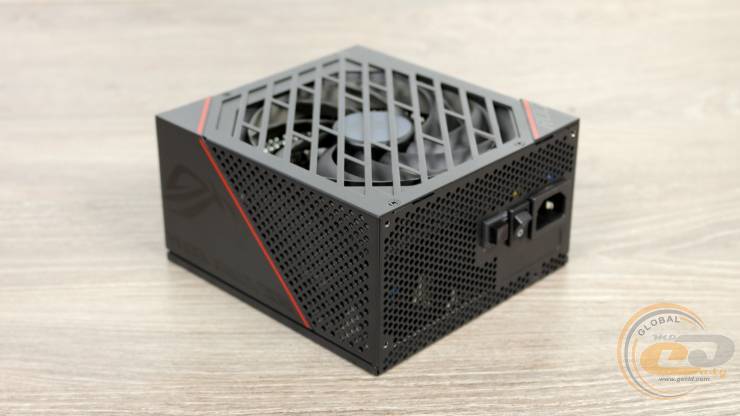

Внешний вид

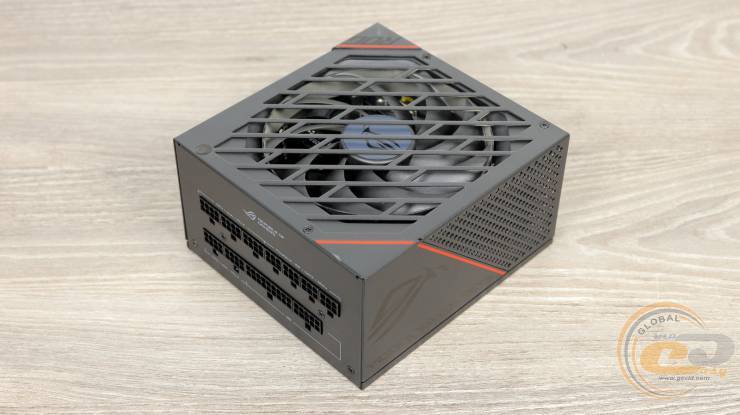

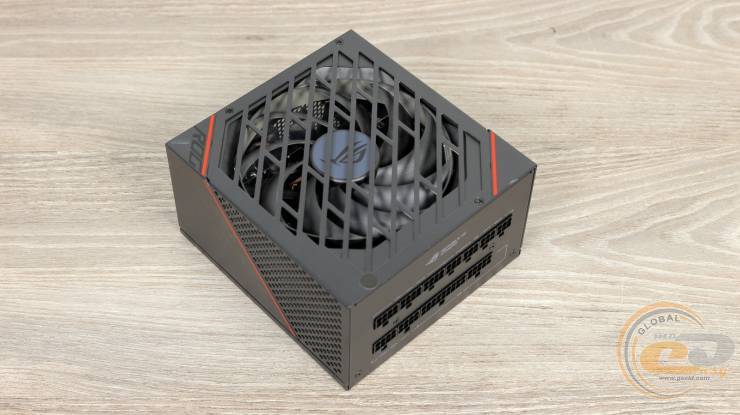

Несмотря на большую мощность в 1000 Вт, размеры (160 х 150 х 86 мм) и оформление ASUS ROG Strix 1000W не отличаются от младших версий.

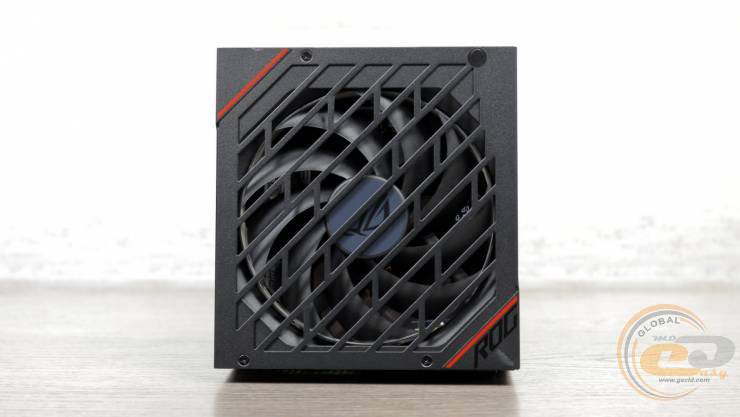

Диагональные вырезы над вентилятором, красные штрихи, а также повсеместные логотипы и надписи не позволят ошибиться при определении производителя и линейки.
Один из винтов прикрыт наклейкой, снимать которую придется нескоро – гарантия на устройство составляет целых 10 лет.

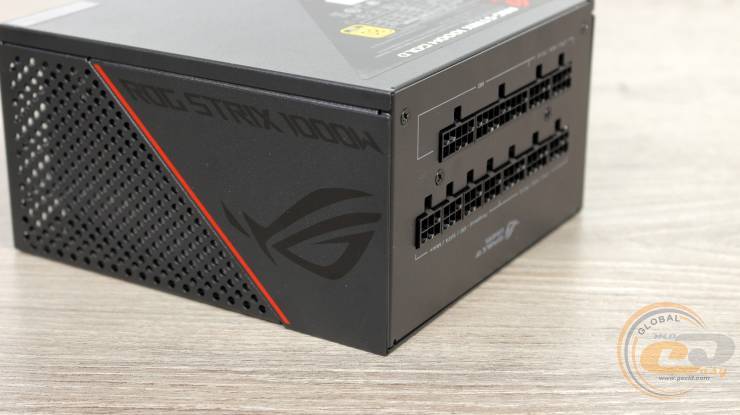

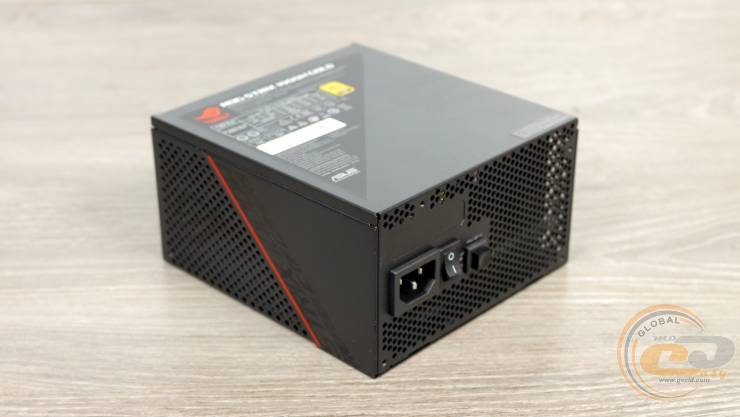

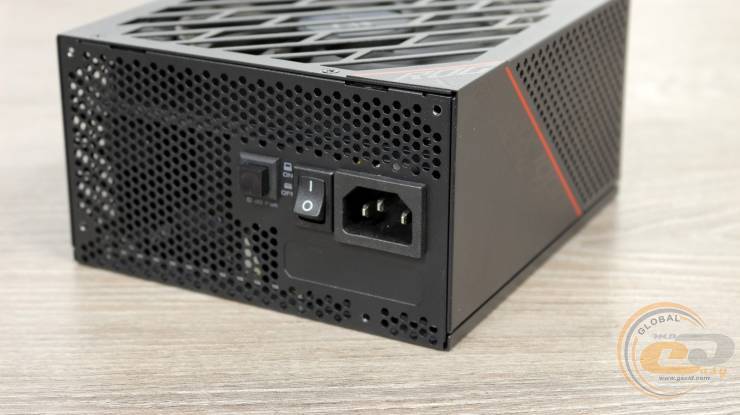

А вот тыл получился не столь экстраординарным. И все же привычные отверстия-соты, выключатель и разъем питания дополнены переключателем «0 dB Fan» – приятная новость для любителей гибридных систем охлаждения. О ее работе обязательно расскажем далее.

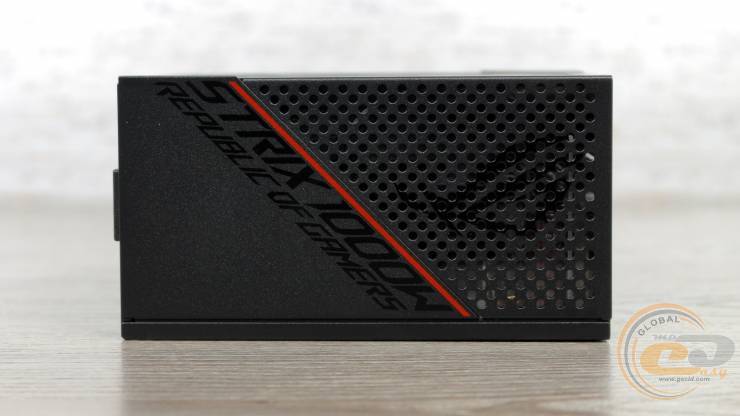

Боковины отлично дополняют внешний облик. Правда, вентиляционные отверстия здесь больше как декор, ведь расположенные под ними прозрачные пластины будут сдерживать воздушный поток.

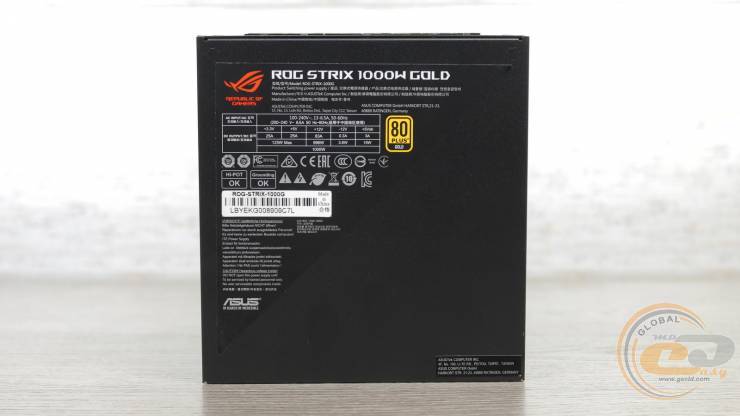

Дизайнеры поработали даже над такими мелочами как форма наклейки. Но нас гораздо больше интересует ее содержимое.
Упоминается использование единственной линии +12В мощностью 996 Вт (99,6% от номинала), а также максимум 125 Вт для более мелких каналов +3,3В и +5В (по 25 А на каждый). Последние показатели характерны именно для киловаттника, ведь в решениях мощностью от 550 до 850 Вт для младших каналов выделено 100 Вт или по 20 А на каждый из них.

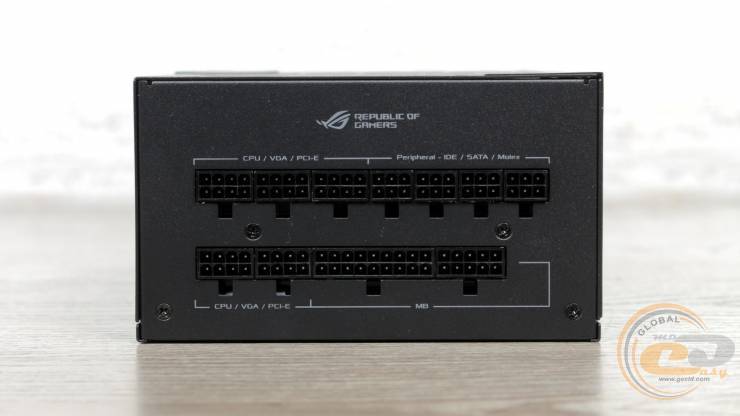

Все кабели у ASUS ROG Strix 1000W являются съемными и имеют привычный калибр 18 AWG (1,024 мм в диаметре с площадью сечения 0,823 мм2). А для удобства их подключения все разъемы на корпусе подписаны и имеют разную форму контактов коннекторов.
Подобно младшим решениям, многожильные ATX, ATX12V и PCIe представлены наборами круглых проводов в нейлоновой оплетке. В то же время периферийные кабели выполнены в виде более удобных в укладке шлейфов.
Полная конфигурация системы кабелей выглядит следующим образом:
Типы разъемов |
Количество |
Длина проводов до разъема (разъемов), см |
Калибр применяемых проводов |
20+4-контактный ATX |
1 |
60 |
18 AWG |
4+4-контактный ATX12V |
2 |
100 |
18 AWG |
два 6+2-контактных PCIe |
3 |
68-78 |
18 AWG |
четыре SATA |
1 |
43-57-72-88 |
18 AWG |
четыре SATA |
1 |
45-57-70-82 |
18 AWG |
три PATA |
2 |
45-57-70 |
18 AWG |
Все кабели имеют более чем достаточную длину. Основные коннекторы питания представлены 20+4-контактным ATX и парой 100-мм 4+4-контактных ATX12V. Последние позволят запитать даже Hi-End-системы на базе платформ AMD Socket TR4 и Intel Socket LGA2066. В наличии также шесть разъемов PCIe в 6+2-контактном исполнении для подключения тройки видеокарт (как и у 850-ваттников). А для периферии в общей сложности имеем восемь SATA и шесть PATA на четырех отдельных проводах.
Внутреннее устройство

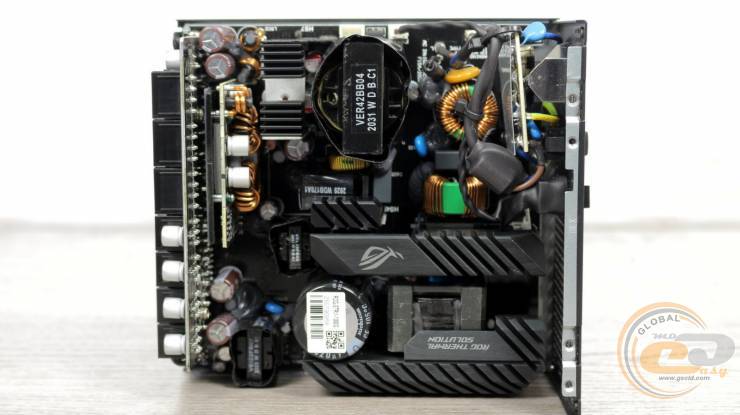

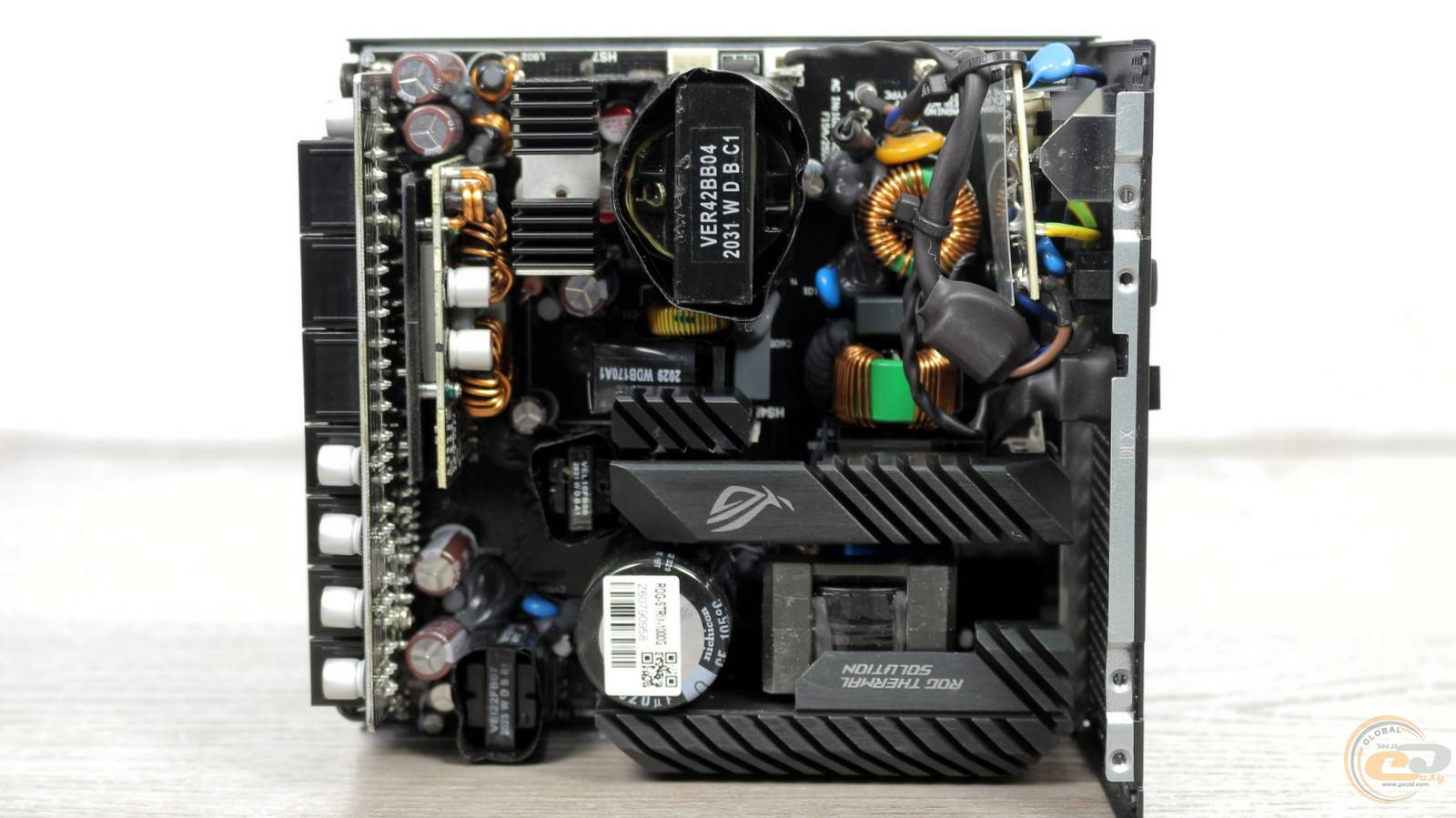

А что нас ждет внутри ASUS ROG Strix 1000W? Вскрытие сейчас все покажет.

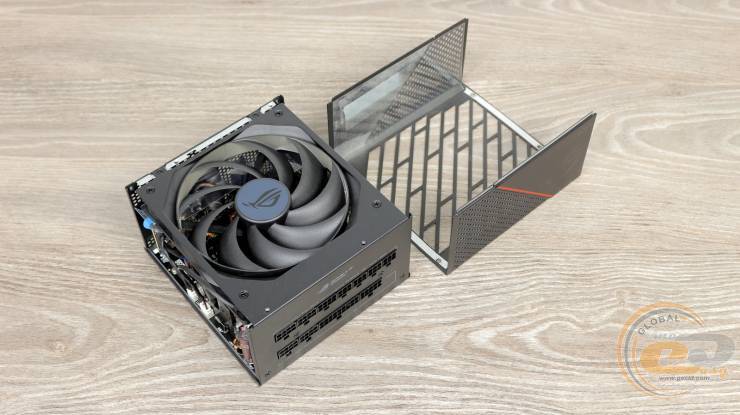

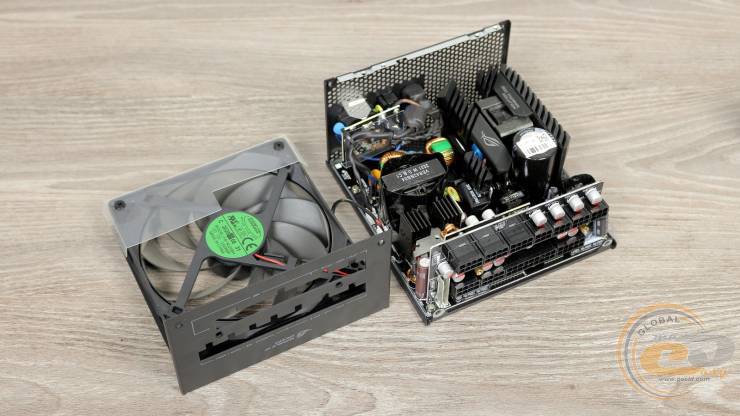

Верхняя панель снимается вместе с боковинами. Правда, вентилятор остается зафиксированным на остальной части конструкции. Его-то можно и не трогать, а просто открутить четыре винта у выходных разъемов.
В таком случае вертушка снимется с данной панелью.

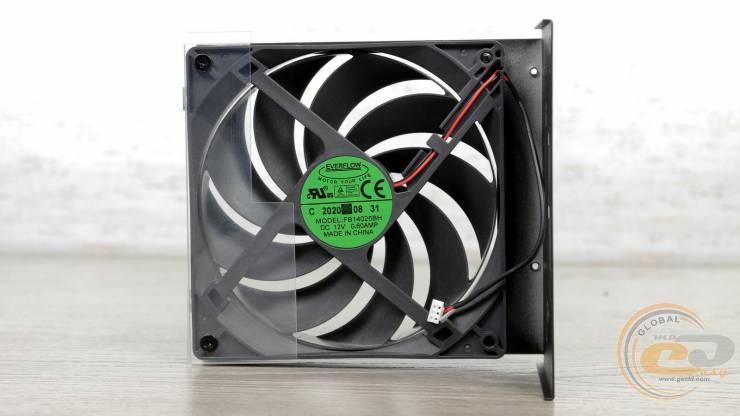

Пропеллер Everflow FB14025BH мы уже видели внутри 650-ваттника. Это 135-мм вентилятор на паре надежных шарикоподшипников. Его энергопотребление составляет 7,2 Вт (12 В при 0,6 А), для чего имеется двухконтактный провод со съемным коннектором. Не обошлось и без прозрачной пластины для оптимизации потока воздуха.
Уникальной особенностью данного вентилятора является применение технологии ASUS Axial-tech Fan Design. Как видно, все лопасти соединены по контуру общим кольцом, что должно увеличить давление воздуха, направленного на внутренние составляющие.
Для пассивного охлаждения ключевых компонентов первичной цепи используются фирменные радиаторы с диагональными прорезями. А вот для отвода тепла от силовых элементов выпрямителя установлены уже не столь персонализированные элементы, но также окрашенные в черный цвет.

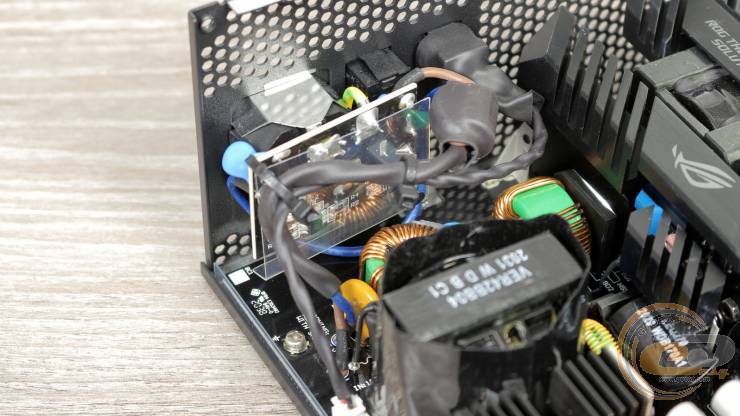

Входной электромагнитный фильтр ASUS ROG Strix 1000W набран в полном составе: два X- и четыре Y-конденсатора (половина которых распаяна у входного разъема), пара дросселей, предохранитель и варистор.

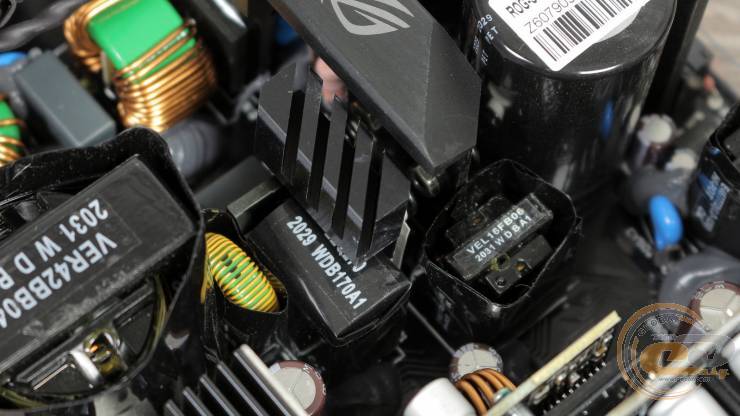

Две диодные сборки приютились с обеих сторон отдельного охладителя. А чуть дальше виден крупный дроссель узла APFC.

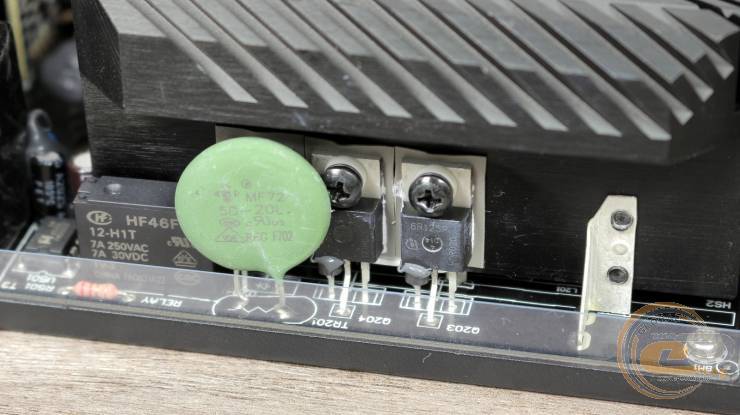

Ассистирует ему пара транзисторов от немецкой компании Infineon и диод Шоттки. Также рядом распаяно реле с терморезистором для ограничения пусковых токов.

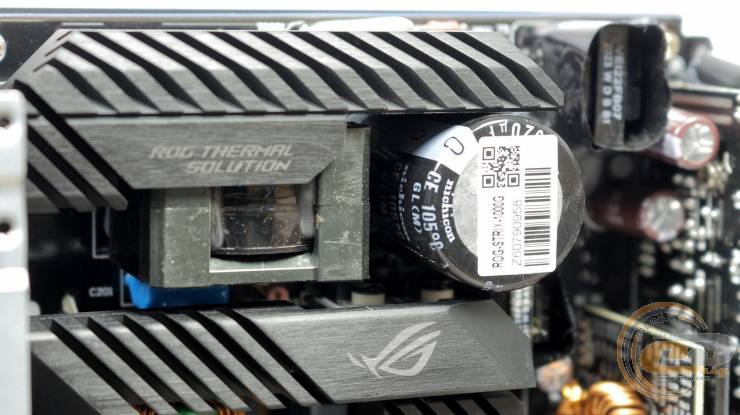

Приятно видеть входной конденсатор из высокотемпературной серии, да еще и японского происхождения (Nichicon). К тому же он обладает довольно большой (хотя и не рекордной) емкостью – 820 мкФ. К примеру, аналогичная емкость свойственна входному электролиту внутри почти флагманского 850-ваттного ASUS ROG THOR 850W Platinum.
Далее на паре радиаторов закреплены четыре транзистора. Согласно официальному сайту, здесь применяются элементы с низким сопротивлением перехода сток-исток (Rds), что должно позитивно отразиться на КПД и нагреве компонентов.
Такое количество ключей первичной цепи указывает на применение высокоэффективной полномостовой (Full Bridge) схемы, свойственной многим топовым решениям. Кстати, аналогичная применяется и в младшем 650-ваттнике, и в 850-ваттном «платиновом» ASUS ROG THOR.
У главного трансформатора ASUS ROG Strix 1000W видна пара радиаторов для отвода тепла от силовых элементов выпрямителя. Последние же разместились с обратной стороны PCB.

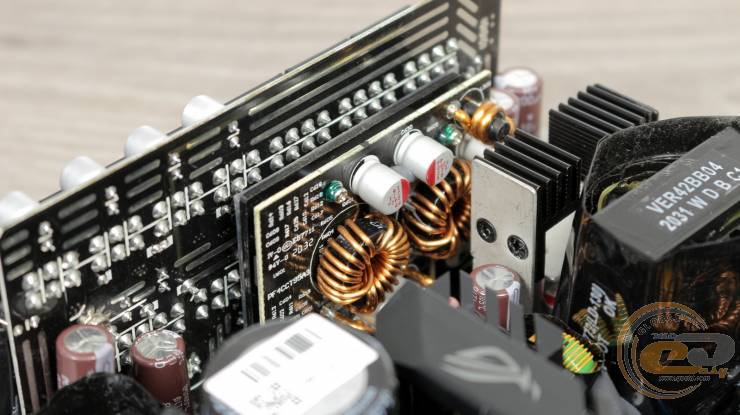

А из выпрямленного напряжения номиналом +12В получаем младшие каналы +3,3В и +5В, для чего используются преобразователи DC-DC на стоящей рядом дочерней плате.

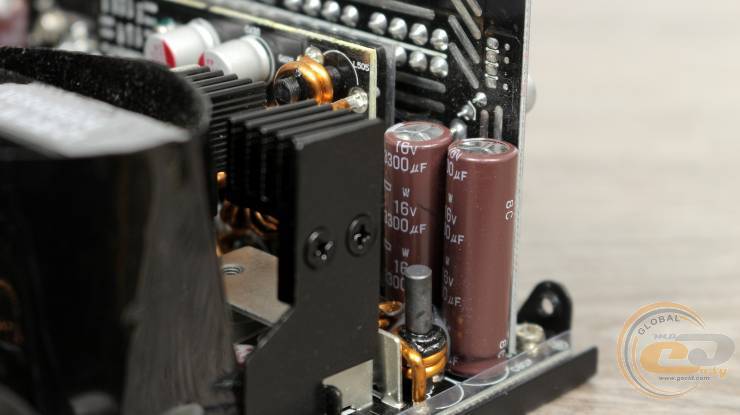

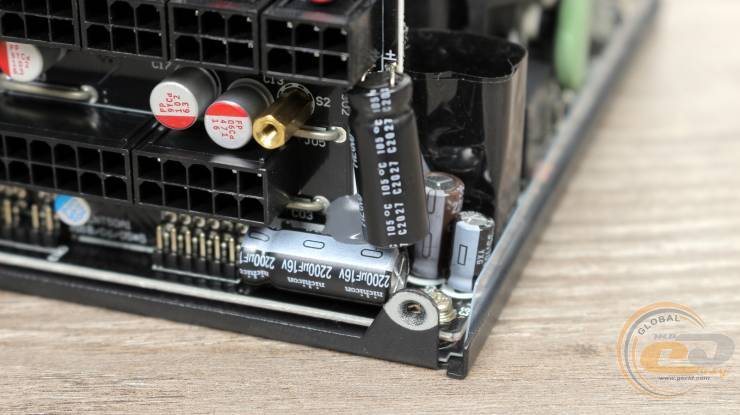

Несколько слов о конденсаторах. По всему источнику мы встречали только высокотемпературные элементы от известных японских брендов Nichicon и Nippon Chemi-con, а также твердотельные решения. Поэтому наличие 10-летней гарантии нас ничуть не удивляет.
Подобно младшему решению, микросхема-супервайзер Weltrend WT7527V реализует полный набор защит:
- защиту от повышенного выходного напряжения (OVP);
- защиту от пониженного выходного напряжения (UVP);
- защиту от короткого замыкания (SCP);
- защиту от перегрузки по мощности (OPP);
- защиту от перегрузки по току каждого канала (OCP);
- защиту от перегрева (OTP).
Кросс-нагрузочные характеристики
Ну хорошо, а что у нас с выходными показателями?
Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

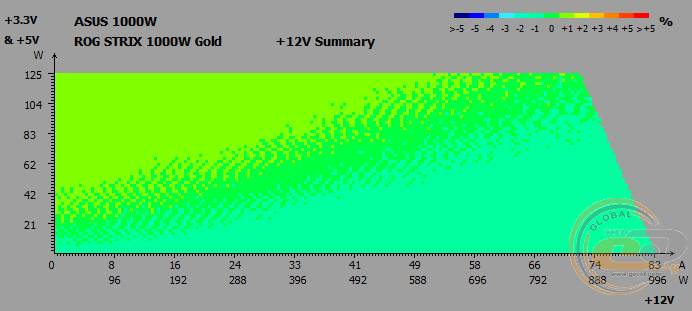

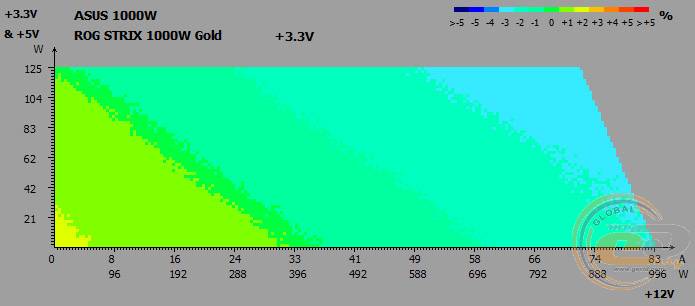

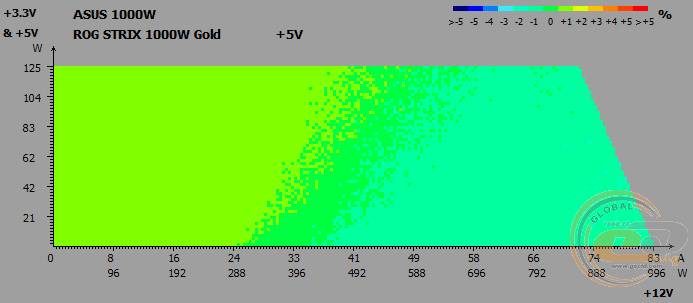

Во время кросс-нагрузочных тестов на основных линиях питания ASUS ROG Strix 1000W были зафиксированы следующие отклонения:
- линия +3,3В: от -3% до +2%;
- линия +5В: от -1% до +1%;
- линия +12В: от -1% до +1%.
На всех каналах имеем отличные показатели, которые заметно уже допустимых значений. Особенно порадовало состояние линий +5В и +12В – всего ±1% от номинала!

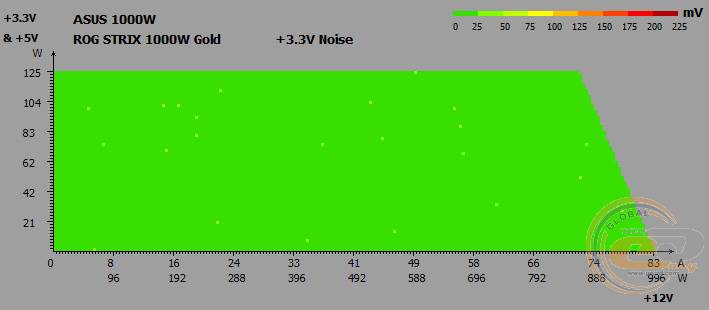

Шумы и пульсации во всем диапазоне напряжений
Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):
- линии +3,3В и +5В: 50 мВ;
- линия +12В: 120 мВ.

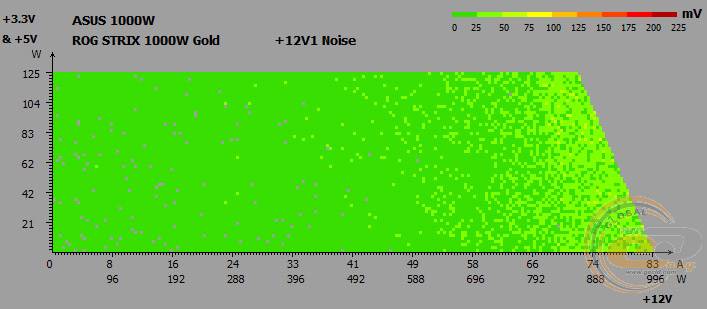

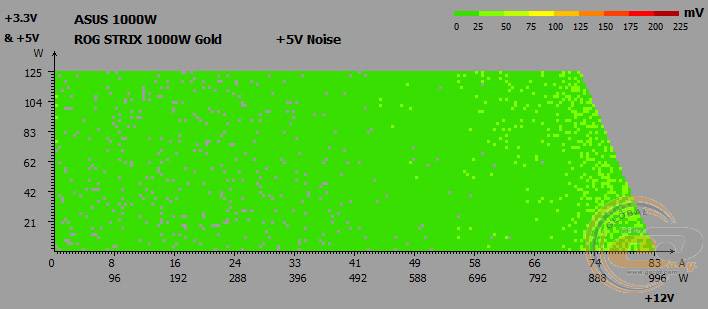

С пульсациями также никаких проблем – преимущественно имеем значения до 25 мВ, с редкими скачками до 50 мВ на младших линиях и до 100 мВ на старшей +12В.

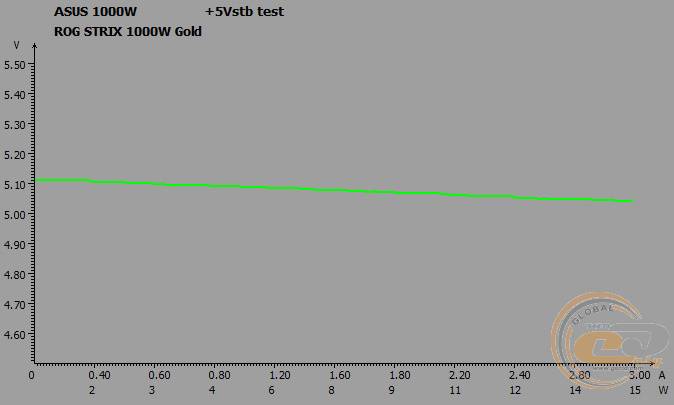

Дежурная линия питания +5VSB
Состояние дежурной линии питания в блоке ASUS ROG Strix 1000W замечаний не вызвало. В зависимости от нагрузки напряжение на ней меняется в допустимых пределах: от 5,11 до 5,04 В (от 2,2% до 0,8%).
PFC
Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:
Нагрузка, Вт |
100 |
200 |
300 |
400 |
500 |
600 |
700 |
800 |
1000 |
Нагрузка*, % |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
100 |
PFC |
0,82 |
0,93 |
0,96 |
0,97 |
0,97 |
0,98 |
0,98 |
0,98 |
0,98 |
Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.
Модуль APFC блока питания – и тот хорош. При потребляемой мощности в 200 Вт коэффициент PFC достиг 0,93, что и требовалось согласно стандарту 80 PLUS Gold (0,9 при 50% нагрузке). Максимальное же значение (0,98) зафиксировано при нагрузке 600 Вт и выше.

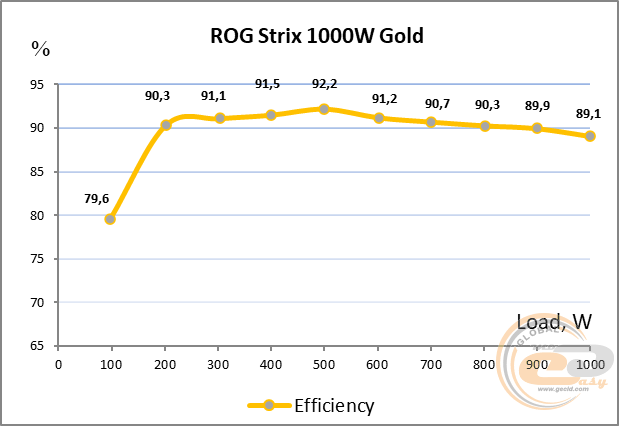

КПД
Тест реальной эффективности при разных нагрузках подтвердил соответствие модели ASUS ROG Strix 1000W стандарту 80 PLUS Gold для напряжения 230 В. При нагрузках 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 88%, 92% и 88% соответственно. Наиболее эффективным источник оказался при нагрузке от 190 до 890 Вт – в этом диапазоне КПД превышает 90%.
Система охлаждения и температурный режим

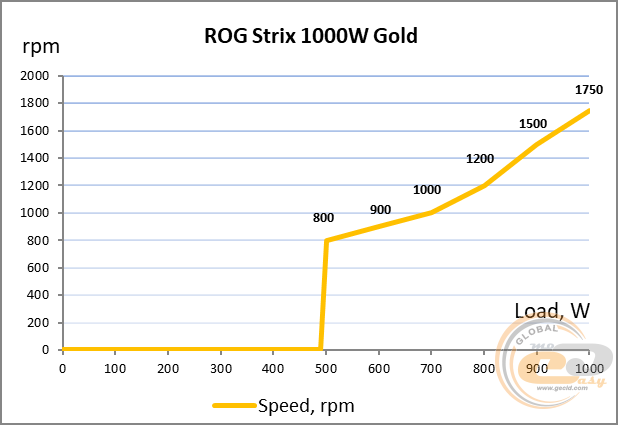

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 23-27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.
Переключатель на тыльной панели ASUS ROG Strix 1000W Gold позволяет активировать гибридный режим работы СО, в котором вентилятор до определенного момента не будет вращаться вовсе. В нашем случае вертушка стартовала при нагрузке 500 Вт, и до отметки 700 Вт она работала очень тихо. Далее шум от ее вращения повышался до среднего уровня при нагрузке 900 – 1000 Вт (скорость до 1750 об/мин).
Если потребности в полупассивном режиме вы не видите, тогда одним нажатием кнопки на тыльной панели можно активировать пропеллер даже при минимальном энергопотреблении. Частота его вращения составит очень тихие 770 об/мин.

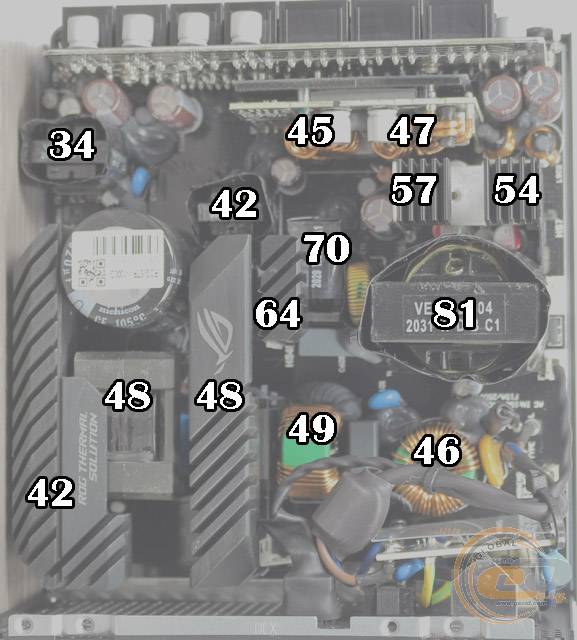

Для ушей приятно, а для компонентов? Самым горячем узлом традиционно стал главный трансформатор. Он прогрелся до 81°C, что является хорошим показателем. Остальные же элементы оставались еще более холодными.
Посторонние шумы во время работы блока питания
Как показала практика, на всем диапазоне номинальной мощности ASUS ROG Strix 1000W не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора. Это очень важно для устройства с гибридной работой СО.
OverLOAD
Нагрузку на тестируемую модель мы увеличивали до 1200 Вт (+20%), а выходные показатели все еще оставались в норме. Напомним, 850-ваттный ASUS ROG THOR 850W Platinum смог кратковременно выдержать 1180 Вт, а при 1200 Вт уже сработала защита от перегрузки.
На этом мы успокоились и перешли к тестам на реальной системе.
Практические испытания на реальной конфигурации
Для построения реальной компьютерной системы задействован мощный 12-ядерный процессор AMD Ryzen 9 3900XT. В качестве видеоускорителей мы использовали модели ASUS TUF GAMING GeForce RTX 3090 OC и ASUS ROG Strix GeForce RTX 2080 Ti OC с TDP на уровне 250-350 Вт.
Материнская плата |
MSI MEG X570 GODLIKE (Socket AM4, AMD X570) |
Процессор |
AMD Ryzen 9 3900XT (Socket AM4, 12/24 x 3,8 – 4,7 ГГц, 105 Вт) |
Кулер |
Noctua NH-U12A |
Оперативная память |
2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW |
Видеокарты |
ASUS TUF GAMING GeForce RTX 3090 OC ASUS ROG Strix GeForce RTX 2080 Ti OC |
SSD |
Apacer Panther 480 GB |
Корпус |
be quiet! Pure Base 600 Window |
Ваттметр |
Seasonic PowerAngel |
Мультиметр |
MASTECH MY64 |
Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась с помощью стресс-теста FPU+GPUs в AIDA64. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, а напряжение на линиях питания +12В, +5В и +3,3В фиксировалось мультиметром MASTECH MY64.
В результате измерения напряжения питания на выходных линиях были получены следующие значения:
Режим |
Величина, В |
Отклонение, % |
+12В |
||
Idle |
12,09 |
+0,8 |
Burn |
12,21 |
+1,8 |
+5В |
||
Idle |
5,07 |
+1,4 |
Burn |
5,12 |
+2,4 |
+3,3В |
||
Idle |
3,34 |
+1,2 |
Burn |
3,39 |
+2,7 |
Входное энергопотребление, Вт |
||
Idle |
84 |
|
Burn |
805 |
ASUS ROG Strix 1000W Gold без проблем справился с питанием столь производительной системы, да и еще с хорошим запасом по мощности. Просадок нет, а верхний предел отклонений напряжений находится на уровне +2,7%, что гораздо ниже допустимых +5%. Отлично, что ж тут еще сказать!
Энергопотребление в простое и в выключенном состоянии компьютера
В дополнение ко всему вышеперечисленному, блок питания ASUS ROG Strix 1000W порадует своего владельца низким энергопотреблением в выключенном состоянии (2 Вт) компьютера и в спящем режиме (3 Вт).
Итоги
Несмотря на немалую мощность, ASUS ROG Strix 1000W Gold (ROG-STRIX-1000G) очень напоминает 650-ваттную версию из данной линейки, что, впрочем, не удивительно.
На месте тот же узнаваемый дизайн и довольно компактные размеры, «золотой» КПД, выходные показатели с небольшими отклонениями от номиналов, высокое качество элементной базы и двойной шарикоподшипник в основе вертушки. Как следствие, имеем 10 лет гарантии, которые позволят использовать новинку для питания не одного поколения процессоров и видеокарт.
Очень понравилось, что аж до отметки 500 Вт система охлаждения сможет работать полностью бесшумно. Да и до 700 Вт вертушка вращается очень тихо. Далее же производитель старался удержать баланс между акустическим комфортом и внутренним нагревом компонентов, и, по нашему скромному мнению, ему это удалось.
Если же сравнивать новинку с «платиновым» ASUS ROG THOR 850W, то при близкой стоимости он предлагает еще более интересный дизайн с подсветкой и экраном на боковине, а также более высокий КПД. Но все же в плане мощности первенство за ASUS ROG Strix 1000W Gold. А вот нужно ли вам 1000 Вт – это уже другой вопрос. Ведь и 850-ваттника с лихвой хватит для питания системы с парой мощных видеокарт, тем более при наличии аналогичного количества коннекторов PCIe. Разве что вы планируете покупку парочки NVIDIA GeForce RX 3090…
В итоге ASUS ROG Strix 1000W имеет все шансы порадовать своего владельца. Но вот готовы ли вы выложить около $260 за такой блочек? Ваши комментарии позволят получить самые разносторонние ответы на данный вопрос, так что не стесняйтесь делиться своим мнением.
Достоинства:
- узнаваемый дизайн с фирменными чертами;
- высокий уровень КПД (80 PLUS Gold);
- большая выходная мощность (1000 Вт);
- достойный запас по мощности (более 20%);
- современная схемотехника с использованием DC-DC-преобразователей;
- отличное состояние напряжения на линиях питания +12В, +5В и +3,3В;
- отсутствие просадок напряжений при подключении к мощной конфигурации;
- низкие пульсации;
- наличие всех видов защит;
- возможность работы в широком диапазоне сетевого напряжения;
- активный метод компенсации реактивной мощности;
- низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
- полностью модульная система кабелей;
- наличие шести 6+2-контактных разъемов PCIe;
- очень эффективная система охлаждения с гибридным режимом работы;
- довольно тихий 135-мм вентилятор на двойном шариковом подшипнике;
- использование исключительно японских электролитов;
- 10 лет гарантии.
