Обзор блока питания ASUS TUF Gaming 650W Bronze: «бронзовое» пополнение в линейке

С 2018-го у нас на тестировании побывали три блока питания ASUS мощностью 650, 850 и 1200 Вт. Эти «платиновые» и «золотые» представители линеек ASUS ROG Thor и ROG Strix не разочаровали. Отчасти это объясняется их немалой стоимостью – от $140 до почти $400. Но в этот раз к нам приехало более скромное решение.

На отечественном рынке цены на БП серии ASUS TUF Gaming равны $95 за 550-ваттную модель и $105 за 650-ваттник. Также на глобальном сайте производителя упоминаются решения мощностью 450 Вт и 750 Вт, но на украинской странице их нет.

ASUS TUF Gaming 650W Bronze

У нас же на очереди знакомство именно с 650-ваттным блоком питания ASUS TUF Gaming 650W Bronze. Усаживайтесь или ложитесь поудобнее, ведь нам есть что рассказать.

Спецификация

Модель

ASUS TUF Gaming 650W Bronze

(TUF-Gaming-650B)

Тип

ATX12V / EPS 12V

Номинальная мощность, Вт

650

Мощность по каналу 12В, Вт

612

Мощность линий +3,3В и +5В, Вт

130

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

25

Максимальный выходной ток канала +5В, А

25

Максимальный выходной ток канала +12В, А

51

Максимальный выходной ток канала -12В, А

0,8

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

3

Входное напряжение, В

100 − 240

Частота, Гц

47 – 63

Входной ток, А

5 – 10

КПД, %

≤88

Сертифицирован 80 PLUS

Bronze

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

98

PCIe-разъемов

4 (6+2-контактные)

Модульный

Нет

Размеры вентилятора, мм

135 х 135 х 25

Тип подшипника вентилятора

Двойной шарикоподшипник (2 Ball Bearing)

Защиты

OPP, OVP, UVP, OCP, OTP, SCP

Размеры, мм

150 х 150 х 86

Вес, кг

2,06

Гарантия, лет

6

Сайт производителя

ASUS

ASUS TUF Gaming 650W Bronze

Упаковка и комплект поставки

Красивая коробка в темных тонах создавалась именно для версии мощностью 650 Вт. Здесь обозначены ключевые ее особенности и характеристики, правда, в основном на английском.

ASUS TUF Gaming 650W Bronze

Комплект поставки весьма богатый. В наличии два сетевых шнура питания для розеток разных типов, крепежные винты, многоразовые и одноразовые стяжки, бумажная документация, а также набор наклеек (хватит, чтобы обклеить системник, смартфон, холодильник и т.д.).

Внешний вид

ASUS TUF Gaming 650W Bronze

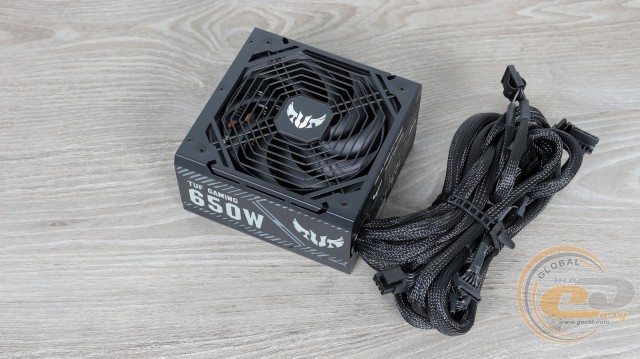

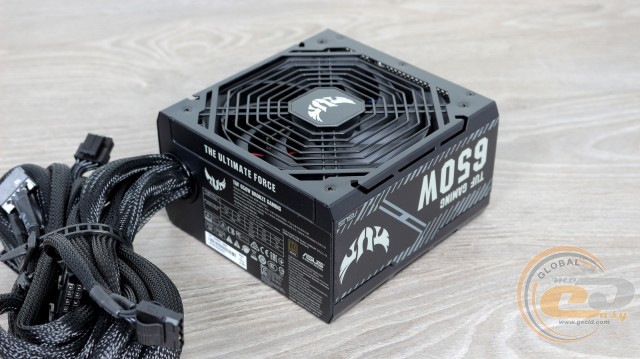

В отличие от вышеупомянутых решений, ASUS TUF Gaming 650W Bronze лишен диагональных линий на решетке вентилятора. Но появились другие детали, которые позволят различить новинку на фоне многих других источников. К примеру, скошенные грани, оборудованные вырезами. Да и применение весьма габаритного 135-мм вентилятора в сравнительно компактном устройстве (150 х 150 х 86 мм) придает ему весьма агрессивный вид.

ASUS TUF Gaming 650W Bronze

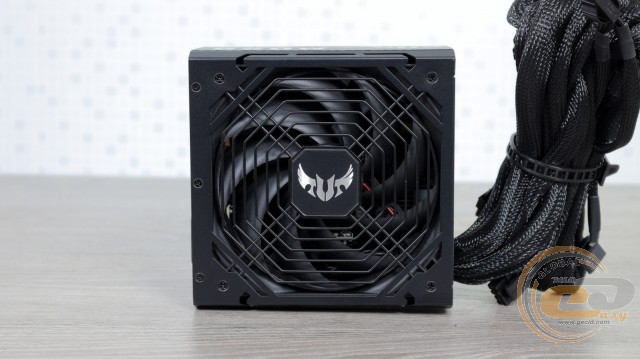

Вертушка лишь самую малость смещена в сторону от входного разъема. Ее прикрывает восьмигранная решетка-гриль, на которой красуется фирменный логотип линейки ASUS TUF Gaming.

ASUS TUF Gaming 650W Bronze

Есть такой и на тыльной панели, рядом с кнопкой включения и входным разъемом питания.

ASUS TUF Gaming 650W Bronze

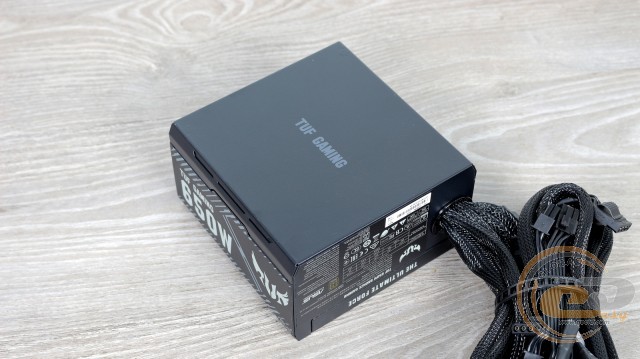

Противоположная пропеллеру стенка украшена надписью, а скошенные грани дополнены вентиляционными прорезями.

ASUS TUF Gaming 650W Bronze

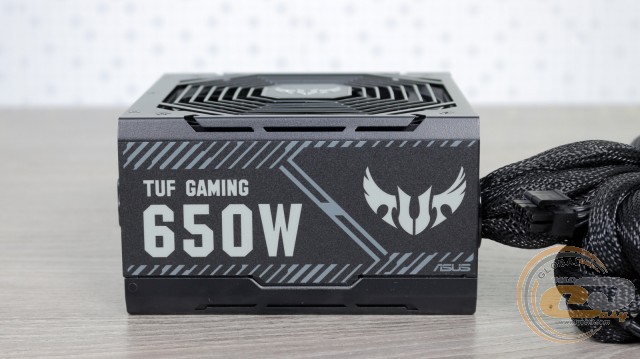

Для владельцев корпусов с прозрачными панелями на обоих боковинах предусмотрены декоративные наклейки.

ASUS TUF Gaming 650W Bronze

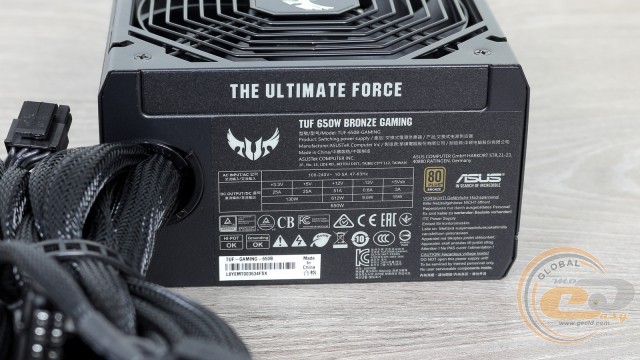

Самый информативный элемент разместился возле выходных проводов – несколько непривычно, но отнюдь не принципиально. Здесь отмечено использование единственной 12-вольтной линии мощностью 94% от номинала, а также возможность предоставить до 130 Вт для младших каналов +3,3В и +5В.

ASUS TUF Gaming 650W Bronze

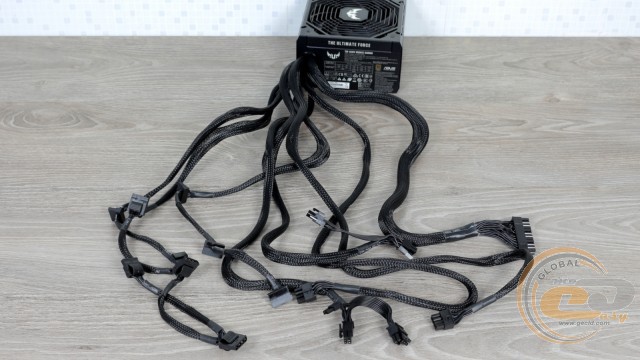

Все кабели у ASUS TUF Gaming 650W Bronze выведены из корпуса. Они набраны из круглых проводов преимущественно калибра 18 AWG, помещенных в нейлоновую оплетку.

ASUS TUF Gaming 650W Bronze

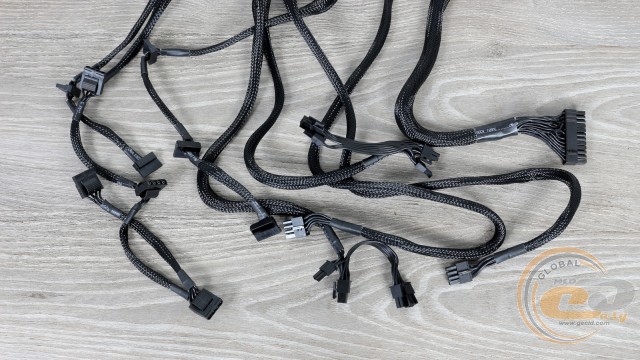

Основные коннекторы питания представлены 20+4-контактным ATX и одним 4+4-контактным ATX12V. Для питания пары видеокарт в составе новинки имеются четыре 6+2-контактных PCIe на двух отдельных кабелях. Периферийные коннекторы позволят подсоединить пять устройств SATA и четыре PATA.

ASUS TUF Gaming 650W Bronze

Провода имеют запас по длине, особенно понравилось применение 80-см ATX12V. А вот расстояние между коннекторами SATA весьма скромное (всего 10 см). В некоторых корпусах этого будет достаточно, но бывают исключения из правил.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Калибр проводов

20+4-контактный ATX

1

60

16-20 AWG

4+4-контактный ATX12V

1

80

18 AWG

два 6+2-контактных PCIe

2

55-65

18 AWG

три SATA

1

40-50-60

18 AWG

два SATA

1

40-50

18 AWG

четыре PATA (Molex)

1

40-55-70-80

18 AWG

Внутреннее устройство

ASUS TUF Gaming 650W Bronze

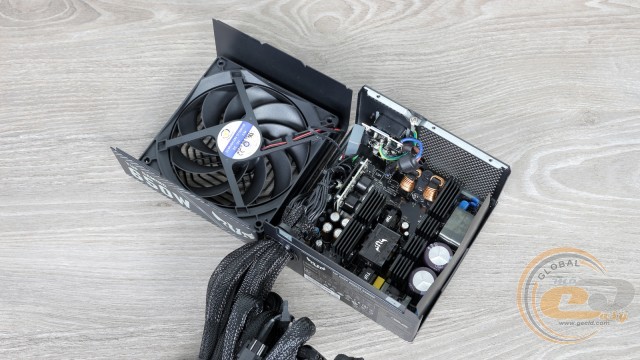

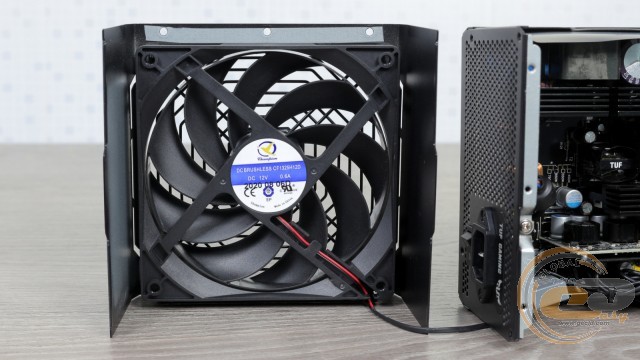

Активно охлаждать внутренний мир ASUS TUF Gaming 650W Bronze призван 135-мм 9-лопастный вентилятор Champion CF1325H12D, который ранее нам не встречался. Он использует ступицу меньшего размера, удлиненные лопасти и внешнее кольцо для увеличения воздушного давления. Такой подход под названием Axial-tech нам уже знаком по некоторым видеокартам ASUS.

Согласно заявлению производителя, в основе вертушки лежит надежный двойной шарикоподшипник (Dual ball bearing). Электротехнические показатели пропеллера вполне обычные – он потребляет всего 7,2 Вт (12 В при 0,6 А), подключаясь через съемный двухконтактный коннектор.

ASUS TUF Gaming 650W Bronze

За пассивный отвод тепла отвечают два немаленьких радиатора – по одному в первичной и вторичной цепи. При нагрузке до 30% вентилятор не вращается, и весь отвод тепла ложится именно на эти два металлические кусочка.

Теперь перейдем к отдельным узлам ASUS TUF Gaming 650W Bronze. На сайте производителя указано, что конденсаторы и дроссели соответствуют требованиям военно-промышленных стандартов. По крайней мере, это должно быть актуально для элементов в критически важных узлах. Давайте посмотрим, что именно имелось ввиду.

ASUS TUF Gaming 650W Bronze

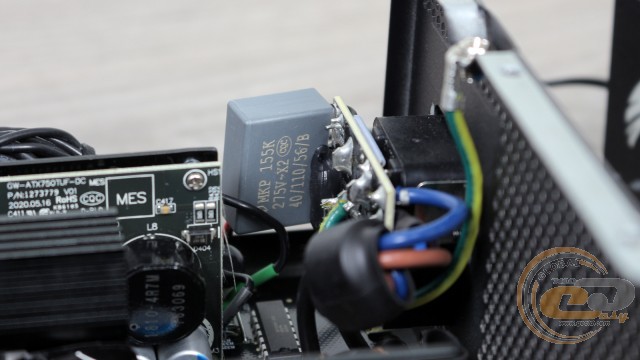

Часть входного EMI-фильтра в виде трех конденсаторов (одного X и двух Y) распаяна у входного разъема.

ASUS TUF Gaming 650W Bronze

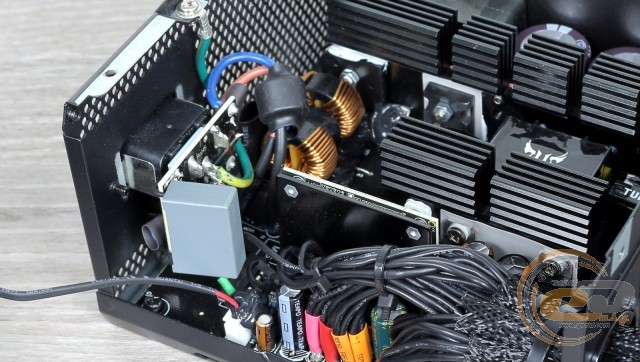

Остальные составляющие узла (два дросселя, пара Y-конденсаторов и варистор) разместились на основной PCB. Мы не досчитались как минимум одного X-конденсатора, хотя посадочное место возле одной из катушек явно пустует.

Далее на радиаторе видна диодная сборка для выпрямления напряжения, …

ASUS TUF Gaming 650W Bronze

…а с обратной его стороны находится еще один аналогичный элемент. Обозначение GBU15K указывает на поддержку тока силой аж до 15 А.

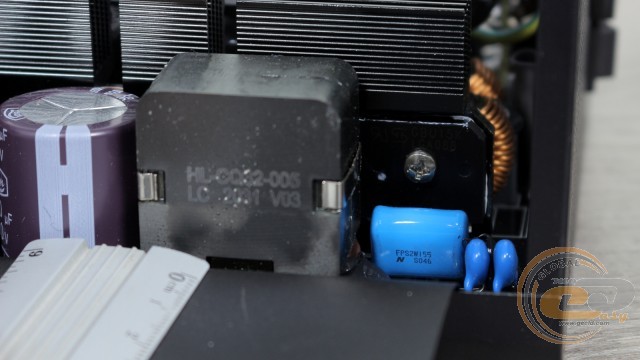

Рядом размещен дроссель узла APFC, а его силовые элементы закреплены на том же радиаторе, что и диодный мост.

ASUS TUF Gaming 650W Bronze

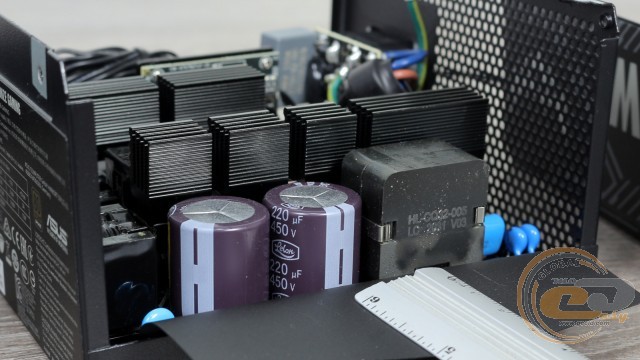

Входные конденсаторы представлены решениями от тайваньского производителя Lelon. Многим это название встречается впервые, но в сети их упоминают вместе с более известными середнячками вроде CapXon.

Общая емкость в 440 мкФ сравнительно небольшая для 650-ваттника, и именно такое значение встречается в других, близких по мощности и ценовому сегменту решениях. Зато радует их принадлежность к высокотемпературной серии (105°C).
