Обзор блока питания be quiet! STRAIGHT POWER 12 1200W: в лучших традициях

Источники питания под брендом be quiet! привлекают многих покупателей сочетанием строгого неординарного дизайна, достойного качества, низкого шума и высокой энергоэффективности. Да, даже самые доступные представители модельного ряда имеют сертификат 80 PLUS Bronze, в то время как топовые решения получили наивысшую отметку 80 PLUS Titanium.

Упомянутые выше аспекты производитель пытался еще больше воплотить и в новых моделях блоков питания. Яркий пример этого – "платиновый" be quiet! STRAIGHT POWER 12 1200W, о котором мы в деталях и расскажем дальше в материале.

Спецификация

Модель	be quiet! STRAIGHT POWER 12 1200W
Тип	ATX12V 3.0 / EPS12V 2.92
Номинальная мощность, Вт	1200
Пиковая мощность, Вт	1270
Мощность канала +12В, Вт	1200
Мощность 12VHPWR, Вт	800
Мощность линий +3,3В и +5В, Вт	150
Количество линий +12В	1
Максимальный входящий ток канала +3,3В, А	25
Максимальный входящий ток канала +5В, А	25
Максимальный входящий ток канала +12В, А	100
Максимальный входящий ток канала -12В, А	0,5
Максимальный входящий ток канала +5Vsb (дежурная линия питания), А	3
Входное напряжение, В	110 – 240
Частота напряжения питания, Гц	50 – 60
Входной ток, А	7,5 – 15
КПД, %	≥94
Сертификация 80 PLUS	Platinum
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≥99
Время удержания при 100% нагрузке, мс	23
PCIe-разъемов	4 (6+2-контактные)
Разъем PCIe 5.0 (12VHPWR)	2 (600 Вт)
Модульный	Да
Размеры вентилятора, мм	135 х 135 х 25
Тип подшипника вентилятора	Гидродинамический (FDB)
Защиты	SCP, OPP, OTP, OVP, OCP, UVP, SIP
Время наработки на отказ, ч	>100 000
Размеры (Д х Ш х В), мм	180 x 150 x 86
Вес, кг	2,04
Гарантия, лет	10
Сайт производителя	be quiet!
Страница продукта	be quiet! STRAIGHT POWER 12 1200W

Упаковка и комплект поставки

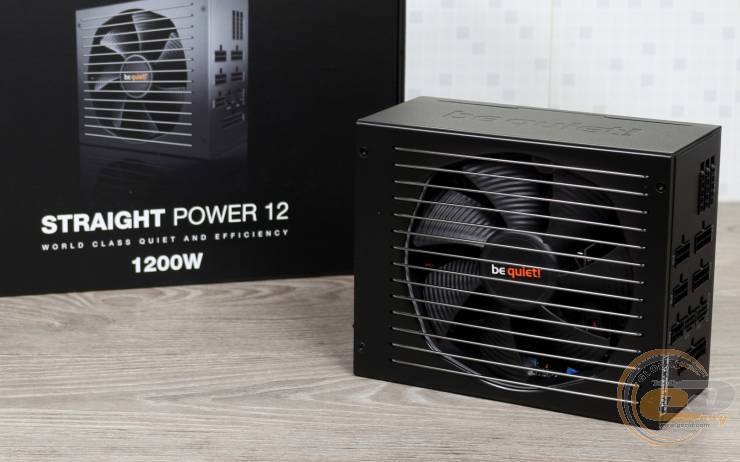

Фирменная коробка содержит базовую информацию об устройстве и QR-код, который направляет на официальный веб-сайт для более подробного знакомства. Внутри блок питания дополнительно защищен с помощью картонных вставок и пузырчатой пленки.

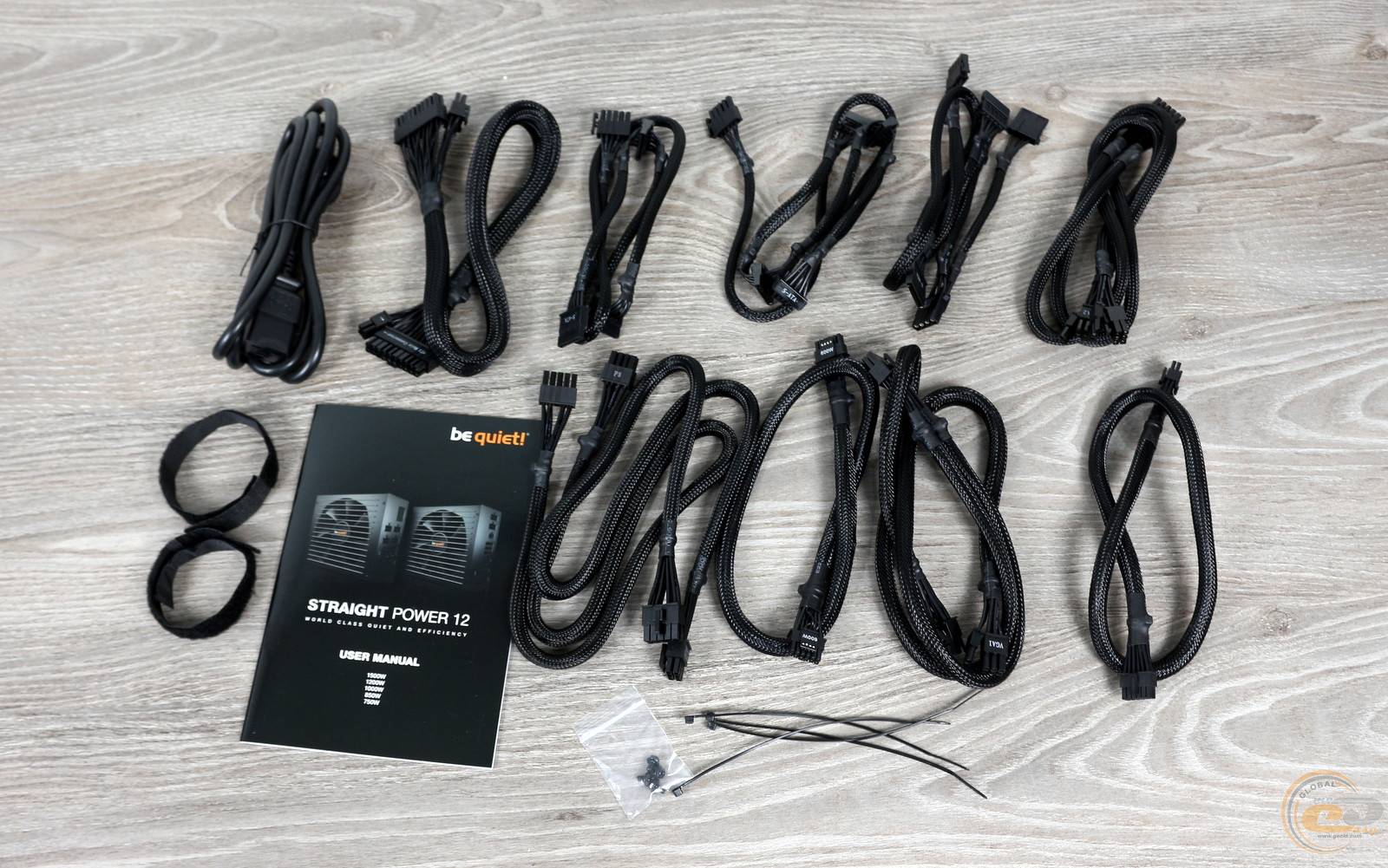

Вместе с be quiet! STRAIGHT POWER 12 1200W производитель заботливо положил:

• кабель питания;
• модульные кабели;
• многоразовые и одноразовые стяжки для проводов;
• крепежные винты;
• руководство пользователя.

Что ж, кроме необходимых вещей есть здесь и приятные дополнительные "бонусы", которые помогут аккуратно проложить кабели в различные комплектующие.

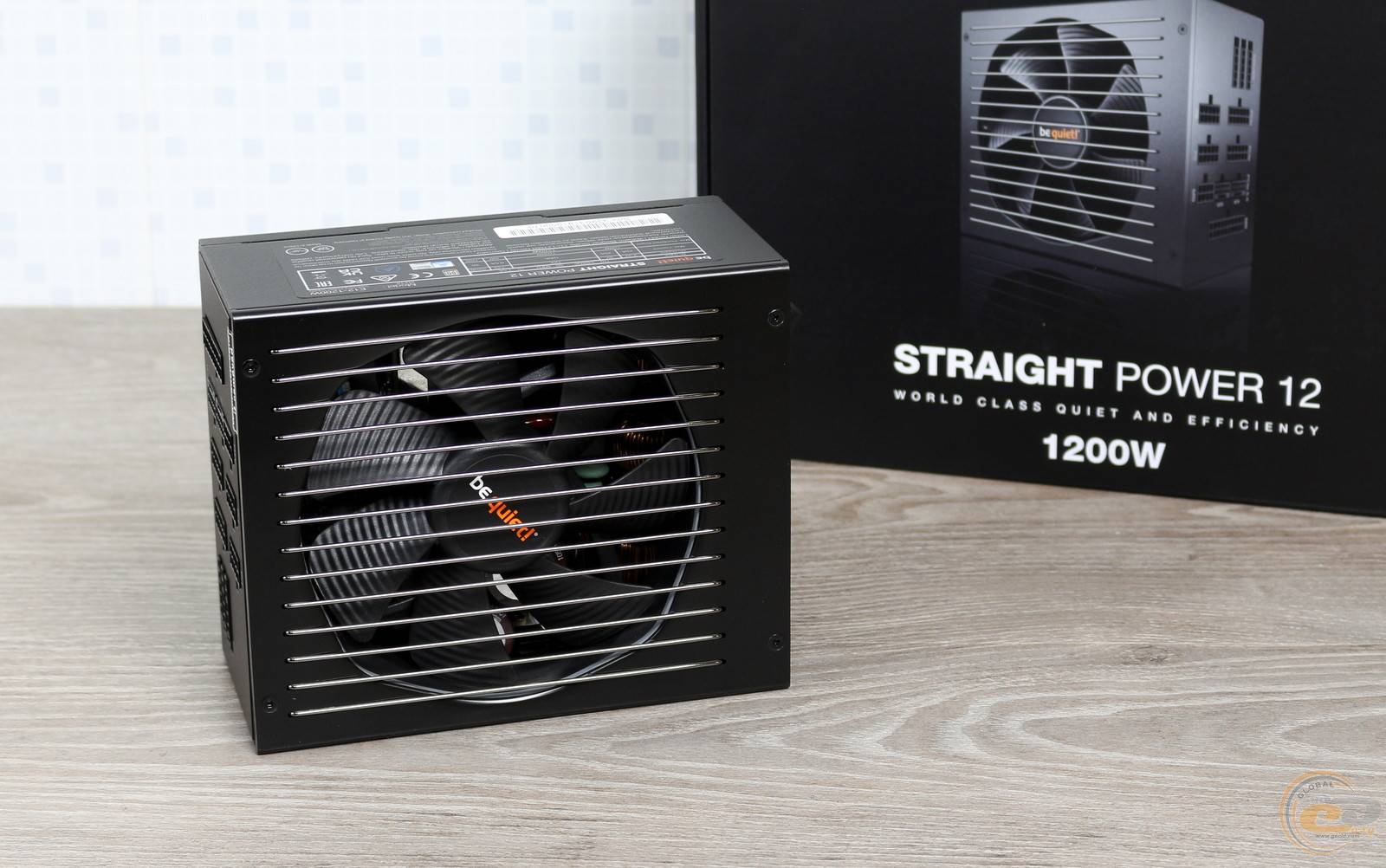

Внешний вид

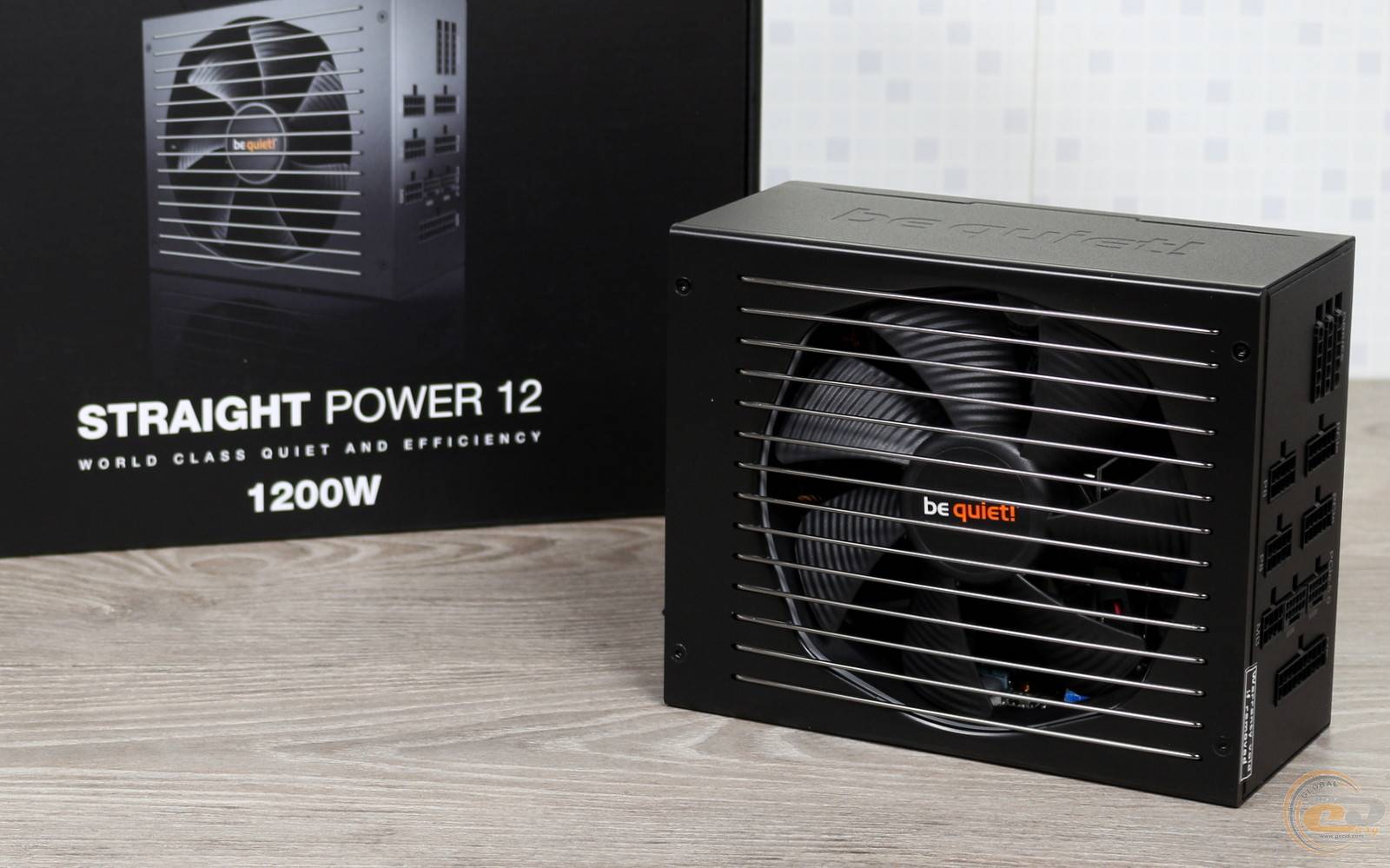

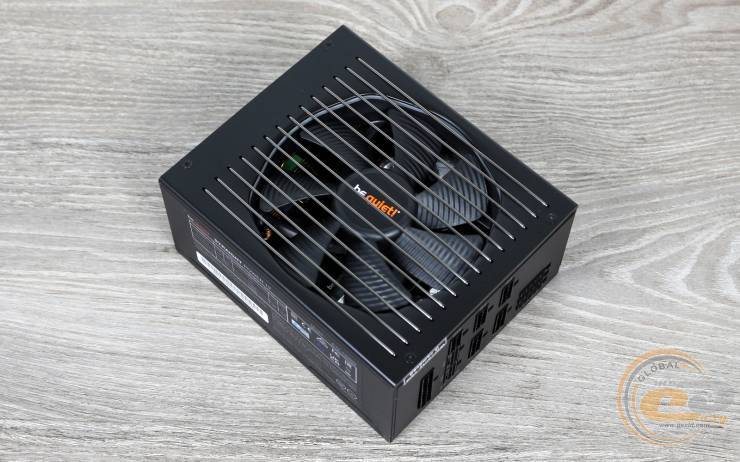

Детали оформления новинки напоминают другое решение из данной линейки – be quiet! Straight Power 11 Platinum 750. Как и прежде, 135-мм вентилятор украшен логотипом производителя и прикрыт продолговатыми блестящими вставками. Что ж, дорогой и элегантный вид вполне соответствует позиционированию устройства по его внутреннему наполнению.

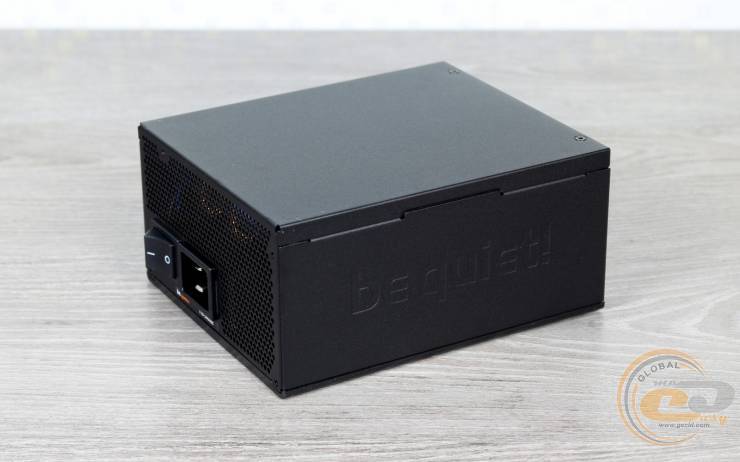

Учитывая большую мощность be quiet! STRAIGHT POWER 12 1200W, его размеры 180 x 150 x 86 мм можно назвать достаточно компактными. Для сравнения, длина протестированного нами ранее 1200-ваттного be quiet! DARK POWER PRO 12 1200W составляет все 200 мм.

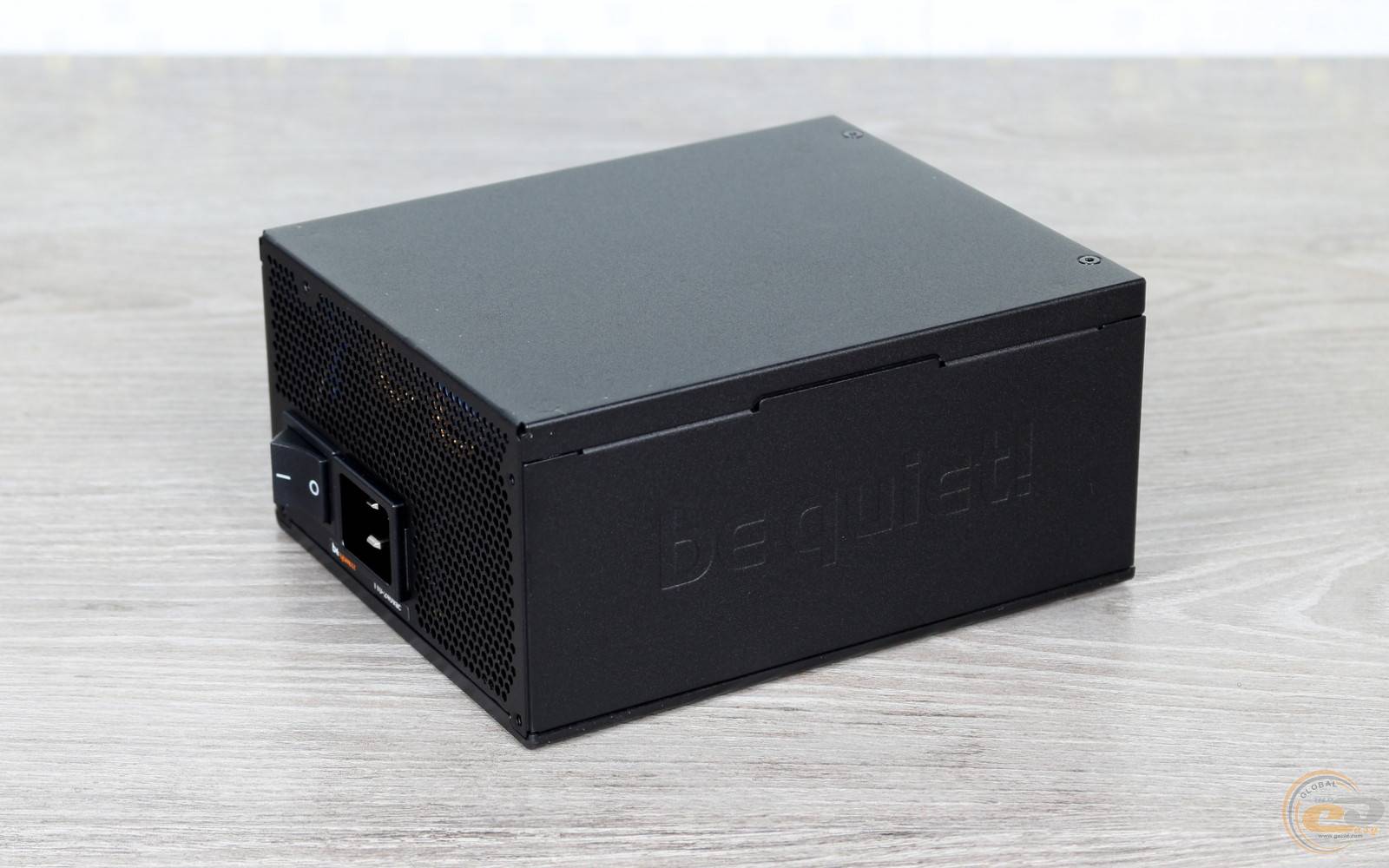

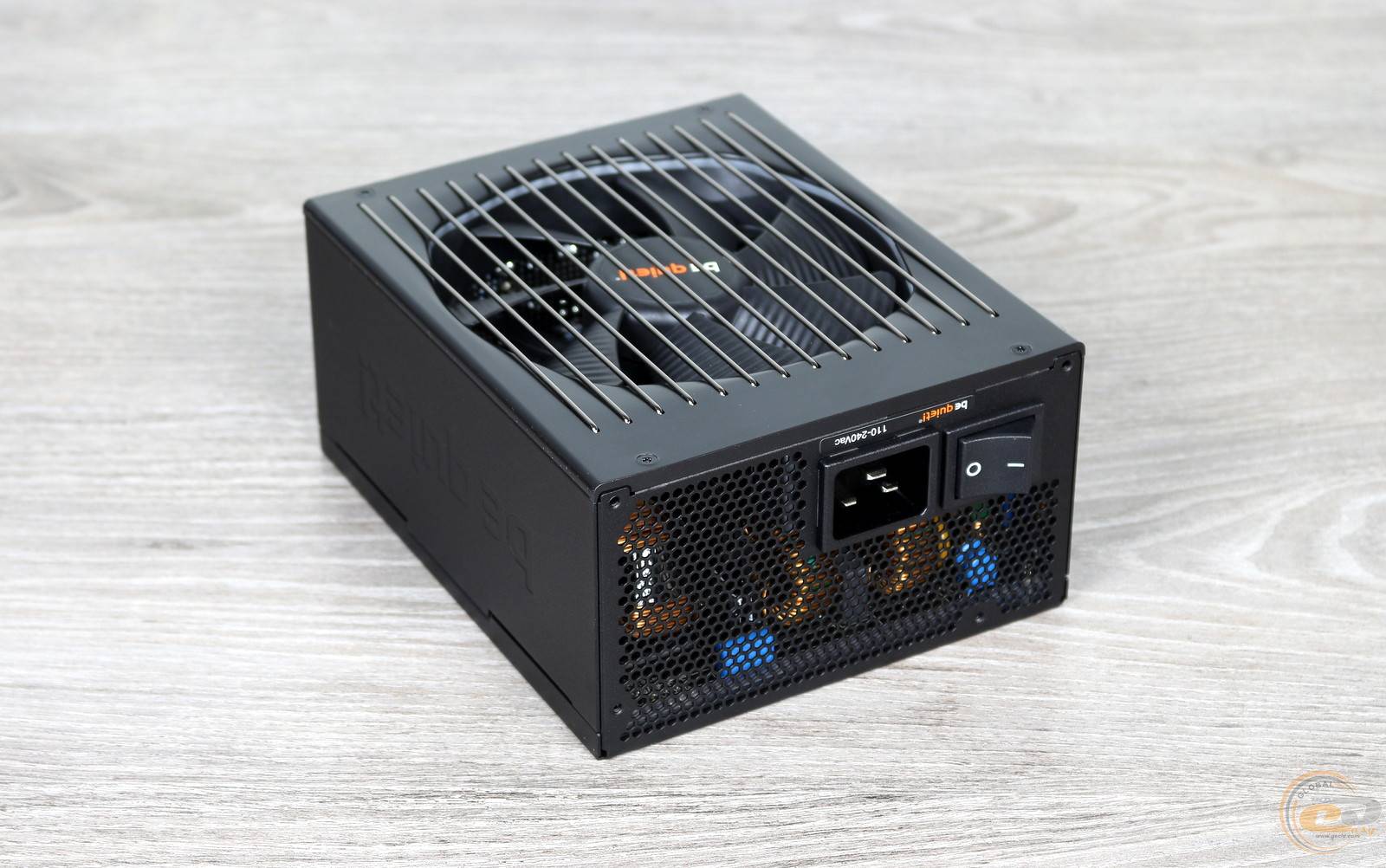

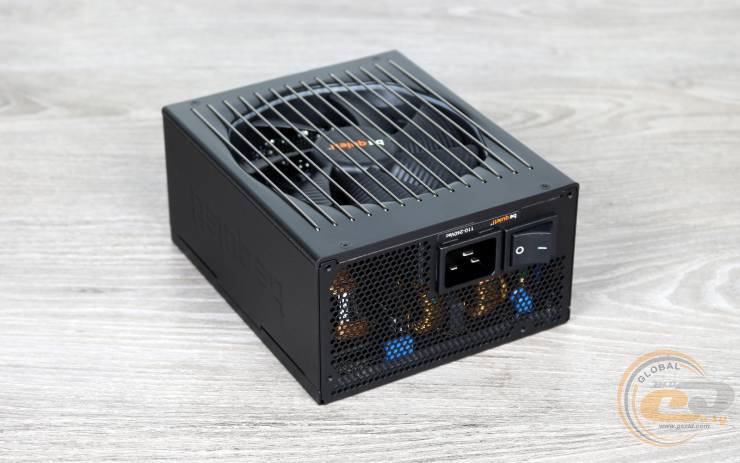

Более привычный тыл украшают два элемента: мощный выключатель и разъем питания, рассчитанный на передачу большой мощности. По соседству с ними есть отверстия-соты и небольшая наклейка с напоминаниями о поддержке устройством широкого диапазона напряжений — от 110 до 240 В.

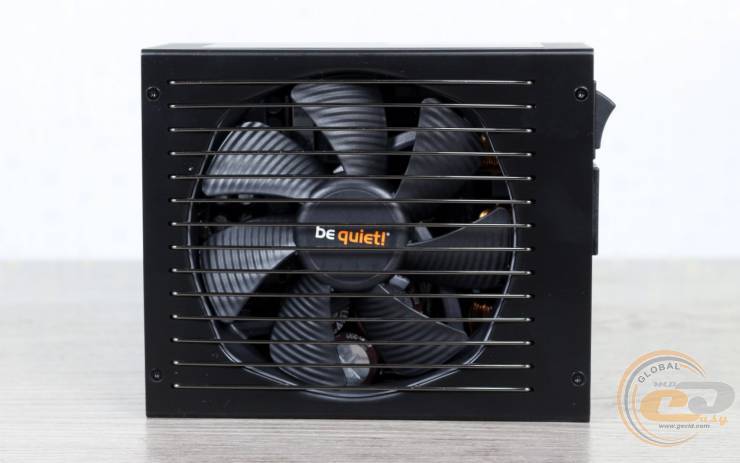

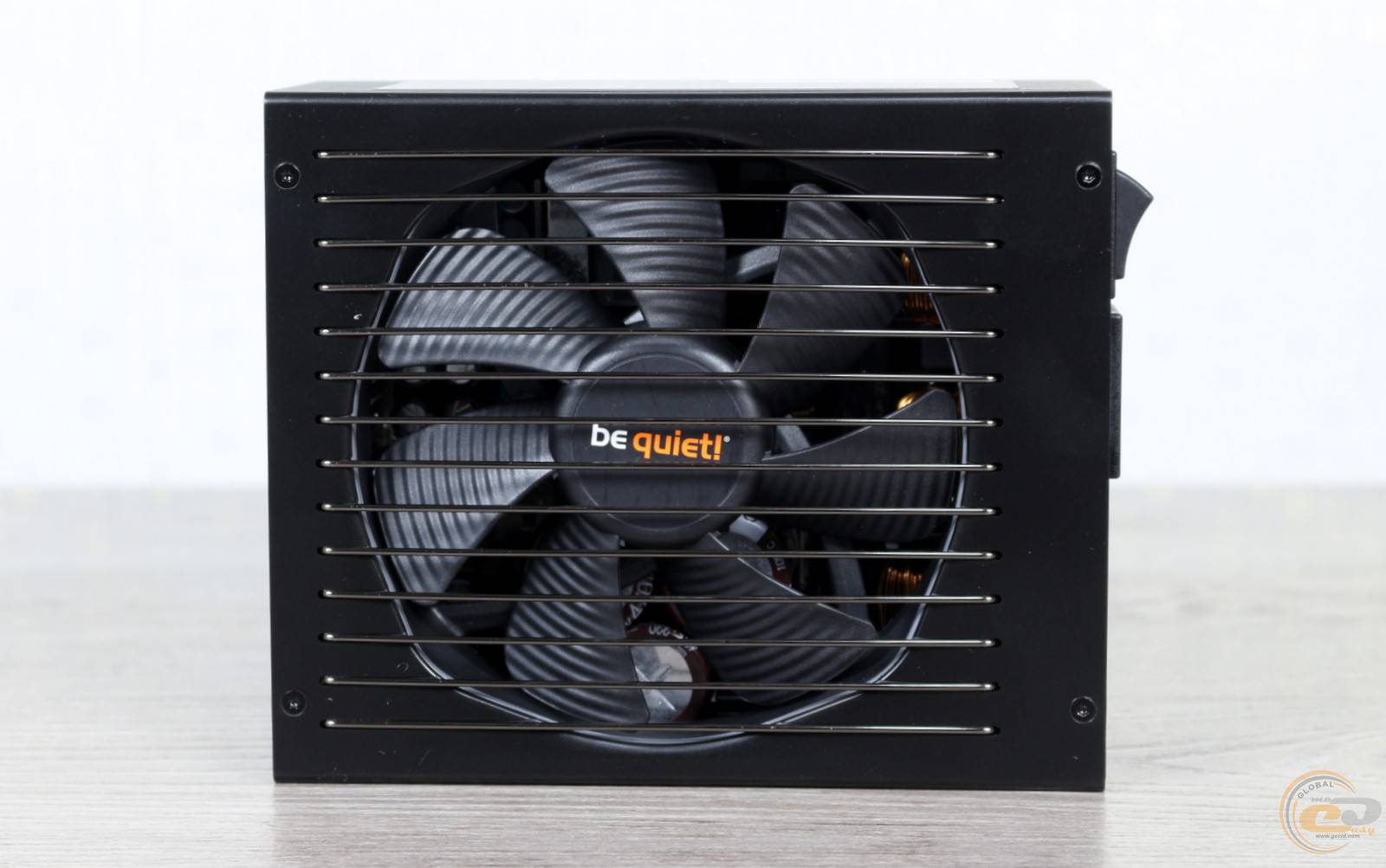

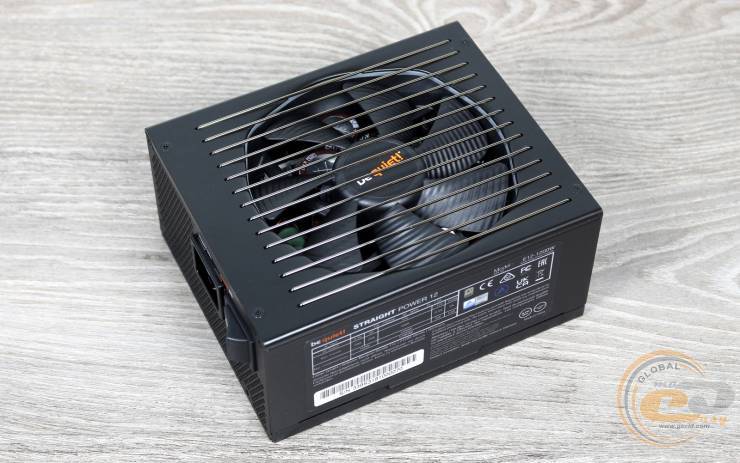

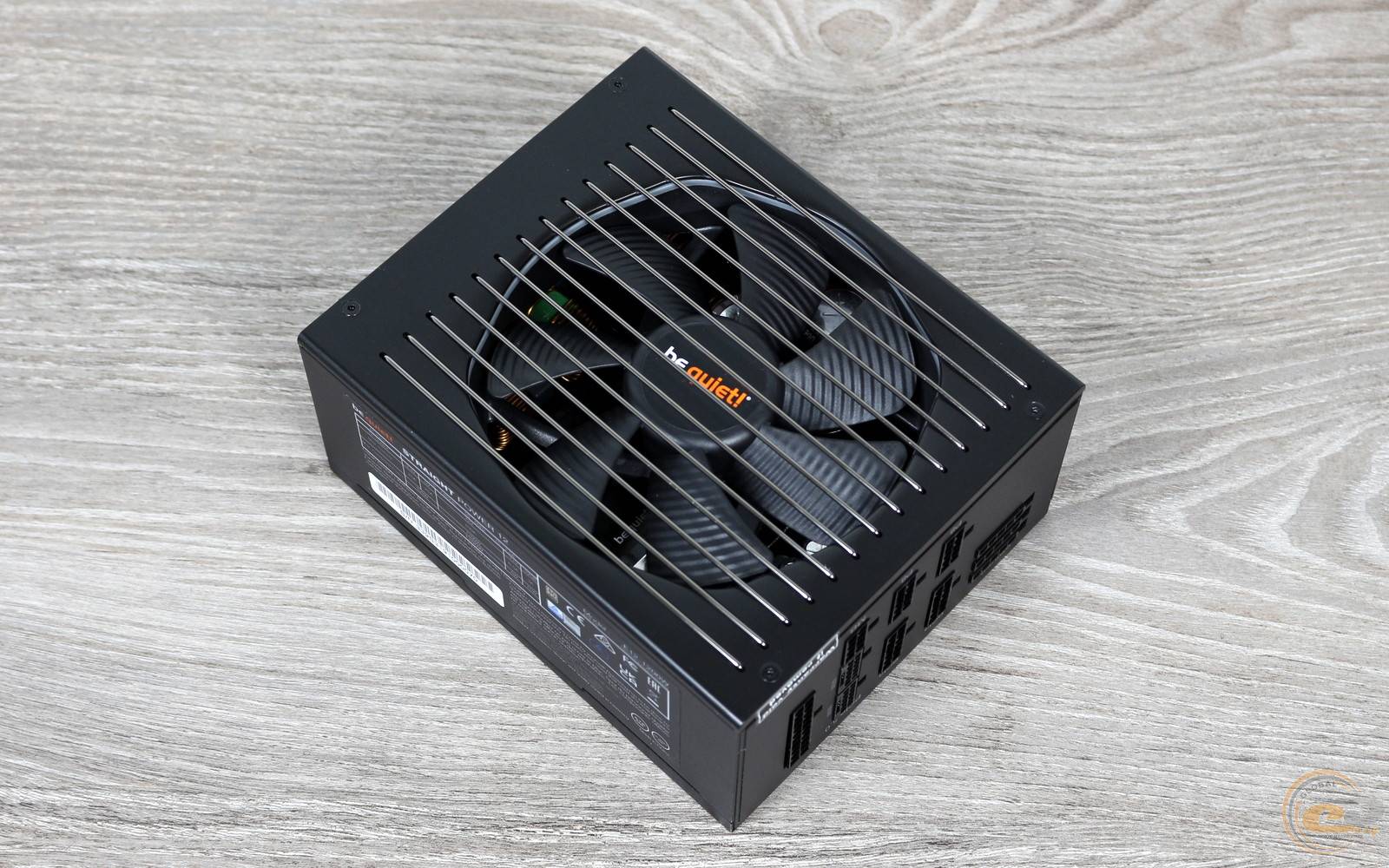

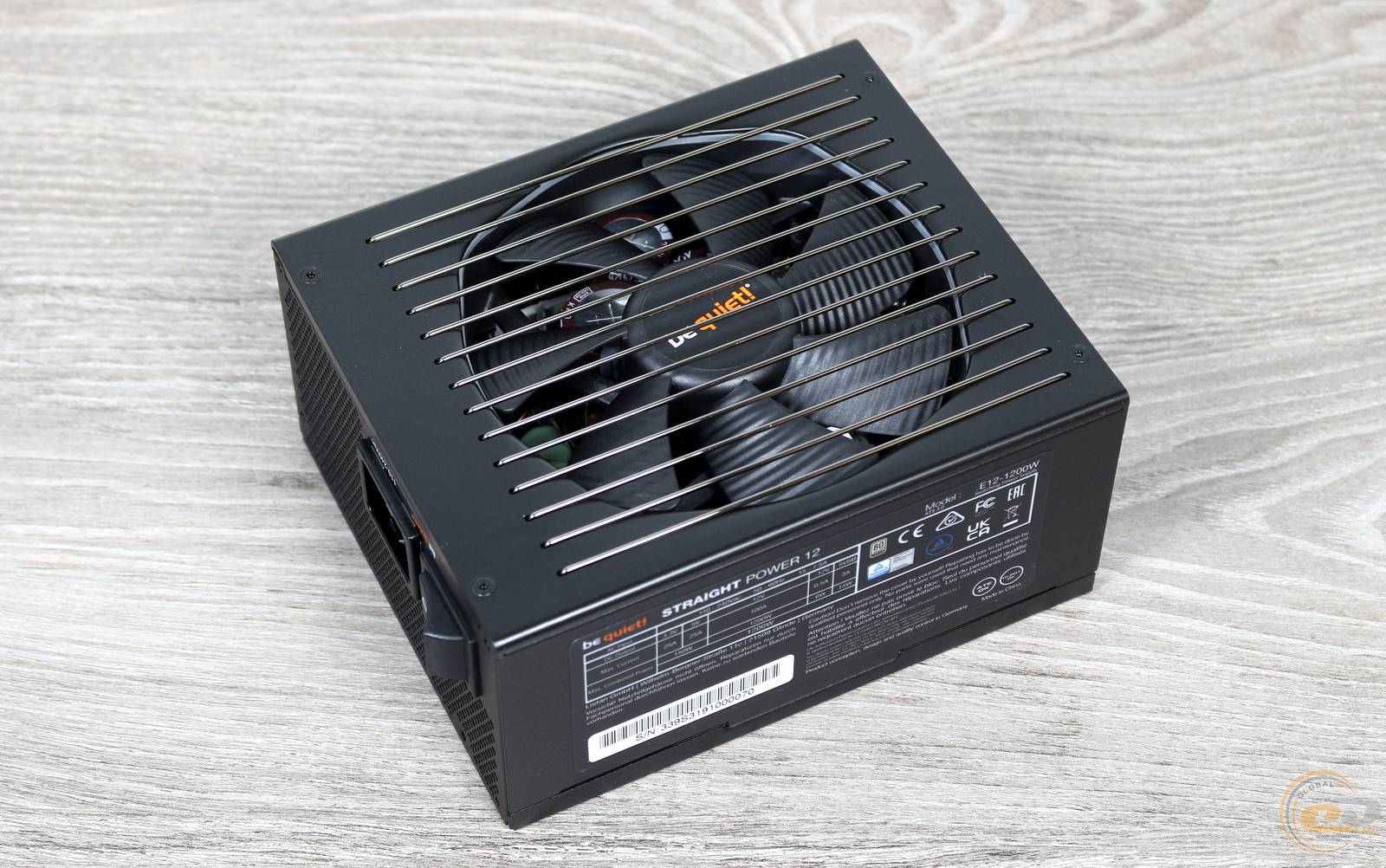

Если блок расположить в корпусе вентилятором вниз, пользователь будет видеть пустую верхнюю панель и фирменную перфорацию на боковине.

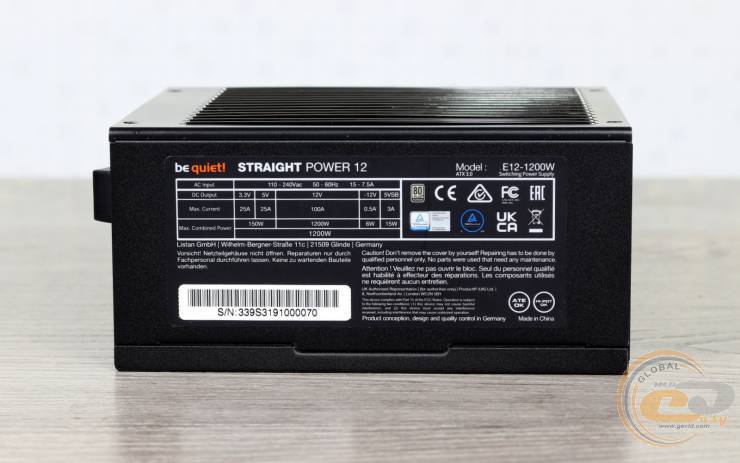

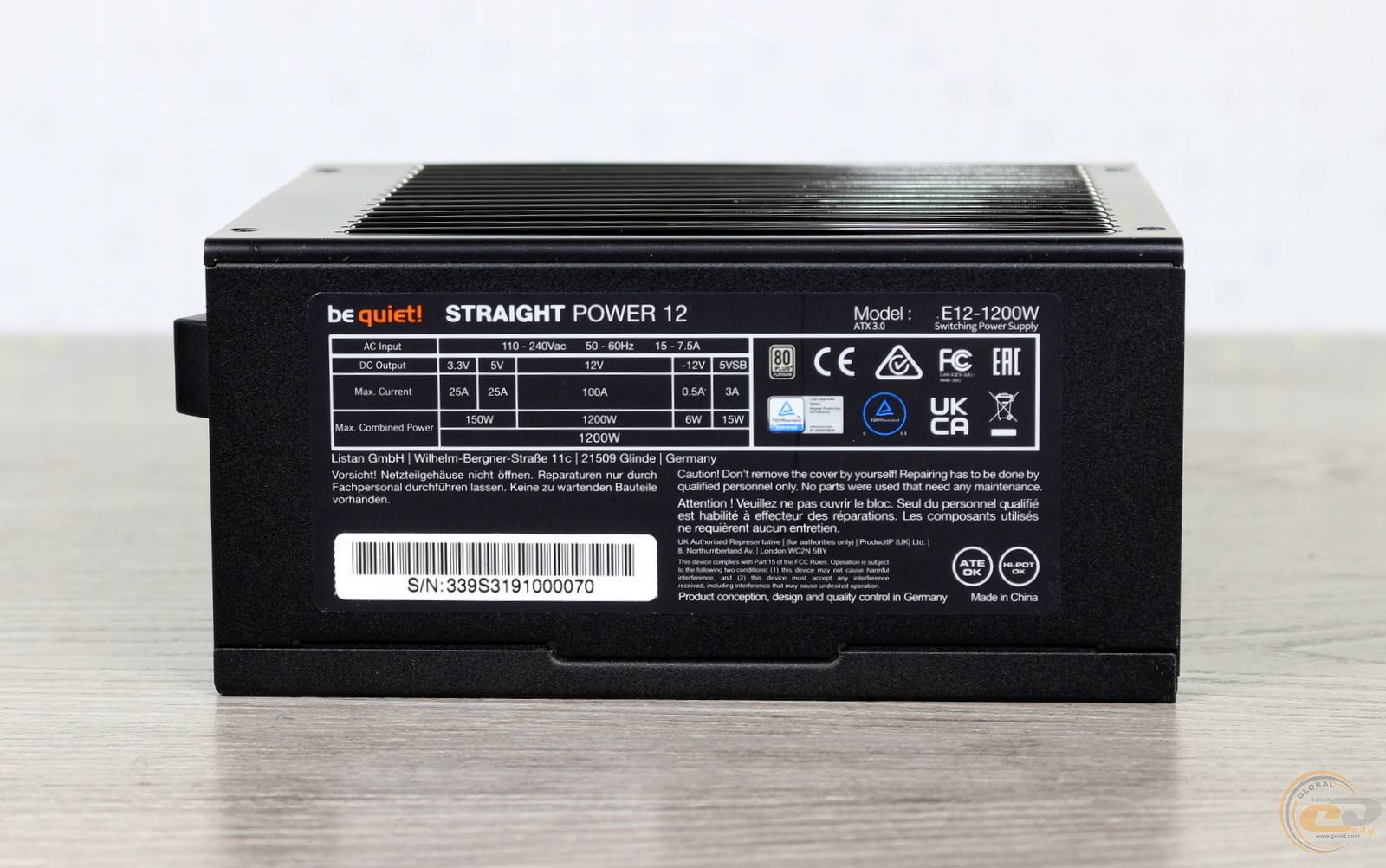

В противном же случае его украшением будет наклейка с электротехническими характеристиками, расположенная на оборотной боковой панели. Кстати, с исходными показателями здесь все на самом высоком уровне: все 1200 Вт доступны по единственной линии +12В, для младших +3,3В и +5В выделено 150 Вт, а высокий КПД соответствует сертификату энергоэффективности 80 PLUS Platinum.

Кабели у be quiet! STRAIGHT POWER 12 1200W также соответствующие. Все они модульные и представлены круглыми проводами в нейлоновой обмотке. На их диаметре не экономили: наиболее нагруженные для питания видеокарт и процессора имеют калибр 16 AWG, а все остальные более чем достаточный 18 AWG.

Полная конфигурация системы кабелей выглядит следующим образом:

Основные коннекторы питания be quiet! STRAIGHT POWER 12 1200W представлены 20+4-контактным ATX и парой 8-контактных ATX12V.

Для подключения видеокарт предназначены четыре разъема PCIe в 6+2-контактном исполнении и сразу пара 600-ваттных PCIe 5.0 (он же 12VHPWR). С таким количеством коннекторов PCIe 5.0 можно запитать сразу два адаптера из линейки NVIDIA GeForce RTX 4000. А четырех 6+2-контактных PCIe хватит для пары топовых AMD Radeon RX 7900 XTX.

Для периферии также предусмотрено немало разъемов — девять SATA и два PATA на трех отдельных кабелях.

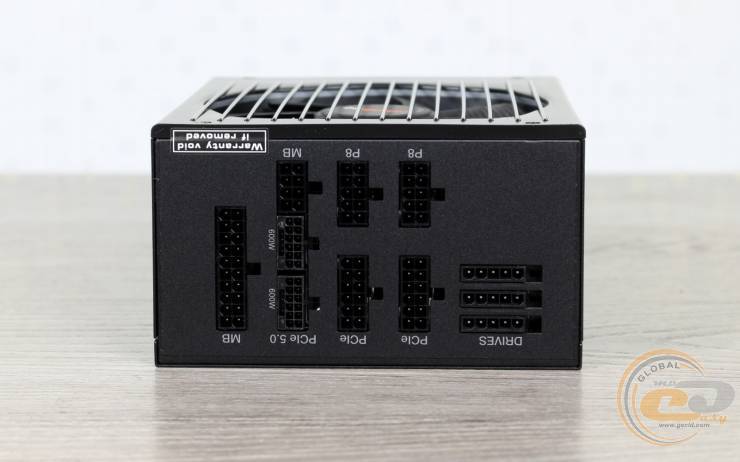

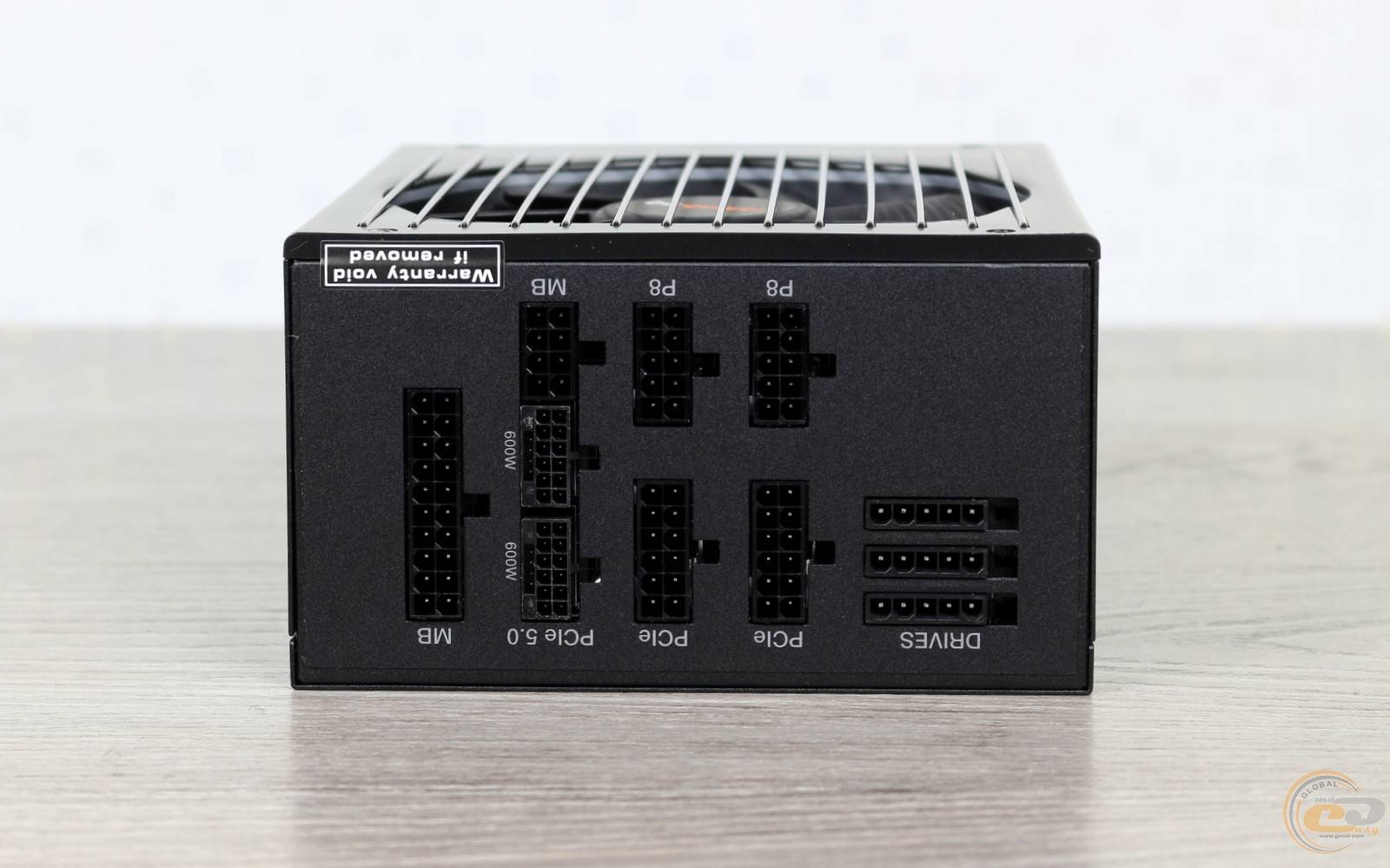

Что очень удобно, для корректного подключения кабелей на корпусе блочка есть соответствующие подписи. К тому же коннекторы имеют разное количество контактов и соответствующую их форму, что поможет не ошибиться при выполнении данной процедуры.

Внутреннее строение

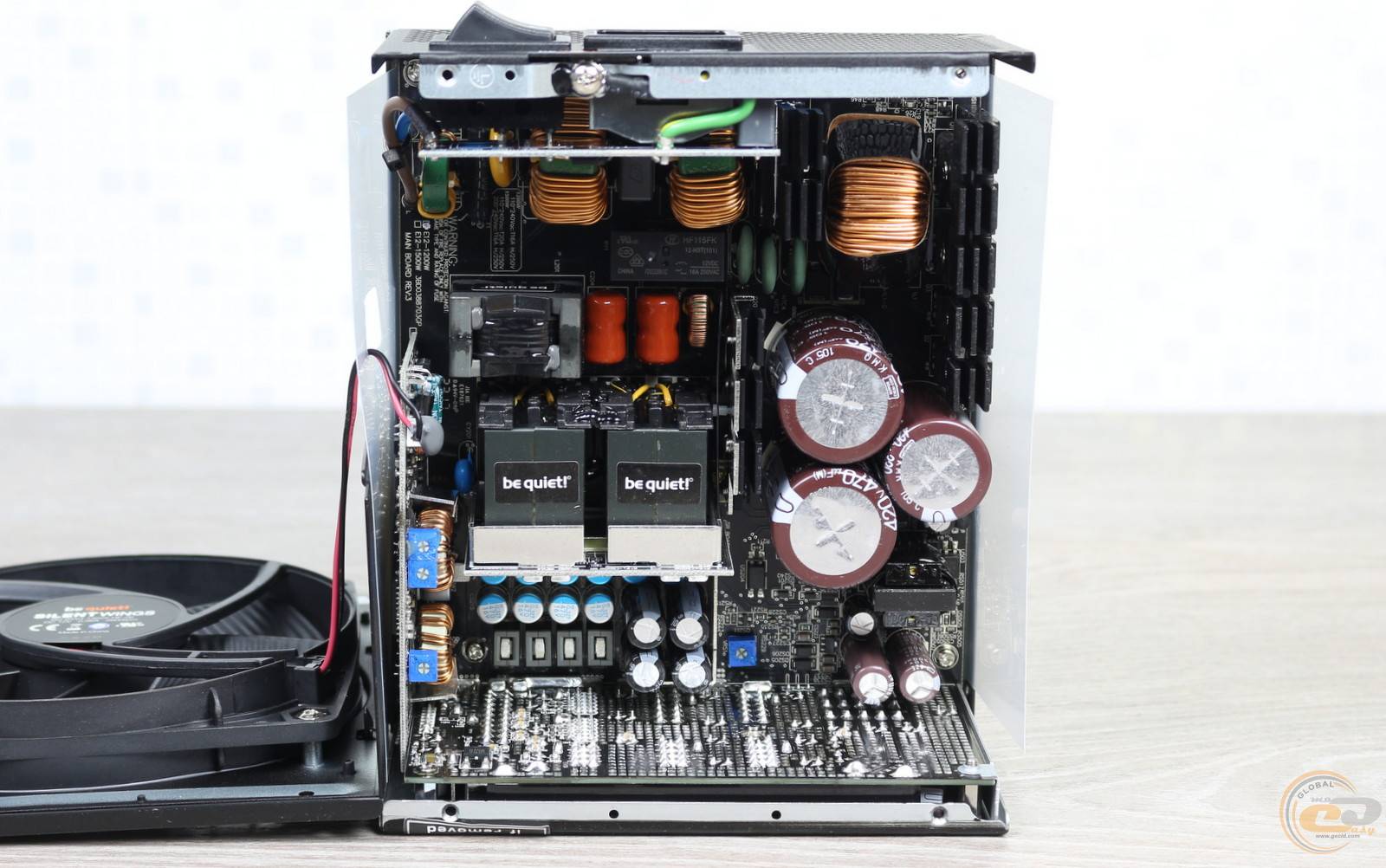

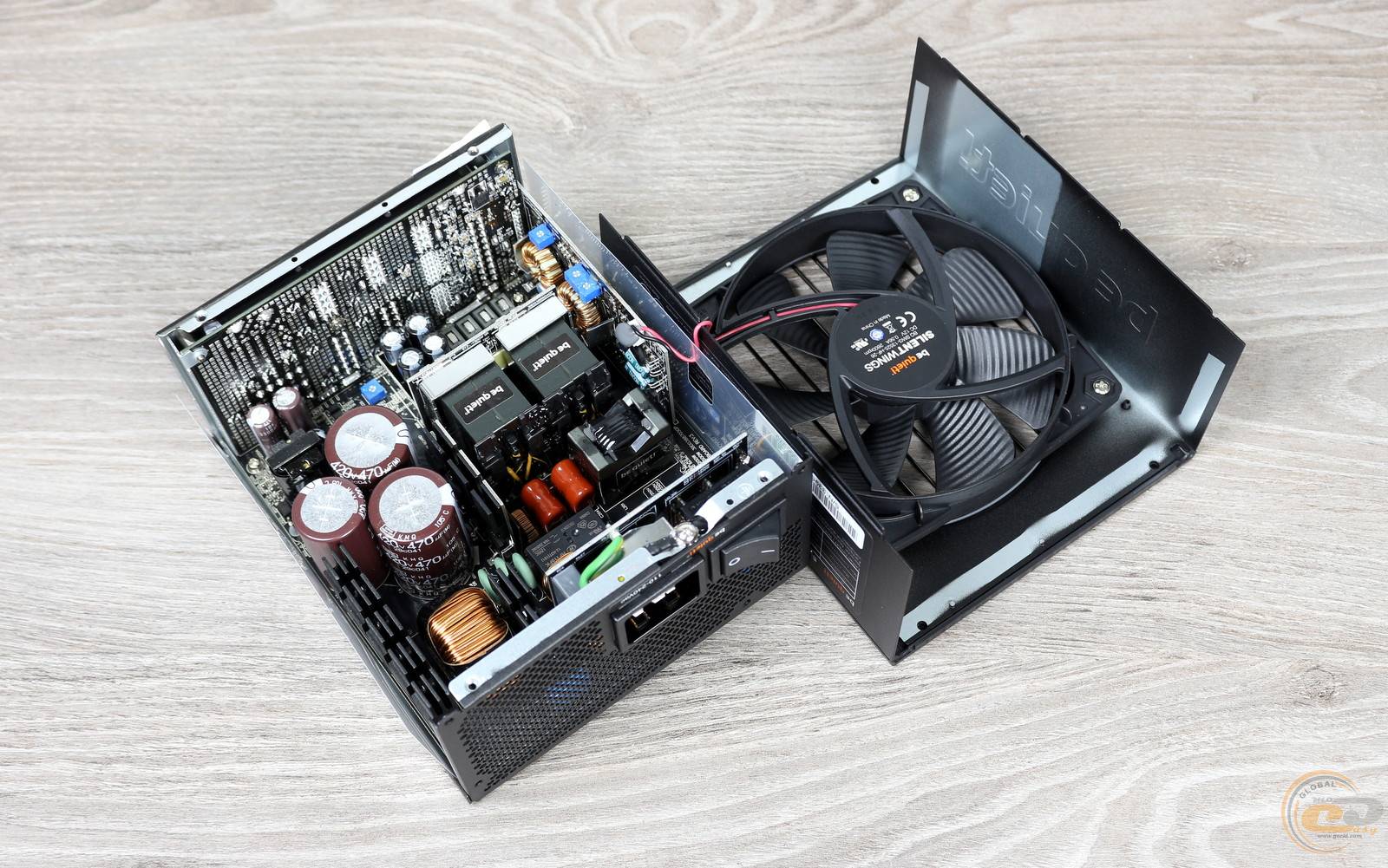

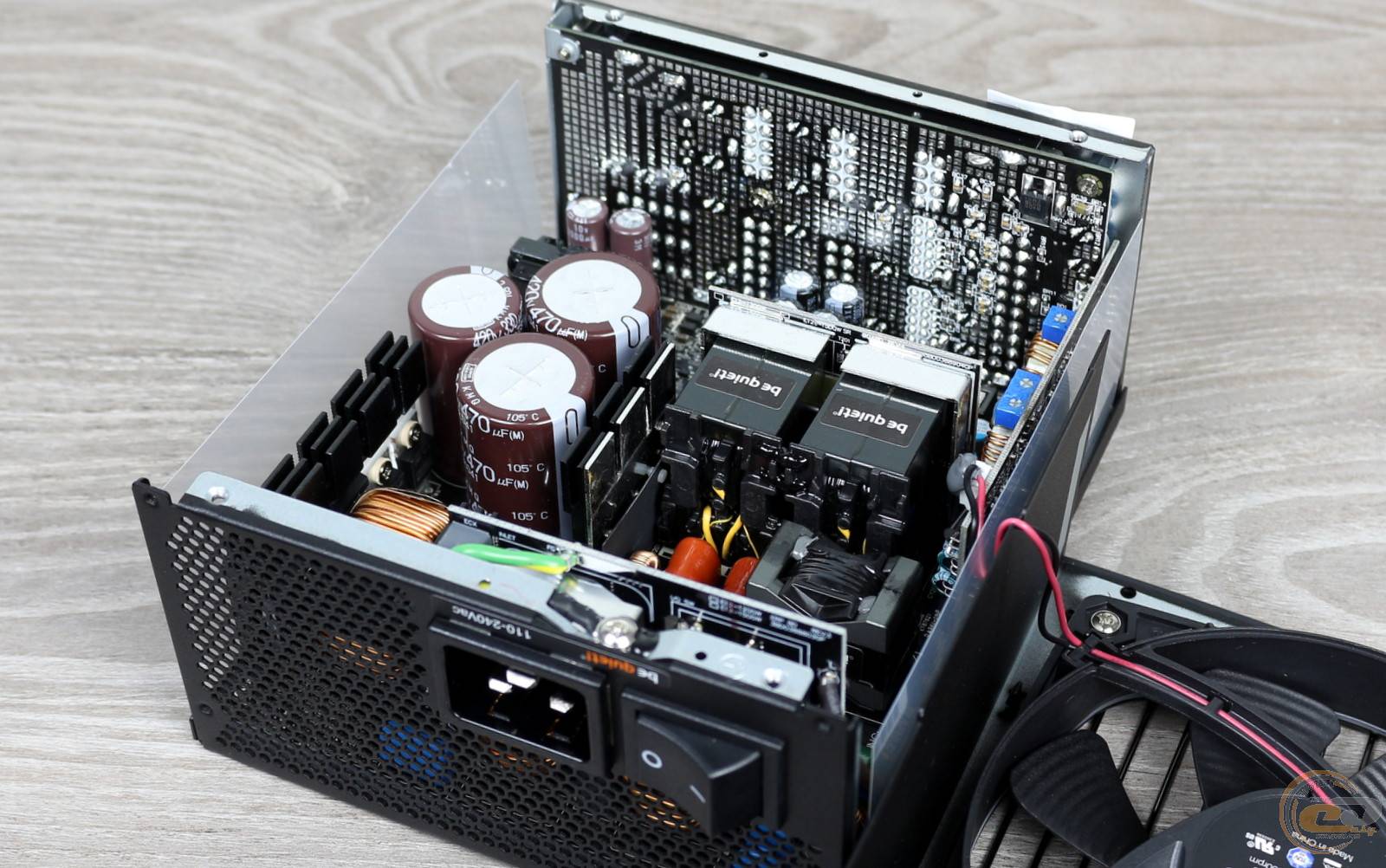

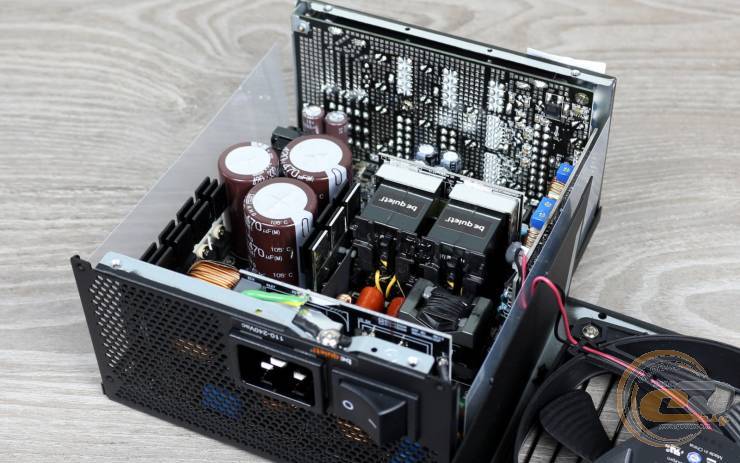

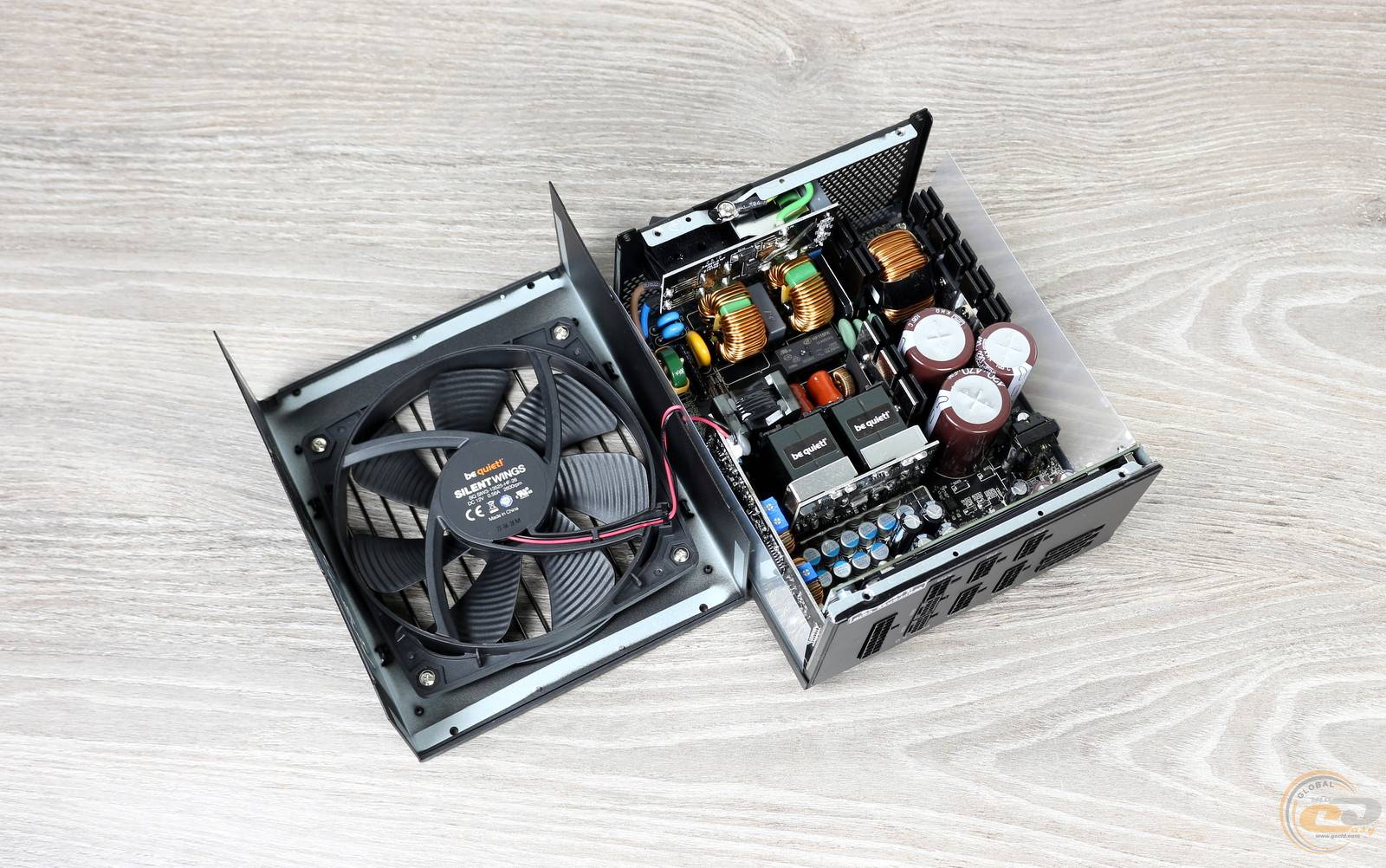

Теперь же пришло время осмотреть начинку устройства. Сразу же отметим, что немецкий перфекционизм виден невооруженным глазом. be quiet! STRAIGHT POWER 12 1200W все элементы максимально на виду и расположены ровно, словно по команде "смирно".

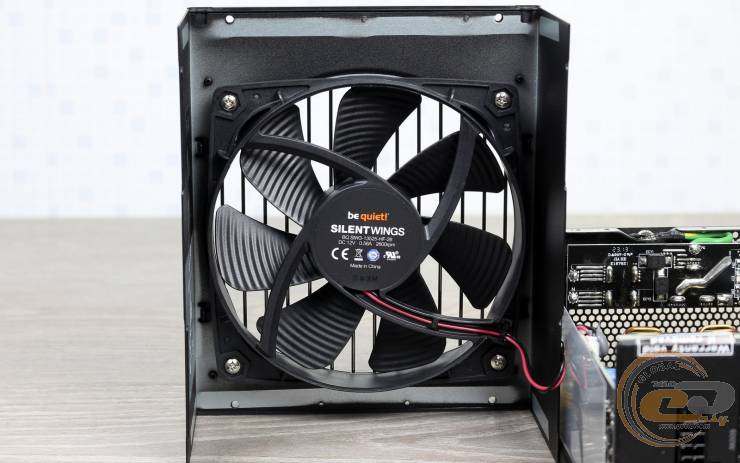

Закономерно, что это относится и к качеству. За активное охлаждение отвечает вентилятор be quiet! Silent Wings 3 (BQ-SlW3-13525-HF-26) размерами 135 х 135 х 25 мм. Очень похожая модель используется и в топовом "титановом" be quiet! DARK POWER PRO 12 1200W.

Пропеллер потребляет 6,72 Вт (0,56 А при 12 В) через 2-контактный разъем. В его основе лежит надежный гидродинамический подшипник, а понижение вибрации и энергопотребления обеспечивает 6-полюсный электродвигатель. К тому же нам обещают меньше шума за счет волнистой крыльчатки.

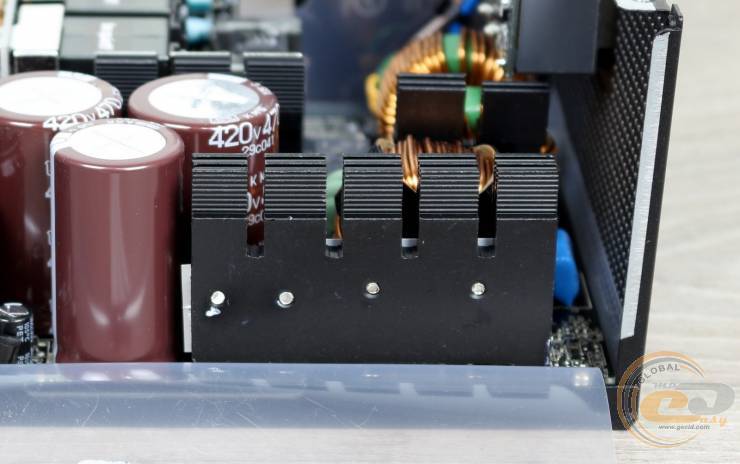

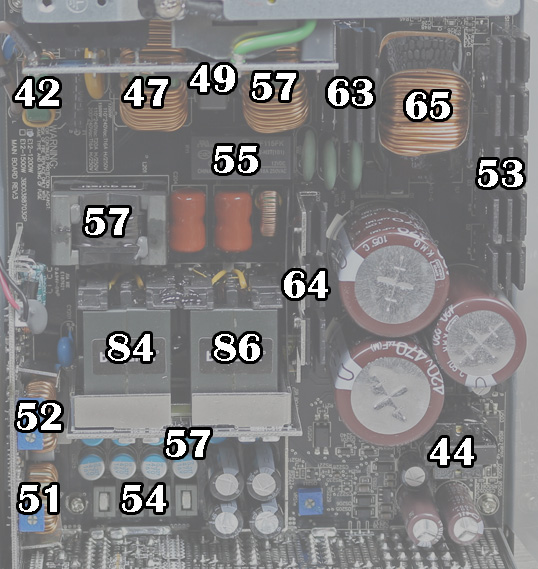

Внутри же предусмотрено немало радиаторов — три гребенчатых расположены в первичной цепи, а три пластины-охладители — во вторичной. Теперь осмотрим составляющие более подробно.

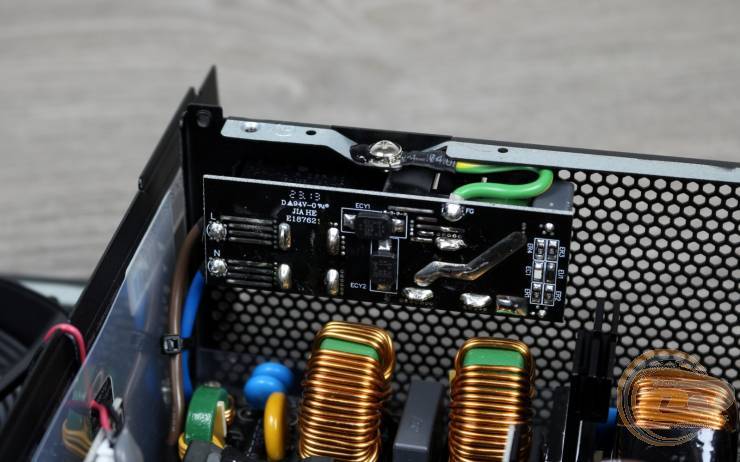

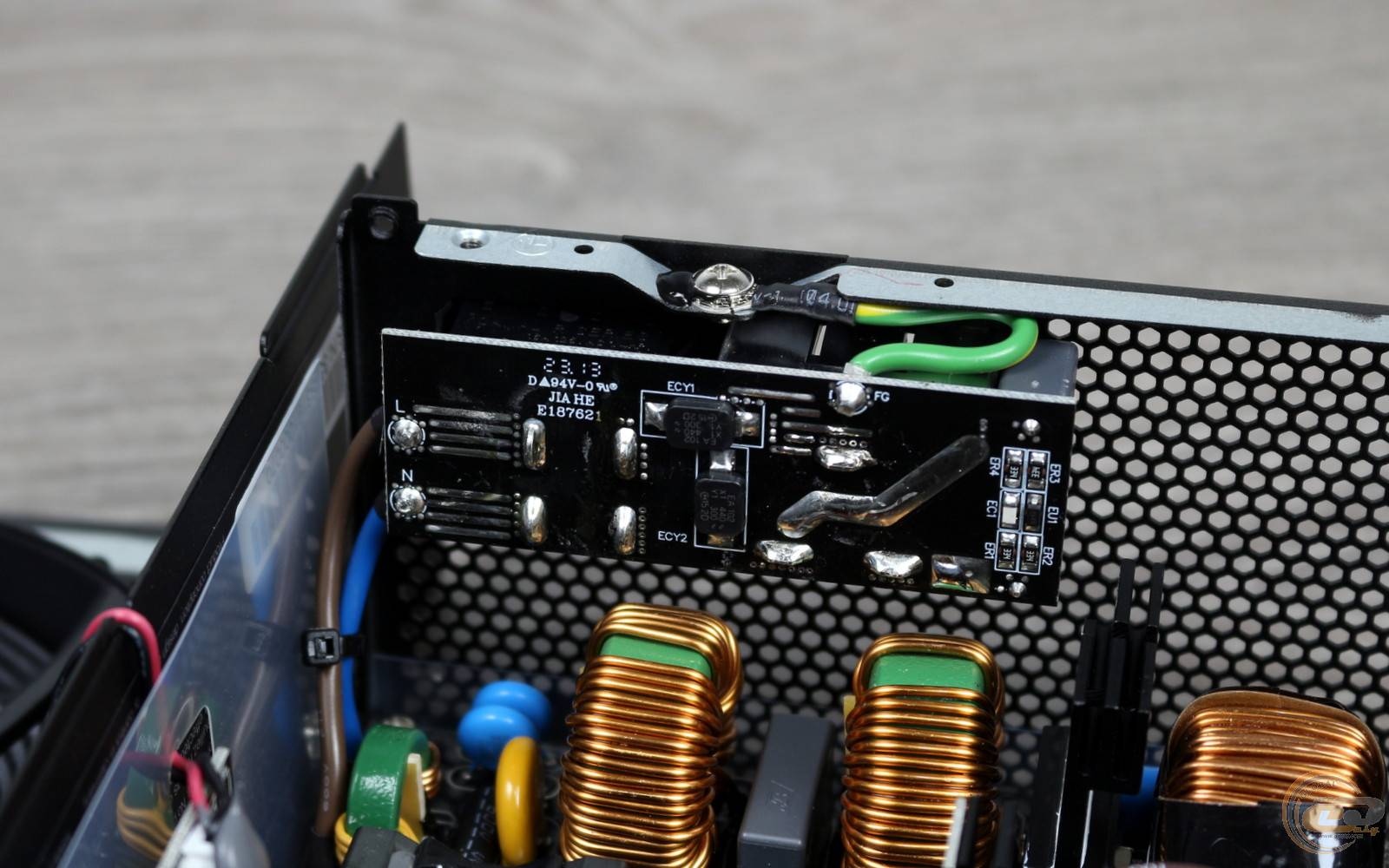

Часть EMI-фильтра распаяна на небольшой дочерней плате у входного разъема – здесь мы обнаружили один X-конденсатор с одной стороны и пару керамических Y-конденсаторов на обороте.

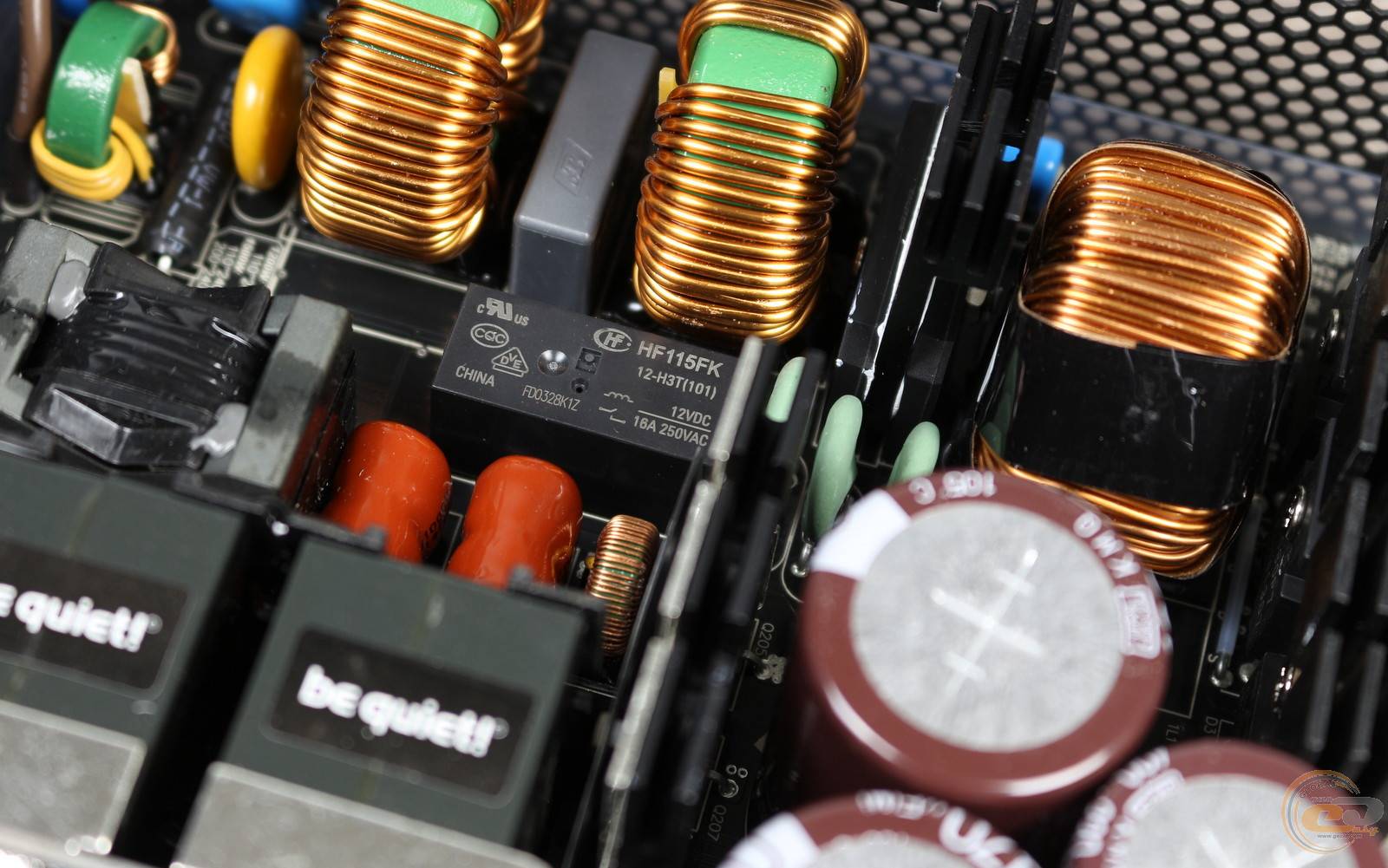

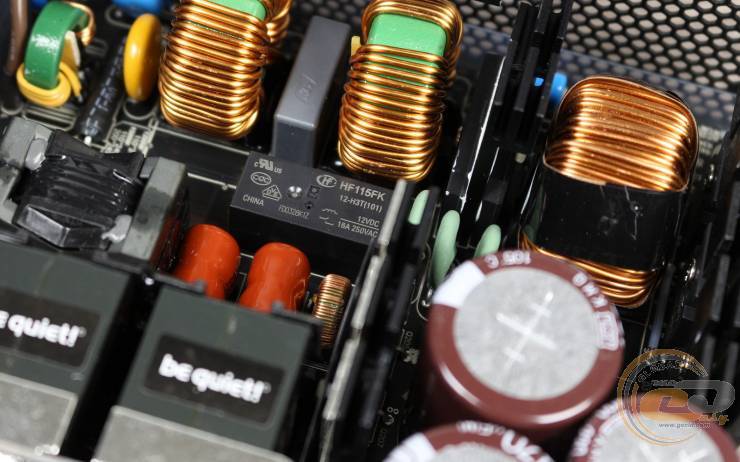

На основной же PCB нашлось место для аналогичного количества емкостей, паров габаритных дросселей, плавкого предохранителя, варистора для защиты от молний и терморезисторов из реле для ограничения пусковых токов. В общем, весь набор на месте.

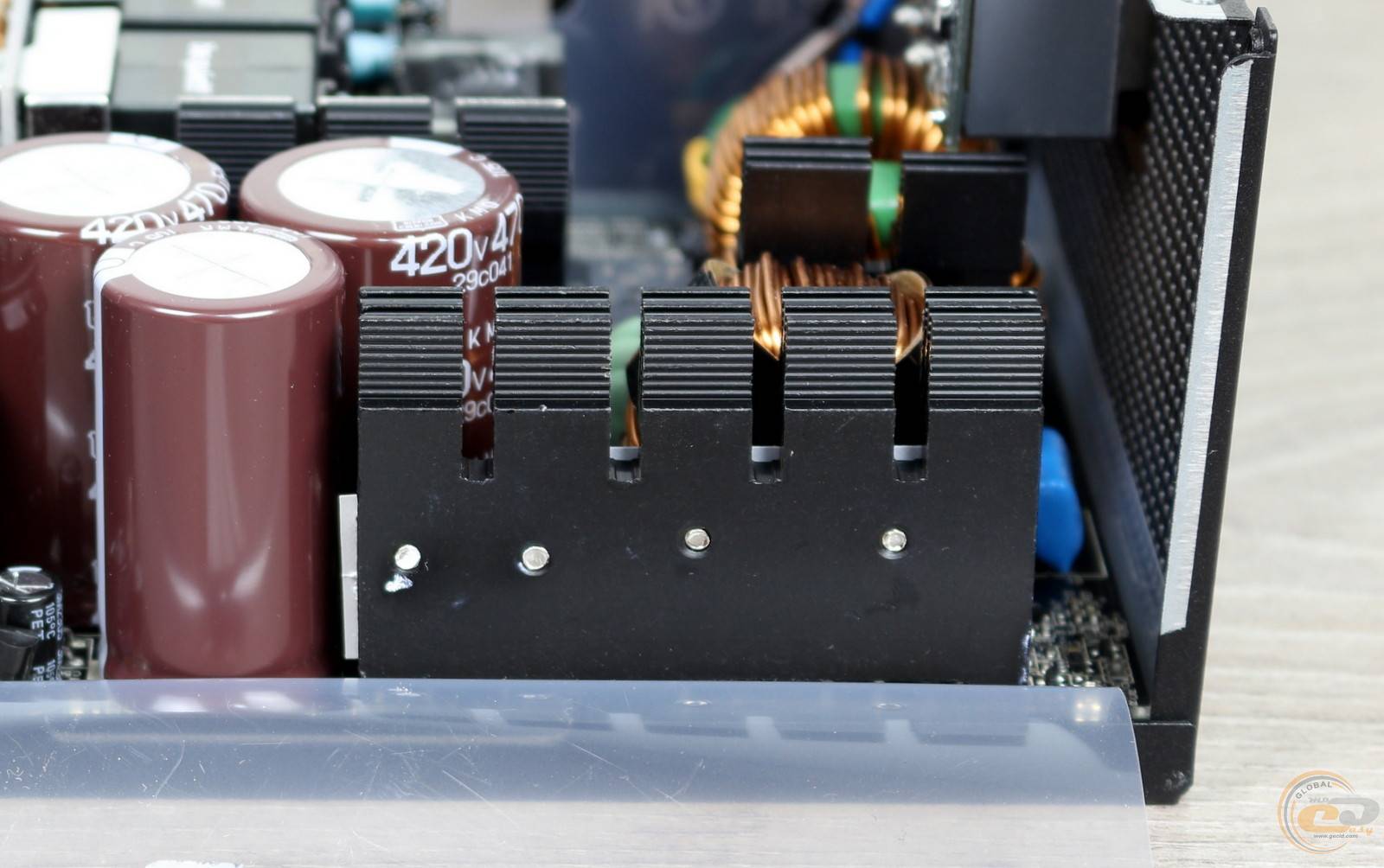

Далее можно увидеть две диодные сборки, закрепленные на отдельном охладителе, большую катушку узла APFC и его силовые элементы на радиаторе побольше.

Все они расположились с внутренней стороны охладителя, потому разглядеть их в деталях нам не удалось.

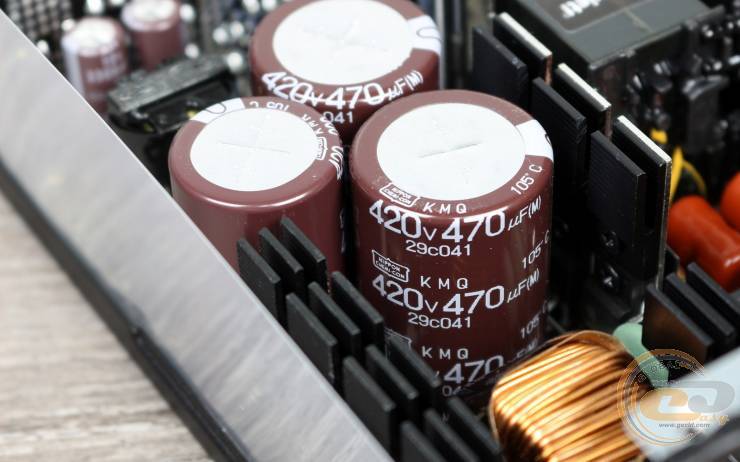

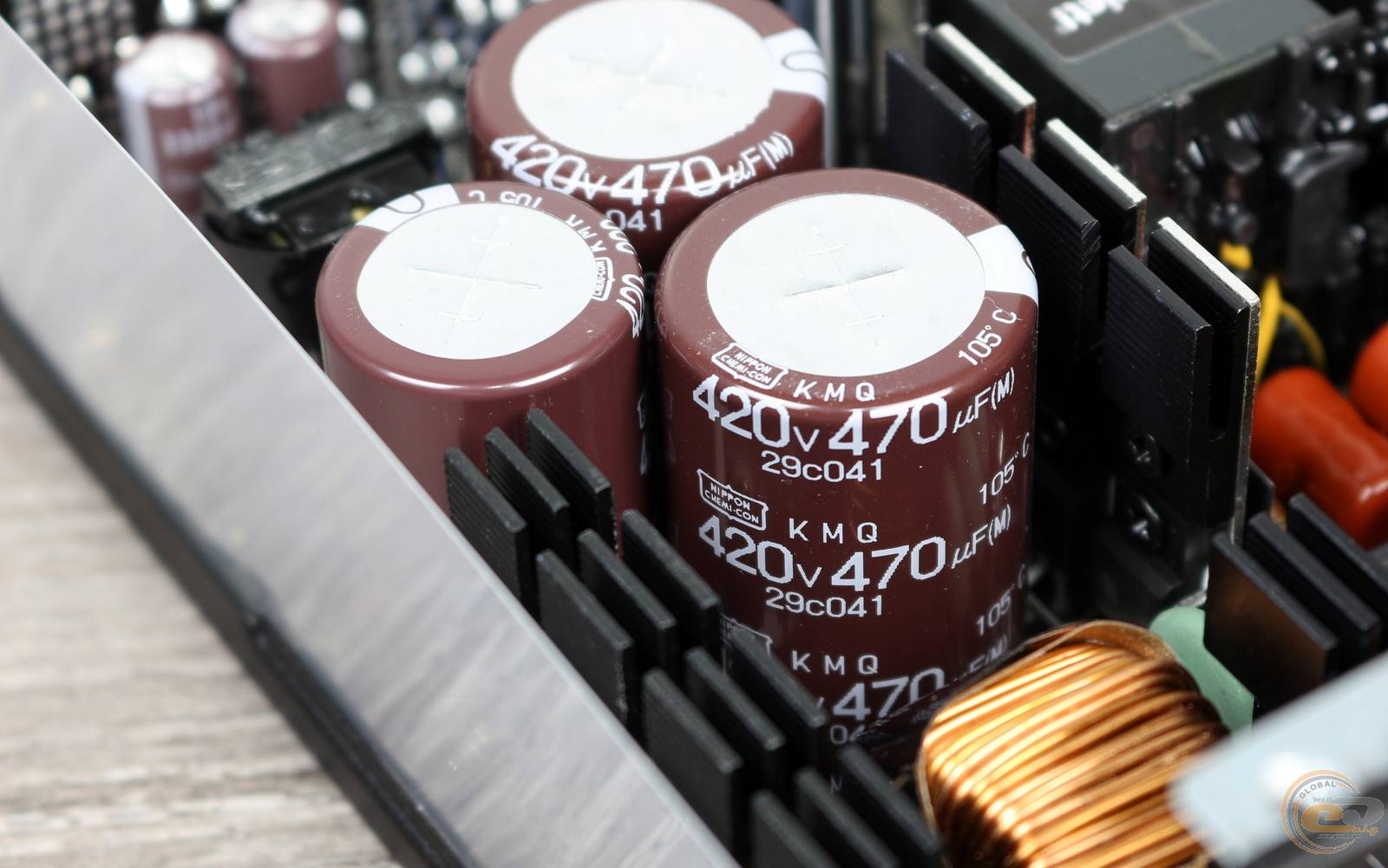

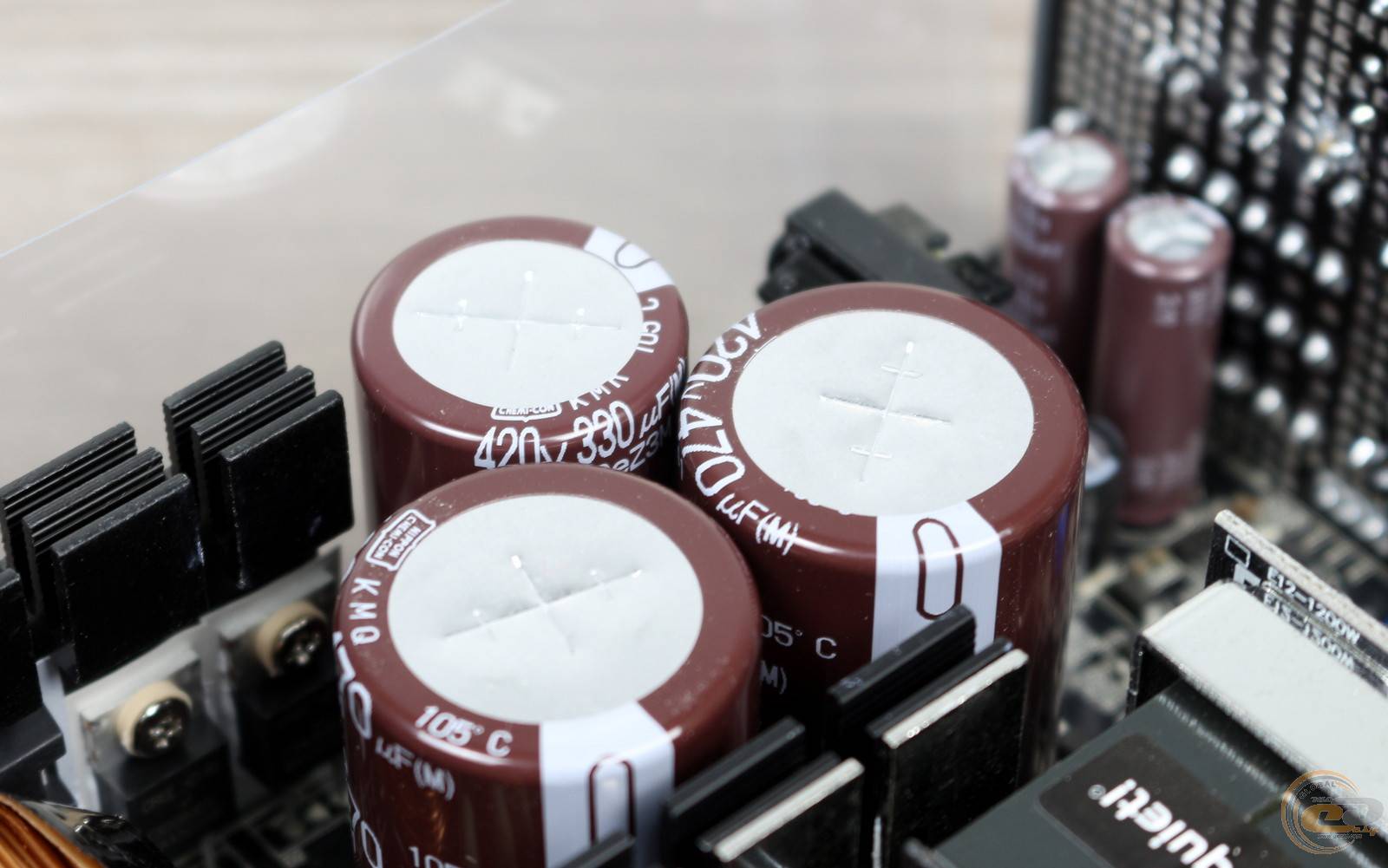

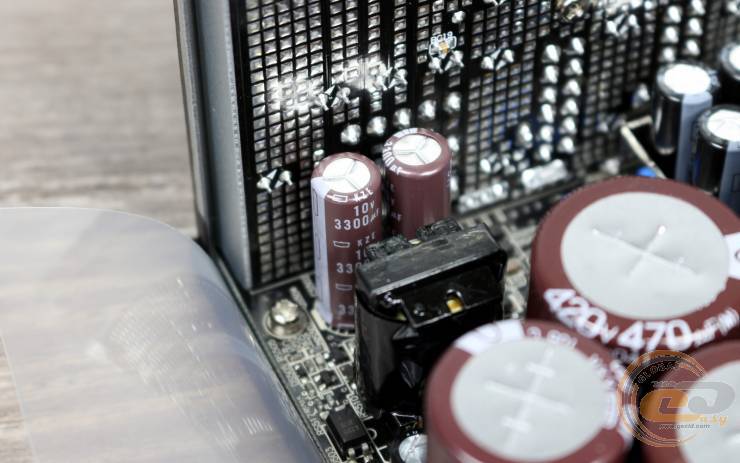

Чего не скажешь о входных конденсаторах, которых здесь целых три. Все трио изготовлено японской компанией Nippon Chemi-Con, они относятся к высокотемпературным сериям и рассчитаны на напряжение до 420 В. А большая их общая емкость 1270 мкФ (330 + 470 + 470 мкФ) помогла увеличить время удержания до 23 мс. Это, в свою очередь, будет полезно при кратковременных перепадах электроэнергии.

В основе устройства лежит высокоэффективная полномостовая схема, которая чаще всего встречается именно в титановых и платиновых блоках питания. Из-за большой номинальной мощности преобразование переменного напряжения положено сразу на пару трансформаторов.

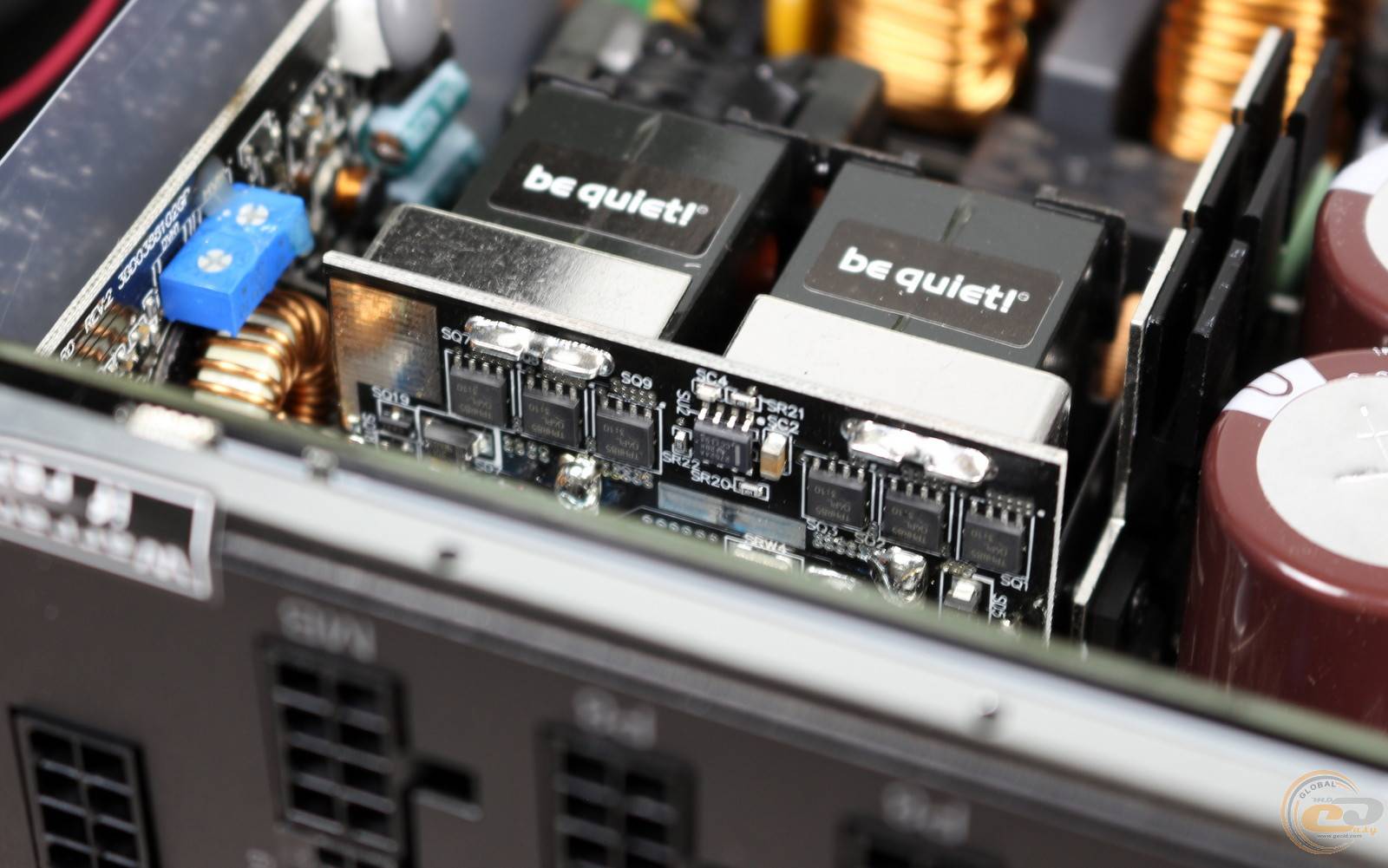

Дочерняя плата позади них включает в себя ключи синхронного выпрямителя – полевые транзисторы TOSHIBA TPHR8504PL японского происхождения. Здесь формируется основное напряжение +12В.

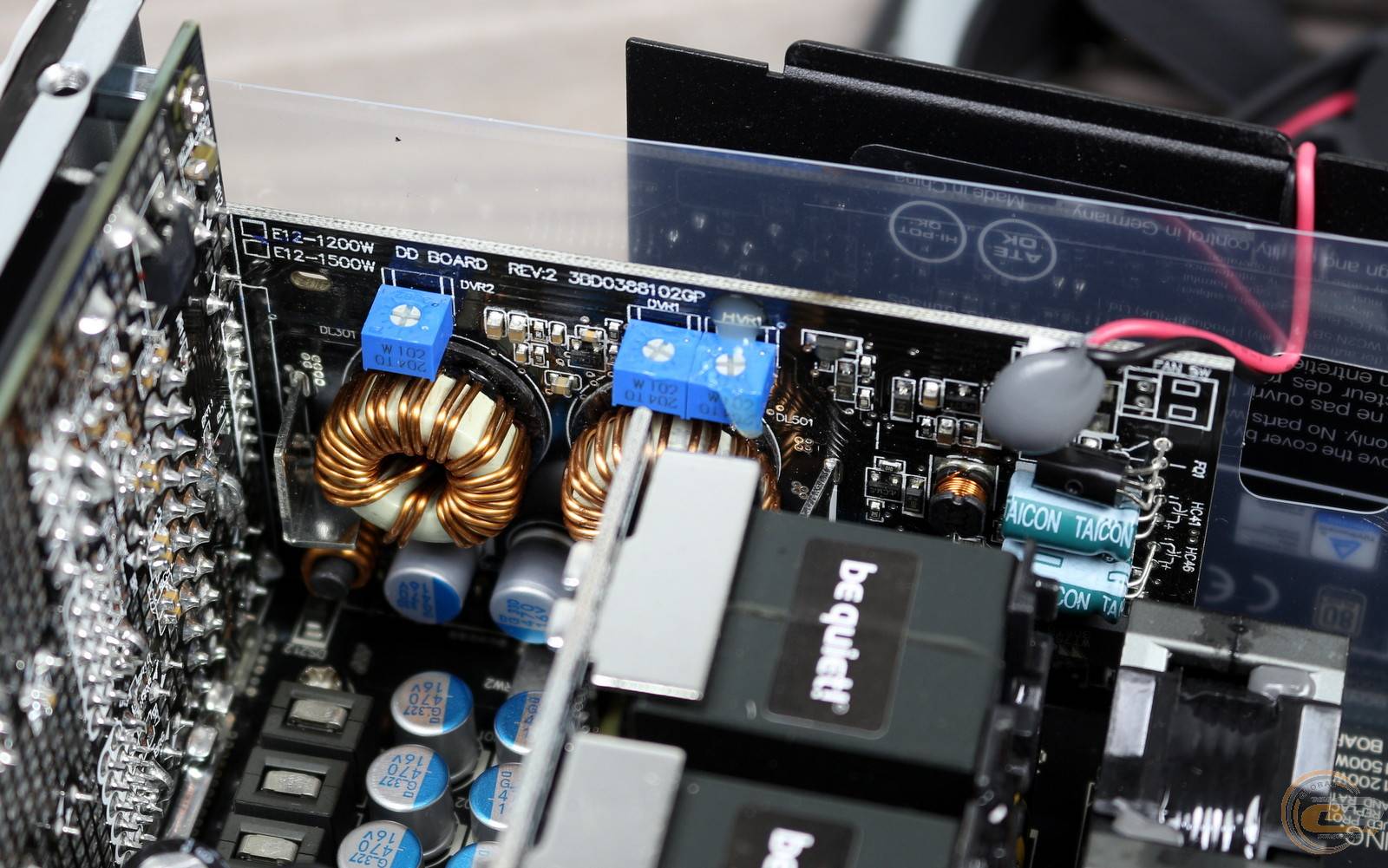

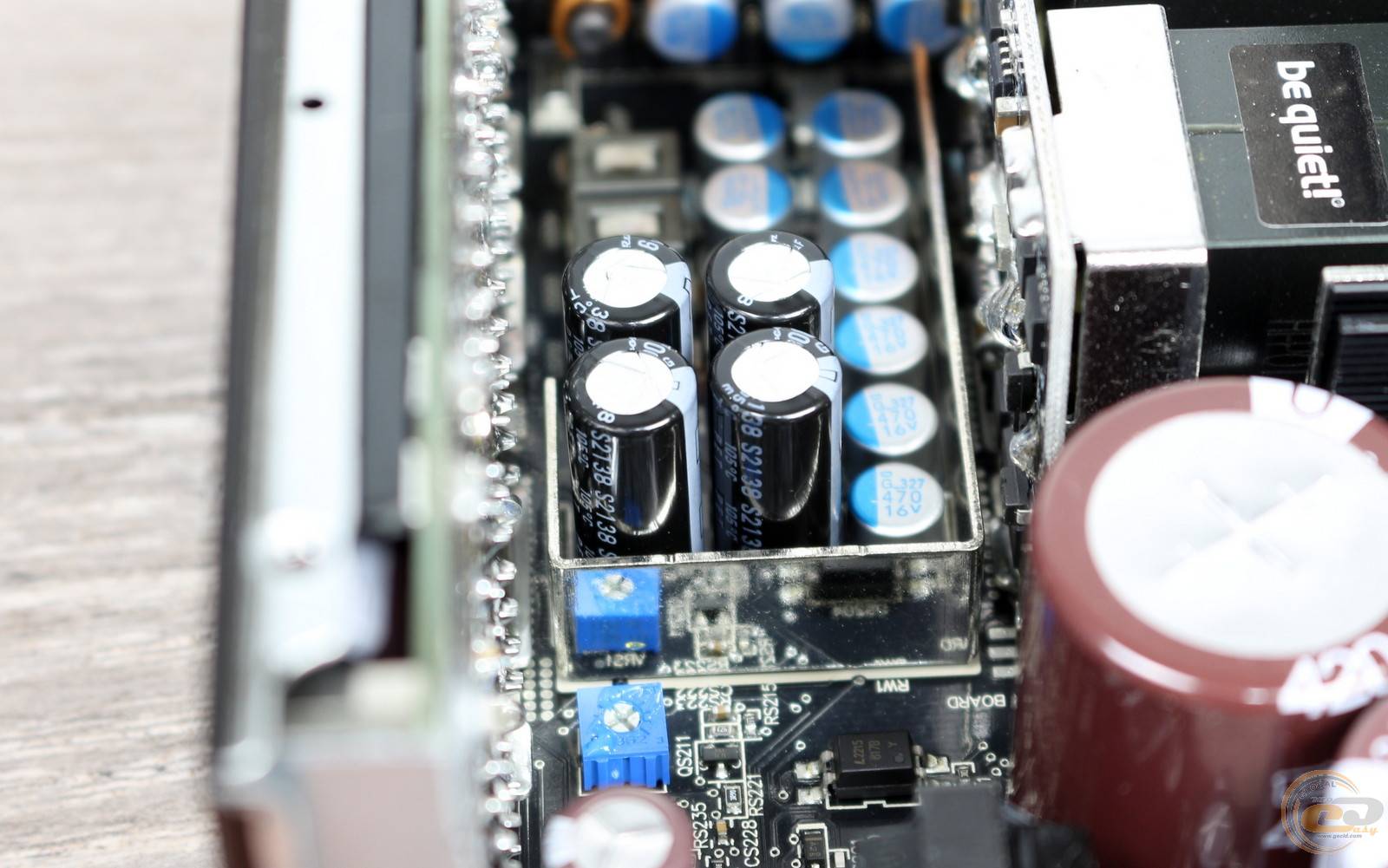

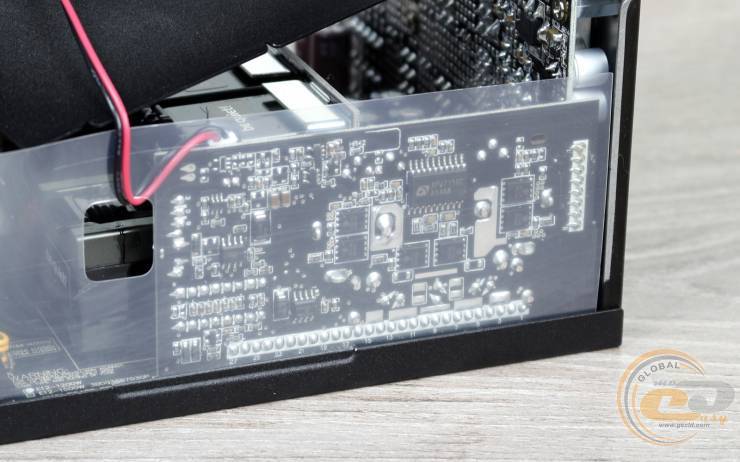

На другой же вертикальной плате расположены элементы DC-DC-преобразователей, под управлением ШИМ-контроллера APW7159 формируют напряжения +3,3В и +5В. Кстати, здесь есть и пара тайваньских конденсаторов TAICON.

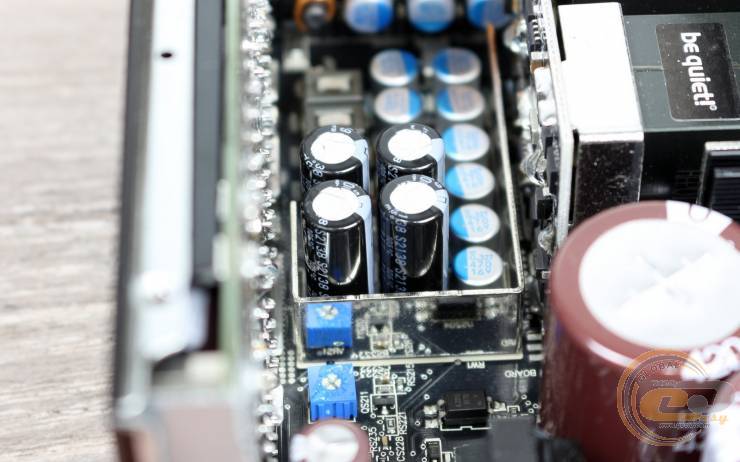

В других же узлах устройства распаяны исключительно японские электролитические конденсаторы от Nippon Chemi-Con и Rubycon, а также надежные твердотельные решения.

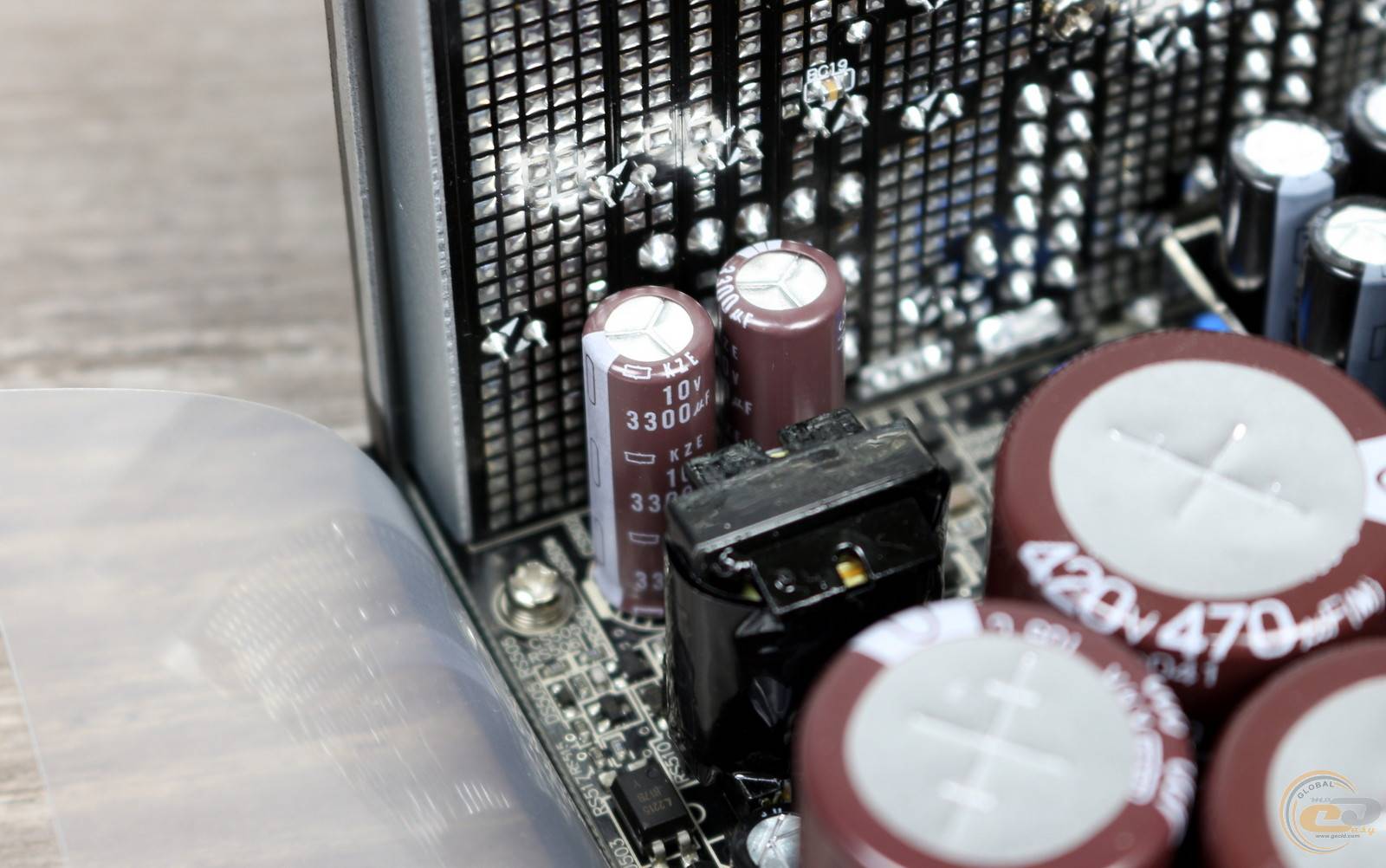

Последние есть также и на обороте исходной модульной платы. А вот внутренняя ее сторона практически лишена каких-либо компонентов.

В целом же качество схемотехники здесь очень высокое, что и позволило производителю предоставить на устройство 10-летний гарантийный срок. В дополнение упомянем и о полном наборе реализованных защит:

• от повышенного выходного напряжения (OVP);
• от пониженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по мощности (OPP);
• от перегрузки по току каждого канала (OCP);
• от перегрева (OTP);
• от всплесков и скачков напряжения (SIP).

Кросс-погрузочные характеристики

Теперь пора перейти к тестам. Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

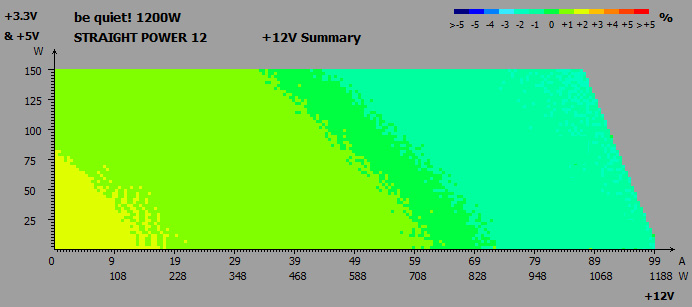

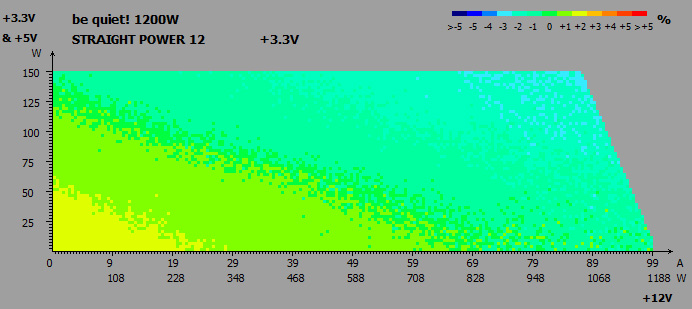

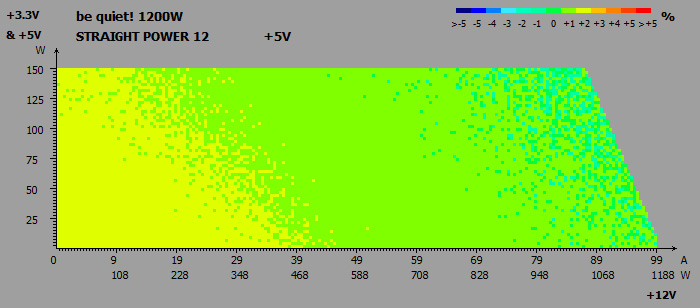

Во время кросс-погрузочных тестов на основных линиях питания be quiet! STRAIGHT POWER 12 1200W были зафиксированы следующие отклонения:

• линия +3,3В: от –3% до +2%;
• линия +5В: от –1% до +2%;
• линия +12В: от –1% до +2%.

На всех трех каналах напряжение изменяется в узких пределах от -3% до +2% – DC-DC-преобразователи отрабатывают должным образом.

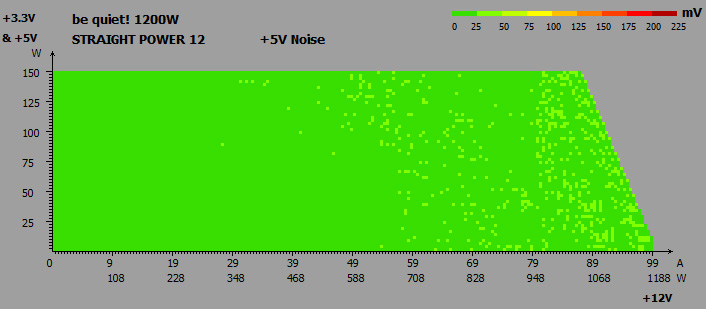

Шумы и пульсации на всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

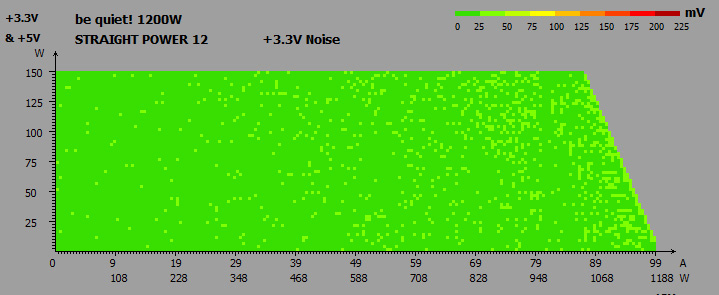

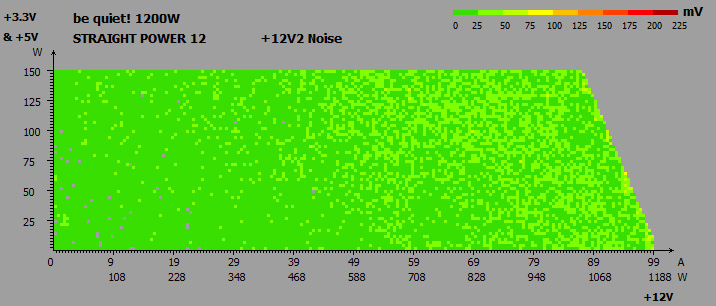

Пульсации на двух младших линиях не превышали 50 мВ, а на старшей — 100 мВ, что также хорошее значение в пределах нормы.

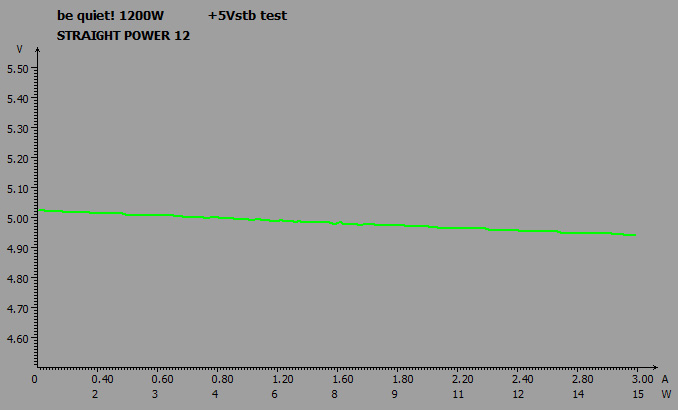

Дежурная линия питания + 5VSB

Не вызвало замечаний и состояние дежурной линии питания. В зависимости от нагрузки напряжение на ней изменяется в допустимых пределах: от 5,02 до 4,94 В (от +0,4% до -1,2%), не выходя за рамки ±5%.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания также работает нужным образом. Так, при потребляемой мощности в 300 Вт коэффициент PFC превысил 0,94, что и ожидалось в соответствии с требованиями стандарта 80 PLUS Platinum (не менее 0,94 при 50% нагрузке). Максимальное его значение достигает 0,99.

КПД

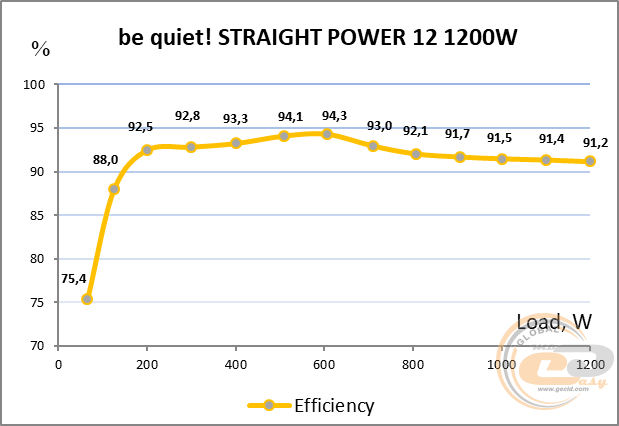

А что здесь у нас с КПД? Тест реальной эффективности при разных нагрузках подтвердил, что be quiet! STRAIGHT POWER 12 1200W полностью соответствует заявленному стандарту 80 PLUS Platinum. Так, при нагрузке 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 90%, 94% и 91% соответственно.

Система охлаждения и температурный режим

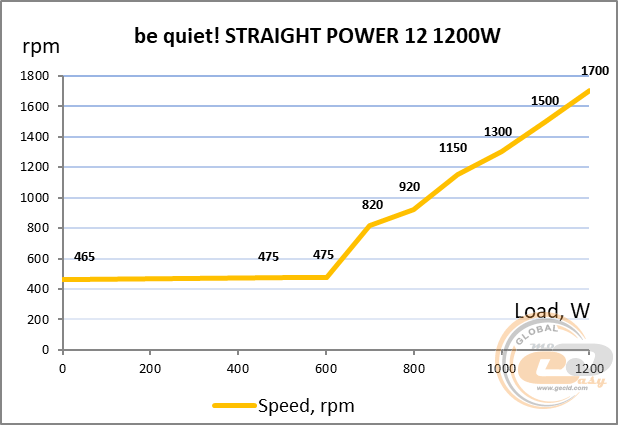

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составляло около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла около 23-27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С вполне допустима. В то же время самая нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

Даже в топовых моделях be quiet! гибридный режим работы системы охлаждения не предусмотрен. Впрочем, производитель старается заботиться, чтобы его блоки питания были как можно тише на всем диапазоне нагрузок, что видно из самого названия бренда.

Так, до отметки в 600 Вт, а это половина от номинала, скорость вращения вентилятора составляла почти бесшумные 465-475 об/мин. Далее уровень шума поднялся до очень тихого при 800 Вт, тихого при 900 Вт, ниже среднего при 1100 Вт и среднего при 1100-1200 Вт.

Учитывая большую номинальную мощность, устройство получилось довольно тихим. И все же "титановый" be quiet! DARK POWER PRO 12 при тех же 1200 Вт работал всего при 1300 об/мин вместо 1700 об/мин в тестируемом решении.

Впрочем, производитель явно позаботился и о балансе шума и нагрева. Карта температур была получена после 15-минутной 1100-ваттной нагрузки, в процессе которой главные трансформаторы прогрелись до 84-86°C, а другие узлы - от 42 до 65°C. Все эти значения очень хорошие и далекие от критических.

Посторонние шумы при работе блока питания

Как показала практика, на всем диапазоне номинальной мощности be quiet! STRAIGHT POWER 12 1200W не было слышно дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора.

OverLOAD

Тест на перегрузку мы проводили до отметки в 1400 Вт, что равняется почти +17% к номиналу. Значения напряжений при этом и дальше оставались в норме.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы был использован мощный 12-ядерный 24-поточный процессор AMD Ryzen 9 3900XT без разгона. В качестве видеоускорителей мы использовали Palit GeForce RTX 3090 GamingPro OC (TDP около 350 Вт) и ASUS ROG STRIX GeForce RTX 2080 TI GAMING (250 Вт).

Материнская плата	GIGABYTE B550 AORUS PRO (Socket AM4)
Процессор	AMD Ryzen 9 3900XT (Socket AM4, 12/24 х 3,8 ГГц, TDP 105 Вт)
Кулер	Noctua NH-U12A
Оперативная память	2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW
Видеокарты	Palit GeForce RTX 3090 GamingPro OC ASUS ROG STRIX GeForce RTX 2080 TI GAMING (x4 PCIe 3.0)
SSD	Patriot P210, 2 ТБ
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения проводились в двух режимах: "Простой" и "Максимальная нагрузка", которая создавалась с помощью стресс-тестов AIDA FPU и GPUs. При тестировании общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.

В результате измерения питающего напряжения на выходных линиях были получены следующие значения:



Все три ключевых канала вполне адекватно среагировали на повышение нагрузки — отклонения напряжений составили менее 1%, а о проседании речь вообще не идет. Хотя и в простое, и при нагрузке их показатели слегка завышены, но им все еще очень далеко до максимальных 5%.

Такого мощного устройства хватит для питания любой топовой сборки с одной видеокартой и разгоном комплектующих. Или можно оставить запас для получения более приятного акустического фона. Например, даже при полной нагрузке нашей конфигурации с мощным 12-ядерником и парой требовательных к питанию видеокарт звук от вентилятора блока питания оставался тихим.

Энергопотребление в простое и выключенном состоянии компьютера

В дополнение ко всему вышеперечисленному, be quiet! STRAIGHT POWER 12 1200W порадует своего владельца очень низким энергопотреблением в выключенном состоянии (2 Вт) компьютера и в спящем режиме (3 Вт).

Итоги

Блок питания be quiet! STRAIGHT POWER 12 1200W с немецкими корнями порадовал нас характерным скрупулезным подходом чуть ли не во всех сферах.

Так, устройство оборудовано большим количеством коннекторов, среди которых четыре 6+2-контактных PCIe и пара новых 16-контактных PCIe 5.0. Благодаря этому он сможет запитать даже пару топовых видеокарт уровня GeForce RTX 4090 или Radeon RX 7900 XTX. Мощности для этих целей также хватит – все 1200 Вт доступны по наиболее нагруженной линии +12В, которая здесь одна-единственная, в отличие от устройств предыдущих генераций.

Кроме того, высокий КПД уровня 80 PLUS Platinum помогает в сохранении превосходного соотношения шум/нагрев. На большей части диапазона блок питания работает тихо, и даже при максимальной нагрузке он вряд ли будет выделяться на фоне остальных компонентов. Хотя в этом плане он закономерно несколько уступает "титановому" be quiet! DARK POWER PRO 12 1200W, но и разница в стоимости между устройствами данных линеек немаленькая.

Внутри все также с акцентом на надежность и эффективность: японские конденсаторы и силовые элементы, полномостовая схема, пара трансформаторов и трио входных электролитов высокой емкости, а также вентилятор на основе гидродинамического подшипника. И хотя в узле DC-DC-преобразователя мы нашли пару конденсаторов из Тайваня, но 10-летняя гарантия от производителя расставляет все точки над “i”.

В итоге be quiet! STRAIGHT POWER 12 1200W является мощным, эффективным и надежным устройством, способным запитать и украсить любую топовую сборку.

Достоинства:

• очень высокий уровень КПД (свыше 94%, 80 PLUS Platinum);
• большая нагрузочная способность линии +12В – до 100 А (1200 Вт);
• при подключении к мощной конфигурации напряжения остаются в пределах нормы;
• хороший запас по мощности (более +16% к номиналу);
• наличие всех видов защит;
• раздельная система стабилизации питания;
• возможность работы в широком диапазоне сетевого напряжения;
• использование преимущественно японских электролитических высокотемпературных конденсаторов;
• низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
• полностью модульные кабели;
• 135-мм вентилятор на основе гидродинамического подшипника;
• достаточно тихая работа по всему диапазону нагрузок;
• низкий нагрев внутренних узлов;
• наличие четырех 6+2-контактных разъемов PCIe и пары PCIe 5.0 (12VHPWR);
• 10 лет гарантии.



Автор: Олесь Пахолок

Выражаем благодарность компании Listan GmbH & Co. KG за предоставленный для тестирования блок питания.
