Обзор блока питания CHIEFTEC ECO GPE-600S: бюджетник с бонусами

Уже соскучились по обзорам сравнительно недорогих источников питания? Мы, если честно, да. И это действительно актуальная ниша для владельцев компьютеров со сравнительно недорогими игровыми видеокартами. Например, GeForce RTX 3050/Radeon RX 6600 XT с TDP 130-160 Вт и их ближайших соседей по линейке. По крайней мере, в свое время 700-ваттный CHIEFTEC ECO GPE-700S за ₴1949 или $49 без проблем справился с системой на основе разогнанной GeForce GTX 480. К слову, TDP последней составляет около 250 Вт.

А на что способен 600-ваттный блок питания CHIEFTEC ECO GPE-600S стоимостью ₴1869 или $47? Ответ найдете в данном материале.

Спецификация

Модель	CHIEFTEC ECO GPE-600S
Тип	ATX12V 2.3
Максимальная мощность, Вт	600
Мощность по каналу +12В, Вт	540
Мощность линий +3,3В и +5В, Вт	120
Количество линий +12В	1
Максимальный входящий ток канала +3,3В, А	22
Максимальный входящий ток канала +5В, А	22
Максимальный входящий ток канала +12В, А	45
Максимальный входящий ток канала -12В, А	0,3
Максимальный входящий ток канала +5Vsb (очередная линия питания), А	2,5
Входное напряжение, В	230
Частота напряжения питания, Гц	50
Входящий ток, А	6,3
КПД, %	≥85
Сертификация 80 PLUS	Нет
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≥90
PCIe-разъемов	2 (6+2-контактные)
Модульный	Нет
Размеры вентилятора, мм	120 х 120 х 25
Тип подшипника вентилятора	Скольжения (Sleeve)
Защиты	OPP, OVP, UVP, SCP, SIP
Размеры (Д х Ш х В), мм	140 х 150 х 86
Масса, кг	1,32
Гарантия, лет	2
Сайт производителя	CHIEFTEC
Страница продукта	CHIEFTEC ECO GPE-600S

Упаковка и комплект поставки

Упаковка блока питания имеет акцент на экологию, в соответствии с названием линейки. Она универсальна для всех четырёх версий мощностью 400, 500, 600 и 700 Вт, и несет на себе ключевую информацию о данных устройствах.

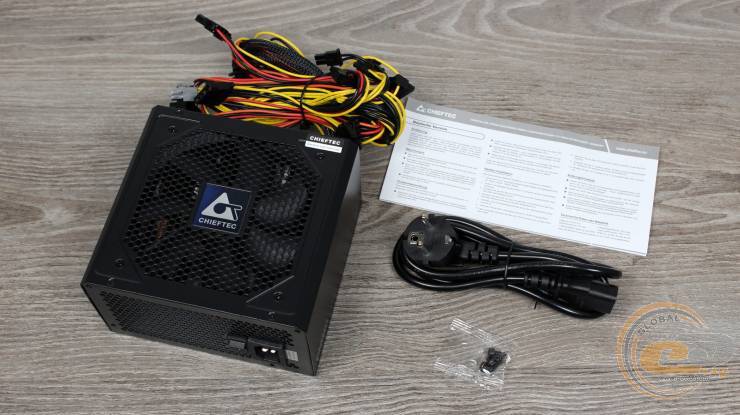

В комплекте с блоком идет минимальный и вполне достаточный набор компонентов: питающий кабель, крепежные винты и руководство пользователя.

Внешний вид

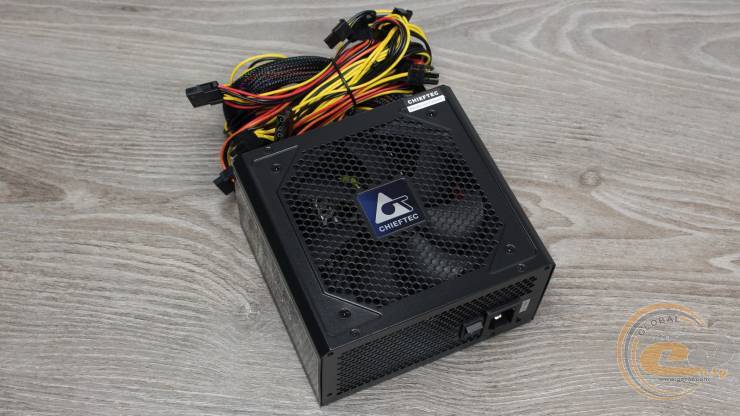

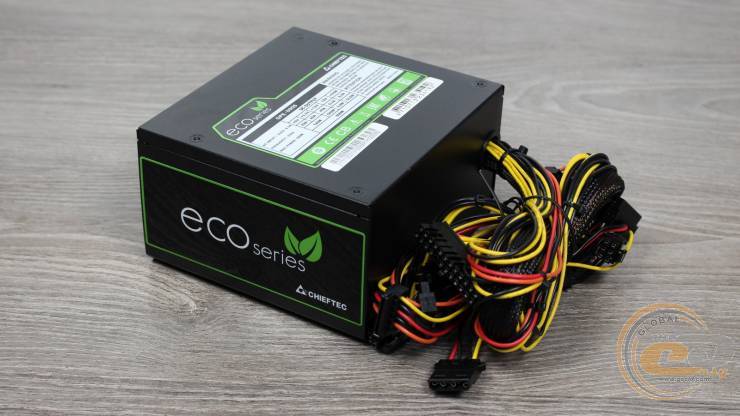

Модели линейки ECO и 600-ваттный CHIEFTEC ECO GPE-600S особенно легко отличить по внешнему виду. Так, вместо более привычной решетки типа гриль над вентилятором расположены вырезы в виде сот, аналогичные тыльным. А еще есть две скошенные грани, которые также являются своеобразной изюминкой моделей CHIEFTEC ECO и FORCE.

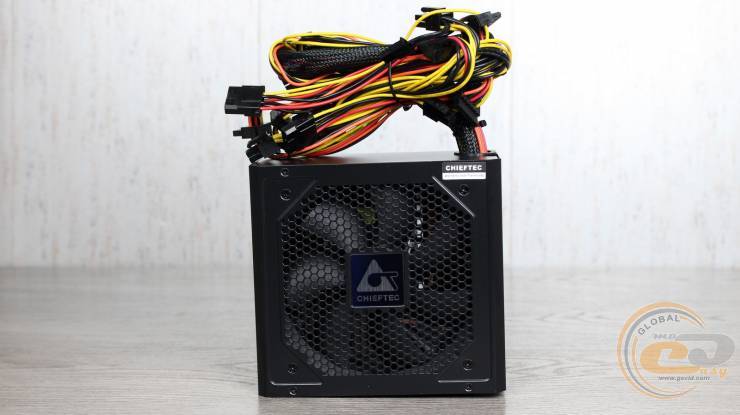

В остальном это привычная достаточно компактная (140х150х86 мм) коробочка со 120-мм вентилятором и черным матовым украшением.

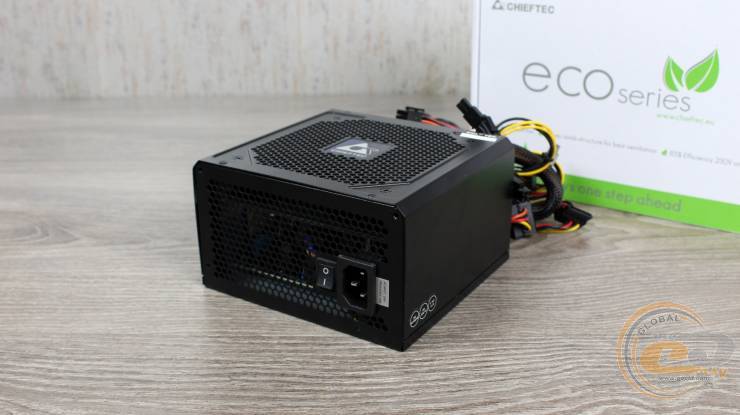

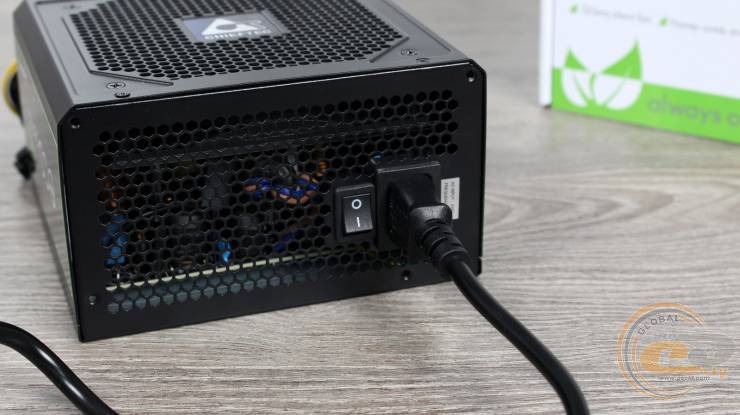

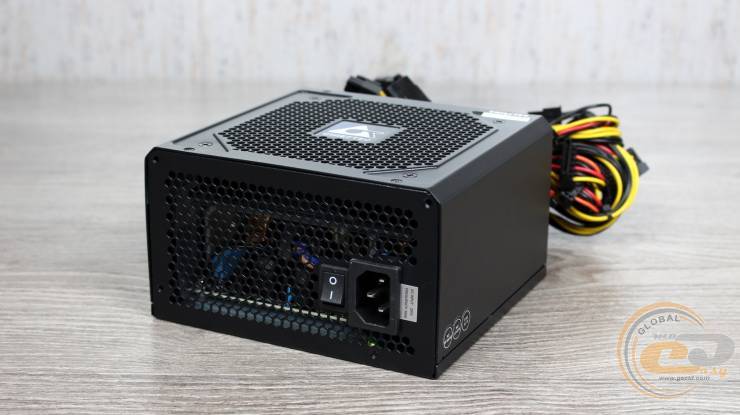

Тыльная часть оснащена выключателем и разъемом питания, соседствующими с выходными вентиляционными отверстиями.

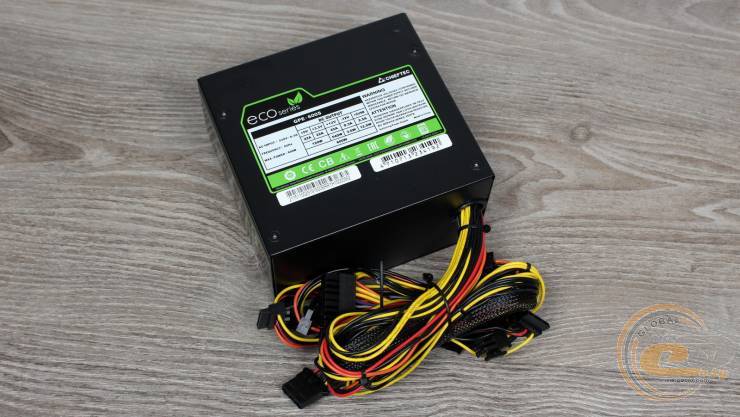

На одной из сторон разместилась наклейка с информацией об электротехнических параметрах. Да, имеем мощность линии +12В на уровне 540 Вт. Это 90% от номинальных 600 Вт, что указывает на применение внутри групповой стабилизации напряжения. Для младших +3,3В и +5В выделены немалые 120 Вт. А вот сертификата 80 PLUS здесь нет, хотя один из знаков указывает на эффективность до 85%.

В свою очередь одна из сторон также украшена наклейкой, но это уже дизайнерское решение.

По всей видимости, все кабели CHIEFTEC ECO GPE-600S выходят непосредственно из его корпуса. А в месте контакта предусмотрена защитная пластиковая вставка по периметру отверстия.

Сами кабели представлены обычными круглыми проводниками калибра 18 AWG, то есть диаметром 1,024 мм и площадью сечения 0,823 мм². Для периферии этого хватит с запасом, а вот для питания процессора и видеокарты - это такой себе хороший минимум.

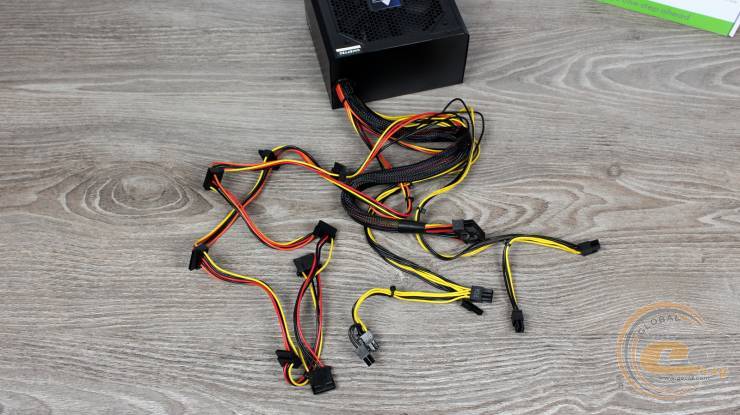

Полная конфигурация системы кабелей выглядит следующим образом:

Основные коннекторы питания CHIEFTEC ECO GPE-600S представлены 20+4-контактным ATX и 4+4-контактным ATX12V. В наличии также два разъема PCIe в 6+2-контактном исполнении. Их хватит для подключения абсолютного большинства видеокарт, разве что за исключением топовых решений. А для периферии есть шесть SATA и два PATA на двух отдельных кабелях. Длина проводов не рекордная, поэтому о скрытой укладке можно забыть.

Внутреннее строение

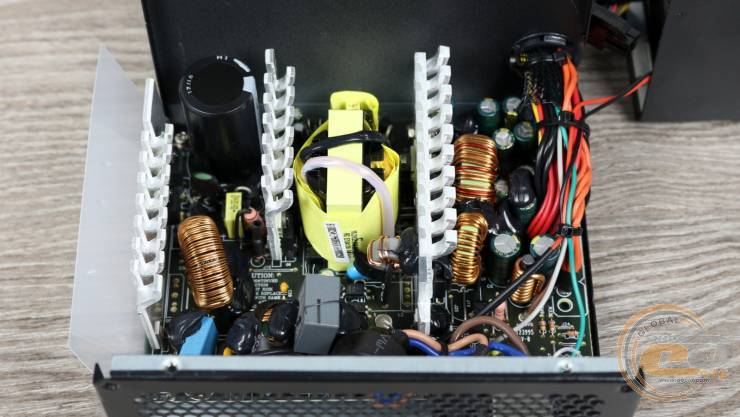

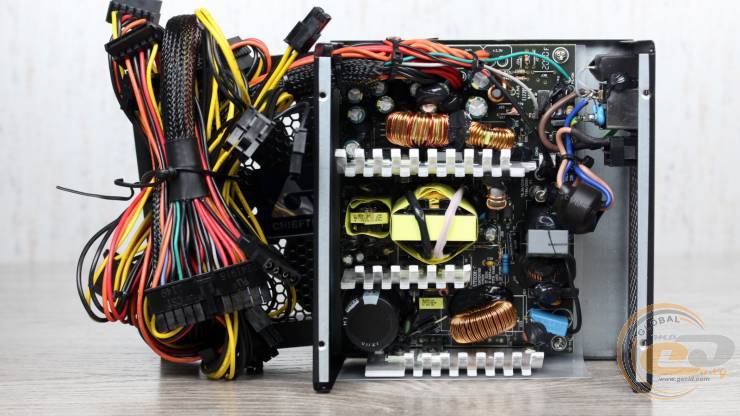

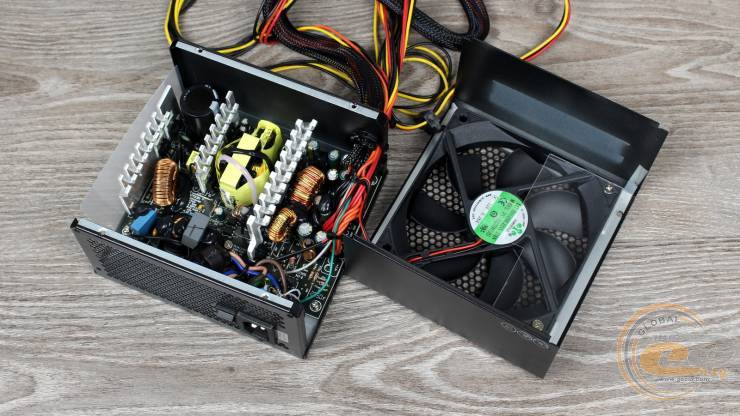

Что ж, с внешностью мы разобрались. Но что же ожидает нас внутри?

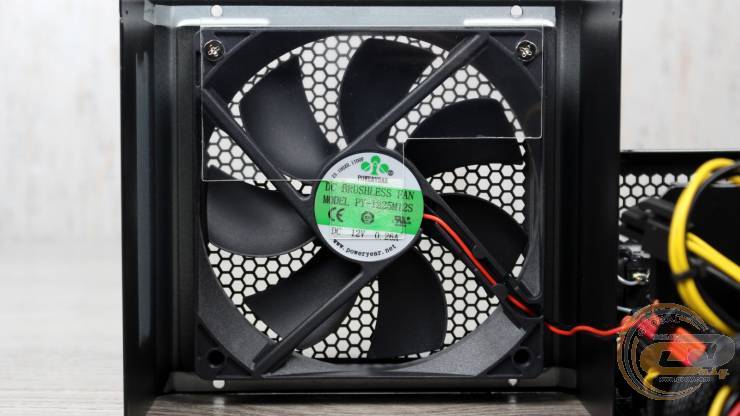

Вентилятор Power Year PY-1225M12S мы уже встречали раньше и в другом бюджетном решении CHIEFTEC FORCE 650W, а также внутри «золотого» 750-ваттника CHIEFTEC POLARIS 750W. Данный пропеллер потребляет всего 3,12 Вт (12 В при 0,26 А). А в его основе находится простой бюджетный подшипник скольжения, о чем говорит буква S в конце названия.

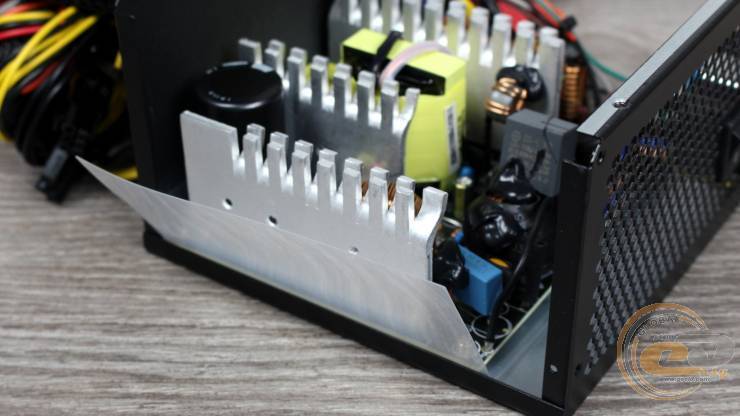

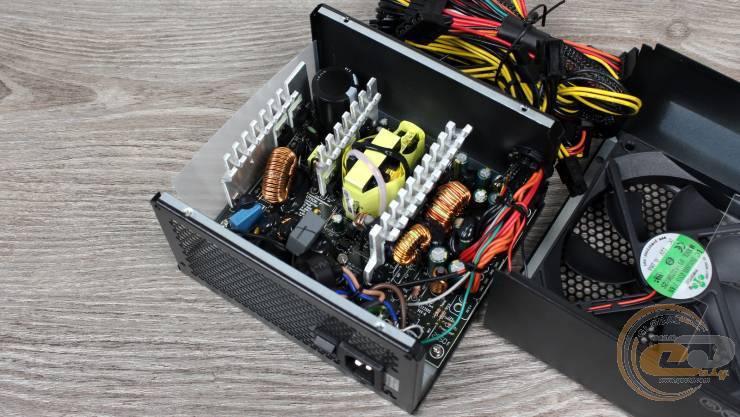

Отвод тепла от горячих компонентов внутри CHIEFTEC ECO GPE-600S обеспечивают три радиатора: на силовых элементах модуля APFC, на ключах первичного и вторичного преобразователя.

Что ж, давайте рассмотрим схемотехнику поближе.

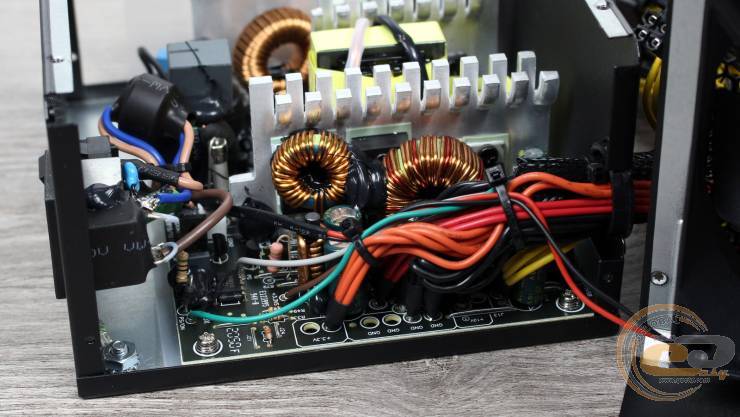

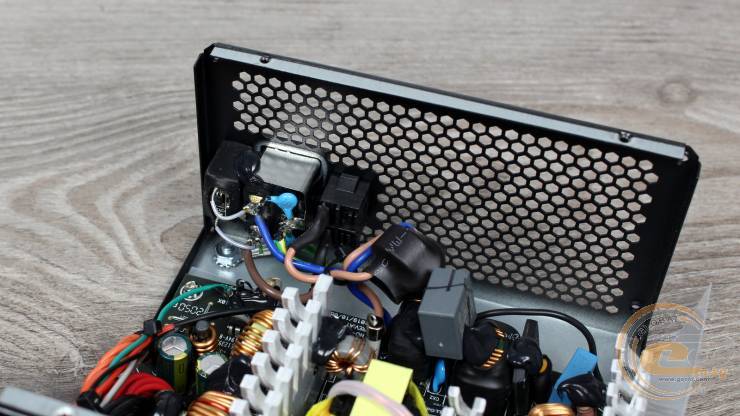

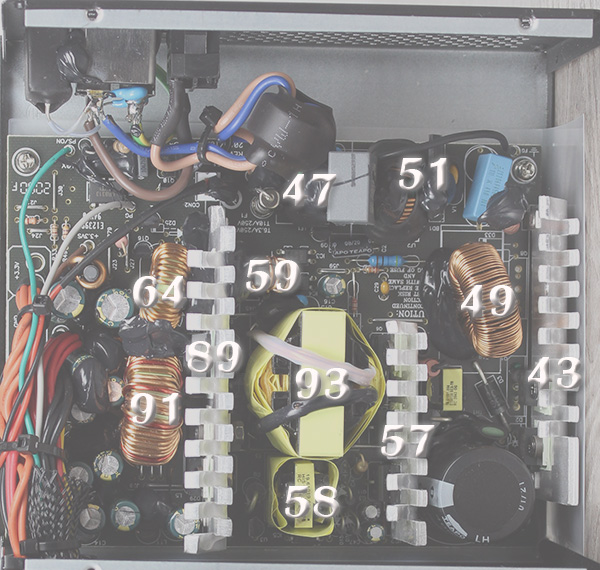

Двухкаскадный входной фильтр включает в себя все необходимые составляющие: пару катушек, два X- и четыре Y-конденсатора, плавкий предохранитель, небольшой варистор для ограничений скачков напряжения и терморезистор для ограничения пусковых токов. Ну и, конечно, не обошлось без диодной сборки.

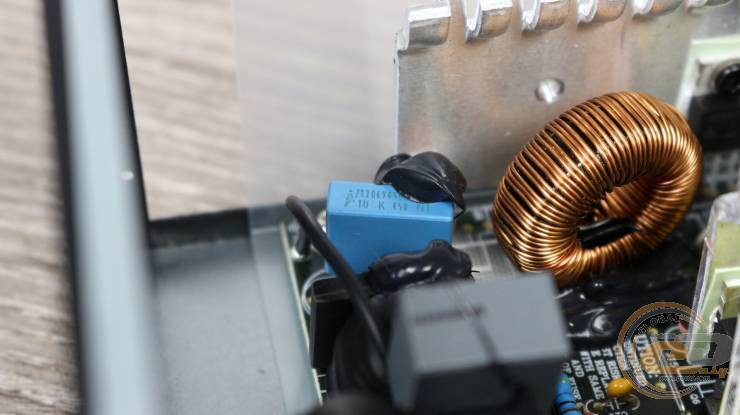

Один из X-конденсаторов расположили довольно странно – места на плате для него не нашлось, поэтому он прикреплен к соседним дросселям с помощью термоклея. К слову, последний внутри блока встречается очень часто и в больших количествах.

Далее несложно заметить дроссель узла APFC.

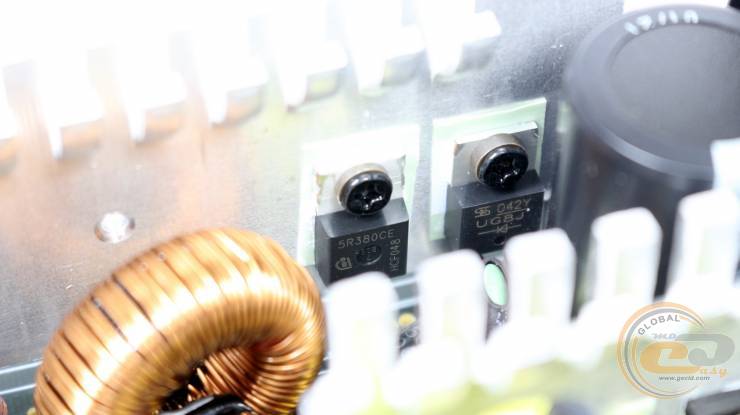

А вот силовые его элементы разместились только с одной стороны радиатора. Их здесь всего два – полевой транзистор от немецкой Infineon и куда менее именитый диод. Далее мы обязательно проверим, хватит ли их для должной коррекции коэффициента мощности.

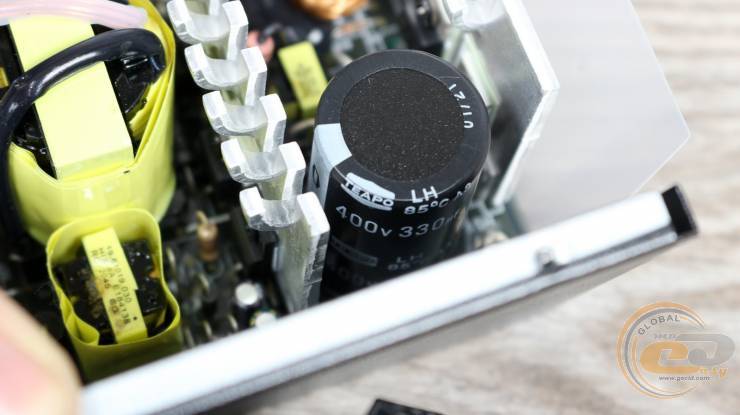

Входной конденсатор представлен тайваньским решением TEAPO с максимальной рабочей температурой 85°C и емкостью 330 мкФ. Последнее значение — этакий минимум для 600-ваттника.

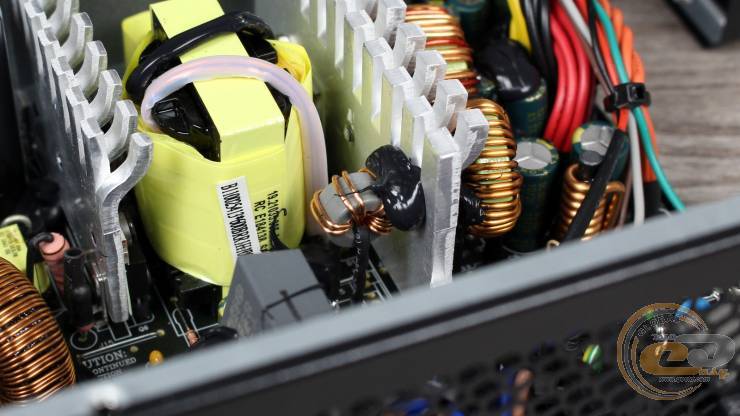

Далее есть еще один охладитель, уже с силовыми элементами первичного преобразователя. За ним расположен главный трансформатор, который зрительно по размерам все же больше подходит для 500-ваттного блока питания.

А рядом снова видим интересное крепление с помощью термоклея, на этот раз дросселя.

Во вторичной части схемы используется групповое преобразование напряжений: есть общая катушка для линий +12В и +5В, а также отдельная для +3,3В. Это бюджетный подход, из-за чего номиналы напряжений на первых двух каналах зависят друг от друга. С другой стороны, при правильном функционировании такая зависимость не будет иметь значения для конечного пользователя.

Что приятно, в фильтре также используются только достаточно качественные тайваньские конденсаторы производства TEAPO, к тому же из высокотемпературной серии. Учитывая близость дросселя групповой стабилизации, это вполне обоснованный подход.

В завершение внутреннего обзора упомянем о защитах, которыми может похвастаться CHIEFTEC ECO GPE-600S:

• от повышенного выходного напряжения (OVP);
• от пониженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки (OPP);
• от всплесков пусковых токов (SIP).

Как мы ожидали, вся базовая безопасность на месте. А вот защиты от перегрузки по току каждого канала (OCP) и от перегрева (OTP) здесь нет. В конце концов, это свойственно большинству недорогих источников питания.

Кросс-нагрузочные характеристики

Что ж, переходим к тестированию.

Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжения для всех линий питания составляет ±5% от их номинала.

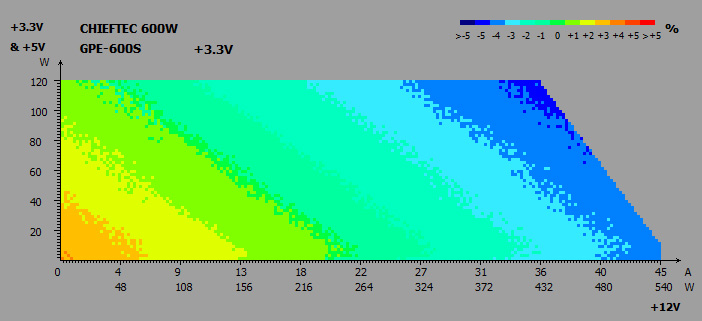

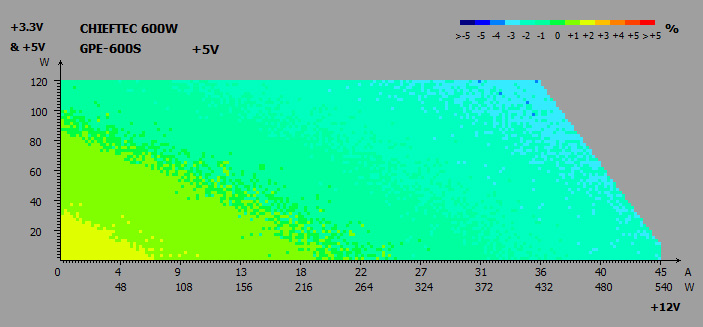

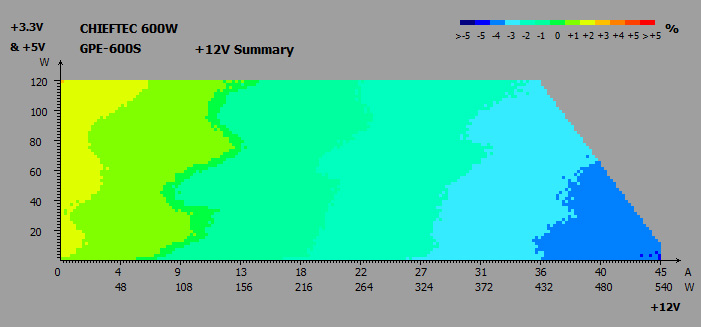

Во время кросс-нагрузочных тестов на основных линиях питания CHIEFTEC ECO GPE-600S были зафиксированы следующие отклонения:

• линия +3,3В: от –5% до +4%;
• линия +5В: от –3% до +2%;
• линия +12В: от –4% до +2%.

На всех каналах есть показатели в пределах нормы, а если говорить о линиях +5В и +12В — то к тому же с определенным запасом.

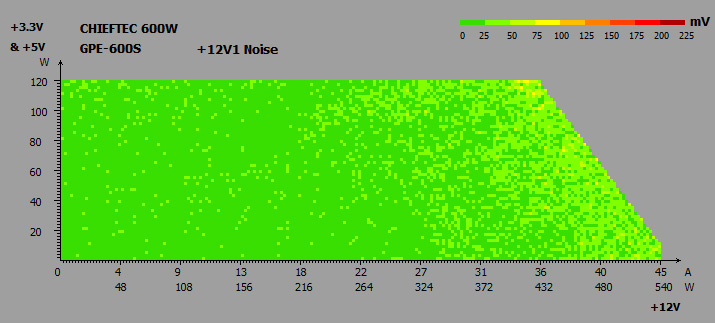

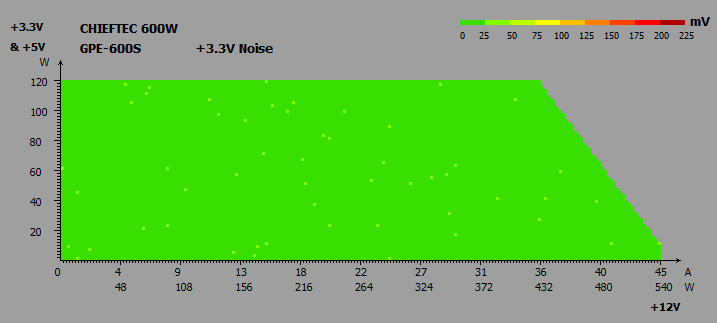

Шумы и пульсации на всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

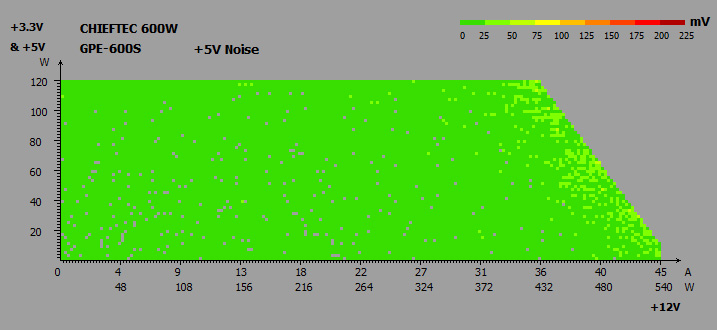

Пульсации на линиях +3,3В и +12В тоже целиком вкладываются в указанные нормы. А вот на канале +5В моментами при большой общей нагрузке появляются и значения в диапазоне от 50 до 75 мВ.

Дежурная линия питания + 5VSB

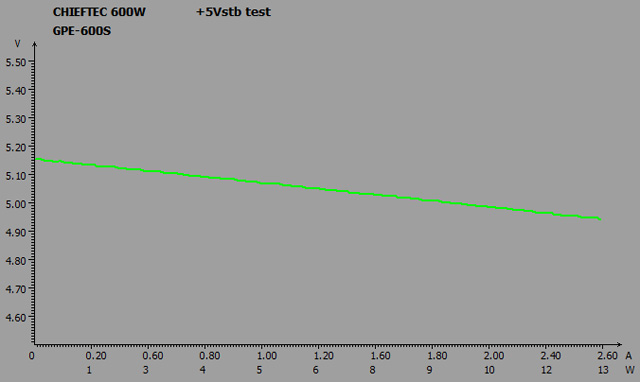

Состояние дежурной линии питания в блоке CHIEFTEC ECO GPE-600S замечаний не вызвало. В зависимости от нагрузки напряжение на ней изменяется в допустимых пределах: от 5,11В до 4,94В (от +2,2% до -1,2%), даже и близко не подходя к предельным ±5%.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания также не подвел, даже несмотря на простоту его компоновки. При потребляемой мощности в 120 Вт коэффициент PFC превзошел 0,9. Максимальное значение 0,99 зафиксировано при нагрузке 400 Вт и выше.

КПД

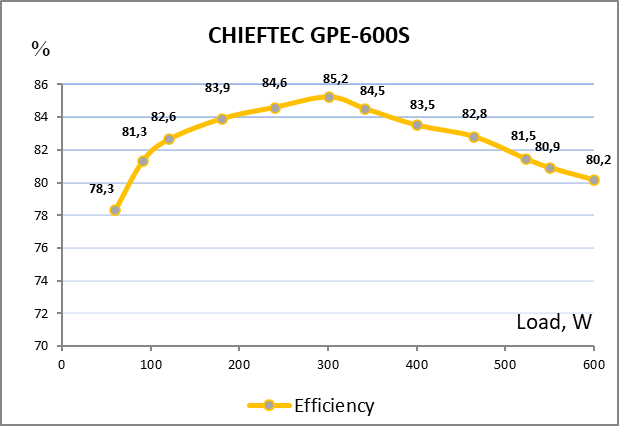

А что тут у нас с КПД? Тест реальной эффективности при различных нагрузках показал, что CHIEFTEC ECO GPE-600S вполне может соответствовать стандарту 80 PLUS White для напряжения 230 В. При нагрузке 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 82%, 85% и 80% % соответственно. Но этот сертификат так и не был получен.

Система охлаждения и температурный режим

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около пятнадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла около 24°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С вполне допустима. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, а это облегчает температурный режим источника питания.

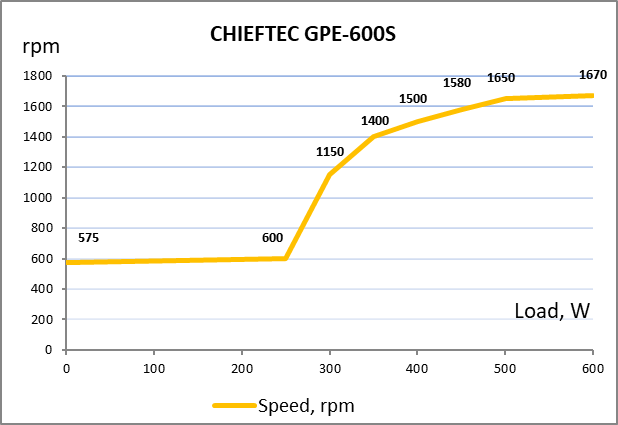

До отметки 250 Вт вертушка CHIEFTEC ECO GPE-600S вращается очень медленно — до 600 об/мин, поэтому устройство работает почти беззвучно. А вот дальше скорость вращения вентилятора заметно растет, а с ней и уровень шума – от тихого при нагрузках до 350 Вт до ниже среднего уровня, при превышении данной отметки.

Впрочем, даже скорости вентилятора более 1600 об/мин оказалось недостаточно для эффективного охлаждения внутренних компонентов. Так, после 15 минут 500-ваттной нагрузки главный трансформатор прогрелся до 93°C, дроссель групповой стабилизации - 91°C, а радиатор с силовыми элементами вторичного круга - до 89°C. Все три значения достаточно высоки. Конечно, в играх или многих других сценариях с переменной нагрузкой температуры здесь будут заметно меньше. И все же мы советовали брать такой блок питания для системы с постоянным потреблением в пределах 400-450 Вт.

Посторонние шумы при работе блока питания

Как показала практика, на всем диапазоне номинальной мощности CHIEFTEC ECO GPE-600S не воспроизводит дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора.

OverLOAD

Учитывая заметный нагрев компонентов даже при нагрузке в 500 Вт, превышать максимально заявленные 600 Вт мы не рискнули.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы был задействован мощный 12-ядерный 24-поточный процессор AMD Ryzen 9 3900XT без разгона. А в качестве видеоускорителя мы использовали Palit GeForce RTX 3090 GamingPro OC с TDP около 350 Вт.

Материнская плата	GIGABYTE B550 AORUS PRO (AMD Socket AM4, ATX)
Процессор	AMD Ryzen 9 3900XT (Socket AM4, 12/24 x 3,8 ГГц, 105 Вт TDP)
Кулер	ASUS TUF Gaming LC 240 ARGB
Оперативная память	2 x DDR4-2400 8 ГБ Kingston FURY Renegade (KF4000C19D4/8GX )
Видеокарты	Palit GeForce RTX 3090 GamingPro OC
SSD	Kingston SUV500 480 ГБ
Корпус	be quiet! Pure Base 600 Window
Ваттметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения проводились в двух режимах: "Простой" и "Максимальная нагрузка", которая создавалась с помощью стресс-тестов AIDA FPU и GPUs. При тестировании общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.

В результате измерения напряжения питания на выходных линиях были получены следующие значения:

При такой нагрузке напряжение на линии +12В несколько проседает, тогда как на канале +5В поднимается классический пример групповой стабилизации. И все же значения на всех каналах далеки от критических ±5%. И это мы говорим о системе на основе 24-поточного процессора и предтоповой GeForce RTX 3090!

Энергопотребление в простое и выключенном состоянии компьютера

В дополнение ко всему вышеперечисленному, блок питания CHIEFTEC ECO GPE-600S порадует своего владельца низким энергопотреблением в выключенном состоянии компьютера – 2 Вт и в спящем режиме – 2 Вт.

Итоги

Блок питания CHIEFTEC ECO GPE-600S мощностью 600 Вт с ценником менее 50 "зеленых" является достаточно бюджетным решением, что отразилось на его возможностях.

С одной стороны, он вполне может выдать мощность, близкую к указанной изготовителем, к тому же без особых перекосов напряжений питания. На практике даже система с 24-поточным AMD Ryzen 9 3900XT и NVIDIA GeForce RTX 3090 оказалась ему "по зубам".

И все же в таком случае на линии 12В и особенно на 5В заметно возрастают пульсации. Кроме того, уже при длительной 500-ваттной нагрузке температура некоторых внутренних элементов достигла отметки 90°C.

Поэтому в реальности при использовании CHIEFTEC ECO GPE-600S мы бы рекомендовали ограничиться компонентами с суммарным энергопотреблением в пределах 450 Вт. То есть конфигурацию вроде Core i5-13400F/Ryzen 5 7600 и GeForce RTX 3050/Radeon RX 6600 XT он потянет без проблем. И, что тоже важно, при этом не потревожит акустический комфорт пользователя.

В остальном есть приятные, как для бюджетного решения, бонусы в виде тайваньских конденсаторов, в том числе высокотемпературных в узле фильтрации, достаточное количество коннекторов, ряд базовых защит, полноценный входной фильтр и КПД до 85%. Впрочем, все это касается и 700-ваттного решения CHIEFTEC ECO GPE-700S, которое на нашем рынке дороже всего на $2.

Достоинства:

• сравнительно высокий уровень КПД как для бюджетных решений (в пике более 85%);
• наличие выделенного канала +12В с нагрузочной способностью до 45 А (540 Вт);
• при подключении к мощной конфигурации напряжения не покидают допустимые нормы;
• наличие всех базовых защит;
• применение тайваньских конденсаторов;
• активный способ компенсации реактивной мощности;
• низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
• очень тихая работа при небольшой нагрузке;
• пара 6+2-контактных разъемов PCIe;
• доступная стоимость ($47).

Особенности:

• поддерживается только работа в сетях с напряжением 230 В.

Недостатки:

• высокий нагрев внутренних компонентов при нагрузке.



Автор: Олесь Пахолок
