Обзор блока питания Cooler Master MWE Gold 550 – V2: мал золотник, да и не дорог

28-09-2021

Последнее время в нашу тестовую лабораторию обычно попадают БП немалой мощности – от 650 до 1000 Вт. А вот более доступные 500-550-ваттники, к сожалению, нам присылают редко. Но ведь такие решения запросто (да еще и с запасом) смогут запитать систему с одной (даже топовой) видеокартой и процессором в разгоне.

Cooler Master MWE Gold 550 – V2

Поэтому 550-ваттный блок питания Cooler Master MWE Gold 550 – V2 (MPE-5501-AFAAG) нас очень заинтересовал. С ценником около $95 его все же не назовешь «народным», но он на целых $30 дешевле аналогичного 650-ваттника. При этом речь идет о «золотом» решении с модульным подключением кабелей и… Впрочем, об остальном далее в обзоре.

Спецификация

Модель

Cooler Master MWE Gold 550 – V2
(MPE-5501-AFAAG)

Тип

ATX 12V / EPS12V

Номинальная мощность, Вт

550

Мощность по каналу 12В, Вт

549,6

Мощность линий +3,3В и +5В, Вт

100

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

20

Максимальный выходной ток канала +5В, А

20

Максимальный выходной ток канала +12В, А

45,8

Максимальный выходной ток канала -12В, А

0,3

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

3

Входное напряжение, В

100 − 240

Частота, Гц

50 − 60

Входной ток, А

5 – 10

КПД, %

≤92%

Сертифицирован 80 PLUS

Gold

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

98

PCIe-разъемов

2 (6+2-контактные)

Модульный

Да

Размеры вентилятора, мм

120 х 120 х 25

Тип подшипника вентилятора

HDB

Максимальная скорость вращения вентилятора, об/мин

1500

Уровень шума при 50% / 100%, дБА

17,7 / 21

Защиты

OPP, OVP, UVP, OCP, OTP, SCP

Размеры источника, мм

160 х 150 х 86

Гарантия, лет

5

Время наработки на отказ БП (MTBF), часов

100 000

Сайт производителя

Cooler Master

Cooler Master MWE Gold 550 – V2

Упаковка и комплект поставки

Традиционными для производителя являются цвета и отличное информационное наполнение коробки. Правда, последнее только на английском.

Cooler Master MWE Gold 550 – V2

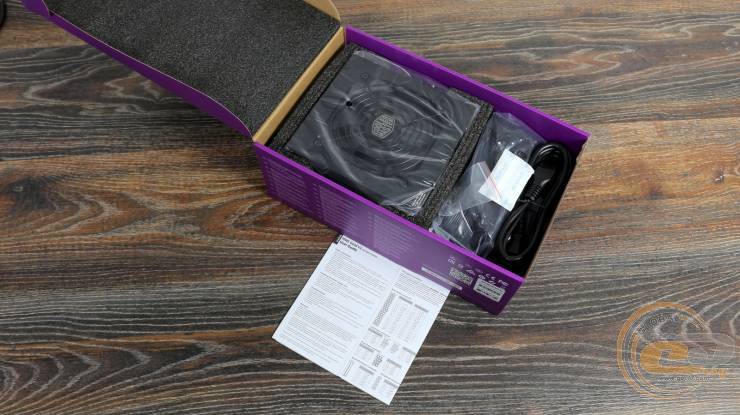

Блок питания и сопутствующие компоненты надежно защищены от внешних механических воздействий и влаги.

Cooler Master MWE Gold 550 – V2

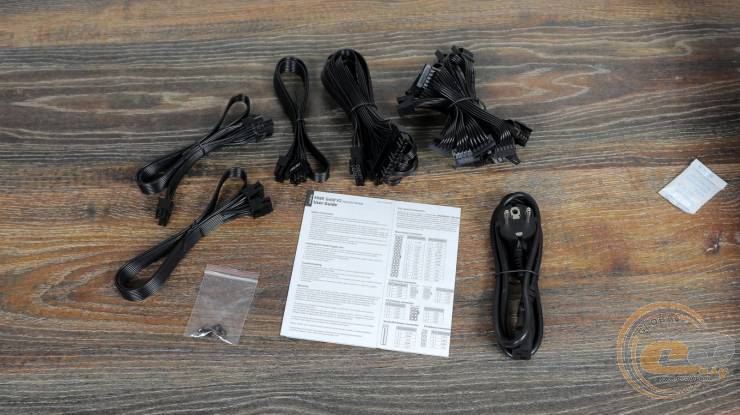

В числе комплектующих: сетевой шнур питания, модульные кабели, крепежные винты в пакете и бумажная документация. Стяжек нет, ну и ладно.

Внешний вид

Cooler Master MWE Gold 550 – V2

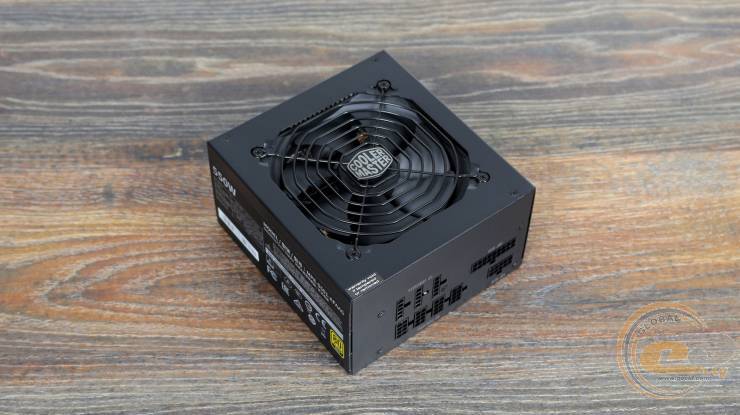

Несмотря на сравнительно скромную мощность и использование 120-мм вентилятора, размеры Cooler Master MWE Gold 550 – V2 все же чуточку больше обычных: 160 х 150 х 86 мм. Виной тому не самая плотная внутренняя компоновка и модульное подключение кабелей.

Cooler Master MWE Gold 550 – V2

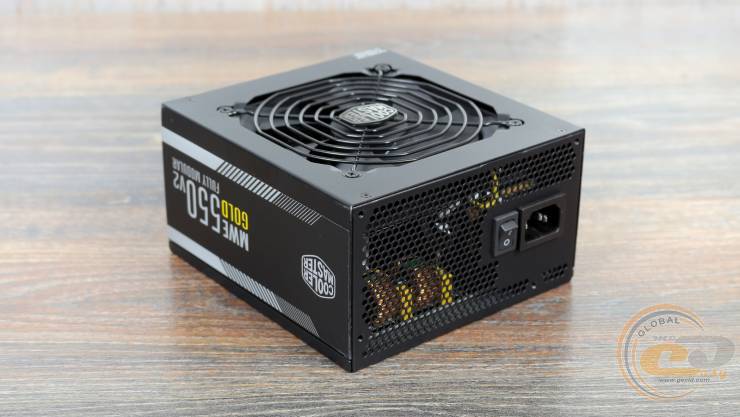

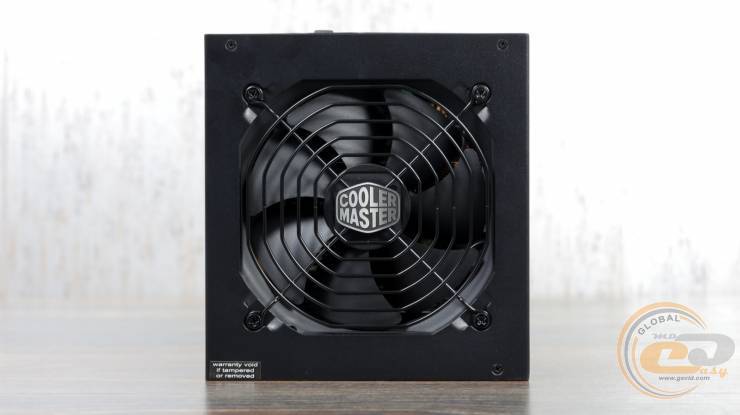

В целом же перед нами симпатичный коробок в черном матовом окрасе с решеткой типа гриль посередине и гарантийной пломбой на одном из винтов (актуальной в течение 5 лет).

Cooler Master MWE Gold 550 – V2

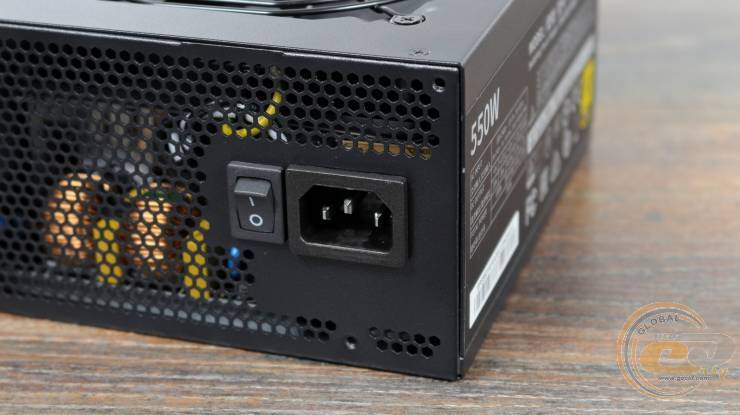

Тыл привычный до нельзя. В наличии выключатель, разъем питания и отверстия в виде сот.

Cooler Master MWE Gold 550 – V2

Одна из боковин сообщает о применении в блоке питания одной 12-вольтной линии мощностью почти 100% от номинала. Для младших каналов +3,3В и +5В уже традиционно выделено 100 Вт в сумме или максимум по 20 А на каждый из них.

Cooler Master MWE Gold 550 – V2

С обратной стороны имеется еще одна наклейка с указанием модели источника. При нижнем размещении БП вертушкой вниз именно она будет украшать внутреннее пространство системного блока.

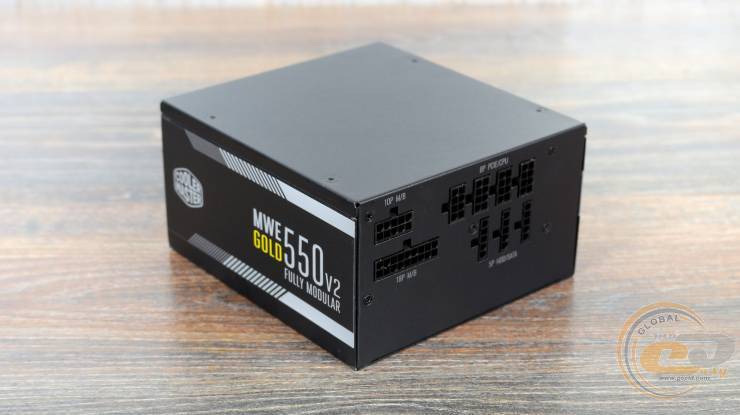

Все кабели у Cooler Master MWE Gold 550 – V2 полностью модульные. Для удобства укладки они выполнены в виде гибких шлейфов привычного калибра 18 AWG.

Основные коннекторы питания представлены традиционным 20+4-контактным ATX и парой 8-контактных ATX12V. А для питания видеокарты в его составе есть два 6+2-контактных PCIe. Периферийные же коннекторы позволят подсоединить до восьми устройств SATA и до четырех PATA на трех отдельных проводах.

Кстати, одним из отличий новинки от модели Cooler Master MWE Gold 550 (без индекса V2) является наличие пары 8-контактных коннекторов ATX12V. Благодаря этому она хорошо подойдет для питания высокопроизводительных однопроцессорных и даже двухпроцессорных систем с парой соответствующих разъемов.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Калибр применяемых проводов

20+4-контактный ATX

1

60

18 AWG

8-контактный ATX12V

1

65

18 AWG

4+4-контактный ATX12V

1

60

18 AWG

два 6+2-контактных PCIe

1

55-65

18 AWG

четыре SATA

2

50-62-74-86

18 AWG

четыре Molex (PATA)

1

50-62-74-86

18 AWG

Cooler Master MWE Gold 550 – V2

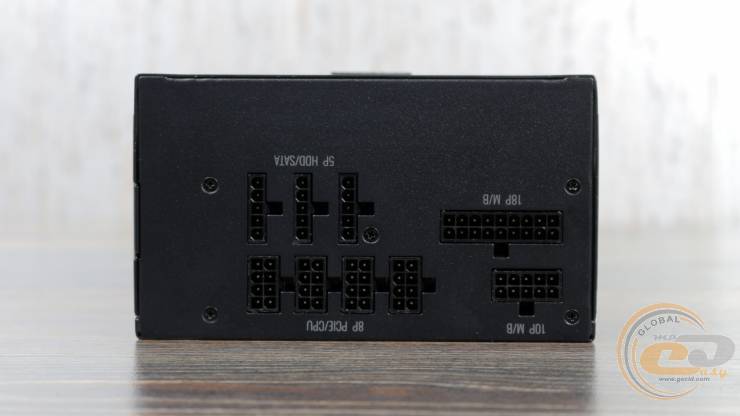

Все разъемы для подключения кабелей подписаны, поэтому с данной процедурой справится даже новичок. Тем более что и форма отверстий не позволит ошибиться.

Внутреннее устройство

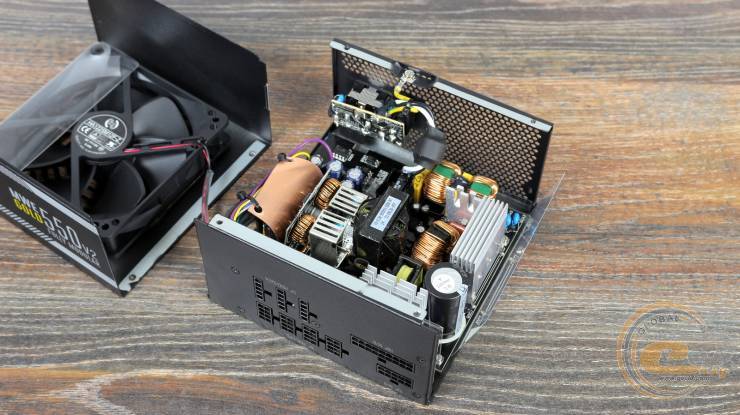

Время одного из самых интересных этапов нашего обзора – внутреннего осмотра блока питания.

Cooler Master MWE Gold 550 – V2

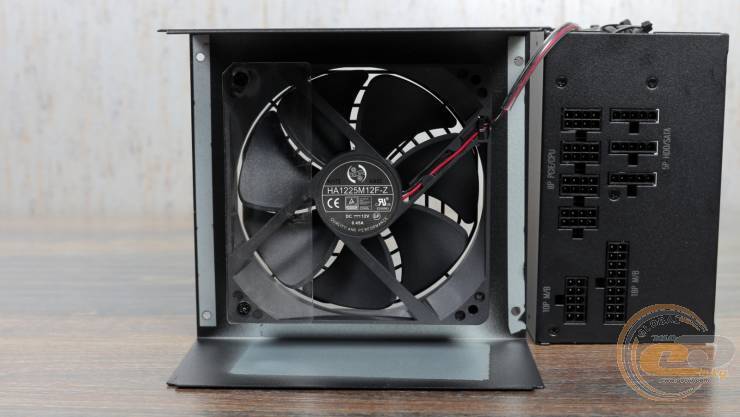

Вентилятор HONG HUA HA1225M12F-Z диаметром 120 мм мы уже встречали ранее, например, внутри Seasonic S12G-550. В его основе лежит надежный и тихий гидродинамический подшипник (HDB). И это еще одно усовершенствование по сравнению с Cooler Master MWE Gold 550, в котором используется LDB подшипник.

Энергопотребление вертушки равно 5,4 Вт (12 В при 0,45 А). Подключается же она через привычный съемный двухконтактный коннектор. А вот буква «M» в названии намекает на то, что перед нами среднепроизводительный вентилятор из данной линейки.

Cooler Master MWE Gold 550 – V2

Во имя эффективного охлаждения ему ассистируют аж пять радиаторов. Правда, такое большое количество легко объясняется небольшими их размерами.

Cooler Master MWE Gold 550 – V2

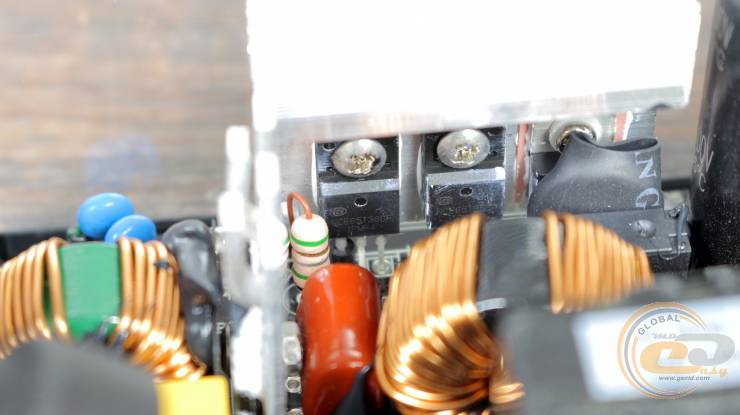

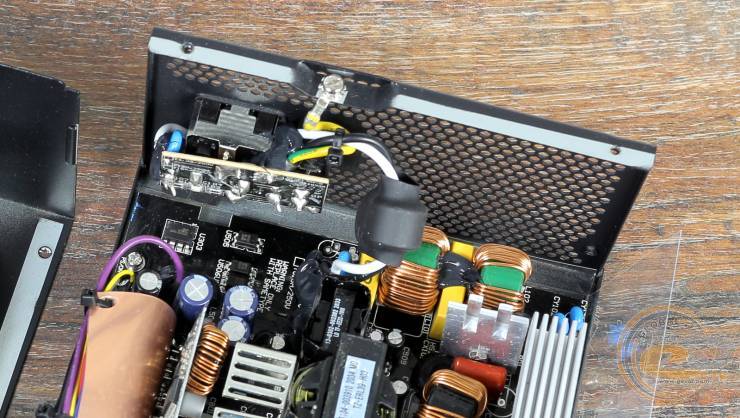

Теперь о схемотехнике. Входной EMI-фильтр в Cooler Master MWE Gold 550 – V2 имеет в своем составе все необходимые составляющие: варистор, два дросселя, пару X- и четыре Y-конденсатора. Только вот место под плавкий предохранитель пустует. На первом радиаторе закреплена единственная диодная сборка, маркировку которой нам не удалось разглядеть.

Cooler Master MWE Gold 550 – V2

Далее приютился терморезистор с реле для ограничения пускового тока. А по соседству с ними, на радиаторе побольше, зафиксированы силовые элементы модуля APFC – два транзистора и диод Шоттки.

Cooler Master MWE Gold 550 – V2

Входной конденсатор Elite тайваньского производства принадлежит к высокотемпературной серии (до 105°C) и имеет емкость 390 мкФ – хороший показатель как для 550-ваттника.
