Обзор блока питания Cooler Master V650 Gold – v2: тихая мощь

10-09-2021

Недавно в нашу тестовую лабораторию пожаловал примечательный малыш – блок питания Cooler Master V650 SFX Gold формата SFX. Несмотря на очень компактные габариты (100 х 125 х 64 мм), он смог не только выдать всю заявленную мощность (а это немалые 650 Вт), но даже выдержал 23%-ую перегрузку. Правда, производителю все же пришлось пойти на компромисс – после отметки 500 Вт компактная 92-мм вертушка напоминает о себе средним уровнем шума с характерным гулом.

Cooler Master V650 Gold – v2

Для чего мы все это рассказываем? Судя по заявленным характеристикам, обозреваемый блок питания Cooler Master V650 Gold v2 (MPY-650V-AFBAG) очень близок по своей конструкции к Cooler Master V650 SFX Gold. Но здесь речь идет о полноразмерном ATX-решении. Следовательно, габаритная 135-мм вертушка должна обеспечить комфортный шумовой фон, а выходные показатели ожидаются как минимум не хуже. Так ли обстоят дела на самом деле?

Спецификация

Модель

Cooler Master V650 Gold – v2
(MPY-650V-AFBAG-EU)

Тип

ATX 12V 2.52 / EPS12V

Номинальная мощность, Вт

650

Мощность по каналу 12В, Вт

649,2

Мощность линий +3,3В и +5В, Вт

120

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

20

Максимальный выходной ток канала +5В, А

20

Максимальный выходной ток канала +12В, А

54,1

Максимальный выходной ток канала -12В, А

0,3

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

3

Входное напряжение, В

100 − 240

Частота, Гц

50 − 60

Входной ток, А

4 – 8

КПД, %

≤92%

Сертифицирован 80 PLUS

Gold

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

96

PCIe-разъемов

4 (6+2-контактные)

Модульный

Да

Размеры вентилятора, мм

135 х 135 х 25

Тип подшипника вентилятора

FDB

Максимальная скорость вращения вентилятора, об/мин

1500

Уровень шума при 50% / 100%, дБА

18,3 / 32,1

Защиты

OPP, OVP, UVP, OCP, OTP, SCP

Размеры источника, мм

160 х 150 х 86

Гарантия, лет

10

Время наработки на отказ БП (MTBF), часов

100 000

Сайт производителя

Cooler Master

Cooler Master V650 Gold v2

Упаковка и комплект поставки

Уже цвет коробки позволяет определить производителя устройства, а надписи на английском многое расскажут о начинке и выходных показателях.

Cooler Master V650 Gold – v2

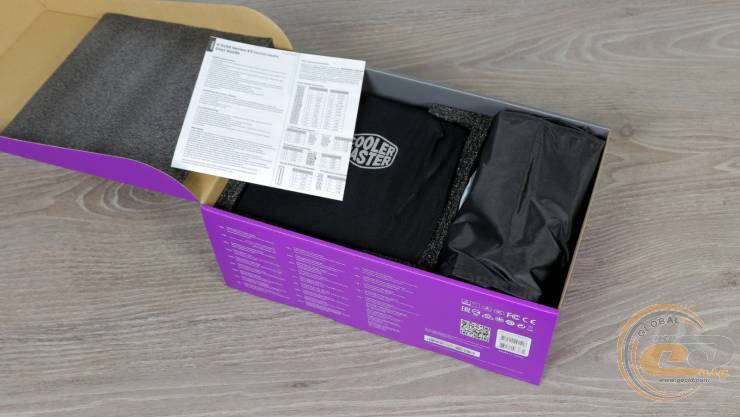

Блок питания со всех сторон хорошо защищен, так что можно смело заказывать доставку в ближайшее почтовое отделение.

Cooler Master V650 Gold – v2

Cooler Master V650 Gold – v2

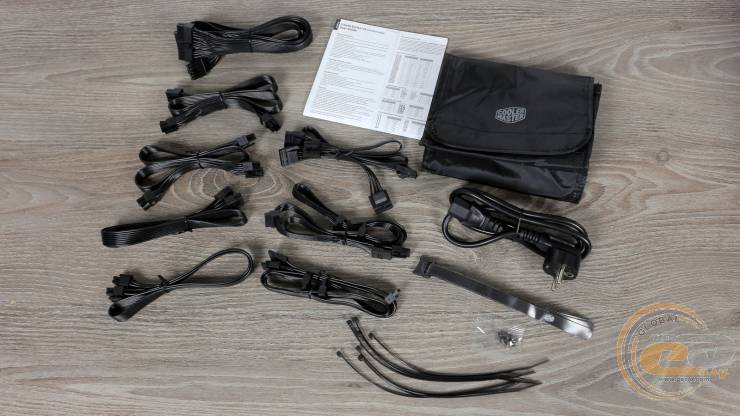

Комплектация источника получилась весьма обширной. Она включает в себя:

  • чехол для БП;
  • сетевой шнур питания;
  • набор модульных кабелей;
  • чехол для их хранения;
  • крепежные винты в пакете;
  • набор многоразовых и одноразовых стяжек;
  • бумажную документацию.

Внешний вид

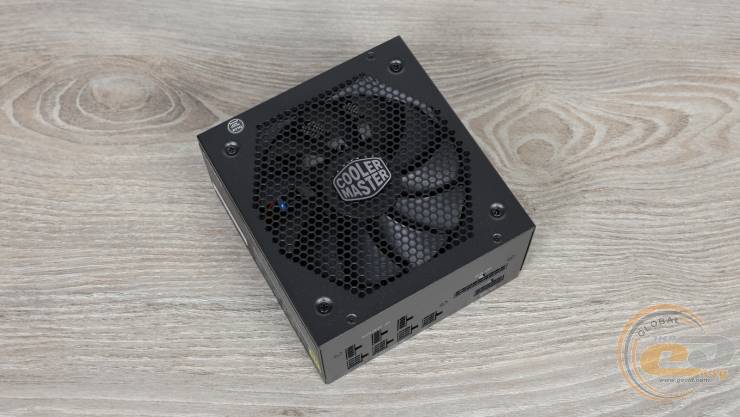

Cooler Master V650 Gold – v2

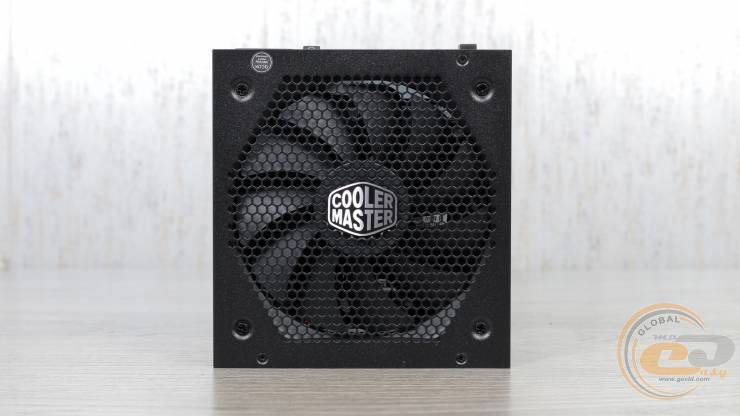

Блок питания имеет вполне привычные для 650-ваттника размеры: 160 х 150 х 86 мм. Он выглядит дорого и элегантно благодаря сочетанию вырезов-сот над вертушкой, фирменного серебристого логотипа и черного матового окраса.

Cooler Master V650 Gold – v2

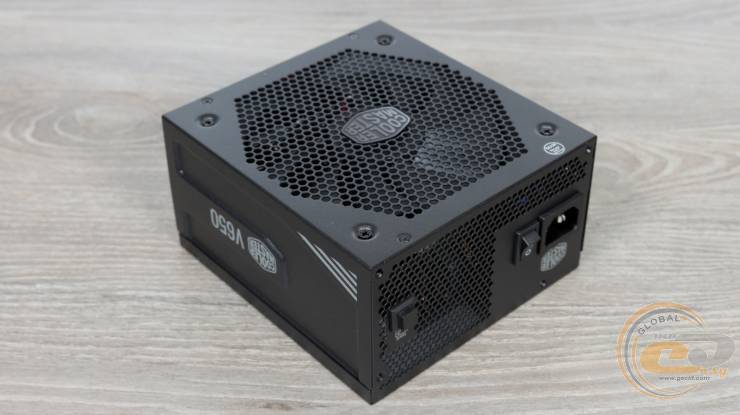

В этой же плоскости находятся винты для крепления вентилятора и для доступа внутрь. Наклейка на одном из них помещена не просто так – гарантийный срок составляет внушительные 10 лет, что характерно для дорогих устройств с качественной элементной базой.

Cooler Master V650 Gold – v2

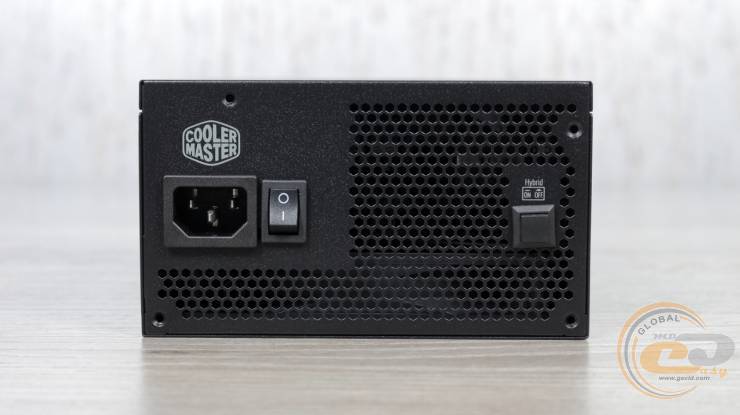

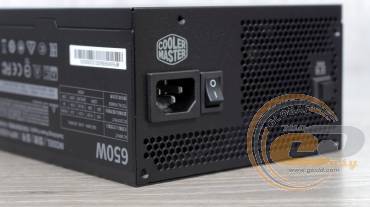

Тыльная панель приютила привычный выключатель, разъем питания, логотип производителя и отверстия-соты.

Cooler Master V650 Gold – v2 Cooler Master V650 Gold – v2

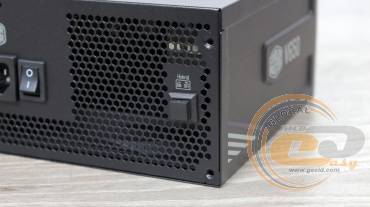

Также в наличии переключатель гибридного режима работы вертушки. Нам обещают, что при нагрузке до 40% от номинала (то есть 260 Вт) источник будет охлаждаться в полностью пассивном режиме. Конечно же, только при нажатой кнопке «Hybrid».

Cooler Master V650 Gold – v2

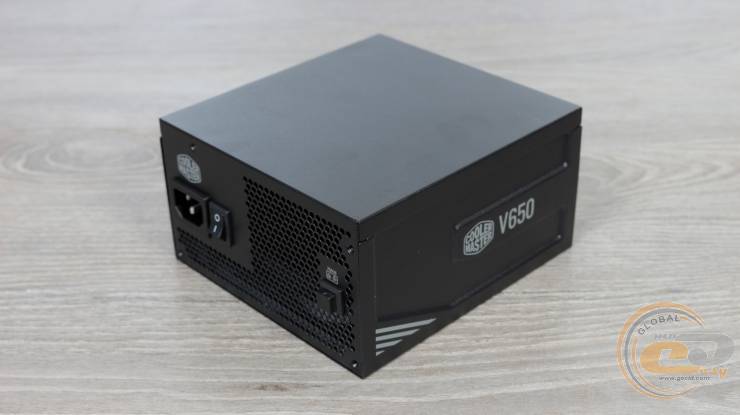

Теперь об остальных панелях. Самая большая по площади оказалась совершенно пустой.

Cooler Master V650 Gold – v2

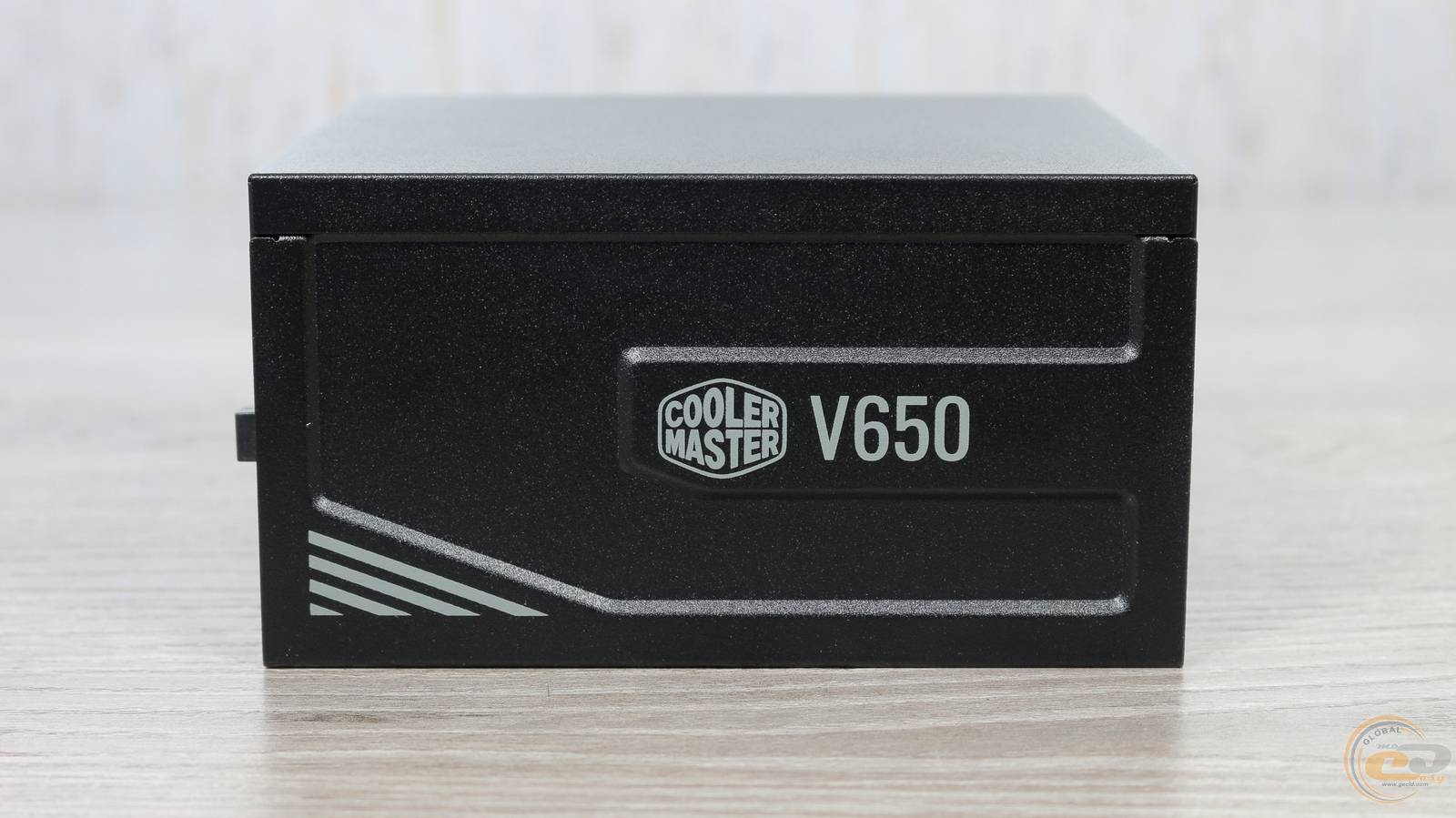

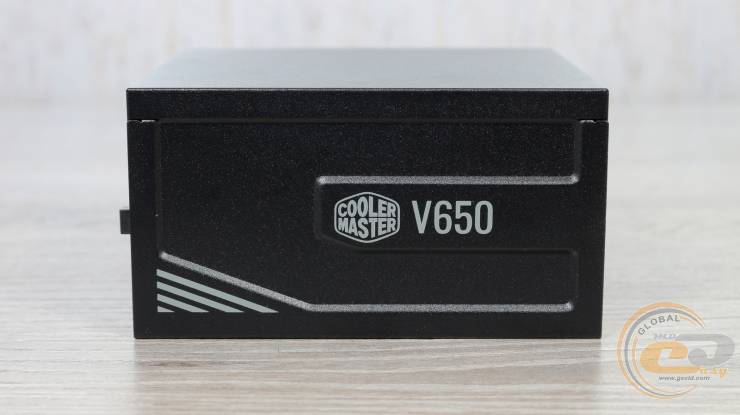

Боковины поинтереснее: на одной из них имеется штампованная поверхность, а надписи напоминают о линейке V650.

Cooler Master V650 Gold – v2

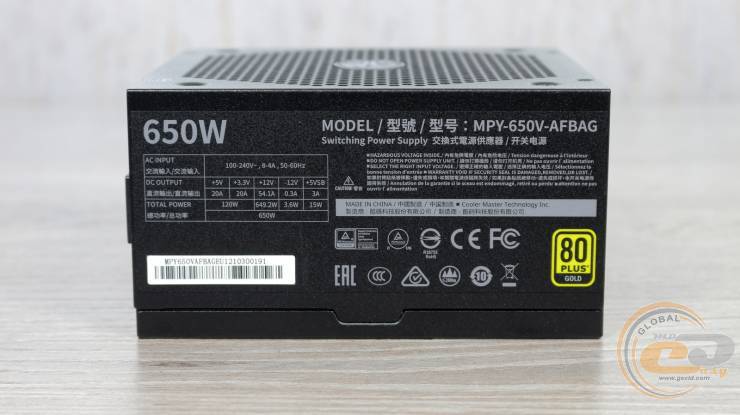

Противоположная боковина самая информативная. Она сообщает о применении в источнике одной 12-вольтной линии мощностью 99,9% от номинала. Для младших каналов +3,3В и +5В также выделено предостаточно – 120 Вт в сумме или максимум 20 А на каждый из них.

Cooler Master V650 Gold – v2

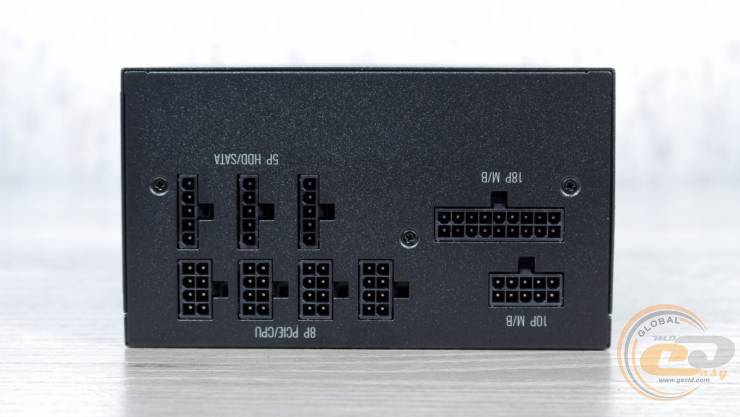

Все кабели у Cooler Master V650 Gold – v2 полностью модульные. Для удобства укладки они выполнены в виде гибких шлейфов. Калибр большинства проводов привычный – 18 AWG, но для питания видеокарт используются проводники потолще – 16 AWG.

Основные коннекторы питания (20+4-контактный ATX и пара 8-контактных ATX12V) обеспечивают поддержку компьютеров с одним или двумя CPU. А для питания графической подсистемы в составе есть четыре 6+2-контактных PCIe на двух проводах. Периферийные же коннекторы позволят подсоединить до восьми устройств SATA и до четырех PATA. Для этой цели используются три отдельных провода.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Калибр применяемых проводов

20+4-контактный ATX

1

60

18 AWG

8-контактный ATX12V

1

65

18 AWG

4+4-контактный ATX12V

1

60

18 AWG

два 6+2-контактных PCIe

2

55-65

16 AWG

четыре SATA

2

50-62-74-86

18 AWG

четыре Molex (PATA)

1

50-62-74-86

18 AWG

Все разъемы для подключения кабелей подписаны, поэтому с данной процедурой справится даже новичок. Тем более что и форма отверстий не позволит ошибиться.

Внутреннее устройство

Время одного из самых интересных этапов нашего обзора – внутреннего осмотра источника.

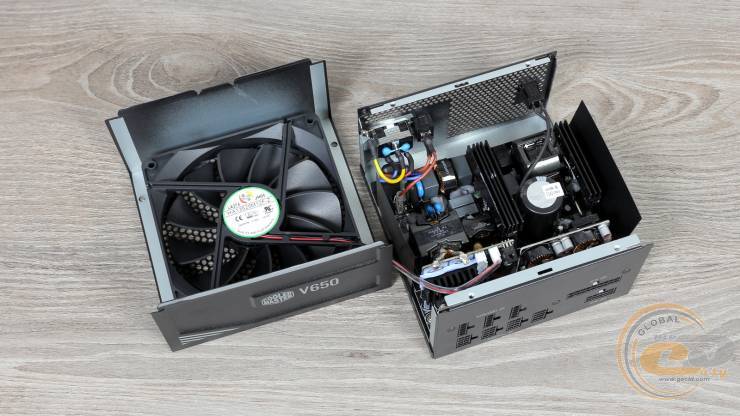

Cooler Master V650 Gold – v2

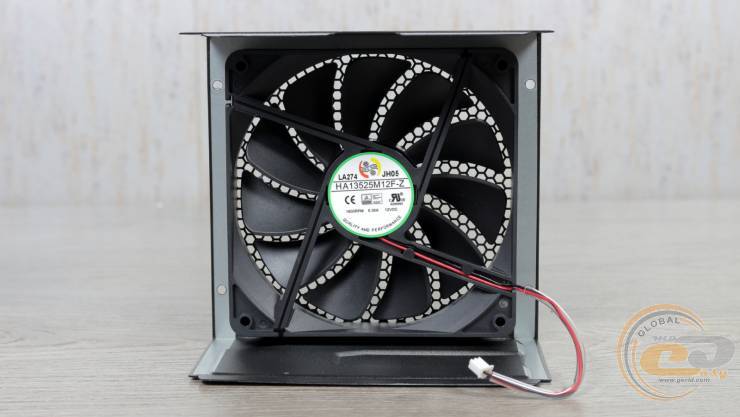

Вентилятор HONG HUA HA13525M12F-Z диаметром 135 мм мы уже встречали ранее, например, внутри решений из топовой линейки Seasonic PRIME. В его основе применяется надежный и тихий гидродинамический подшипник. Сама вертушка потребляет 4,32 Вт (12 В при 0,36 А), подключаясь через привычный съемный двухконтактный коннектор. А максимальная частота ее вращения равна 1800 об/мин. Впрочем, нам обещают, что выше 1500 об/мин мы не увидим.

Cooler Master V650 Gold – v2

Радиаторов здесь три. Первый охлаждает диодные сборки и ключи первичной цепи, второй – силовые элементы узла APFC, а третий отводит тепло от составляющих синхронного выпрямителя.

Cooler Master V650 Gold – v2

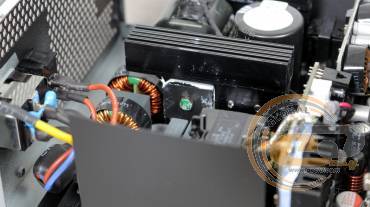

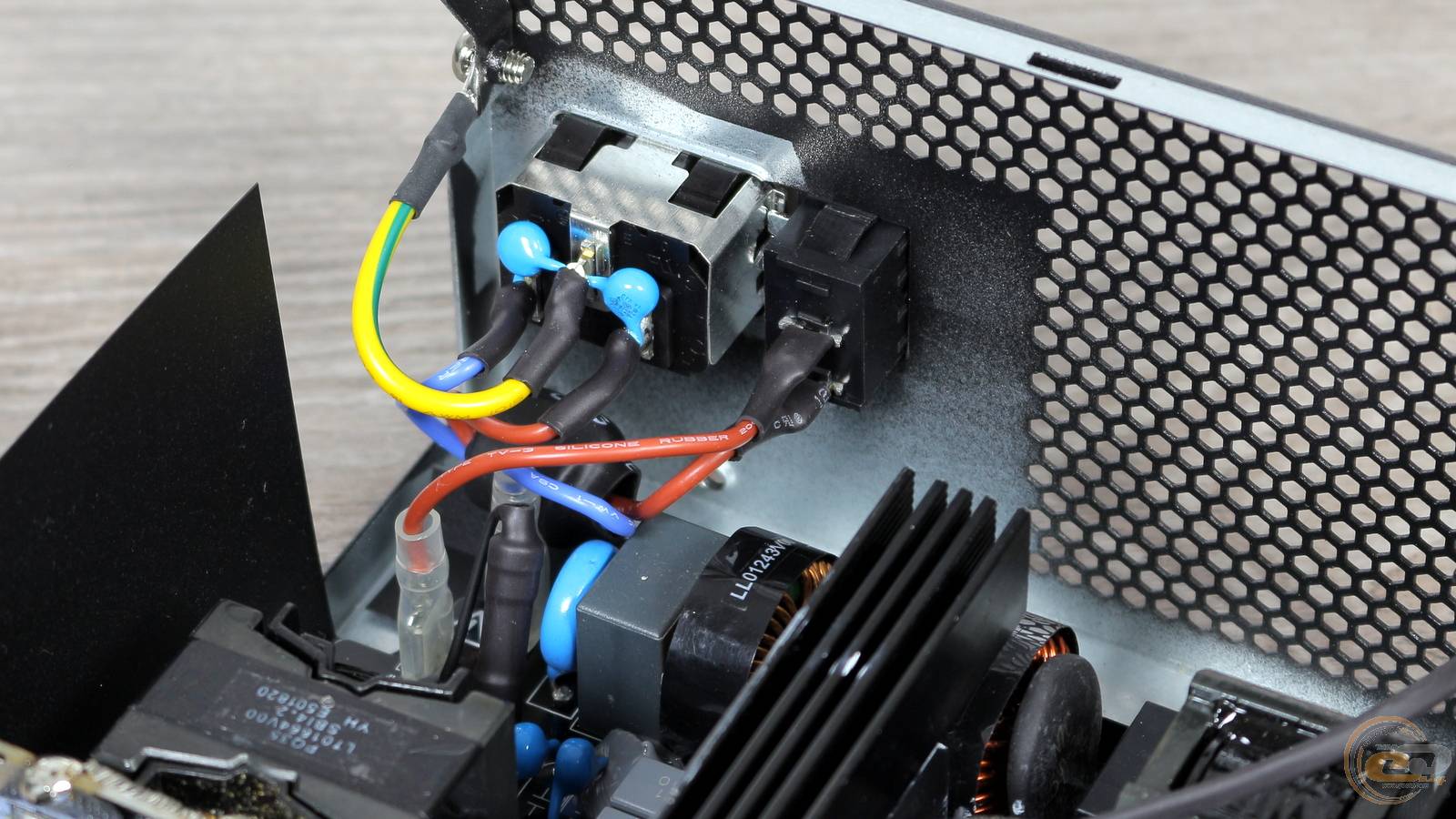

Давайте рассмотрим схемотехнику подробнее. Во входном EMI-фильтре Cooler Master V650 Gold – v2 есть все необходимое для полноценной работы: два дросселя, пара X- и четыре Y-конденсатора, варистор, плавкий предохранитель и терморезистор с реле для ограничения пускового тока.

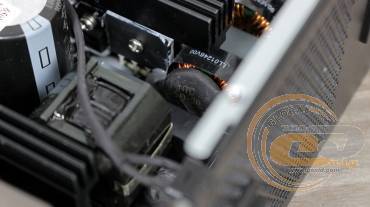

Cooler Master V650 Gold – v2 Cooler Master V650 Gold – v2

Диодные сборки прикручены с обеих сторон радиатора. Элементы GBU1508 рассчитаны на ток 15 А, что для источника мощностью 650 Вт дает хороший запас.
