Обзор блока питания DeepCool PK650D: когда «Gold» не по карману

Как бы найти такой блок питания, чтобы и не потратить слишком много, но и при этом получить достаточно качественное и долговечное устройство с запасом по мощности? Как вариант, можно рассмотреть "бронзовый" DeepCool PK650D.

С одной стороны, в его основе используются конденсаторы из Японии и Тайваня, а также подшипник повышенной надежности Hypro Bearing. Как следствие, производитель не поскупился предоставить 5-летнюю гарантию, в то время как прямые конкуренты обычно имеют 2-летнюю.

Кроме того, модель мощностью 650 Вт на основе DC-DC-преобразователей обойдется всего в ₴2900 или $75. Впереди нас ждет более близкое знакомство с внешностью, начинкой и реальными возможностями данного блока питания. Но начнем по доброй традиции со спецификации и упаковки.

Спецификация

Модель	DeepCool PK650D
Тип	ATX12V 2.4
Номинальная мощность, Вт	650
Мощность по каналу +12В, Вт	648
Мощность линий +3,3В и +5В, Вт	110
Количество линий +12В	1
Максимальный входящий ток канала +3,3В, А	20
Максимальный входящий ток канала +5В, А	20
Максимальный входящий ток канала +12В, А	54
Максимальный входящий ток канала -12В, А	0,3
Максимальный входящий ток канала +5Vsb (дежурная линия питания), А	2,5
Входное напряжение, В	100 – 240
Частота напряжения питания, Гц	50 – 60
Входящий ток, А	5 – 10
КПД, %	≥85
Сертификация 80 PLUS	Bronze
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≤98
Время удержания (при 80% нагрузке), мс	≥16
PCIe-разъемов	4 (6+2-контактные)
Модульный	Нет
Размеры вентилятора, мм	120 х 120 х 25
Тип подшипника вентилятора	Hypro Bearing
Защиты	SCP, OPP, OTP, OVP, OCP, UVP
Время наработки на отказ, час	100 000
Размеры (Д х Ш х В), мм	140 х 150 х 86
Гарантия, лет	5
Сайт производителя	DeepCool
Страница продукта	DeepCool PK650D

Упаковка и комплект поставки

Коробка из простого картона дополнена внешней информативной вставкой. Последняя сообщает немало интересного: электротехнические характеристики, перечень коннекторов, а также приведены графики зависимости КПД и скорости вращения вентилятора от нагрузки. Внутри же блок питания со всех сторон надежно защищен с помощью мягких вставок.

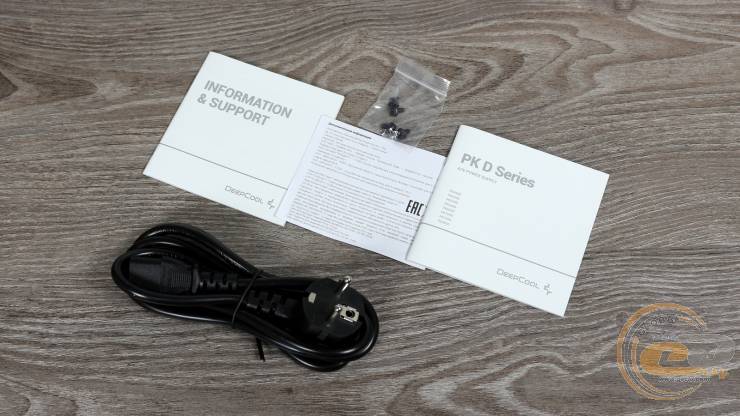

В комплект положили традиционный набор из кабеля питания, крепежных винтов и сопутствующая бумажная документация.

Внешний вид

DeepCool PQ1000M

DeepCool PK650D

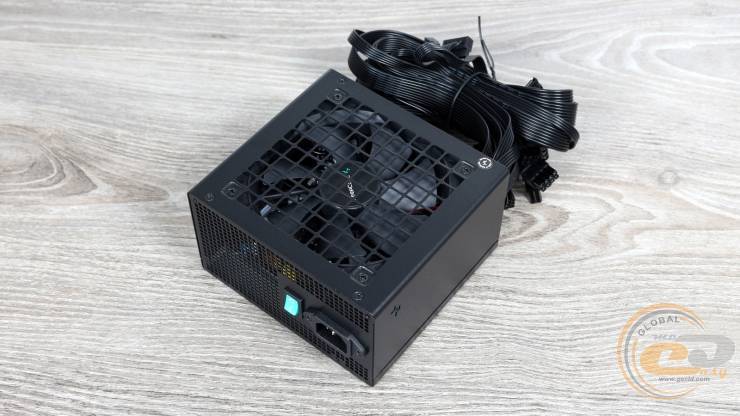

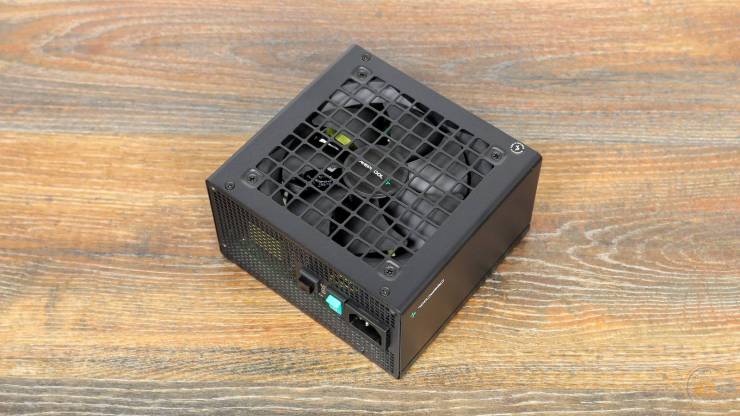

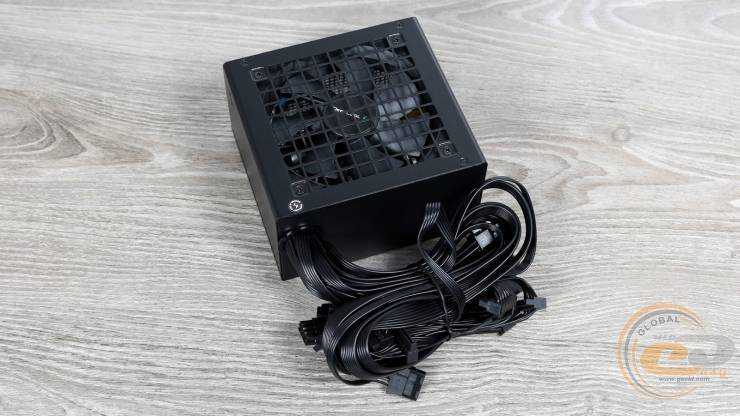

Внешне DeepCool PK650D напомнил нам другой БП этого производителя, DeepCool PQ1000M. Во-первых, вентиляционные отверстия здесь тоже чисто квадратной формы. Во-вторых, есть такой же компактный корпус 140 х 150 х 86 мм с закругленными углами. И, в-третьих, строгий черный цвет здесь разбавлен вкраплениями зеленого и белого.

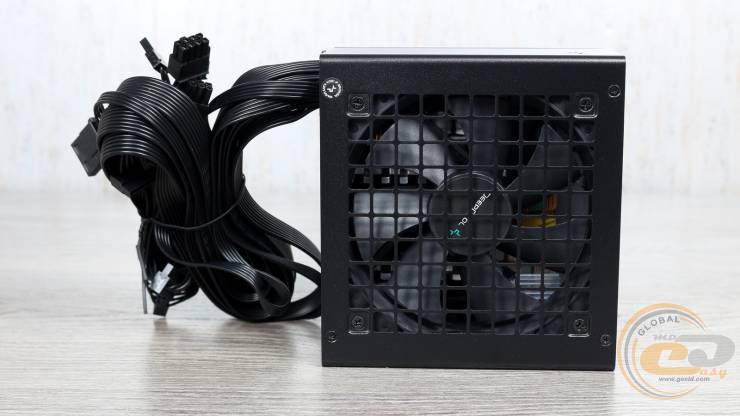

Для охлаждения используется 120 мм вентилятор с фирменным логотипом. По соседству расположены винты для доступа внутрь. Однако пломба на одном из них предупреждает о потере гарантии в случае такого несанкционированного вторжения.

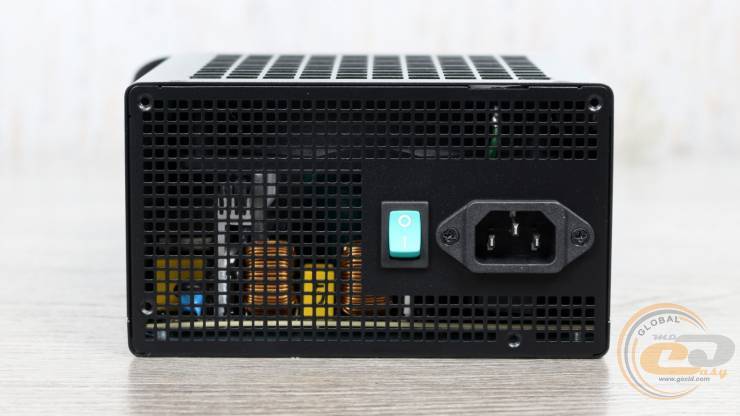

Тыльная часть оснащена обычным выключателем и разъемом питания. А отверстия здесь также выполнены в форме квадратов, правда, небольших размеров.

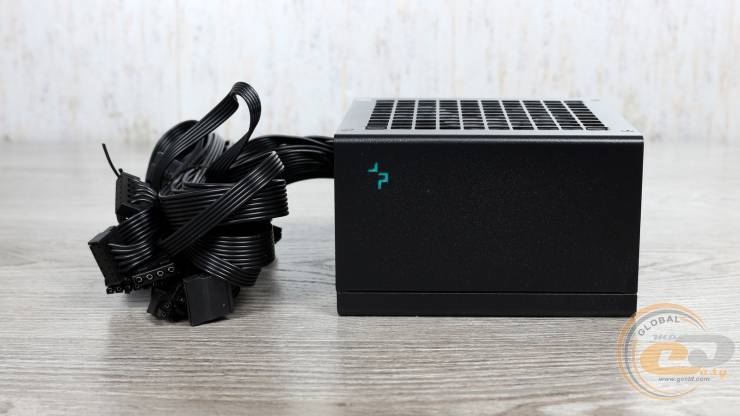

Стороны же примечательны разве что стилизованными логотипами производителя – красиво и со вкусом, хотя минималистично.

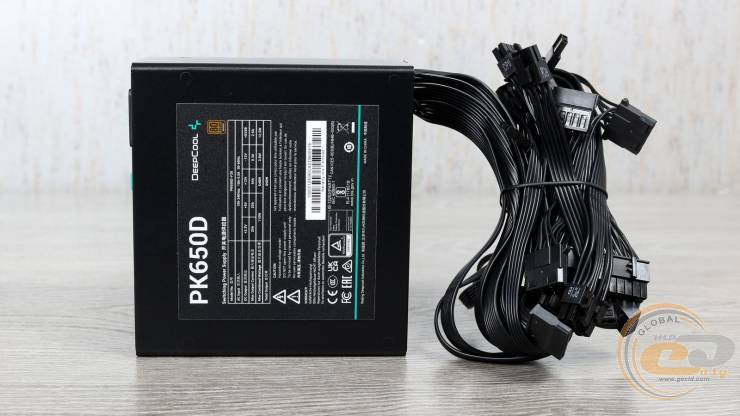

В свою очередь, на самой большой по площади грани расположилась наклейка с электротехническими параметрами. Да, имеем мощность линии +12В на уровне 648 Вт, а это 99,7% от номинальных 650 Вт. Такой показатель указывает на применение внутри современных DC-DC преобразователей. В то время как суммарная мощность младших +3,3 и +5В может составлять 110 Вт, или же до 20 А на канал. И как же без упоминания о сертификате 80 PLUS Bronze для сетей с широким диапазоном напряжений – от 100 до 240 В.

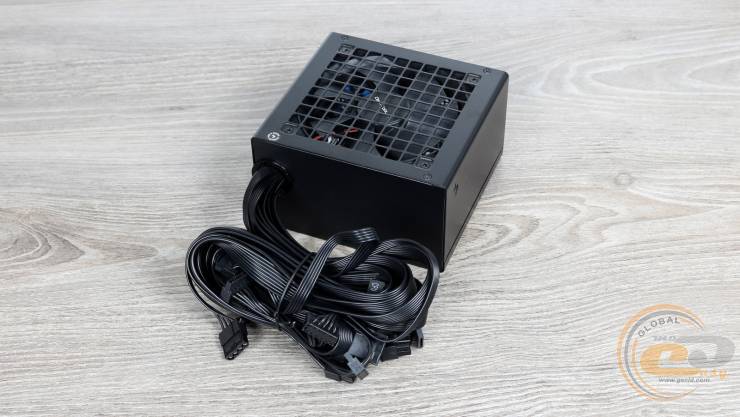

Поскольку речь все же об относительно недорогом решении, все кабели DeepCool PK650D выходят непосредственно из его корпуса. А в месте контакта предусмотрена защитная пластиковая вставка по периметру отверстия.

Сами кабели представлены удобными гибкими шлейфами. Наиболее нагруженные из них имеют калибр 18 AWG, а периферийные несколько тоньше - 20 AWG.

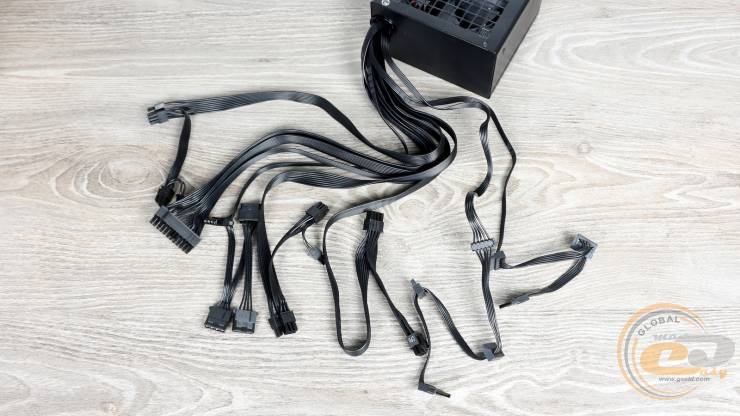

Полная конфигурация системы кабелей выглядит следующим образом:

Основные коннекторы питания DeepCool PK650D представлены 20+4-контактным ATX и 4+4-контактным ATX12V. В наличии также два разъема PCIe в 6+2-контактном исполнении. Их хватит для подключения абсолютного большинства видеокарт, а то даже и двух. А для периферии есть семь SATA и четыре PATA на трех отдельных кабелях. Длина проводов не рекордная, но достаточная. Количество же коннекторов вполне хватит для удовлетворения потребностей абсолютного большинства пользователей.

Внутреннее строение

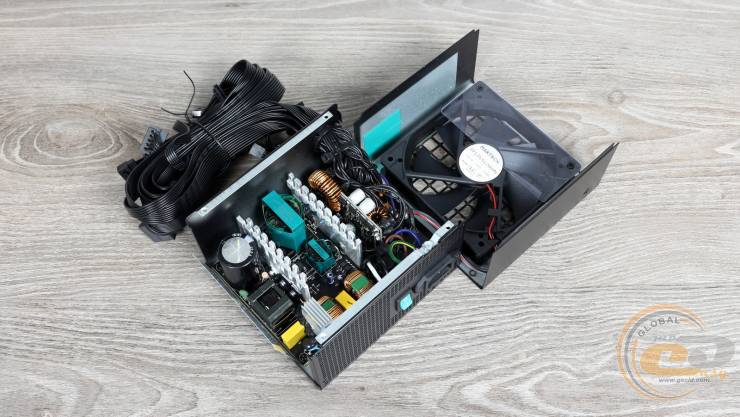

Что ж, теперь пора рассмотреть внутреннее наполнение устройства.

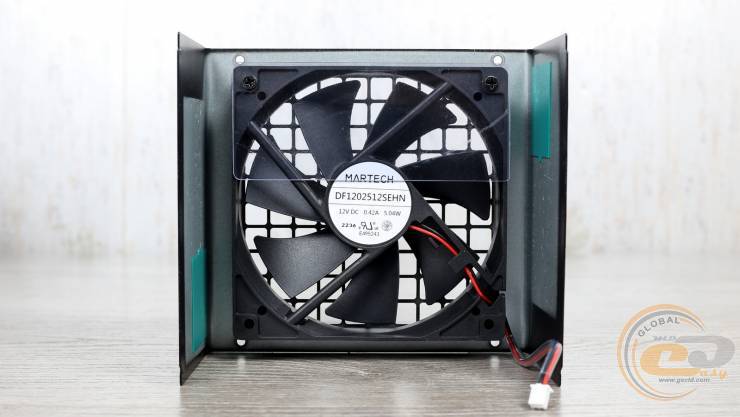

Установленный здесь вентилятор MARTECH DF1202512SEHN нам встречается впервые. Он имеет вполне обычные размеры 120 х 120 х 25 мм и потребляет до 5,04 Вт (0,42 А при 12 В). Тип подшипника на упаковке и сайте DeepCool указан как Hypro Bearing. Судя по информации в сети, это значительно улучшенный подшипник скольжения. Более долгий его ресурс обеспечивается минимизацией пропитки и испарения смазки.

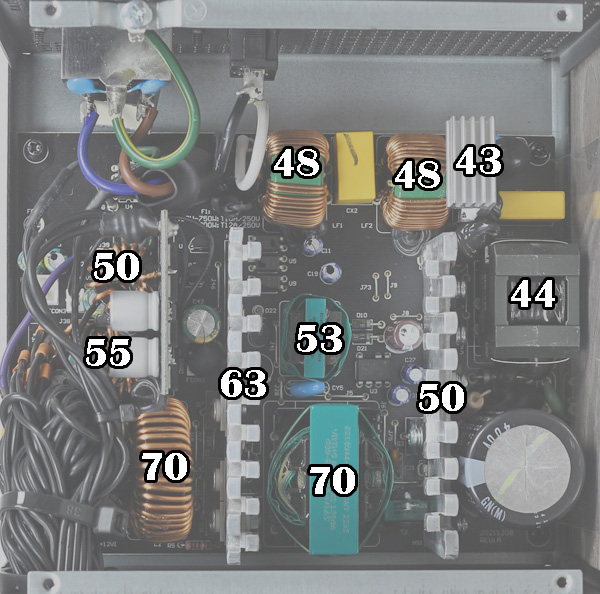

А вот отвод тепла от горячих компонентов внутри DeepCool PK650D обеспечивают три радиатора: на диодной сборке, на силовых элементах модуля APFC и ключах первичного преобразователя, а также на составляющих вторичного преобразователя.

Что ж, давайте рассмотрим схемотехнику более подробно.

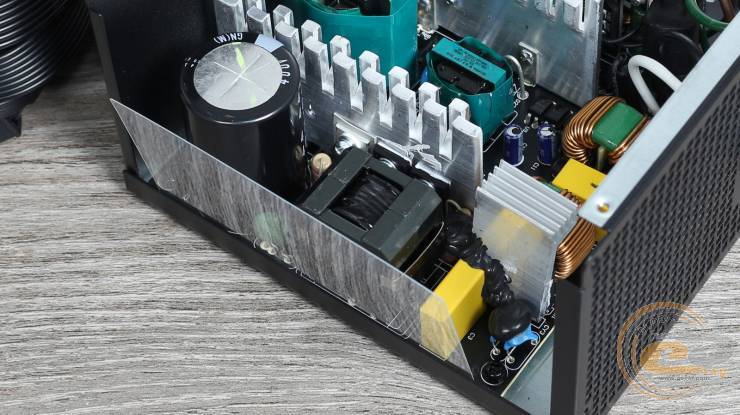

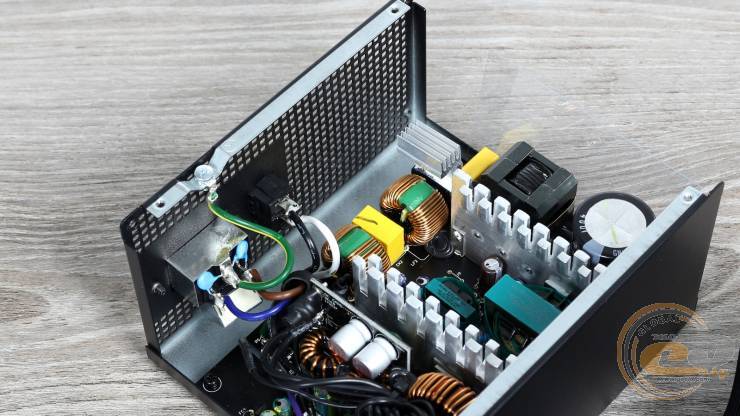

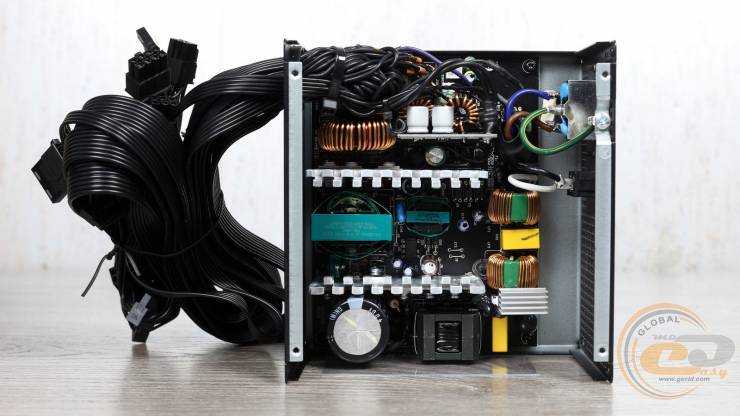

Двухкаскадный входной фильтр включает в себя все необходимые составляющие: пару немаленьких катушек, три X- и четыре Y-конденсатора, плавкий предохранитель, небольшой варистор для ограничений скачков напряжения и терморезистор для ограничения пусковых токов. Диодная же сборка получила индивидуальное охлаждение, что объясняется поддержкой блоком широкого диапазона напряжений.

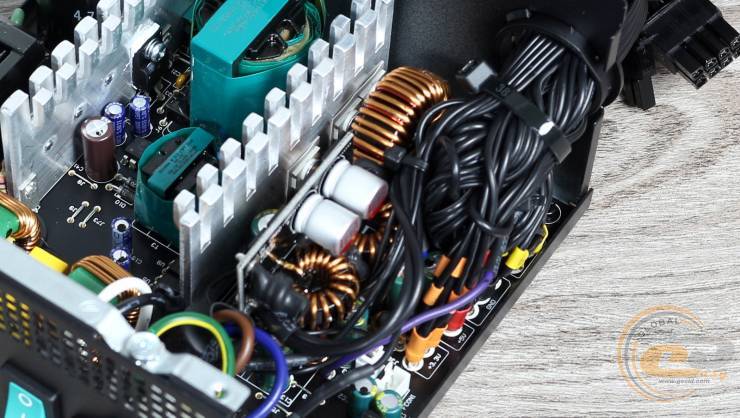

Далее несложно заметить дроссель узла APFC и три его силовых элемента, закрепленных на радиаторе. Что ж, и здесь все необходимое на своем месте.

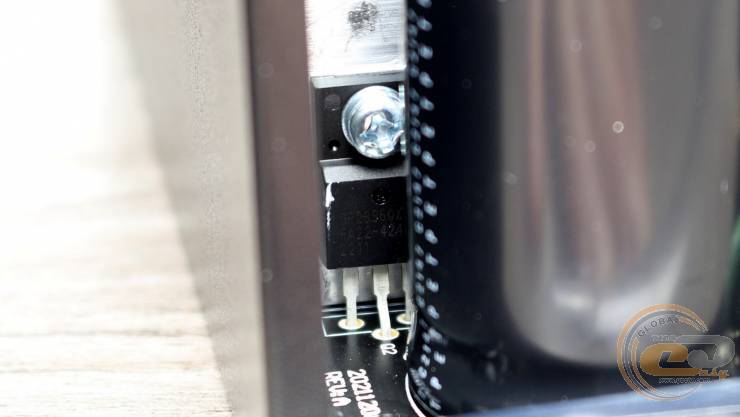

На этом же охладителе расположились транзисторы первичного преобразователя. Один из них нам удалось рассмотреть и, судя по маркировке GP23S60X, перед нами элемент китайского происхождения.

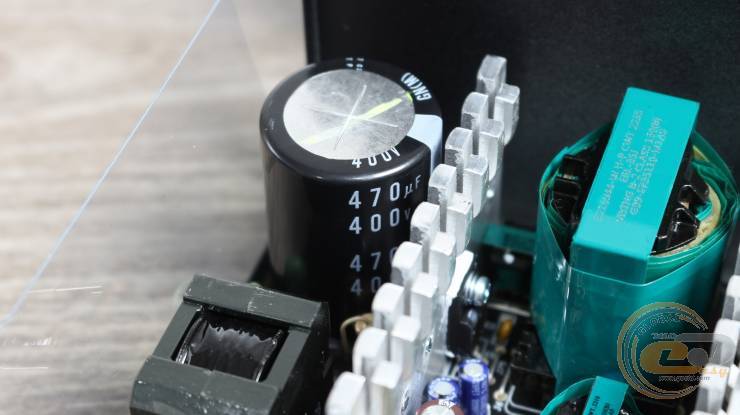

А вот входной конденсатор nichicon имеет японские корни и относится к высокотемпературной серии (105°С). Его емкость 470 мкФ также является довольно неплохим показателем, как для 650-ваттника. Для сравнения, в бюджетных решениях аналогичной мощности часто используются электролиты всего на 330 мкФ.

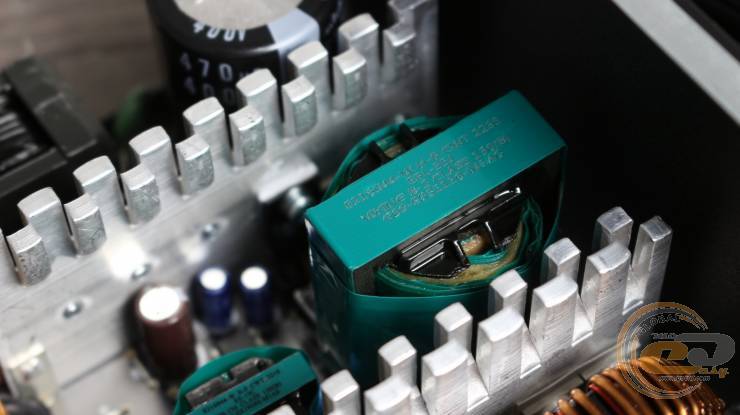

В основе DeepCool PK650D лежит платформа от компании CWT, что несложно выяснить по цветовому оформлению трансформаторов и надписям на них.

Кстати, основной трансформатор имеет обозначение ERL35. Что ж, такого элемента может оказаться маловато для 650-ваттного БП, но об этом узнаем уже во время тестов.

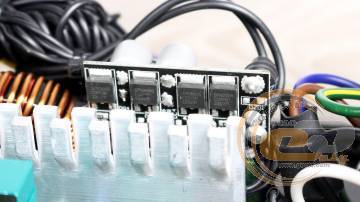

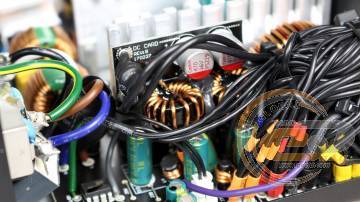

Во вторичной части схемы формирования каналов +5В и +3,3В используются современные DC-DC-преобразователи на дочерней плате.



С одной ее стороны расположились дроссели и твердотельные конденсаторы от тайваньской CapXon, с другой же – полевые транзисторы SPN3006.

Что приятно, в фильтре используются тайваньские конденсаторы производства TEAPO и Jun Fu из высокотемпературных серий. А в других узлах нам тоже встретились и решения под брендом Elite.

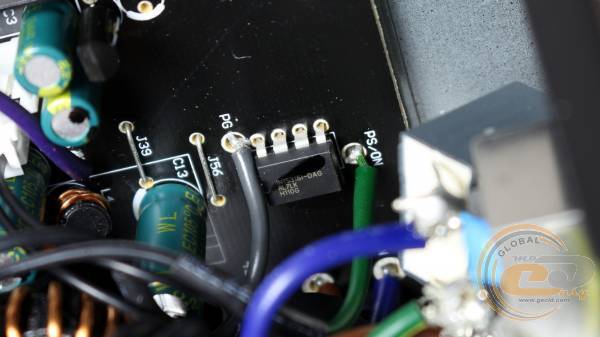

В заключение упомянем наличие микросхемы IN1S315I-DAG, которая помогла в реализации в DeepCool PK650D полного спектра защит:

• от повышенного выходного напряжения (OVP);
• от пониженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по мощности (OPP);
• от перегрузки по току каждого канала (OCP);
• от перегрева (OTP).

Кросс-нагрузочные характеристики

А теперь переходим к тестированию.

Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжения для всех линий питания составляет ±5% от их номинала.

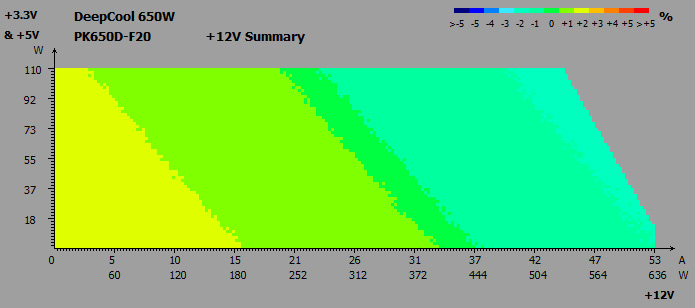

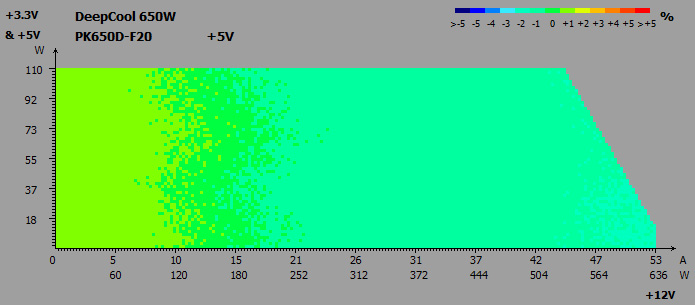

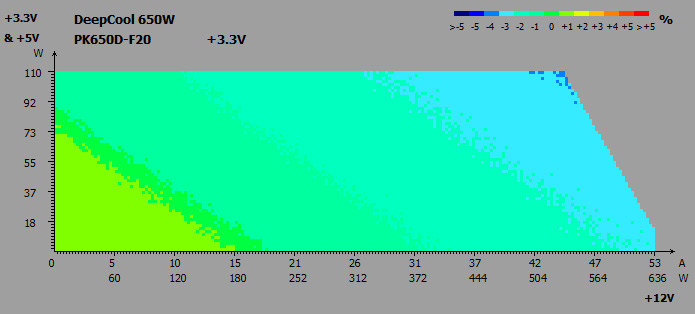

Во время кросс-нагрузочных тестов на основных линиях питания DeepCool PK650D были зафиксированы следующие отклонения:

• линия +3,3В: от –4% до +1%;
• линия +5В: от –2% до +1%;
• линия +12В: от –2% до +2%.

На всех каналах DeepCool PK650D имеем показатели в пределах нормы, а линии +5В и +12В к тому же порадовали небольшими отклонениями от номинала.

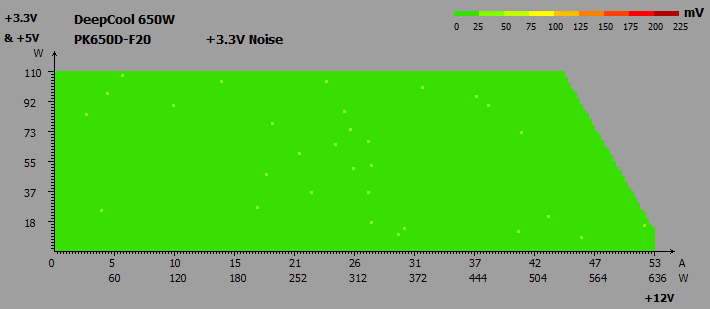

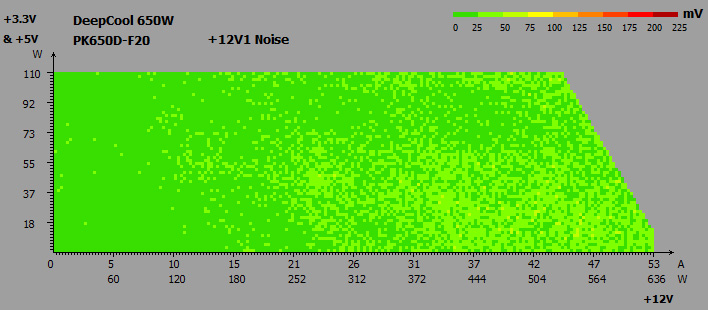

Шумы и пульсации на всем диапазоне напряжения

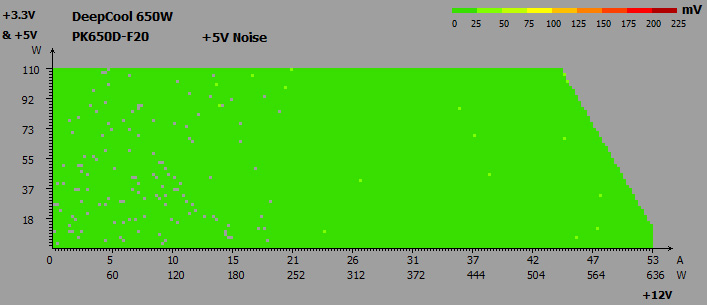

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

Пульсации на всех трех линиях также целиком вкладываются в указанные нормы.

Дежурная линия питания + 5VSB

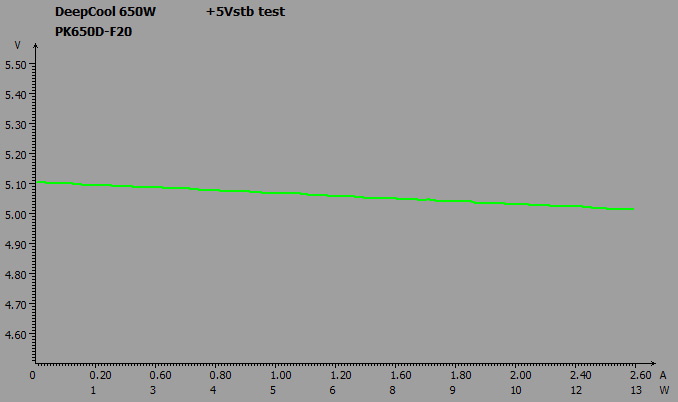

Не вызвало замечаний и состояние дежурной линии питания. В зависимости от нагрузки напряжение на ней изменяется в допустимых пределах: от 5,11 до 5,01 В (от +2,2% до +0,2%), даже и близко не подходя к предельным ±5%.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания также не подвел – при потребляемой мощности в 275 Вт коэффициент PFC превзошел 0,9. Максимальное значение 0,98 зафиксировано при нагрузке 530 Вт и выше.

КПД

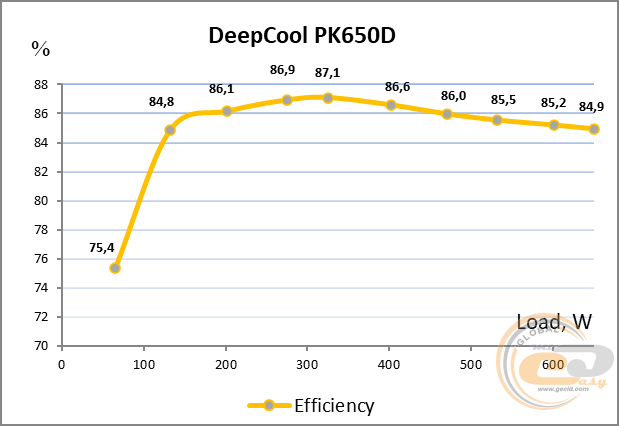

А что здесь у нас с КПД? Тест реальной эффективности при различных нагрузках подтвердил, что DeepCool PK650D полностью соответствует эталону 80 PLUS Bronze. При нагрузке 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 81%, 85% и 81% соответственно.

Система охлаждения и температурный режим

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составляло около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла около 23-27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С вполне допустима. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

До отметки 350 Вт вертушка DeepCool PK650D вращается очень медленно — 750-780 об/мин, поэтому устройство работает очень тихо. А вот дальше скорость вращения вентилятора заметно растет, а с ней и уровень шума. При нагрузках до 400 Вт блок работает тихо, до 450 Вт уровень шума ниже среднего, до 550 Вт уже средний. А сверх этой отметки шум уже выше среднего уровня и не особенно комфортен.

Как показывает карта температур после 15-минутной 630-ваттной нагрузки, вентилятор отлично справляется со своей прямой обязанностью. Так, температуры самых горячих компонентов внутри не превышали 70°C – насчет трансформатора можно было не переживать. С другой стороны, шум от вентилятора при такой нагрузке достаточно заметный — скорость его вращения вполне можно было бы уменьшить.

Посторонние шумы при работе блока питания

Как показала практика, на всем диапазоне номинальной мощности DeepCool PK650D не воспроизводит дополнительных шумов в виде раздражающего писка дросселей или характерного жужжания трансформатора.

OverLOAD

Также блок питания отлично справился с 800-Вт нагрузкой, а это +23% к номиналу. Значения напряжений и дальше оставались в норме. На этом мы успокоились и перешли к тестированию на реальной конфигурации.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы был задействован мощный 12-ядерный 24-поточный процессор AMD Ryzen 9 3900XT без разгона. А в качестве видеоускорителя мы использовали свежую ASUS TUF Gaming Radeon RX 7900 XT OC Edition с TDP около 300 Вт.

Материнская плата	GIGABYTE B550 AORUS PRO (AMD Socket AM4, ATX
Процеcсор	AMD Ryzen 9 3900XT (Socket AM4, 12/24 x 3,8 ГГц, 105 Вт TDP)
Кулер	ASUS TUF Gaming LC 240 ARGB
Оперативная память	2 x DDR4-2400 8 ГБ Kingston FURY Renegade (KF4000C19D4/8GX )
Видеокарты	ASUS TUF Gaming Radeon RX 7900 XT OC Edition 20 ГБ GDDR6
SSD	Kingston SUV500 480 ГБ
Корпус	be quiet! Pure Base 600 Window
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения проводились в двух режимах: "Простой" и "Максимальная нагрузка", которая создавалась с помощью стресс-тестов AIDA FPU и GPUs. При тестировании общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.

В результате измерения питающего напряжения на выходных линиях были получены следующие значения:

По всей видимости, конфигурация с мощным процессором и топовой современной видеокартой вполне по силам нашему испытуемому. Применение DC-DC-преобразователей помогло минимизировать отклонение напряжений до максимума +2,7 В при той же норме ±5% от их номинала. К тому же остается хороший запас по мощности, а значит, имеем более комфортный аккустический фон.

Энергопотребление в простое и выключенном состоянии компьютера

В дополнение ко всему вышеперечисленному, блок питания DeepCool PK650D порадует своего владельца низким энергопотреблением в выключенном состоянии компьютера – 2 Вт и в спящем режиме –3 Вт.

Итоги

Блок питания DeepCool PK650D оказался достаточно хорошим вариантом для тех, кому не по карману «золотые» решения. Он запросто запитает даже топовые конфигурации, как мы убедились по результатам тестирования. А благодаря DC-DC-преобразователям напряжения при этом будут далеки от критических значений. Кроме того, не вызывали замечаний ни пульсации, ни другие характеристики.

Что же касается начинки, то все защиты и необходимые узлы на месте и в полном составе. Входной высокотемпературный конденсатор родом из Японии, остальные сделаны на Тайване и являются хорошими середнячками в вопросе качества и цены. А вентилятор основан на подшипнике типа Hypro Bearing, который обещает также больший ресурс по сравнению с обычной втулкой. К тому же компоненты имеют небольшой нагрев даже при номинальной нагрузке. Кульминацией всего перечисленного является 5-летняя гарантия от производителя, в то время как у конкурентов обычно встречаем 2-летний срок.

Понравился богатый набор коннекторов питания на кабелях-шлейфах. Впрочем, их диаметр выбран с минимальным запасом, как и длина проводников. Также они не модульные, а в полном составе выходят из корпуса. В конце концов, учитывая ценник, это вполне простительно. А вот что действительно стоит учитывать при покупке, это повышенный уровень шума вентилятора при нагрузке 550 Вт и выше.

Что ж, как мы видим, теперь в сегменте блоков питания с ценником около $75 появился еще один достойный конкурент. И действительно, DeepCool PK650D нечем порадовать своего покупателя, к тому же в течение длительного срока эксплуатации.

Достоинства:

• хороший уровень КПД (в пике свыше 87%, 80 PLUS Bronze);
• наличие выделенного канала +12В с нагрузочной способностью до 54 А (648 Вт);
• при подключении к мощной конфигурации напряжения остаются в пределах нормы;
• хороший запас по мощности (+23% к номиналу);
• раздельная система стабилизации питания;
• возможность работы в широком диапазоне сетевого напряжения;
• применение входящего японского и ряда тайваньских конденсаторов;
• низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
• вентилятор с подшипником Hypro Bearing;
• очень тихая работа при нагрузке до 350 Вт;
• низкий нагрев внутренних компонентов даже при номинальной нагрузке;
• кабели в виде шлейфов;
• четыре 6+2-контактных разъема PCIe;
• сравнительно доступная стоимость ($75);
• 5 лет гарантии.

Недостатки:

• шум выше среднего при нагрузке более 550 Вт.

Автор: Олесь Пахолок

Выражаем благодарность компании Deepcool за предоставленный для тестирования блок питания.
