Обзор блока питания DeepCool PQ1000M: мы уже где-то встречались

29-12-2021

Многим нашим читателям продукция компании DeepCool знакома по хорошему соотношению цены и возможностей. С таким же подходом она прицелилась в верхний ценовой диапазон блоков питания, представив линейку «золотых» устройств DeepCool PQ M мощностью 650, 750, 850 и 1000 Вт.

DeepCool PQ1000M

В наши любопытные ручонки как раз попала топовая модель DeepCool PQ1000M (DQ1000-F21) с рекомендованным ценником в 5050 грн (около $185). По электротехническим показателям, схемотехнике и внутренней начинке (чуть забегая вперед) – это тот же Seasonic FOCUS GX-1000 (SSR-1000FX). Правда, последний стоит все $270. Так на чем все-таки сэкономили в DeepCool? Давайте хорошенько поищем!

Спецификация

Модель

DeepCool PQ1000M
(DQ1000-F21)

Тип

ATX12V v2.4 / EPS12V

Номинальная мощность, Вт

1000

Мощность по каналу 12В, Вт

996

Мощность линий +3,3В и +5В, Вт

125

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

25

Максимальный выходной ток канала +5В, А

25

Максимальный выходной ток канала +12В, А

83

Максимальный выходной ток канала -12В, А

0,3

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

3

Входное напряжение, В

100 − 240

Частота, Гц

50 − 60

Входной ток, А

6,5 – 13

КПД, %

≤92%

Сертифицирован 80 PLUS

Gold

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

99

Время удержания (при 80% нагрузке), мc

≥16

Сигнал Power Good, мс

100 – 500

PCIe-разъемов

3 (6+2-контактные)

Модульный

Да

Размеры вентилятора, мм

120 х 120 х 25

Тип подшипника вентилятора

FDB

Защиты

OPP, OVP, OCP, OTP, SCP

Размеры источника, мм

140 х 150 х 86

Гарантия, лет

10

Время наработки на отказ БП (MTBF), часов

100 000

Сайт производителя

DeepCool

DeepCool PQ1000M

Упаковка и комплект поставки

DeepCool PQ1000M DeepCool PQ1000M

Подход компании DeepCool к созданию универсальной упаковки нам нравится. Источник и его комплектация помещены в скромную двухцветную коробку. Сверху она украшена цветной вставкой с информацией о конкретной модели. Полезных сведений, к слову, хватает, но и знание английского – must have.

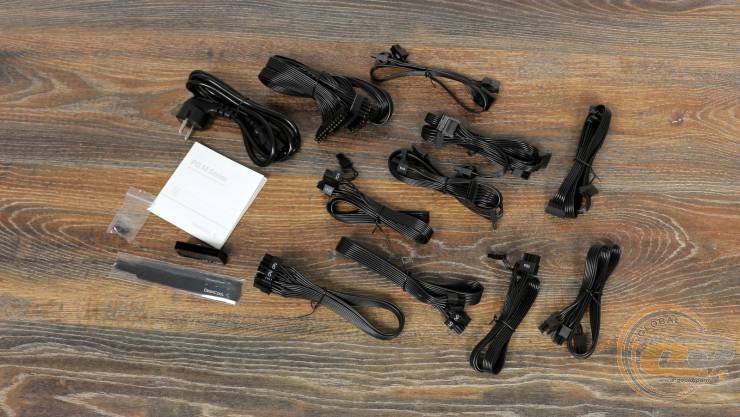

DeepCool PQ1000M

Комплектация источника богатая и вполне соответствует его статусу. В нее вошли:

  • отстегивающиеся кабели;
  • сетевой шнур питания;
  • крепежные винты;
  • набор многоразовых стяжек;
  • бумажная документация;
  • адаптер для запуска БП без подключения к ПК.

Внешний вид

Компании Seasonic удалось сделать столь мощную схемотехнику весьма компактной, что позволило поместить ее в корпус размерами 140 х 150 х 86 мм. В DeepCool решили оставить данное преимущество, а вот над внешностью еще поработали.

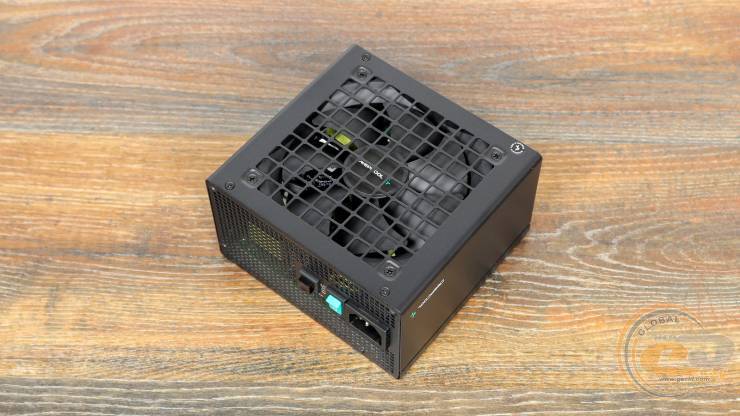

DeepCool PQ1000M

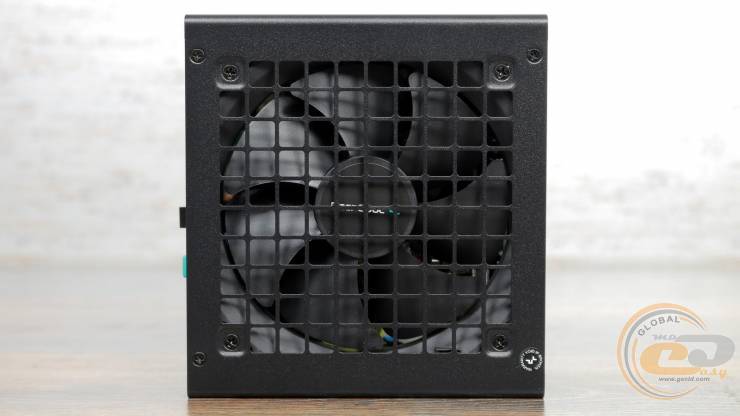

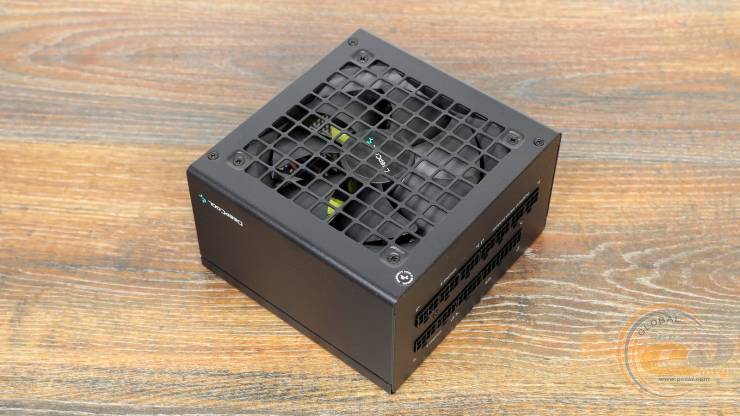

Так, место решетки типа гриль заняла перфорация в виде квадратов. Вместе со скругленными гранями получился весьма неординарный дизайн.

Четыре винта здесь отвечают за крепление вентилятора, а еще столько же – за доступ внутрь источника. Один из последних заботливо прикрыт гарантийной наклейкой сроком действия целых 10 лет – за это время владельцы наверняка успеют сменить не одну систему.

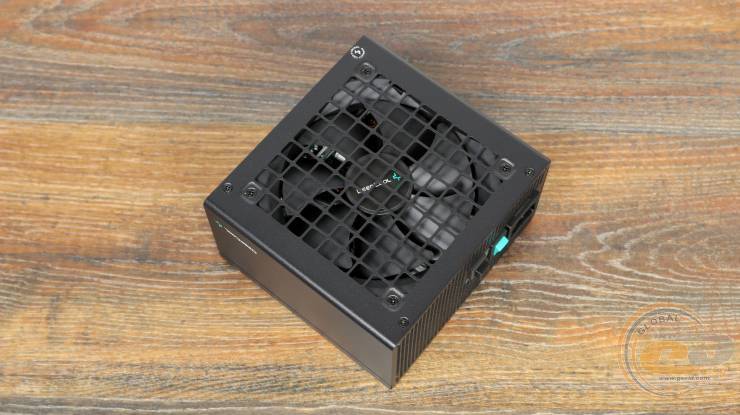

DeepCool PQ1000M

Компактному источнику – компактная вертушка. Здесь используется 120-мм вентилятор, впрочем, как и во всех других устройствах производителя. Узнаваемый логотип также на месте.

DeepCool PQ1000M

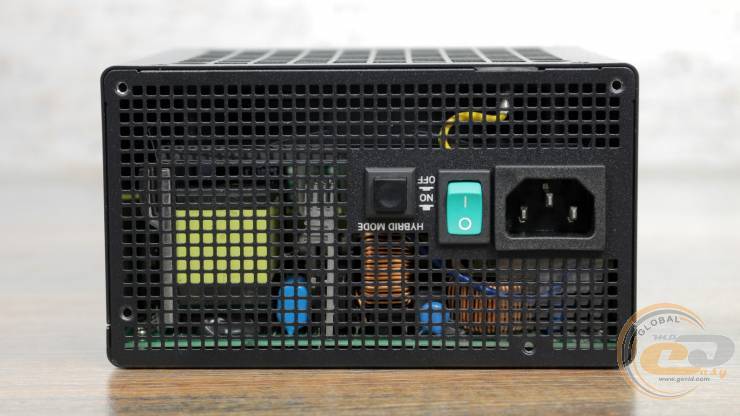

Да и тыльная панель выдает устройство от DeepCool – все дело в бирюзовой кнопке включения питания. Рядом имеется привычный входной разъем и переключатель гибридного режима работы вентилятора. Кстати, последняя опция впервые появилась в модельном ряду производителя.

Вырезы поменьше также имеют форму квадратов – под стать большой перфорации. Вряд ли это сильно повлияет на нагрев компонентов, ну а на вкус и цвет…

DeepCool PQ1000M

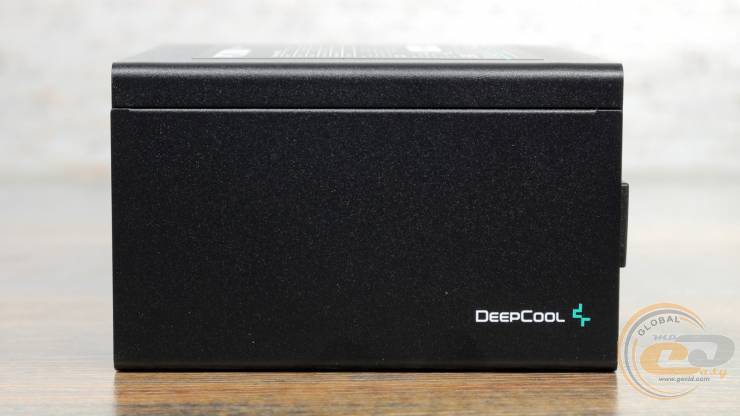

Боковины по традиции очень скромные – указание производителя и логотип, только и всего.

DeepCool PQ1000M

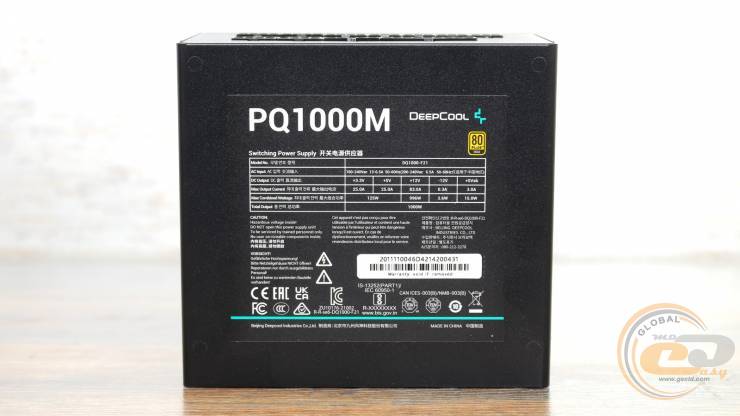

Главная же наклейка напоминает об использовании одной 12-вольтной линии мощностью 99,6% от номинала – отличный показатель, учитывая ее востребованность. А вот на младшие каналы +3,3В и +5В выделено 125 Вт (по 25 А). Правда, это привилегия топовой киловаттной вариации – у менее мощных версий для этих целей предусмотрено 100 Вт.

DeepCool PQ1000M

Все кабели у DeepCool PQ1000M полностью модульные. Это удобные гибкие шлейфы одинакового калибра 18 AWG. Такого показателя достаточно для самых нагруженных линий и с запасом хватит для питания периферии.

Основные коннекторы питания (20+4-контактный ATX и пара 4+4-контактных ATX12V) обеспечивают поддержку компьютеров с одним или двумя CPU. Периферийные же коннекторы позволят подсоединить до десяти устройств SATA и пять PATA. Здесь все аналогично 850-ваттной модели.

Для питания графической подсистемы предусмотрено три 6+2-контактных PCIe на трех проводах. Недавно мы жаловались, что такого их количества мало для 800-ваттного DeepCool PM800D, но мы тем более не ожидали увидеть такой подвох в киловаттнике. Конечно, можно прикупить коннекторы с двойными 6+2-контактными PCIe или переходники. Но было бы хорошо, если бы производитель позаботился об этом изначально. Пускай это и было бы дороже на несколько «зеленых». Возможно, перед нами следствие унификации комплектации, ведь все устройства мощностью от 650 до 850 Вт имеют аналогичное количество PCIe-коннекторов.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Калибр применяемых проводов

20+4-контактный ATX

1

60

18 AWG

4+4-контактный ATX12V

2

65

18 AWG

6+2-контактный PCIe

3

75

18 AWG

четыре SATA

2

40-60-70-90

18 AWG

два SATA и два PATA (Molex)

1

45-60-75-85

18 AWG

три PATA (Molex)

1

45-55-70

18 AWG

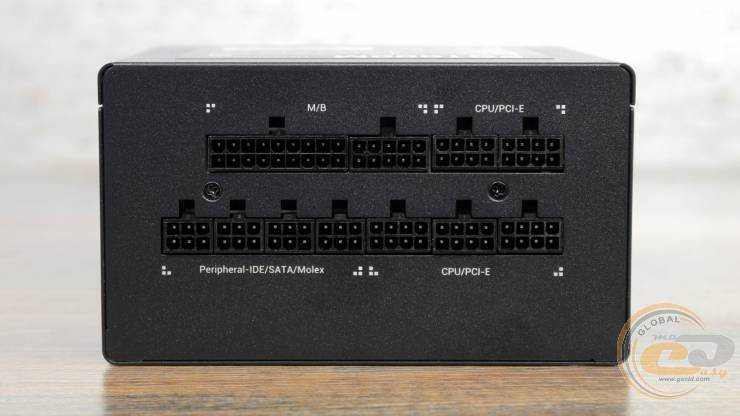

DeepCool PQ1000M

C подключением кабелей справится даже новичок благодаря подписям возле разъемов. Тем более что форма отверстий не позволит ошибиться.

Внутреннее устройство

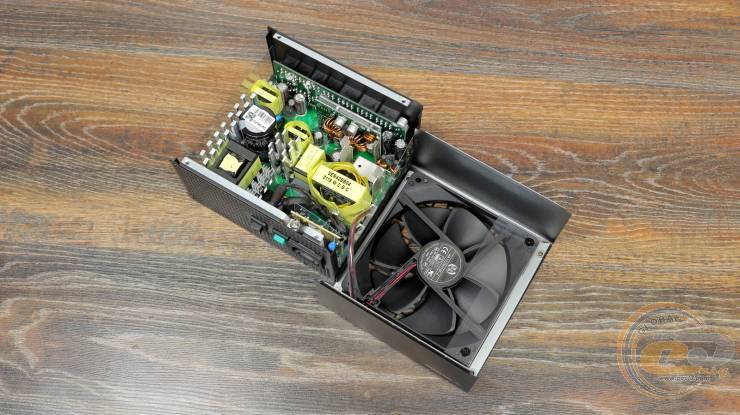

DeepCool PQ1000M

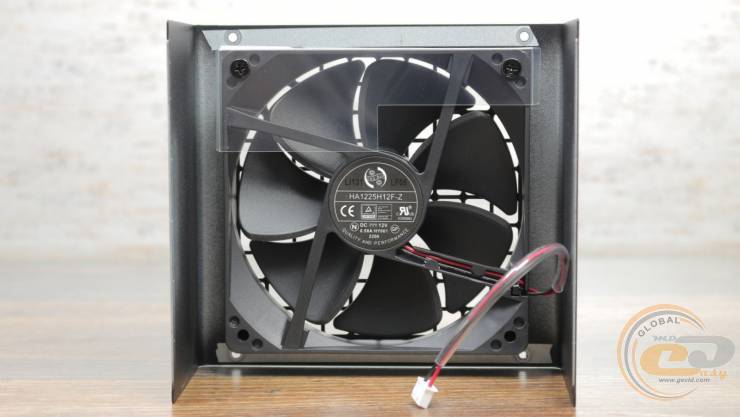

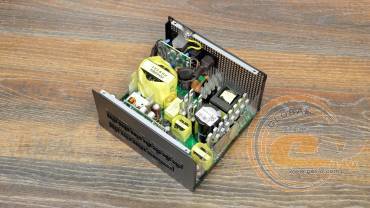

Теперь время заглянуть внутрь новинки. Вентилятор HONG HUA HA1225H12F-Z диаметром 120 мм нам уже хорошо знаком по той же линейке устройств Seasonic FOCUS. Он потребляет 6,96 Вт (12 В при 0,58 А), подключаясь через привычный съемный двухконтактный коннектор. Максимальная частота вращения пропеллера равна 2200 об/мин. Внутри же находится надежный гидродинамический подшипник, что поможет «карлсону» проработать 10 лет без замены и обслуживания.

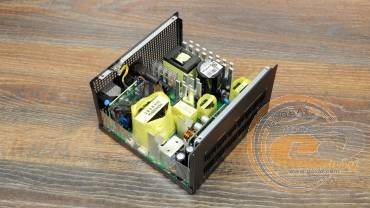

DeepCool PQ1000M

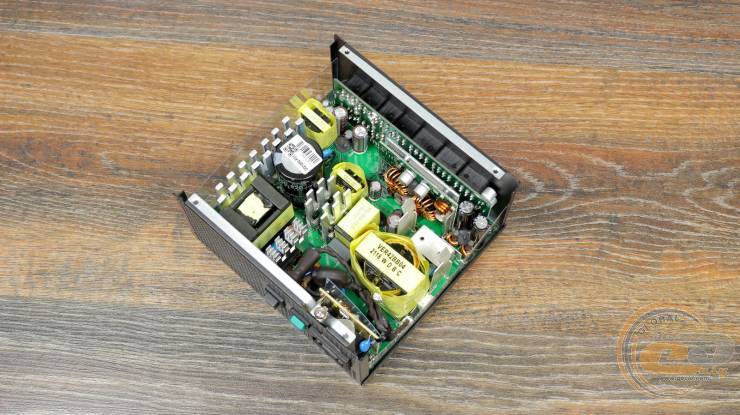

Четыре гребешка в первичной цепи и алюминиевые пластины полностью аналогичны таковым у Seasonic Focus. При включенном гибридном режиме работы СО именно они берут на себя охлаждение компонентов при невысоких нагрузках (до 300 Вт). Правда, в таком случае и источник желательно размещать вентилятором вверх, чтобы нагретый воздух выводился природным путем.

DeepCool PQ1000M DeepCool PQ1000M

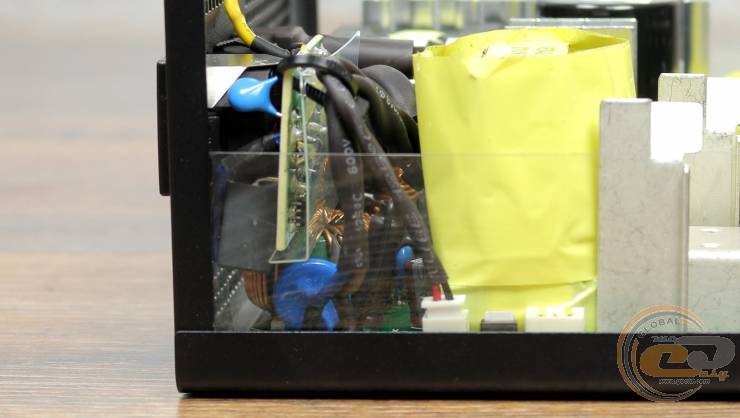

Теперь к деталям. У входного разъема имеется небольшая печатная плата с частью компонентов EMI-фильтра, остальные же разместились на основной PCB.

DeepCool PQ1000M

В общей сложности в его составе есть все необходимое: пара X- и четыре Y-конденсатора, два дросселя, варистор и плавкий предохранитель.

DeepCool PQ1000M

На радиаторе по соседству зафиксирована пара диодных сборок. А возле них заметен крупный дроссель узла APFC в пластиковом корпусе.
