Обзор блока питания DeepCool PM800D: «золотой» новичок

20-10-2021

Продукция компании DeepCool уже который год завоевывает симпатии покупателей благодаря хорошему соотношению цены и возможностей. Это же касается и блоков питания, представленных на нашем рынке. К тому же они теперь сопровождаются как минимум 5-летней гарантией.

DeepCool PM800D

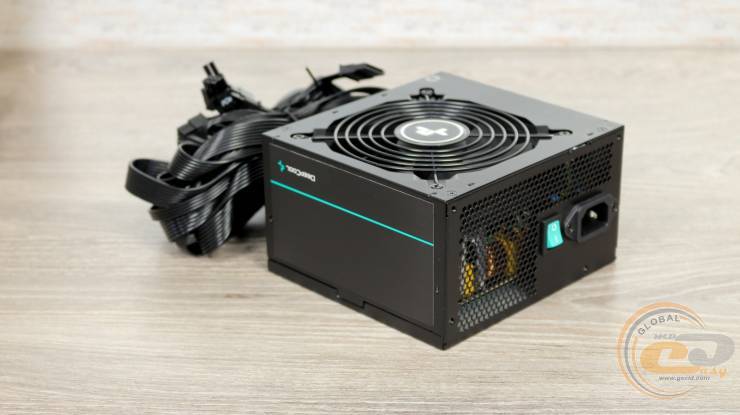

Помимо уже привычных бюджетных моделей линеек DeepCool DA и DN, а также «золотых» серий DQ и DQv2, в сентябре 2021 ассортимент производителя расширился устройствами с аббревиатурой «PM». И вот спустя несколько недель у нас на тестировании оказалась одна из самых мощных их версий – DeepCool PM800D (R-PM800D-FA0B-EU) на 800 Вт. Также на рынке будут доступны модификации мощностью 500, 550, 600, 650, 700, 750 и 850 Вт, так что выбрать будет из чего. Давайте посмотрим на очередной потенциальный бестселлер компании.

Спецификация

Модель

DeepCool PM800D
(R-PM800D-FA0B-EU)

Тип

ATX12V 2.4

Максимальная мощность, Вт

800

Мощность по каналу +12В, Вт

798

Мощность линий +3,3В и +5В, Вт

110

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

20

Максимальный выходной ток канала +5В, А

20

Максимальный выходной ток канала +12В, А

66,5

Максимальный выходной ток канала -12В, А

0,3

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

3,0

Входное напряжение, В

100 − 240

Входной ток, А

10

КПД, %

≤92

Сертифицирован 80PLUS

Gold

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

≤97

PCIe-разъемов

3 (6+2-контактные)

Модульный

Нет

Размеры вентилятора, мм

120 х 120 х 25

Тип подшипника вентилятора

Hypro Bearing

Защиты

OPP, OVP, OCP, OTP, SCP

Размеры (Д х Ш х В), мм

140 х 150 х 86

Время наработки на отказ, часов

100 000

Гарантия, лет

5

Сайт производителя

DeepCool

DeepCool PM800D

Упаковка и комплект поставки

Компания DeepCool креативно подошла к созданию упаковки. Информация на белой части касается именно помещенной внутри модели, то есть об унификации речь не идет. Правда, все сведения представлены здесь на английском. В наличии электротехническая информация, упоминание о применяемых коннекторах, КПД уровня 80 PLUS Gold и настройке работы вентилятора.

А вот под ней скрывается обычная коробка из простого картона, уже почти без опознавательных знаков.

DeepCool PM800D

Внутри блок питания DeepCool PM800D со всех сторон надежно защищен при помощи смягчающих вставок.

DeepCool PM800D

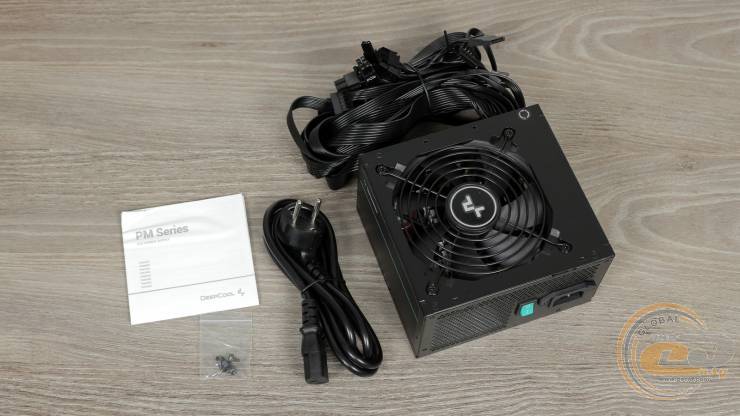

Вместе с ним мы обнаружили сетевой шнур питания, крепежные винты и бумажную документацию. То есть все действительно необходимое на месте.

Внешний вид

DeepCool PM800D

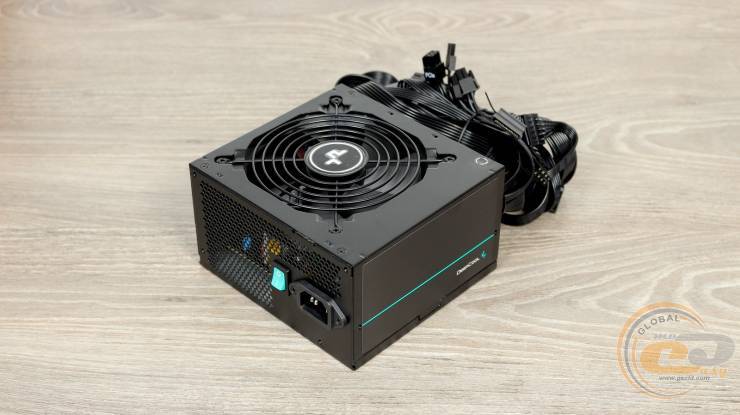

Перед нами обычный черный матовый корпус в самом что ни есть компактном ATX-формате 140 х 150 х 86 мм. Столь компактные габариты обеспечат максимальную совместимость DeepCool PM800D с другими комплектующими внутри небольших системников.

DeepCool PM800D

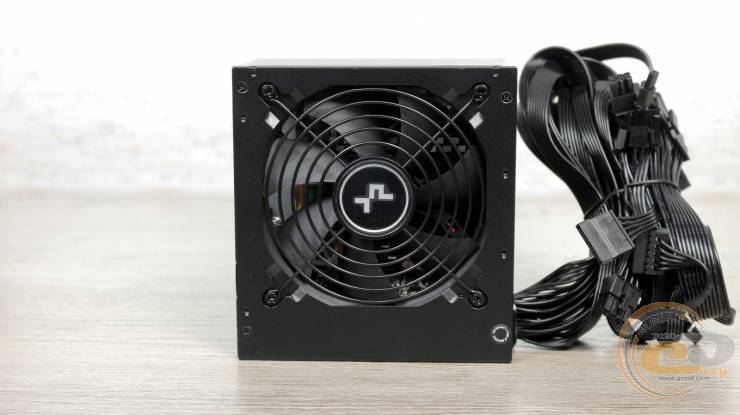

Решетка типа гриль украшена стилизованным логотипом, так что определить производителя будет несложно. А на одном из винтов приютилась скромная наклейка, сохраняющая гарантию сроком 5 лет.

DeepCool PM800D

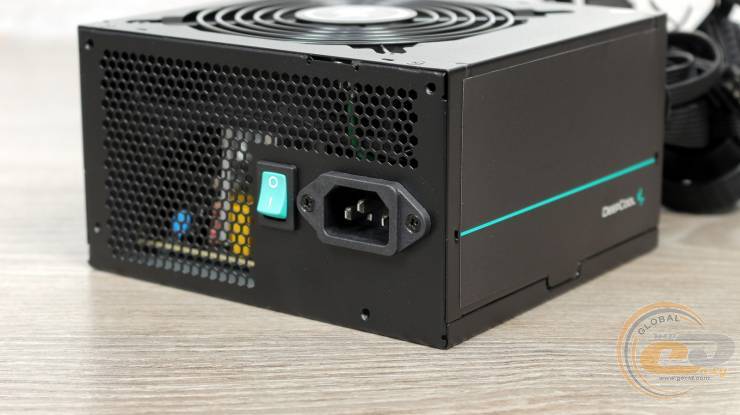

Еще одним характерным отличием «золотых» решений DeepCool являются бирюзовые тона. В нашем случае это дизайнерские элементы на боковых наклейках и цвет кнопки включения на тыльной панели. Последняя соседствует с уже привычным разъемом питания и отверстиями-сотами.

DeepCool PM800D

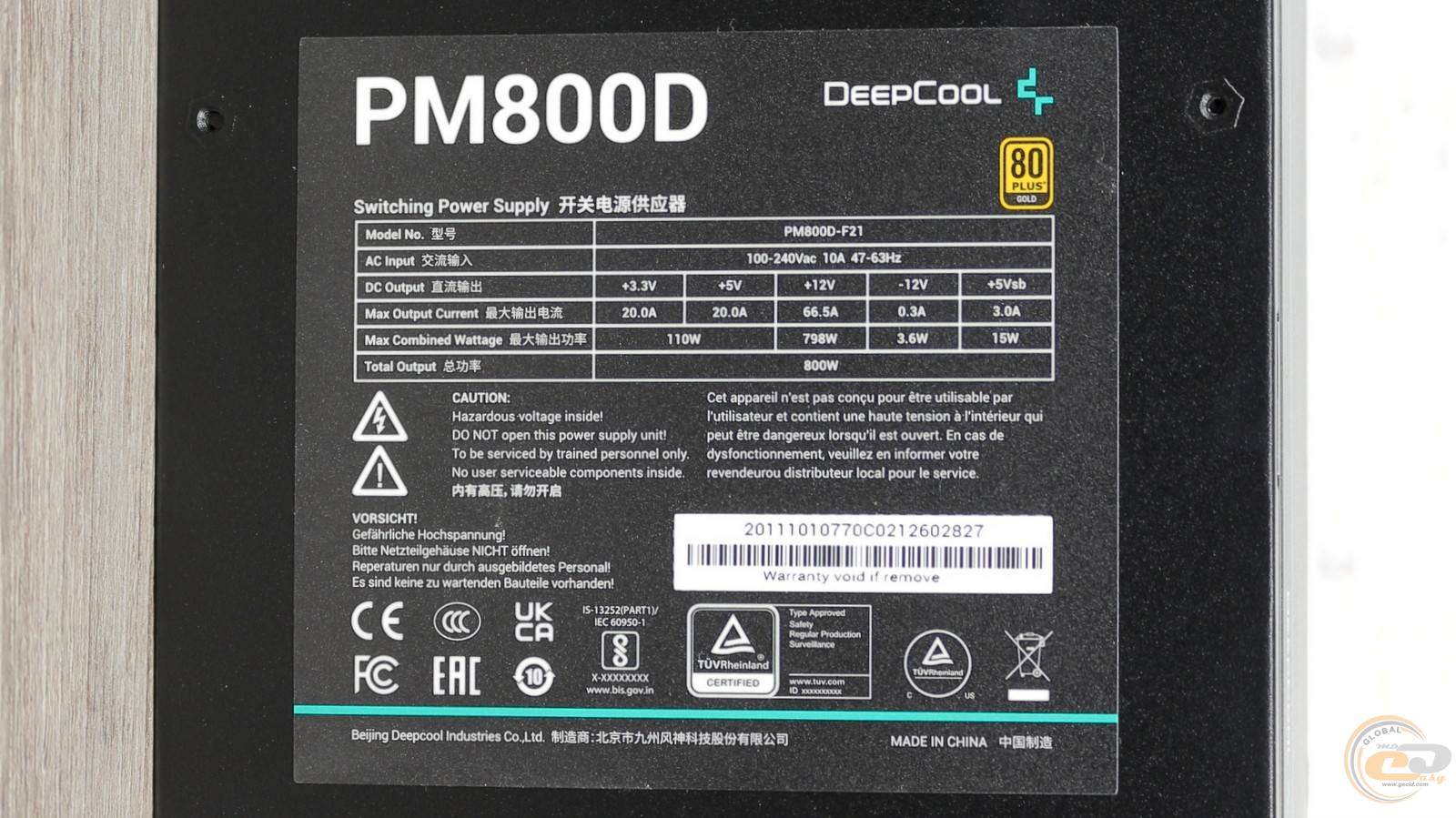

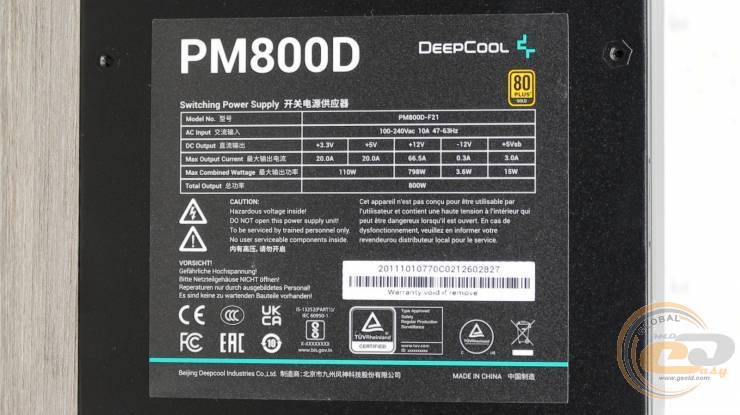

Самая большая панель сообщает об использовании единственной линии +12В, которая способна выдать 798 Вт из общих 800 Вт. 110 Вт должно хватить для более мелких каналов +3,3В и +5В, что характерно для моделей мощностью 700 – 850 Вт. А вот у младших версий (500 – 650 Вт) для этой цели выделено 100 Вт, хотя максимальный ток по данным каналам остался аналогичный (20 А).

DeepCool PM800D

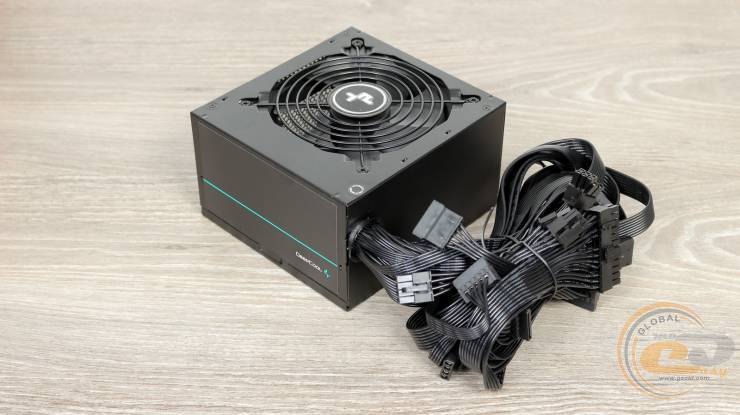

Ради некоторого удешевления устройства все кабели выведены непосредственно из корпуса. Они выполнены в виде в меру длинных шлейфов, что должно повысить удобство их укладки и подключения.

Самые нагруженные линии питания процессора, видеокарты и материнской платы (ATX12V, PCIe и ATX) обзавелись привычными кабелями калибра 18 AWG (1,024 мм в диаметре с площадью сечения 0,823 мм2). Остальные же имеют более тонкий калибр 20 AWG (0,812 мм в диаметре с площадью сечения 0,518 мм2).

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Калибр

20+4-контактный ATX

1

55

18 AWG

8-контактный ATX12V и 4+4-контактный ATX12V

1

60-74

18 AWG

6+2-контактный PCIe

3

54

18 AWG

три SATA

2

45-60-70

20 AWG

три PATA

1

45-57-70

20 AWG

DeepCool PM800D

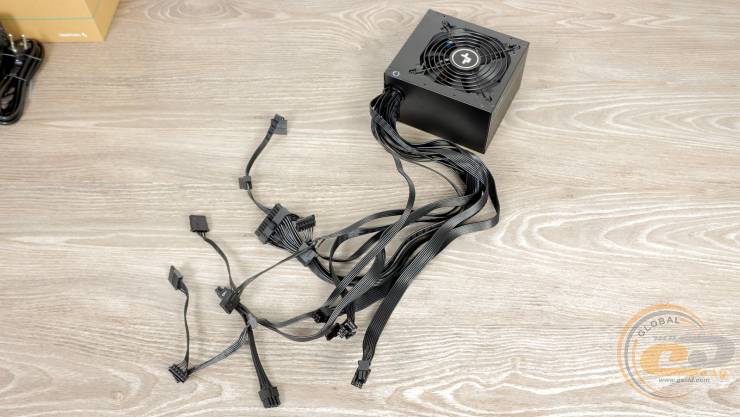

Основные коннекторы питания DeepCool PM800D представлены 20+4-контактным ATX и парой 8-контактных ATX12V (один из которых разборный). Для периферии в общей сложности имеем шесть SATA и три PATA на трех отдельных проводах.

Также в наличии три разъема PCIe в 6+2-контактном исполнении для подключения видеокарт, что нас немного огорчило. В составе 800-ваттника хотелось бы видеть минимум четыре таких коннектора. Ведь для подключения пары мощных видеокарт придется докупать переходник с двух PATA. К сожалению, аналогичная ситуация наблюдается и с моделями мощностью 750 и 850 Вт.

Внутреннее устройство

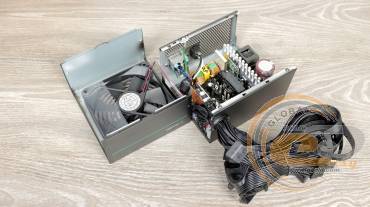

С внешностью вроде уже все понятно, а вот внутри нас ждет еще много интересного.

DeepCool PM800D

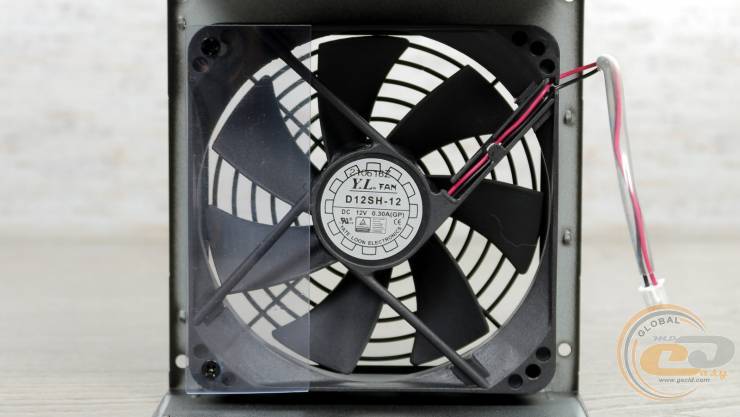

В первую очередь это вертушка YATE LOON D12SH-12 диаметром 120 мм. Ее мы уже встречали внутри сравнительно недорогих блоков питания. Буква «S» в названии указывает на применение внутри бюджетной втулки. Компания DeepCool обозначает тип подшипника как Hypro Bearing, что, по всей видимости, указывает на некоторое улучшение его конструкции.

Энергопотребление вентилятора составляет скромные 3,6 Вт (12 В при 0,3 А), а подключается он через привычный съемный 2-контактный разъем.

DeepCool PM800D DeepCool PM800D

Для пассивного отвода тепла от компонентов DeepCool PM800D используются два радиатора в первичной цепи и горстка охладителей во вторичной.

DeepCool PM800D

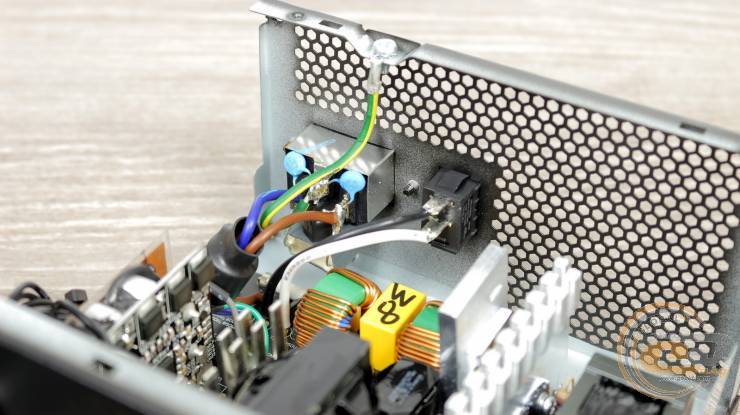

Входной электромагнитный фильтр порадовал наличием трех X- и четырех Y-конденсаторов, двух дросселей, варистора и плавкого предохранителя. Все необходимое на месте, вот и отлично!

DeepCool PM800D

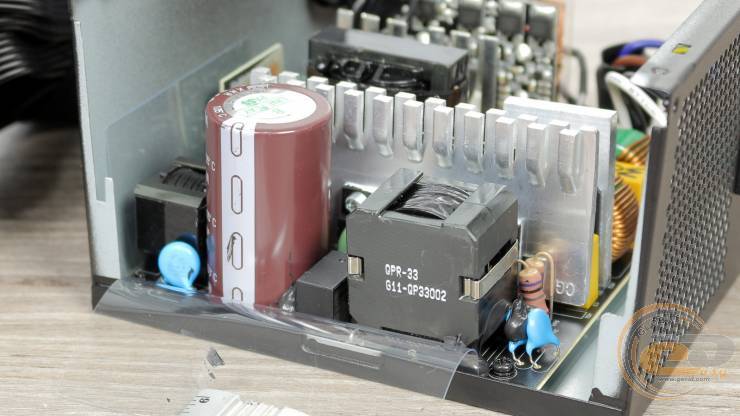

Далее нас встречает первый радиатор в виде простой алюминиевой пластины, без гребешков и прорезей. Что же, для отвода тепла от диодной сборки такой конструкции вполне достаточно.

А вот охладитель побольше приютил на себе четыре ключа первичной цепи и силовые элементы модуля APFC (два транзистора и диод Шоттки). Последние работают под управлением контроллера Champion CM6500UNX, размещенного на отдельной дочерней плате с обратной стороны радиатора.

Также рядом распаян дроссель узла активного корректора мощности и электромагнитное реле с термистором для ограничения пусковых токов.
