Обзор блока питания Seasonic FOCUS GX-1000: почти топ

31-08-2021

Если вы ищете «золотой» источник мощностью 1000 Вт, тогда в ассортименте компании Sea Sonic Electronics найдутся сразу две модели, способные удовлетворить данные требования. Одна из них, Seasonic PRIME GX-1000 из топовой линейки, обойдется в $330. Она предлагает покупателю целый ряд передовых фирменных наработок.

Seasonic FOCUS GX-1000

Но есть возможность немного сэкономить, остановив свой выбор на Seasonic FOCUS GX-1000. Он стоит около $270 и выдает аналогичную мощность по трем основным линиям. Но некоторые отличия все же есть, и о них мы обязательно расскажем далее.

Спецификация

Модель

Seasonic FOCUS GX-1000
(SSR-1000FX)

Тип

ATX12V / EPS12V

Номинальная мощность, Вт

1000

Мощность по каналу 12В, Вт

996

Мощность линий +3,3В и +5В, Вт

125

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

25

Максимальный выходной ток канала +5В, А

25

Максимальный выходной ток канала +12В, А

83

Максимальный выходной ток канала -12В, А

0,3

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

3

Входное напряжение, В

100 − 240

Частота, Гц

50 − 60

Входной ток, А

6,5 – 13

КПД, %

≤92%

Сертифицирован 80 PLUS

Gold

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

99

PCIe-разъемов

6 (6+2-контактные)

Модульный

Да

Размеры вентилятора, мм

120 х 120 х 25

Тип подшипника вентилятора

FDB

Время наработки на отказ вертушки (MTBF), часов

50 000

Защиты

OPP, OVP, UVP, OCP, OTP, SCP

Размеры источника, мм

140 х 150 х 86

Гарантия, лет

10

Время наработки на отказ БП (MTBF), часов

100 000

Сайт производителя

Seasonic

Seasonic FOCUS GX

Упаковка и комплект поставки

Коробка в фирменных цветах радует глаза и удовлетворяет любопытство покупателя. Здесь описаны все ключевые особенности источника и приведены подробные характеристики. А на одной из боковин упоминается получение Seasonic FOCUS в 2018-ом году звания лучшей серии блоков питания от ассоциации European Hardware Awards.

Seasonic FOCUS GX-1000

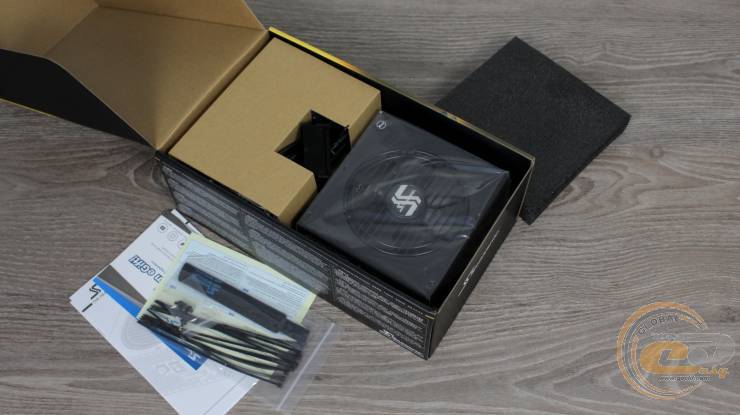

Около половины свободного пространства внутри занимает само устройство в полиэтиленовом пакете, надежно защищенное от ударов при помощи пары смягчающих демпферов.

Seasonic FOCUS GX-1000 Seasonic FOCUS GX-1000

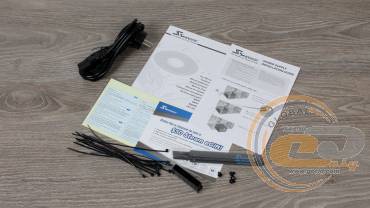

Комплектация источника немалая, не хватает разве что мешочка для хранения кабелей. Зато в наличии:

  • отстегивающиеся кабели;
  • сетевой шнур питания;
  • крепежные винты;
  • набор многоразовых и одноразовых стяжек;
  • бумажная документация;
  • адаптер для запуска БП без подключения к ПК.

Внешний вид

Seasonic FOCUS GX-1000

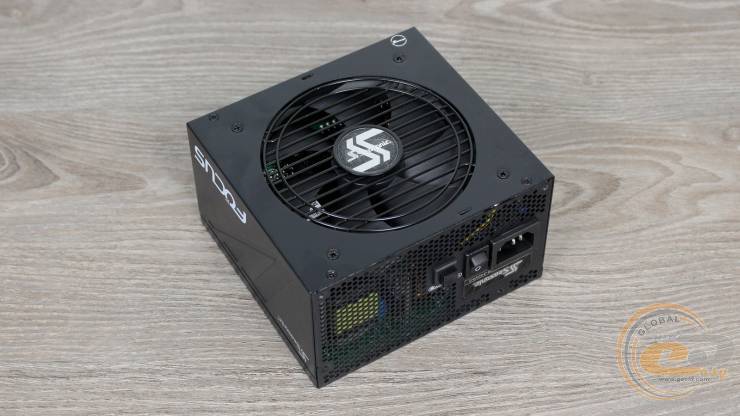

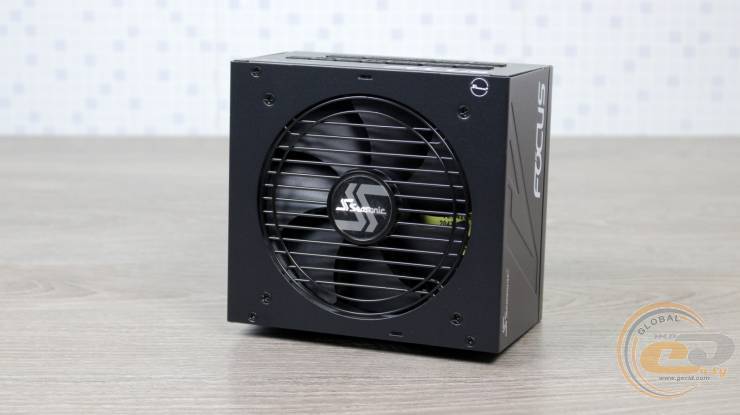

Внешне Seasonic FOCUS GX-1000 ничем не примечателен на фоне других моделей данной линейки. И это впечатляет, ведь в столь компактный корпус с вполне привычными размерами 140 х 150 х 86 мм поместилась начинка мощностью 1 кВт! Следовательно, никаких проблем совместимости с компьютерным корпусом не предвидится. Для сравнения: Seasonic PRIME GX-1000 при аналогичной мощности более габаритный: 170 х 150 х 86 мм.

Seasonic FOCUS GX-1000

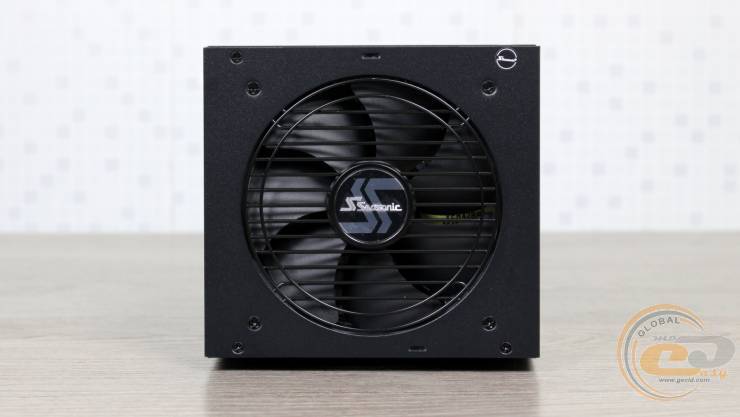

Также одним из основных отличий от устройств топовой линейки является использование более компактной 120-мм вертушки вместо 135-мм. Пропеллер прикрыт скромной решеткой типа гриль, по соседству с которой размещены винты. Один из них опечатан гарантийной наклейкой сроком действия 10 лет. Да, чуточку меньше, чем в случае с Seasonic PRIME – там обещают 12 лет гарантии.

Seasonic FOCUS GX-1000

Тыльная панель вполне привычная для устройств Seasonic. Помимо столь банальных элементов как сотовые отверстия, кнопка включения, входной разъем питания и фирменный логотип, в наличии также переключатель гибридного режима работы вертушки.

Seasonic FOCUS GX-1000

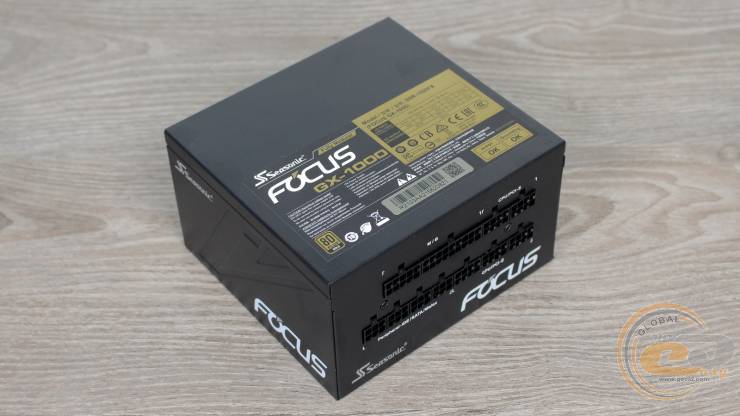

Ну а другие панели блока питания ни в коем случае не дадут забыть, к какой линейке принадлежит данный БП.

Seasonic FOCUS GX-1000

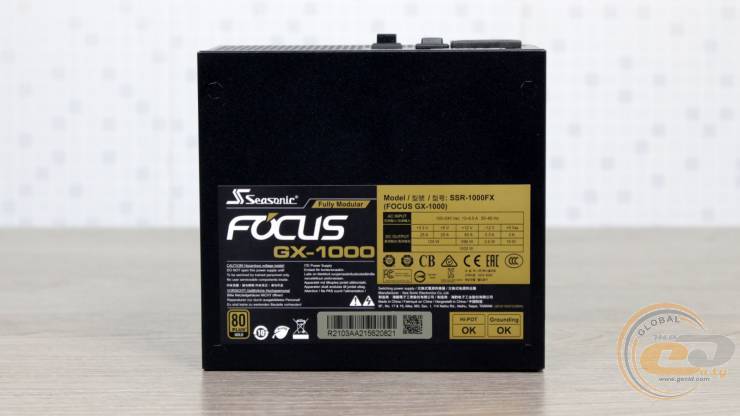

Главная же наклейка напоминает об использовании одной 12-вольтной линии мощностью 99,6% от номинала – отличный показатель, учитывая ее востребованность. А вот на младшие каналы +3,3В и +5В выделено 125 Вт (по 25 А), что чуть больше привычных 100 Вт у менее мощных вариаций данного источника.

Seasonic FOCUS GX-1000

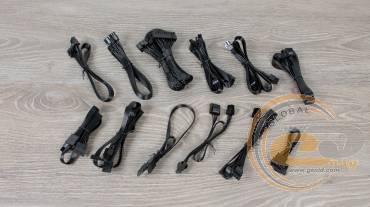

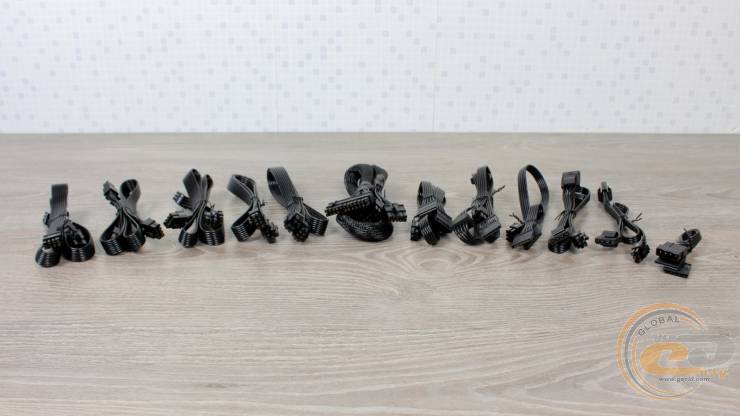

Все кабели у Seasonic FOCUS GX-1000 полностью модульные. Это удобные гибкие шлейфы одинакового калибра 18 AWG. Такого показателя достаточно для самых нагруженных линий и с запасом хватит для питания периферии.

Основные коннекторы питания (20+4-контактный ATX и пара 4+4-контактных ATX12V) обеспечивают поддержку компьютеров с одним или двумя CPU. А для питания графической подсистемы имеются шесть 6+2-контактных PCIe на трех проводах. Разнообразные периферийные коннекторы (прямые и Г-образные, с разным количеством разъемов и длиной кабелей) позволят подсоединить до десяти устройств SATA и до пяти PATA.

Бонусом стал переходник с одного PATA на два SATA 3.3. Последний лишен одного из проводов питания для поддержки накопителей с функцией «Power Disable».

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Калибр применяемых проводов

Модульные разъемы

20+4-контактный ATX

1

60

18 AWG

4+4-контактный ATX12V

2

65

18 AWG

два 6+2-контактных PCIe

3

60-70

18 AWG

четыре SATA

1

40-55-70-85

18 AWG

четыре SATA

1

45-60-75-85

18 AWG

два SATA

1

30-45

18 AWG

три PATA (Molex)

1

40-55-70

18 AWG

два PATA (Molex)

1

35-50

18 AWG

Переходник

с PATA на два SATA 3.3

1

15-30

18 AWG

Seasonic FOCUS GX-1000

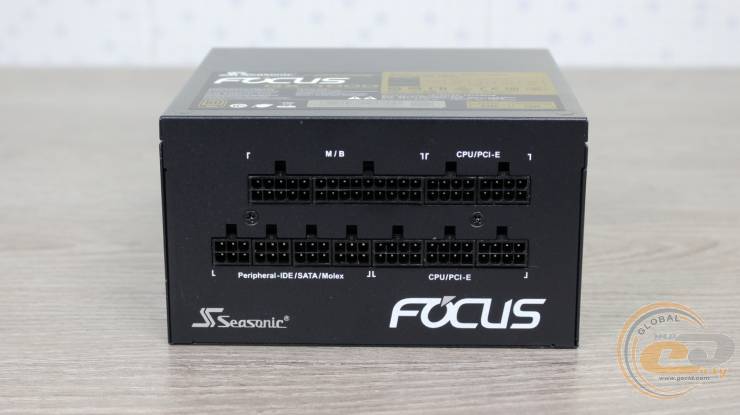

C подключением кабелей справится даже новичок благодаря подписям возле разъемов. Тем более что форма отверстий не позволит ошибиться.

Внутреннее устройство

Seasonic FOCUS GX-1000

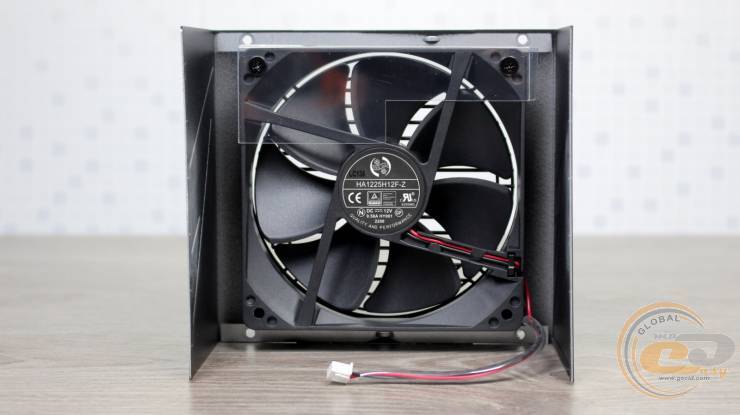

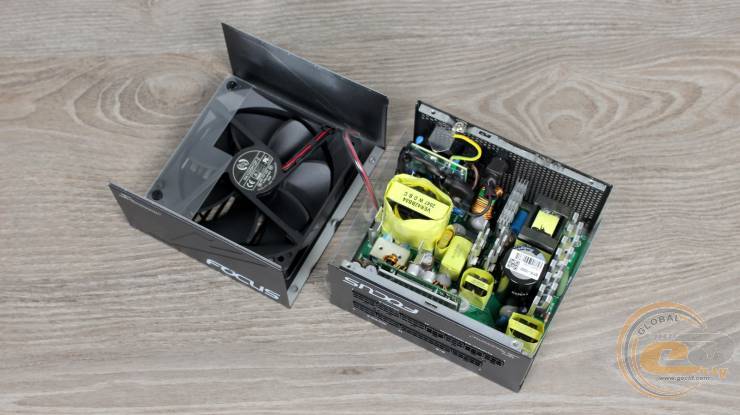

С внешностью разобрались – время копнуть глубже. Вентилятор HONG HUA HA1225H12F-Z диаметром 120 мм мы уже встречали ранее, в том числе и внутри 650-ваттника Seasonic FOCUS GX-650. Он потребляет 6,96 Вт (12 В при 0,58 А), подключаясь через привычный съемный двухконтактный коннектор. Вертушка способна разогнаться до 2200 об/мин, а служить долгие годы ей поможет надежный и тихий гидродинамический подшипник.

Seasonic FOCUS GX-1000

Четыре гребешка в первичной цепи и алюминиевые пластины во вторичной полностью аналогичны таковым у 650-ваттника. Учитывая поддержку гибридного режима работы СО, без них не обойтись.

Эта же особенность повлияла и на рекомендации по возможному размещению источника. При включенном гибридном режиме производитель советует установить БП вертушкой вверх. В таком случае нагретый воздух будет выводиться через перфорацию даже без участия пропеллера. В обычном же режиме работы СО вентилятор может быть направлен вниз.

Seasonic FOCUS GX-1000

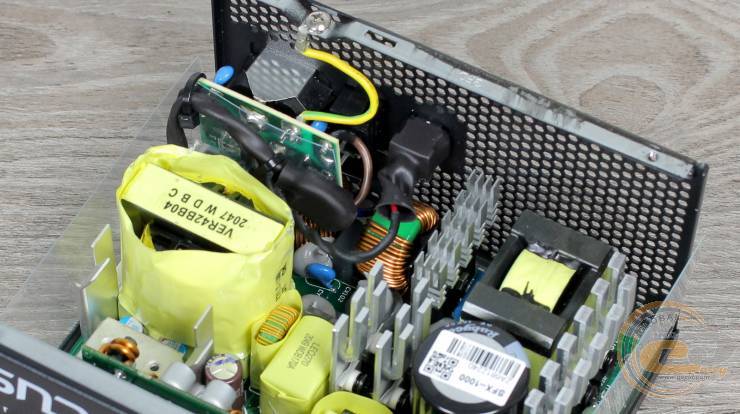

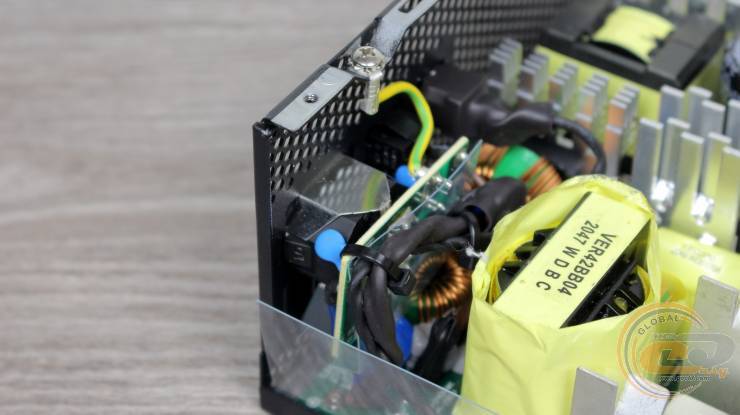

Теперь давайте рассмотрим детали. Входной EMI-фильтр Seasonic FOCUS GX-1000 реализован в лучшем виде: имеем пару X- и четыре Y-конденсатора, два дросселя и варистор.

Seasonic FOCUS GX-1000

На стоящем рядом радиаторе зафиксирована пара диодных сборок. Возле них заметен крупный дроссель узла APFC в пластиковом корпусе.

Seasonic FOCUS GX-1000

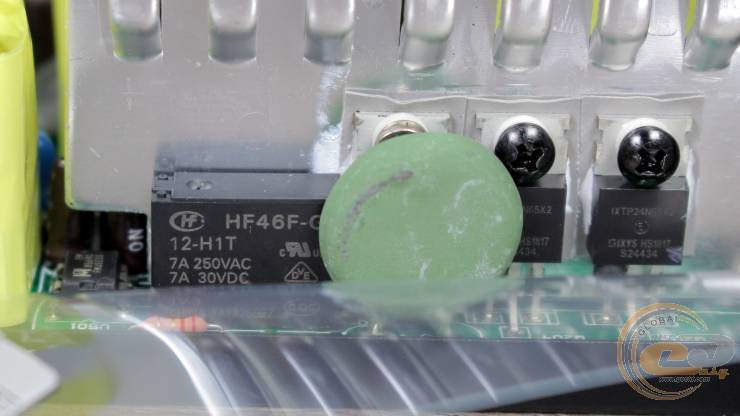

Он сотрудничает с рядом силовых элементов: парой полевых транзисторов от американской IXYS и диодом Шоттки. Далее распаян термистор, защищающий от больших пусковых токов.
