Обзор блока питания Seasonic PRIME GX-1000: когда много видеокарт

16-02-2021

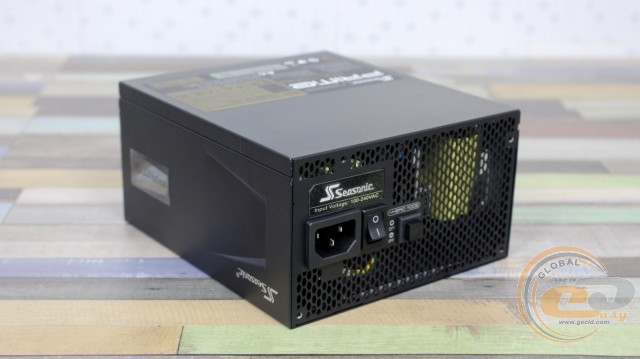

Seasonic PRIME GX-1000

Seasonic PRIME GX-1000

Seasonic PRIME GX-1000

Seasonic PRIME TX-750

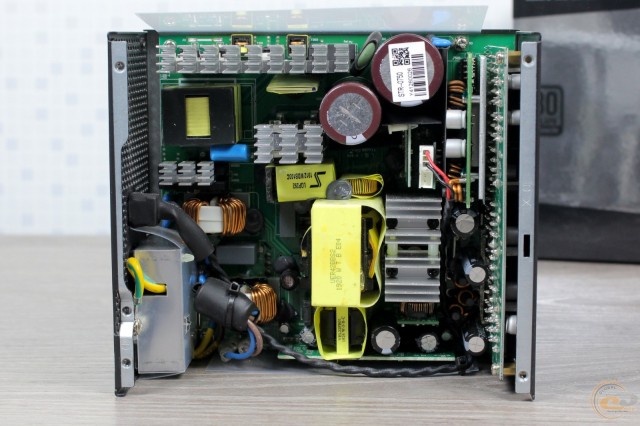

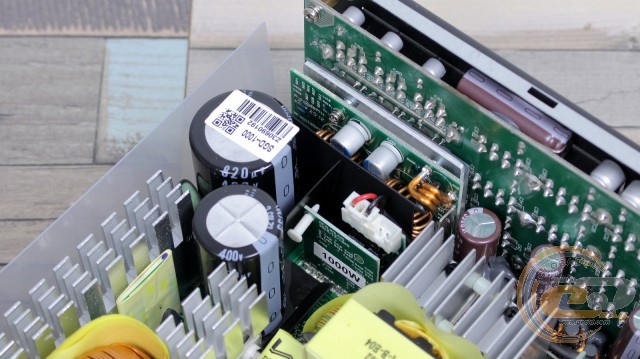

Если сравнивать внутреннее строение Seasonic PRIME GX-1000 и Seasonic PRIME TX-750, то отличий здесь минимум. Чуть подросли дроссели и радиатор на диодной сборке, что легко объяснить большей номинальной мощностью. В остальном родственные связи на лицо.

В основе преобразователя лежит наиболее эффективная резонансная схема с полным мостом (full bridge). Для ее реализации используются ключи в виде четырех полевых транзисторов, закрепленных на радиаторе возле меньшего конденсатора.

Seasonic PRIME GX-1000

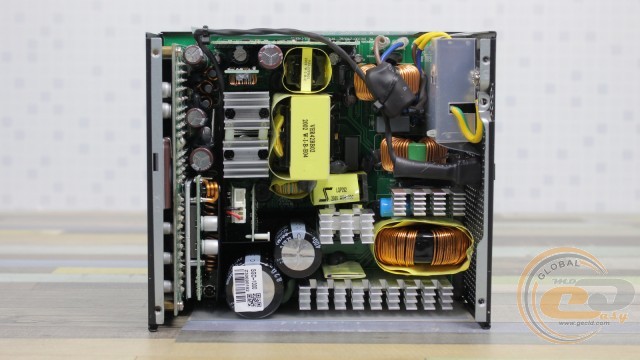

Синхронный выпрямитель обеспечивает напряжение +12В. Его силовые элементы находятся с обратной стороны PCB. Сверху видны радиаторы для их охлаждения.

Seasonic PRIME GX-1000

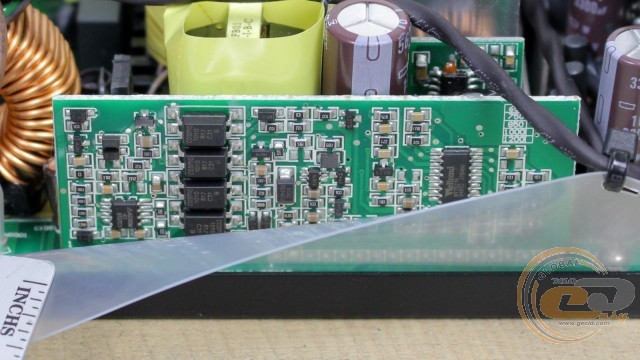

А вот линии +3,3В и +5В образованы при помощи DC-DC-преобразователей, распаянных на отдельной дочерней плате.

Seasonic PRIME GX-1000 Seasonic PRIME GX-1000

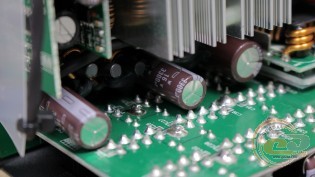

Что касается качества конденсаторов, то внутри Seasonic PRIME GX-1000 мы обнаружили исключительно японские электролиты производства Nippon Chemi-Con и Rubycon, а также надежные твердотельные решения.

Seasonic PRIME GX-1000

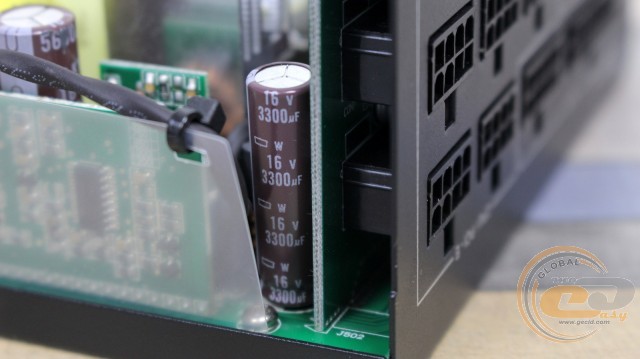

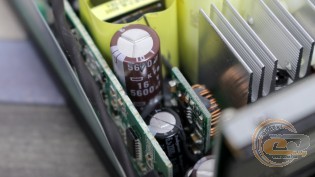

Обратите внимание: главная PCB и плата с выходными разъемами сопряжены напрямую, без использования кабелей. Это позитивно отражается на качестве выходных показателей.

Seasonic PRIME GX-1000

Приятно радует наличие полного перечня необходимых защит, в чем помогла микросхема-супервизор Weltrend WT7527V. Здесь приводим весь список:

  • защита от повышенного выходного напряжения (OVP);
  • защита от пониженного выходного напряжения (UVP);
  • защита от короткого замыкания (SCP);
  • защита от перегрузки по мощности (OPP);
  • защита от перегрузки по току каждого канала (OCP);
  • защита от перегрева (OTP).

Кросс-нагрузочные характеристики

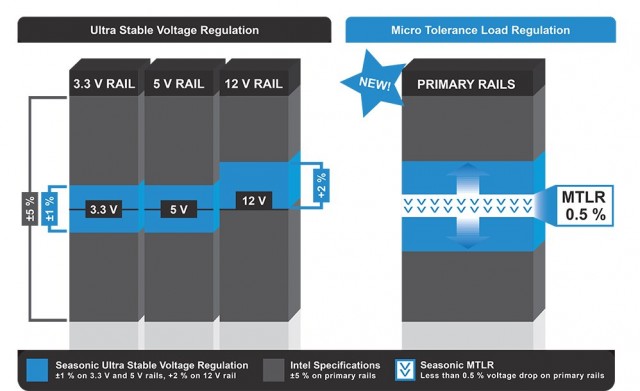

Итак, время тестов. Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала. Однако Seasonic заявляет о более узком диапазоне: ±1% для младших линий и до +2% для +12В (Ultra Stable Voltage Regulation).

Seasonic PRIME GX-1000

Seasonic PRIME GX-1000

Seasonic PRIME GX-1000

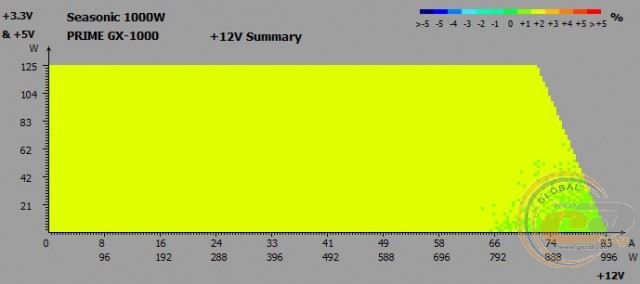

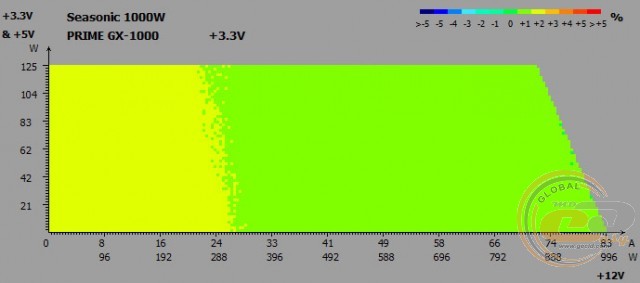

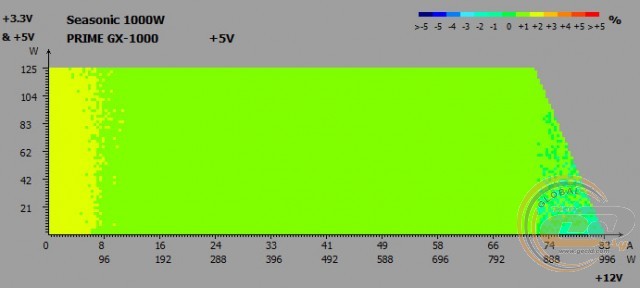

Во время кросс-нагрузочных тестов на основных линиях Seasonic PRIME GX-1000 были зафиксированы следующие отклонения напряжений:

  • линия +3,3В: от +1% до +2%;
  • линия +5В: от -1% до +2%;
  • линия +12В: от +1% до +2%.

Как видно, узел стабилизации напряжения питания отлично справился с поставленной задачей. Диапазон колебаний на всех линиях очень узкий и не выходит за пределы -1…+2%, как и было отмечено выше.

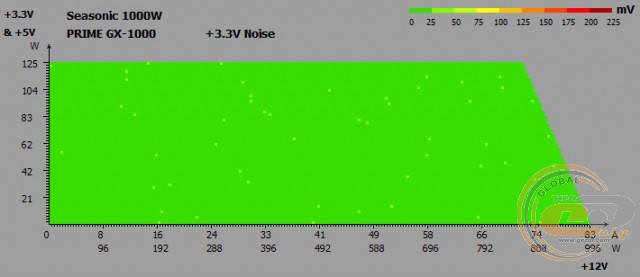

Шумы и пульсации во всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

  • линии +3,3В и +5В: 50 мВ;
  • линия +12В: 120 мВ.

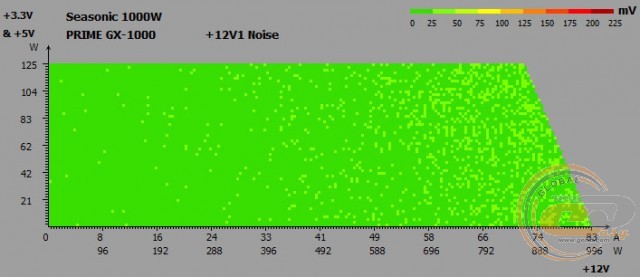

Seasonic PRIME GX-1000

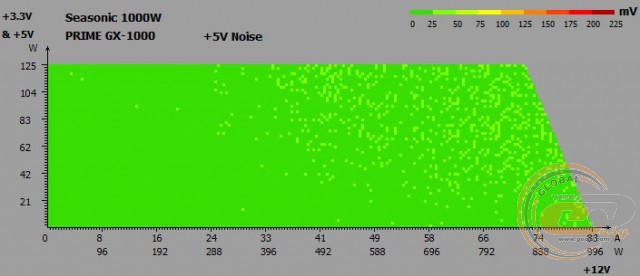

Seasonic PRIME GX-1000

Seasonic PRIME GX-1000

Приятно отметить, что и пульсации на всех трех линиях были в пределах 25-50 мВ и очень далеки от критичных значений.

Дежурная линия питания +5VSB

Seasonic PRIME GX-1000

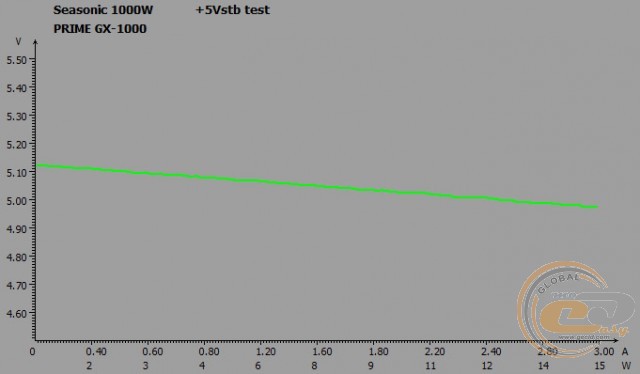

Состояние дежурной линии питания Seasonic PRIME GX-1000 не вызвало никаких замечаний. В зависимости от нагрузки напряжение на ней изменяется в допустимых пределах: от 5,12 В до 4,98 В. Просадки самые минимальные – до -0,4% от номинала.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка, Вт

55

100

150

200

300

400

500

700

900

1000

Нагрузка*, %

6

10

15

20

30

40

50

70

90

100

PFC

0,71

0,81

0,87

0,91

0,94

0,96

0,97

0,98

0,98

0,99

Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания также отлично справляется со своей задачей. При потребляемой мощности 200 Вт (20% от номинала) коэффициент PFC превысил 0,9, что и требовалось согласно стандарту 80 PLUS Gold (0,9 при 50% нагрузке). Максимальное же значение (0,99) зафиксировано при нагрузке 1000 Вт.

КПД

Seasonic PRIME GX-1000

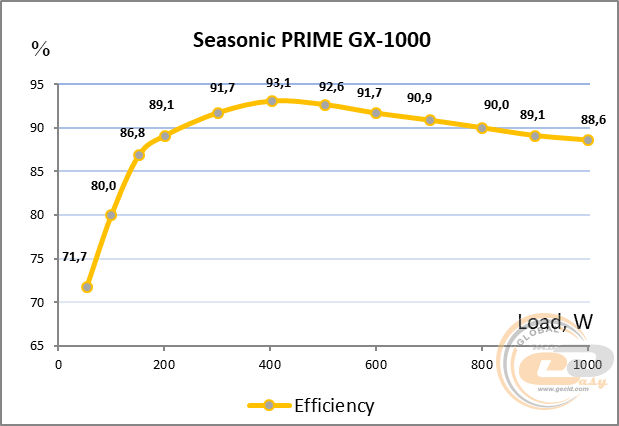

Тест реальной эффективности при разных нагрузках подтвердил соответствие модели Seasonic PRIME GX-1000 стандарту 80 PLUS Gold для напряжения 230 В. При нагрузках 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 88%, 92% и 88% соответственно. А в диапазоне нагрузок от 250 до 800 Вт можно рассчитывать на эффективность более 90%.

Система охлаждения и температурный режим

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 24°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

Seasonic PRIME GX-1000

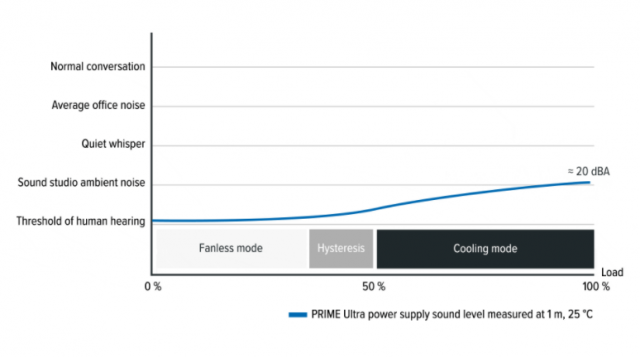

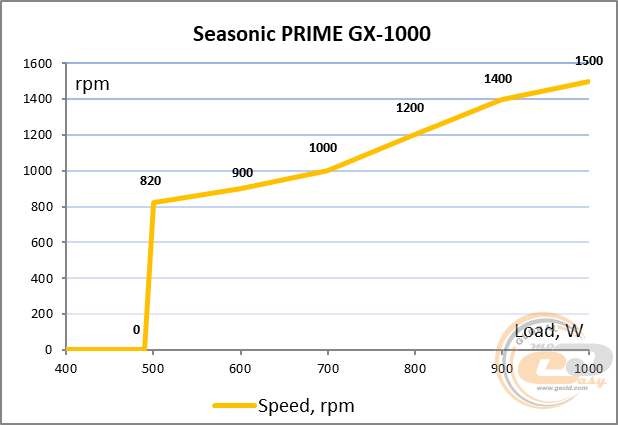

Seasonic PRIME GX-1000 мы тестировали в гибридном режиме (Premium Hybrid Fan Control), который обеспечивает полностью пассивную работу СО при невысоком нагреве внутренних элементов. В нашем случае вертушка начала вращаться при нагрузке 500 Вт (50% от номинала), а ее минимальная скорость составила 820 об/мин. В таком режиме она работает очень тихо вплоть до отметки 750 Вт (1100 об/мин). И только дальше, на отрезке до номинальных 1000 Вт (1500 об/мин), уровень шума можно назвать тихим.

Следовательно, даже при постоянном вращении пропеллера расслышать БП на фоне других комплектующих вряд ли удастся. И до максимальных 2000 об/мин, которые может обеспечить вентилятор, есть еще хороший запас.

Если же гибридный режим отключен, то вертушка стартует сразу же при включении компьютера. Скорость ее вращения в таком случае равна 760 об/мин.

Seasonic PRIME GX-1000

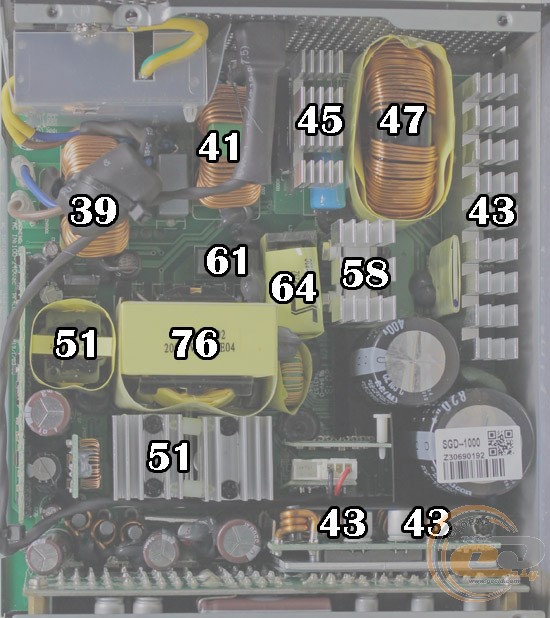

Исключить ситуацию с постоянным включением / выключением вентилятора при невысоких нагрузках помогло наличие зоны гистерезиса, что характерно и для более доступных моделей производства Sea Sonic Electronics.

Seasonic PRIME GX-1000

Высокий уровень КПД позволил снизить частоту вращения лопастей вертушки. Несмотря на это, самый горячий элемент (главный трансформатор) прогрелся лишь до 76°C. Этот показатель далек от критичного, как и нагрев остальных составляющих.

Посторонние шумы во время работы блока питания

Как показала практика, на всем диапазоне номинальной мощности Seasonic PRIME GX-1000 не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора. Это очень важно для решения с гибридной работой СО.

OverLOAD

Нагрузку на тестируемую модель мы увеличивали до впечатляющих 1300 Вт, что равняется приросту +30% к номинальной мощности. Дальше (на отметке 1350 Вт) уже срабатывала защита от перегрузки (OPP). При этом значения напряжений на выходных линиях питания оставались в пределах нормы. Защита от короткого замыкания также работает корректно.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы был задействован мощный 12-ядерный (24-поточный) процессор AMD Ryzen 9 5900X в разгоне до 4,5 ГГц. В качестве видеоускорителей мы использовали PowerColor Radeon RX 6800 Red Dragon OC, ASUS ROG Strix GeForce RTX 2080 Ti OC и Palit GeForce RTX 2080 SUPER GameRock.

Материнская плата

MSI MEG X570 GODLIKE (Socket AM4, AMD X570)

Процессор

AMD Ryzen 9 5900X (Socket AM4, 12/24 х 3,7 – 4,8 ГГц; 105 Вт) @ 4,5 ГГц, 1,25 В

Кулер

Noctua NH-U12A

Оперативная память

2 x 8 ГБ DDR4-3200 G.SKILL Trident Z (F4-3200C15D-16GTZKW)

Видеокарты

PowerColor Radeon RX 6800 Red Dragon OC
ASUS ROG Strix GeForce RTX 2080 Ti OC
Palit GeForce RTX 2080 SUPER GameRock

Накопитель

Kingston SUV500 (480 ГБ)

Корпус

Spire SwordFin SP9007B с двумя 120-мм вентиляторами

Ваттметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась с помощью стресс-тестов AIDA FPU и GPUs. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.

В результате измерения напряжения питания на выходных линиях были получены следующие значения:

Режим

Величина, В

Отклонение, %

+12В

Idle

12,32

+2,7

Burn

12,34

+2,8

+5В

Idle

5,12

+2,4

Burn

5,14

+2,8

+3,3В

Idle

3,37

+2,1

Burn

3,39

+2,7

Входное энергопотребление, Вт

Idle

95

Burn

962

Блок питания Seasonic PRIME GX-1000 без проблем справился с предложенной конфигурацией, потребляя из сети 962 Вт электроэнергии. Даже тройка мощных видеокарт (TDP каждой 250 Вт) и 24-поточный процессор в разгоне вполне «по зубам» этому источнику.

Seasonic PRIME GX-1000

Технология MTLR (Micro Tolerance Load Regulation) предусматривает минимальные отклонения напряжений при сравнении режимов «Burn» и «Idle» – в пределах 0,5%. Это мы и увидели на примере данной конфигурации. Чуть большее значение на линии +3,3 В (0,6%) объясняется большим шагом при изменении на 0,01 В – целых 0,3%.

Энергопотребление в простое и в выключенном состоянии компьютера

Энергопотребление блока питания Seasonic PRIME GX-1000 в выключенном состоянии компьютера (3 Вт) соответствует показателям других близких по мощности решений, побывавших в нашей тестовой лаборатории. А вот значение в спящем режиме (5 Вт) оказалось самым низким среди всех источников, протестированных нами за последнее время. А ведь у нас на руках киловаттник!

Итоги

Seasonic PRIME GX-1000

Хотя блок питания Seasonic PRIME GX-1000 оказался новым знакомым, о нем мы, оказывается, уже знали очень многое. Ближайшим его родственником, побывавшим у нас на тестировании, был «титановый» Seasonic PRIME TX-750. И хотя энергоэффективность модели мощностью 1000 Вт все же ниже (имеем 80 PLUS Gold), но в остальном…

А в остальном имеем те же 12 лет гарантии, богатую комплектацию, щедрый набор коннекторов, передовую схему full bridge, только японские высокотемпературные конденсаторы и вертушку на FDB-подшипнике. И несмотря на солидную номинальную мощность, источник получился в меру тихим, а выходные показатели порадовали, как это обычно и бывает в случае с продукцией Sea Sonic Electronics.

Что в итоге? Если планируется использование очень мощных комплектующих и возможностей блока питания на 750-850 Вт не хватит, то к Seasonic PRIME GX-1000 стоит присмотреться. При цене менее $320 он сопоставим с фирменными «титановыми» решениями мощностью 750-850 Вт. Но именно киловаттник сможет без проблем запитать систему с тремя топовыми видеокартами и мощным процессором в разгоне.

Достоинства:

  • очень высокий уровень КПД (соответствие стандарту 80 PLUS Gold);
  • превосходный запас по мощности (до +30%);
  • современная схемотехника и качественная элементная база с использованием японских конденсаторов;
  • отличное состояние напряжения на линиях питания +12В, +5В и +3,3В с минимальными отклонениями при изменении нагрузки;
  • очень низкие пульсации;
  • наличие всех видов защит;
  • раздельная система стабилизации питания;
  • низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
  • полностью модульная система кабелей;
  • наличие шести 6+2-контактных разъемов PCIe;
  • все кабели изготовлены в виде удобных и гибких шлейфов;
  • очень эффективная система охлаждения с гибридным режимом работы;
  • тихий 135-мм вентилятор на основе гидродинамического подшипника;
  • активный метод компенсации реактивной мощности;
  • 12 лет гарантии.


Автор: Олесь Пахолок

Выражаем благодарность компании Sea Sonic Electronics за предоставленный для тестирования блок питания.

Статья прочитана раз(а)
Опубликовано : 16-02-2021
