Обзор блока питания Xilence Performance A+ III 850W (XN089/XP850MR11): в поисках 10 отличий

28-10-2021

Несмотря на длинные цифро-буквенные обозначения блоков питания Xilence, разобраться в них несложно. Например, в индексе тестируемой модели Xilence Performance A+ III 850W (XP850MR11) число 850 указывает на мощность, буква M – на полумодульную систему подключения кабелей, а «11» в конце обозначает линейку Performance A+ III.

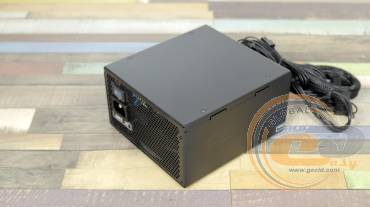

Xilence Performance A+ III 850W

Кстати, у нас на тестировании уже побывало устройство с похожим обозначением, но без буквы M и с индексом 650 вместо 850. То есть это была 650-ваттная версия и без модульных кабелей. А есть ли между ними еще какие-то отличия? Это мы и постараемся выяснить далее.

Спецификация

Модель

Xilence Performance A+ III 850W

(XN089/XP850MR11)

Тип

ATX12V 2.52

Номинальная мощность, Вт

850

Мощность по каналу 12В, Вт

850

Мощность линий +3,3В и +5В, Вт

100

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

20

Максимальный выходной ток канала +5В, А

20

Максимальный выходной ток канала +12В, А

70,8

Максимальный выходной ток канала -12В, А

0,3

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

3

Входное напряжение, В

200 − 240

Входной ток, А

6,3

КПД, %

≤88%

Сертифицирован 80 PLUS

Bronze 230V EU

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

99

PCIe-разъемов

4 (6+2-контактные)

Модульный

Частично

Размеры вентилятора, мм

120 х 120 х 25

Тип подшипника вентилятора

FDB

Защиты

OPP, OVP, UVP, OCP, OTP, SCP

Размеры, мм

160 х 150 х 86

Гарантия, лет

3

Сайт производителя

Xilence

Xilence Performance A+ III 850W

Упаковка и комплект поставки

Xilence Performance A+ III 850W Xilence Performance A+ III 850W

Коробка с фирменным оформлением радует приятным дизайном и хорошей информативностью, хотя и требует знание английского.

Xilence Performance A+ III 850W

Внутри блочек заботливо помещен в пупырчатую упаковку.

Xilence Performance A+ III 850W

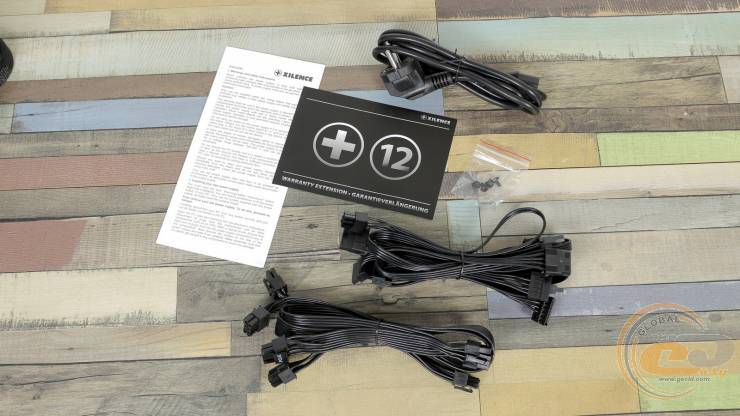

В комплекте поставки идет сетевой шнур питания, модульные кабели, крепежные винты и бумажная документация. А разве что-то еще нужно?

Внешний вид

Xilence Performance A+ III 850W

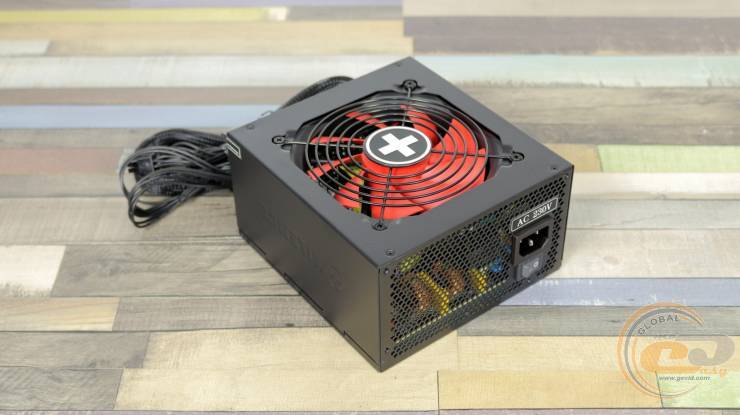

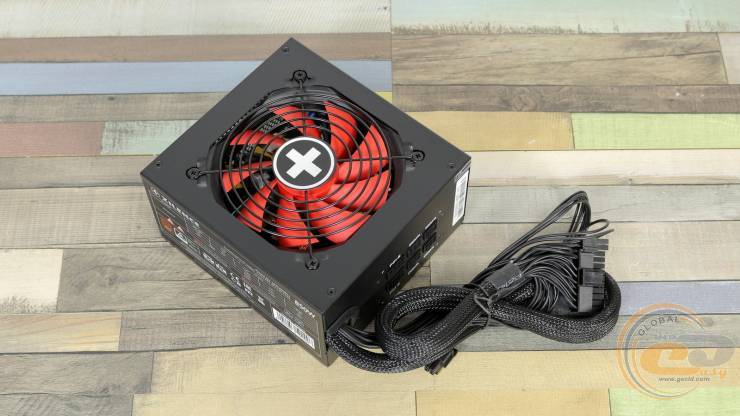

Большой «+» (или «x», это как посмотреть) на решетке типа гриль и красная вертушка позволит безошибочно определить производителя устройства. По габаритам оно чуть длиннее немодульных решений: 160 х 150 х 86 мм вместо 140 х 150 х 86 мм.

Xilence Performance A+ III 850W

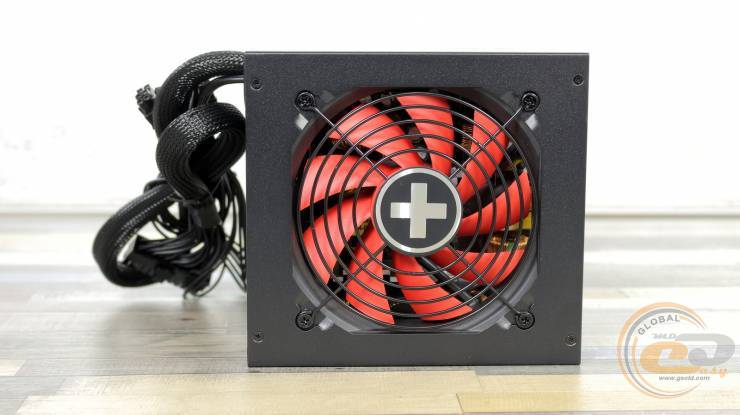

120-мм вертушка источника Xilence Performance A+ III 650W является настоящим украшением. В остальном все более чем привычно: черный матовый окрас, четыре винта для доступа внутрь,…

Xilence Performance A+ III 850W

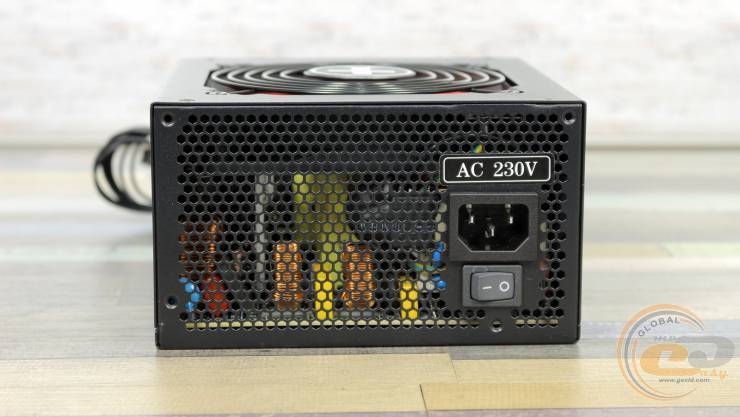

… а также ничем непримечательная тыльная панель с отверстиями-сотами, кнопкой включения, входным разъемом питания и наклейкой с указанием номинала сетей (230 В). Да, поддержки полного спектра входных напряжений (full range) здесь не предусмотрено.

Xilence Performance A+ III 850W Xilence Performance A+ III 850W

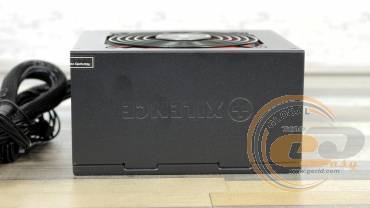

Самая большая панель и вовсе пустует, а вот одна из боковин радует фирменным штрихом в виде перфорации.

Xilence Performance A+ III 850W

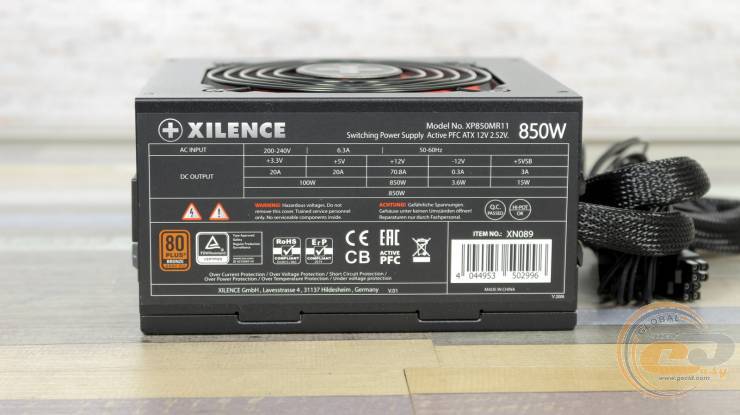

Вторая же стенка несет на себе напоминание о выходных показателях. Согласно приведенной информации, здесь используется единственная 12-вольтная линия мощностью 850 Вт, что соответствует номинальному значению. И неудивительно, ведь еще на коробке нас предупреждали о применении внутри устройства DC-DC-преобразователей. Для младших каналов +3,3В и +5В выделено 100 Вт (по 20 А), чего также достаточно для современной системы.

Xilence Performance A+ III 850W

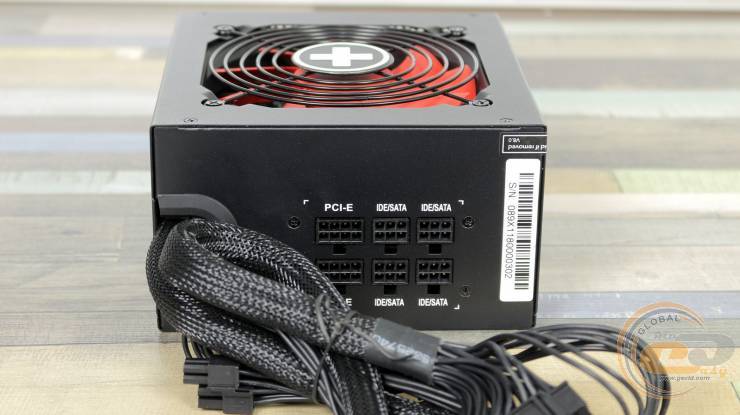

Основные кабели у Xilence Performance A+ III 850W (XN089/XP850MR11) выведены из корпуса. В их числе – 20+4-контактный ATX, а также сопряженные 8- и 4+4-контактный ATX12V. Остальные же провода являются модульными и их можно подключать по мере необходимости.

Для питания пары мощных видеокарт присутствуют четыре 6+2-контактных PCIe. Периферийные коннекторы (на трех отдельных проводах) позволят подсоединить восемь устройств SATA и три PATA.

Кстати, такой подход к организации кабелей актуален для моделей мощностью 550, 650, 750 и 850 Вт. При этом решения на 450, 550 и 650 Вт доступны в немодульном исполнении. Именно такой 650-ваттник ранее побывал у нас на тестировании.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Выведены из корпуса

20+4-контактный ATX

1

60

8-контактный + 4+4-контактный ATX12V

1

65-80

Модульные

два 6+2-контактных PCIe

2

55-68

четыре SATA

2

50-65-80-97

три PATA (Molex)

1

50-65-80

Все кабели имеют привычный калибр 18 AWG, зато они длиннее, чем у 650-ваттника. Приятно, что все провода выполнены в виде удобных в укладке шлейфов.

Внутреннее устройство

Xilence Performance A+ III 850W

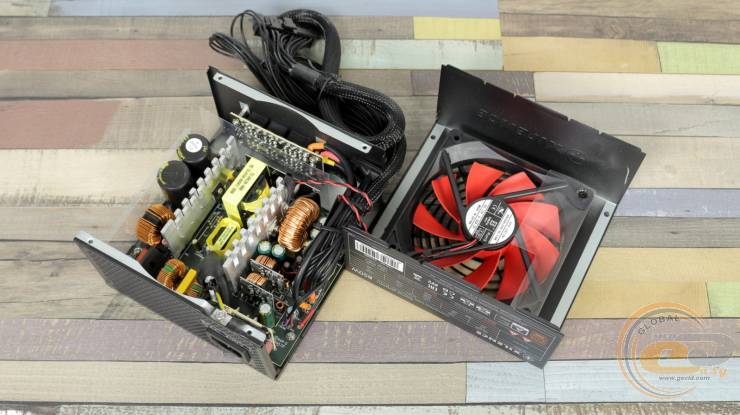

Активное охлаждение Xilence Performance A+ III 850W возложено на 125-мм 11-лопастной вентилятор DWPH EFS-12E12H. Решение с аналогичным цифробуквенным обозначением мы видели внутри 650-ваттника, правда, с указанием другого производителя (Shenzhen Dongweifeng Electronic Technology) и электротехнических характеристик (3 Вт, 12 В при 0,25 А). Буква «H» в названии намекает на надежный гидродинамический подшипник (FDB). Сама вертушка потребляет 6 Вт электроэнергии (12 В при 0,5 А) и подключается через съемный двухконтактный коннектор.

За пассивный отвод тепла отвечает пара алюминиевых радиаторов – по одному для элементов первичной и вторичной цепи.

Xilence Performance A+ III 850W

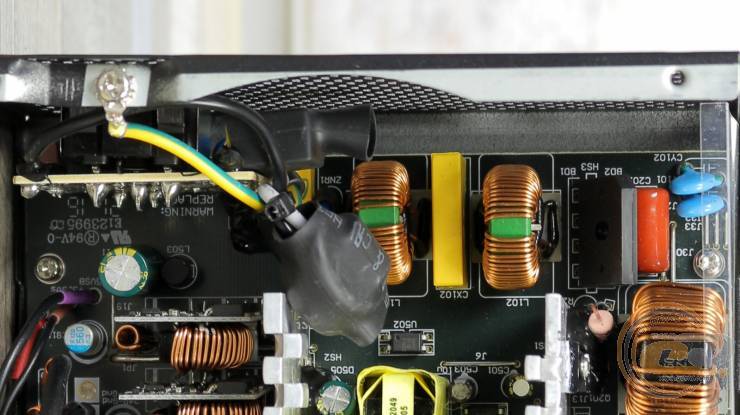

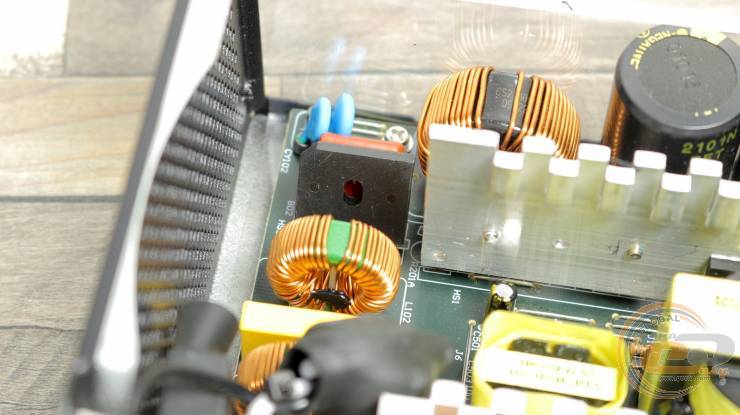

Теперь о деталях. Входной фильтр у Xilence Performance A+ III 850W включает в себя полный набор конденсаторов (три X и четыре Y, часть распаяна у входного разъема), два дросселя, варистор и диодную сборку.

Xilence Performance A+ III 850W

Последняя лишена дополнительного охлаждения. Такой подход вполне оправдан, ведь источник предназначен лишь для сети 230 В.

Xilence Performance A+ III 850W

Некая экономия видна при дальнейшем осмотре. Так, в узле APFC имеется крупный дроссель и парочка силовых элементов (диод и транзистор). А вот место под еще один полевой транзистор пустует.

Xilence Performance A+ III 850W

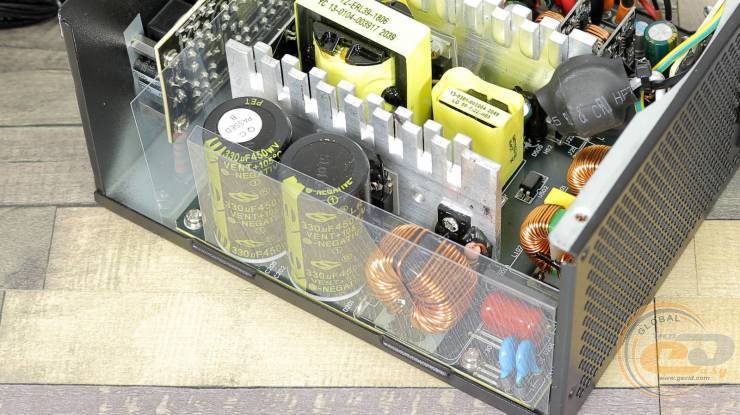

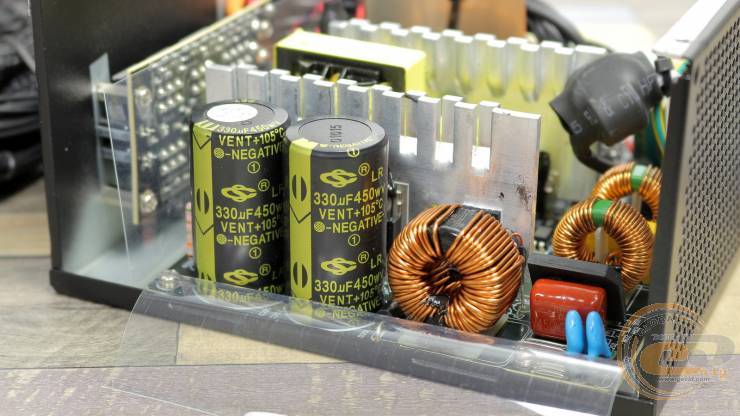

Еще один пример – входные конденсаторы. Два бочонка имеют емкость по 330 мкФ и принадлежат к высокотемпературной серии, что хорошо. Напомним, в 650-ваттнике это были элементы с рабочей температурой до 85°C.

А вот производителя электролитов определит не удалось. Надпись «Negative» напомнила нам об одноименной линейке конденсаторов от Nippon Chemi-con, но эти-то решения, по всей видимости, родом из Китая.
