Обзор блока питания ASUS ROG Strix 550W Gold: «золотой» тихоня

15-12-2021

Что будет, если взять ну очень хороший и качественный блочек от известного производителя и дать компании ASUS чуточку его приукрасить? Ответом на данный вопрос стала линейка блоков питания ASUS ROG Strix, которая представляет собой перевоплощение модельного ряда Seasonic FOCUS GX.

Больше всего изменения затронули дизайн и вентилятор. Последний вырос со 120 до 135 мм, что повлияло и на размеры корпуса. Также в основе пропеллера теперь лежит двойной шарикоподшипник, а не гидродинамический. Платформа же осталась аналогичная, да и качество элементной базы на высоте. И, как следствие, имеем все те же 10 лет гарантии.

ASUS ROG Strix 550W Gold

У нас на тестировании уже успели побывать модели ASUS ROG Strix мощностью 650 и 1000 Вт. Теперь же пришло время познакомиться с самым младшим решением данной линейки – 550-ваттным ASUS ROG Strix 550W Gold. А ведь и его возможностей должно хватить для питания мощной игровой системы.

Спецификация

Модель

ASUS ROG Strix 550W Gold
(ROG-STRIX-550G, RSSS05-550G1)

Тип

ATX12V / EPS12V

Номинальная мощность, Вт

550

Мощность по каналу 12В, Вт

540

Мощность линий +3,3В и +5В, Вт

100

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

20

Максимальный выходной ток канала +5В, А

20

Максимальный выходной ток канала +12В, А

45

Максимальный выходной ток канала -12В, А

0,3

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

3

Входное напряжение, В

100 − 240

КПД, %

≤92%

Сертифицирован 80 PLUS

Gold

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

>90

PCIe-разъемов

2 (6+2-контактные)

Модульный

Да

Размеры вентилятора, мм

135 х 135 х 25

Тип подшипника вентилятора

Двойной шарикоподшипник (2 Ball Bearing)

Защиты

OPP, OVP, UVP, OCP, OTP, SCP

Размеры источника, мм

160 х 150 х 86

Вес, кг

1,73

Гарантия, лет

10

Сайт производителя

ASUS

ASUS ROG Strix 550W Gold

Упаковка и комплект поставки

Коробка в фирменных цветах линейки «расскажет» практически все, что нужно знать о помещенном внутри устройстве.

ASUS ROG Strix 550W Gold ASUS ROG Strix 550W Gold

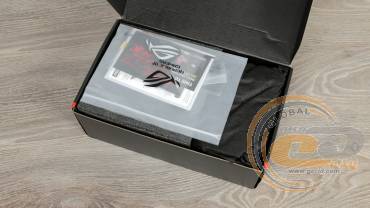

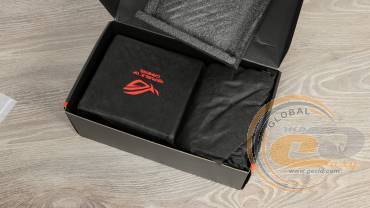

Внутри под смягчающей вставкой прячется блок питания в чехле. А в пластиковом конверте и тканевой сумочке рядышком разместились сопутствующие компоненты.

ASUS ROG Strix 550W Gold

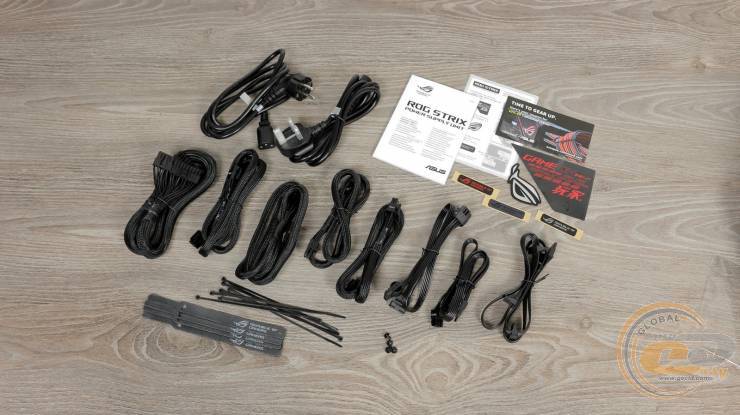

В их числе:

  • сетевой шнур питания;
  • подключаемые кабели;
  • крепежные винты;
  • многоразовые (4 шт.) и одноразовые (7 шт.) стяжки;
  • декоративные наклейки и магнит на корпус ПК, холодильник и т.п.;
  • бумажная документация.

Внешний вид

ASUS ROG Strix 550W Gold

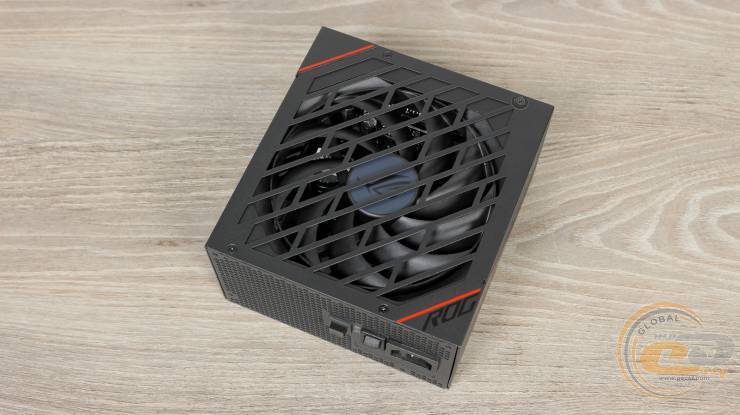

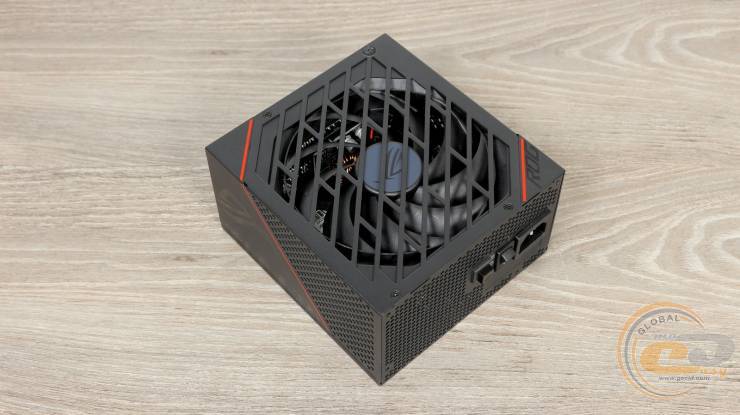

Внешность ASUS ROG Strix 550W Gold аналогичная другим устройствам данной линейки. Место решетки типа гриль заняли диагональные вырезы в металлической панели. А определить производителя и линейку ASUS ROG Strix будет нетрудно благодаря логотипу на вентиляторе и надписи в углу. Да и красные вставочки дополняют экстерьер словно вишенка торт.

ASUS ROG Strix 550W Gold

Корпус имеет размеры 160 х 150 х 86 мм. Да, он чуточку длиннее привычных 140 мм, что связано с применением 135-мм вентилятора. Ну и пускай, ведь в большинстве корпусов и для такого устройства найдется место.

Также на одном из винтов красуется черная гарантийная наклейка со сроком годности целых 10 лет. А вот это уже многое говорит о качестве внутренней начинки источника.

ASUS ROG Strix 550W Gold

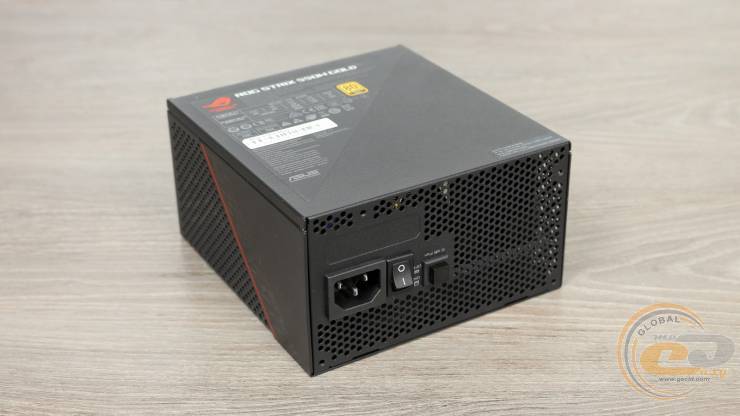

На тыльной панели мало интересного. Привычные сотовые отверстия, кнопка включения устройства и входной разъем питания дополнены только переключателем гибридного режима работы вертушки «0 dB Fan».

ASUS ROG Strix 550W Gold ASUS ROG Strix 550W Gold

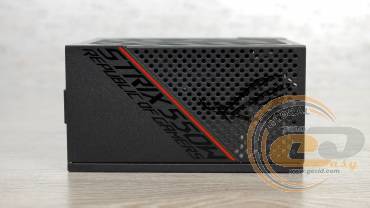

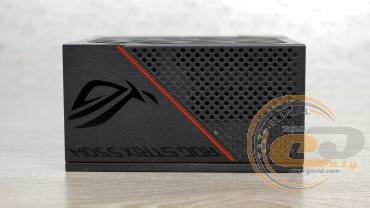

Помимо фирменных логотипов и надписей, на боковинах также нашлось место для круглых отверстий. Увы, они больше декоративные, чем полезные, ведь за ними расположена прозрачная пластиковая пластина.

ASUS ROG Strix 550W Gold

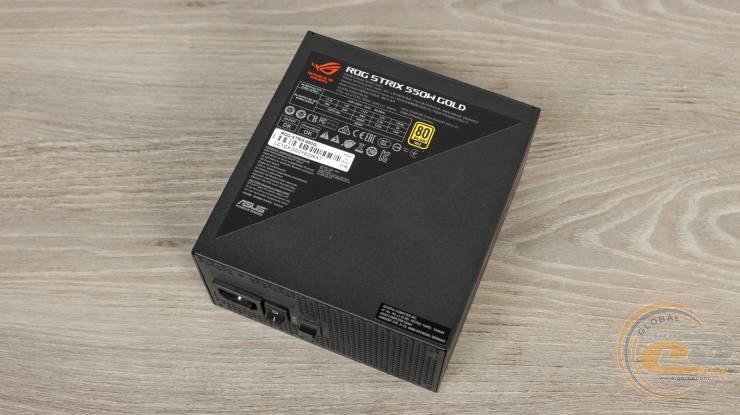

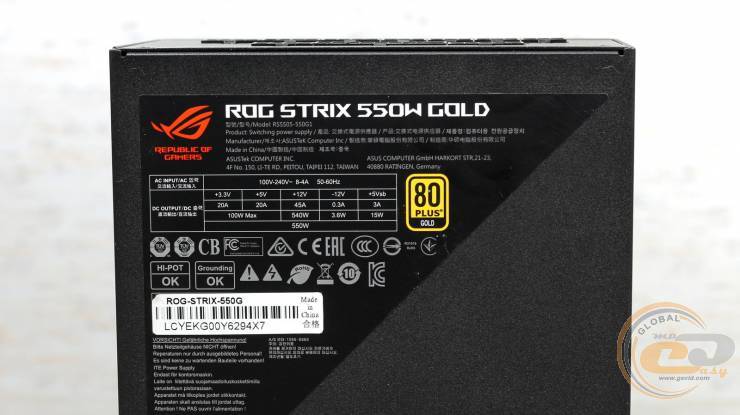

Главным информатором традиционно выступает треугольная наклейка.

ASUS ROG Strix 550W Gold

Она напоминает об использовании одной 12-вольтной линии мощностью 98% от номинала – отличный показатель, учитывая ее востребованность. А вот на младшие каналы +3,3В и +5В выделено 100 Вт (по 20 А), чего в современных реалиях должно хватить. Столько же было и у 650-ваттника. При этом киловаттное решение для данной цели предоставляет чуть больше – 125 Вт.

ASUS ROG Strix 550W Gold

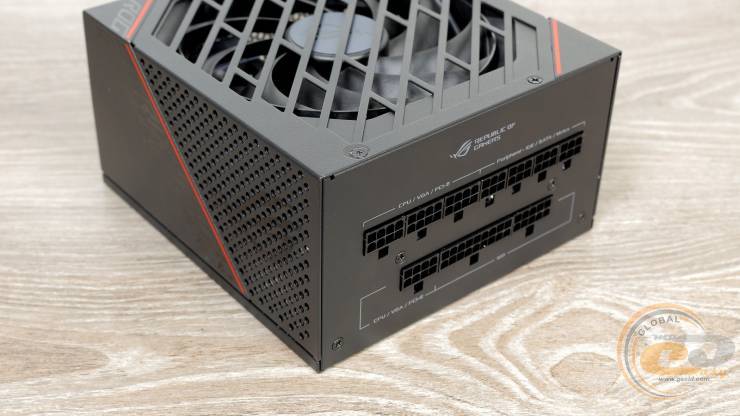

Все кабели у ASUS ROG Strix 550W Gold полностью модульные. Для удобства укладки некоторые из них выполнены в виде гибких шлейфов. Остальные же представлены набором круглых проводов в нейлоновой оплетке. Калибр у всех одинаковый – 18 AWG. Такого показателя достаточно для самых нагруженных линий, а если говорить о питании периферии, то он выбран с запасом.

Основные коннекторы питания (20+4-контактный ATX и пара 4+4-контактных ATX12V) обеспечивают поддержку компьютеров с одним или двумя CPU. А для питания графической подсистемы в составе новинки имеется пара 6+2-контактных PCIe на двух отдельных проводах. Это, пожалуй, особенность именно 550-ваттника – у модели мощностью 650 Вт их вдвое больше. Периферийные же коннекторы позволят подсоединить до восьми устройств SATA и до трех PATA.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Калибр применяемых проводов

20+4-контактный ATX

1

60

18 AWG

4+4-контактный ATX12V

2

100

18 AWG

6+2-контактный PCIe

2

68

18 AWG

четыре SATA

1

45-58-70-82

18 AWG

четыре SATA

1

40-55-70-85

18 AWG

три PATA

1

45-55-70

18 AWG

Кстати, все провода набраны с запасом по длине, поэтому подключение компонентов даже в просторном корпусе формата Full Tower не доставит трудностей.

ASUS ROG Strix 550W Gold

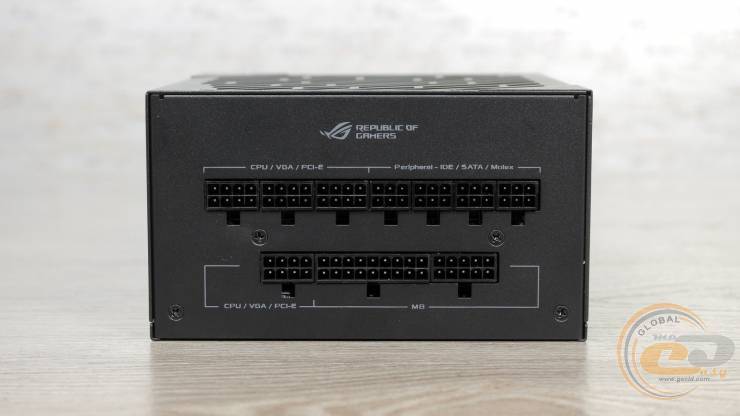

А поскольку все разъемы для кабелей подписаны, то с их подключением справится даже новичок. Тем более что форма отверстий не позволит ошибиться.

Внутреннее устройство

ASUS ROG Strix 550W Gold

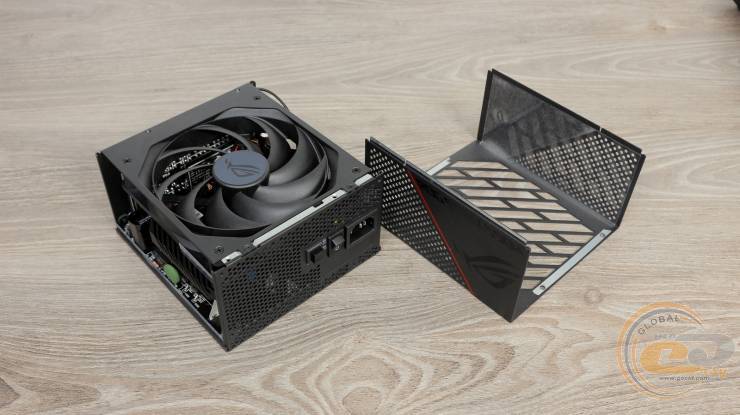

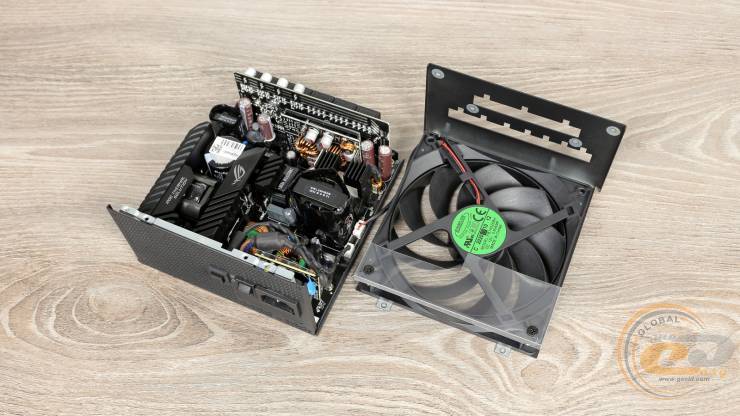

Да, внутренняя компоновка здесь немного необычная. Так, вертушка крепится к отдельной металлической пластине, которая представляет собой одно целое с тыльной панелью.

ASUS ROG Strix 550W Gold

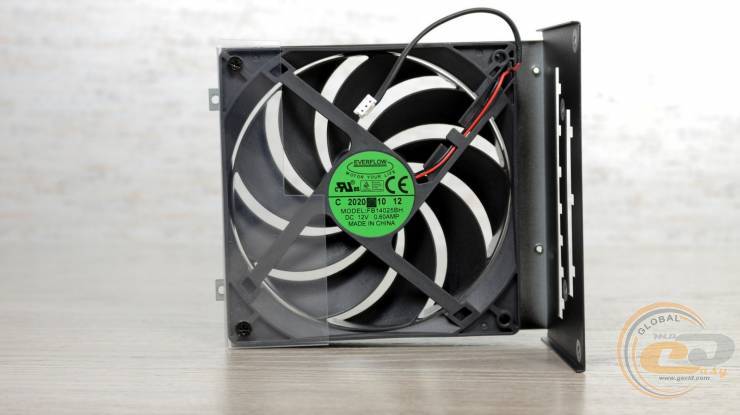

Вентилятор Everflow FB14025BH мы уже встречали в более мощных собратьях. Перед нами 135-мм модель на основе пары надежных шарикоподшипников. Энергопотребление составляет 7,2 Вт (12 В при 0,6 А), а диапазон частоты вращения в нашем случае оказался на уровне 650 – 1130 об/мин. На месте также прозрачная пластина для оптимизации потока воздуха.

Уникальной особенностью пропеллера является применение технологии ASUS Axial-tech Fan Design. Как видно, все лопасти соединены по контуру общим кольцом для увеличения давления воздуха, направленного на внутренние составляющие.

ASUS ROG Strix 550W Gold

Гибридный режим работы СО требует эффективных радиаторов, и они здесь есть. Два крупных элемента и один более компактный отводят тепло от силовых элементов первичной цепи. Также имеем алюминиевые гребешки во вторичке, призванные сотрудничать с полевыми транзисторами с обратной стороны PCB. К тому же все охладители окрашены в черный цвет и выполнены в фирменном стиле ASUS ROG.

Отметим, что при включенном гибридном режиме БП желательно устанавливать вертушкой вверх. В таком случае нагретый воздух будет выводиться через перфорацию даже без участия пропеллера. А в обычном режиме работы СО вентилятор может быть направлен и вниз.

ASUS ROG Strix 550W Gold

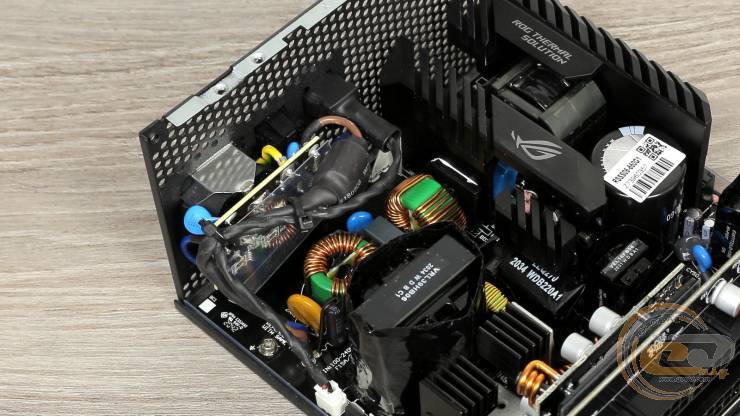

Теперь окунемся во внутренний мир ASUS ROG Strix 550W Gold. Входной EMI-фильтр представлен в полном составе. В наличии пара X- и четыре Y-конденсатора (половина из них распаяна на плате у входного разъема), два дросселя, варистор и плавкий предохранитель.

На стоящем рядом радиаторе зафиксирована пара диодных сборок GBU1006, каждая из которых рассчитана на ток до 10 А. За ней заметен и крупный дроссель узла APFC в пластиковом корпусе.

ASUS ROG Strix 550W Gold

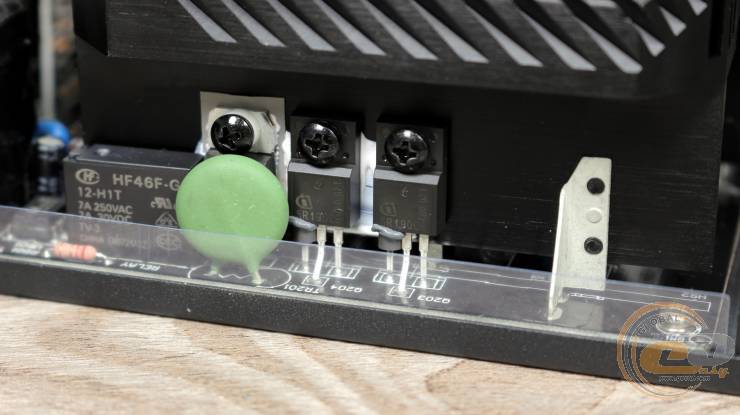

На втором радиаторе предусмотрено место для силовых элементов данного узла. Здесь они имеются в полном составе, да и к тому же высокого качества: пара полевых транзисторов от немецкой Infineon и диод Шоттки. Рядом распаяны термистор и реле, защищающие от больших пусковых токов.
